Antenne Bad Blankenburg - Kombiflex-Dachantenne aktiv - AM/FM/DAB+/GPS/GSM - Fakra - 3766.01

Höchste Qualität und Zuverlässigkeit "Made in Germany"
Die ATTB 3766.01 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit "Made in Germany".

We drive connectivity: Vernetzung ohne Kompromisse
Die ATTB Flex-Dachantenne 3766.01 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Rundfunk auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen - auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste
Die ATTB 3766.01 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB+, GSM (2G), UMTS (3G), und GNSS(GPS).
- Im Rundfunkbereich können AM (0,15 - 16 MHz), FM (87,5 - 108 MHz) und DAB+ (174 - 237 MHz) empfangen werden - Im Mobilfunkbereich stehen die Dienste 2G/GSM (890 - 960 MHz), 3G/UMTS (1710 - 1880 MHz, 1900 - 2170 MHz) zur Verfügung - Die ATTB 3766.01 Dachantenne ist darüber hinaus auch für den Empfang von GPS-Navigationssignalen ausgelegt (1575,42 MHz)

Besondere Merkmale und Eigenschaften
- Aktiver und rauscharmer Rundfunkempfang (AM, FM)
- Aktiver und rauscharmer DAB-Empfang in den Bereichen B III
- Mobilfunkempfang in den Frequenzbereichen GSM (900/1800) und UMTS
- Aktive GNSS-Antenne (Phantom-Stromspeisung)
- Aktive Antenne mit getrennter Signalführung
- 12V Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse (nur ein Anschluss empfohlen) oder DIN-Steckhülse
- Geräuscharmer und kurzer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand (nur eine Montagebohrung für 4 Funktionen)

Eigenschaften:

• Dachantenne für den Mobilfunk- und Rundfunkempfang
• Geräuscharmer Antennenstab Aktive GPS-Antenne (Stromversorgung des Verstärkers nur über Innenleiter des GPS-Anschlusses)
• Dienste: UMTS, AM/FM, 2G, GSM, GNSS, GPS, DAB+, 3G
• Frequenzen
  - AM: 0,15 - 16 MHz
  - FM: 87,5 - 108 MHz
  - DAB+ BIII: 170 - 240 MHz
  - 2G/3G: 890 - 960 MHz, 1710 - 1880 MHz, 1900 - 2170 MHz - GPS: 1575,42 MHz
• Impedanz: 50 Ohm
• Anpassung
  - AM/FM: ≤ 2,5:1
  - DAB / 2G/3G: ≤ 2,0 .. 3,0:1
  - GPS: ≤ 1,5:1
• Rauschmaß
  - AM/FM: 3,5 dB typ.
  - DAB / 2G/3G: 2,0 typ.
  - GPS: ≤ 1,7 dB typ.
• Verstärkung
  - AM: 6 dB
  - FM: 14 dB
  - DAB: 10 dB
  - GPS: 28 ± 3 dB
• Gewinn
  - 2G/3G: -2 dBi
  - GPS: 32 dBic. typ.
• Stromversorgung
  - AM/FM / DAB: +9 .. 16 V, 25 mA bei 12 V
  - GPS: +3,0 .. 5,5 V, 15 .. 40 mA
• max. Leistung: 2G/3G: 4 W
• Schutzklasse: IP6k9k
• Kabeltyp: RG 174
• Kabellänge
  - AM/FM: 0,11 m
  - DAB: 0,2 m
  - 2G/3G: 0,148 m
  - GPS: 0,15 m
• Steckverbinder
  - AM/FM: FAKRA(m) B
  - DAB: FAKRA(m) G
  - 2G/3G: FAKRA(m) D
  - GPS: FAKRA(m) C

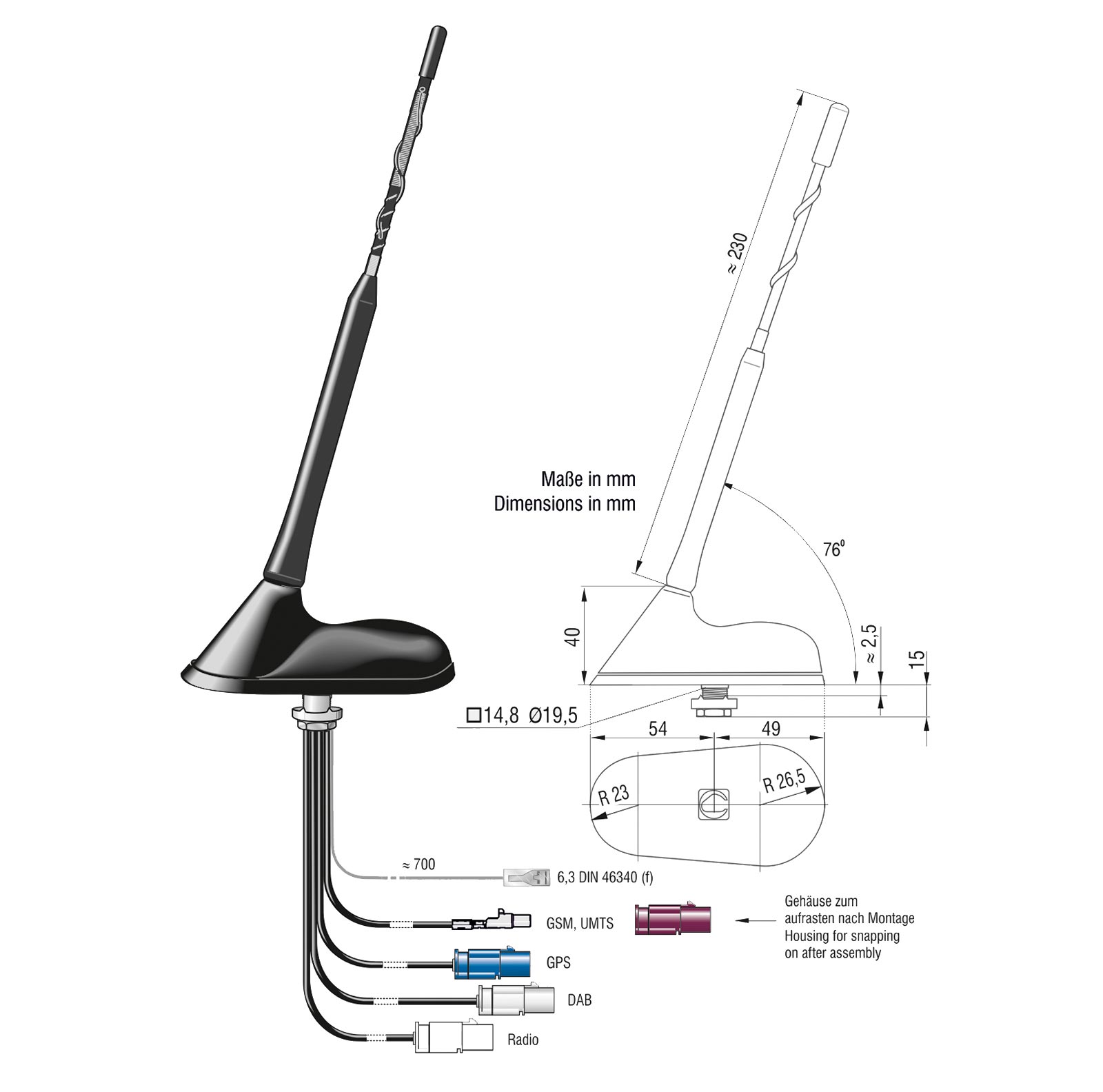

• Breite: 55 mm
• Höhe: 484 mm
• Länge: 103 mm
• Gewicht: 0,188 kg

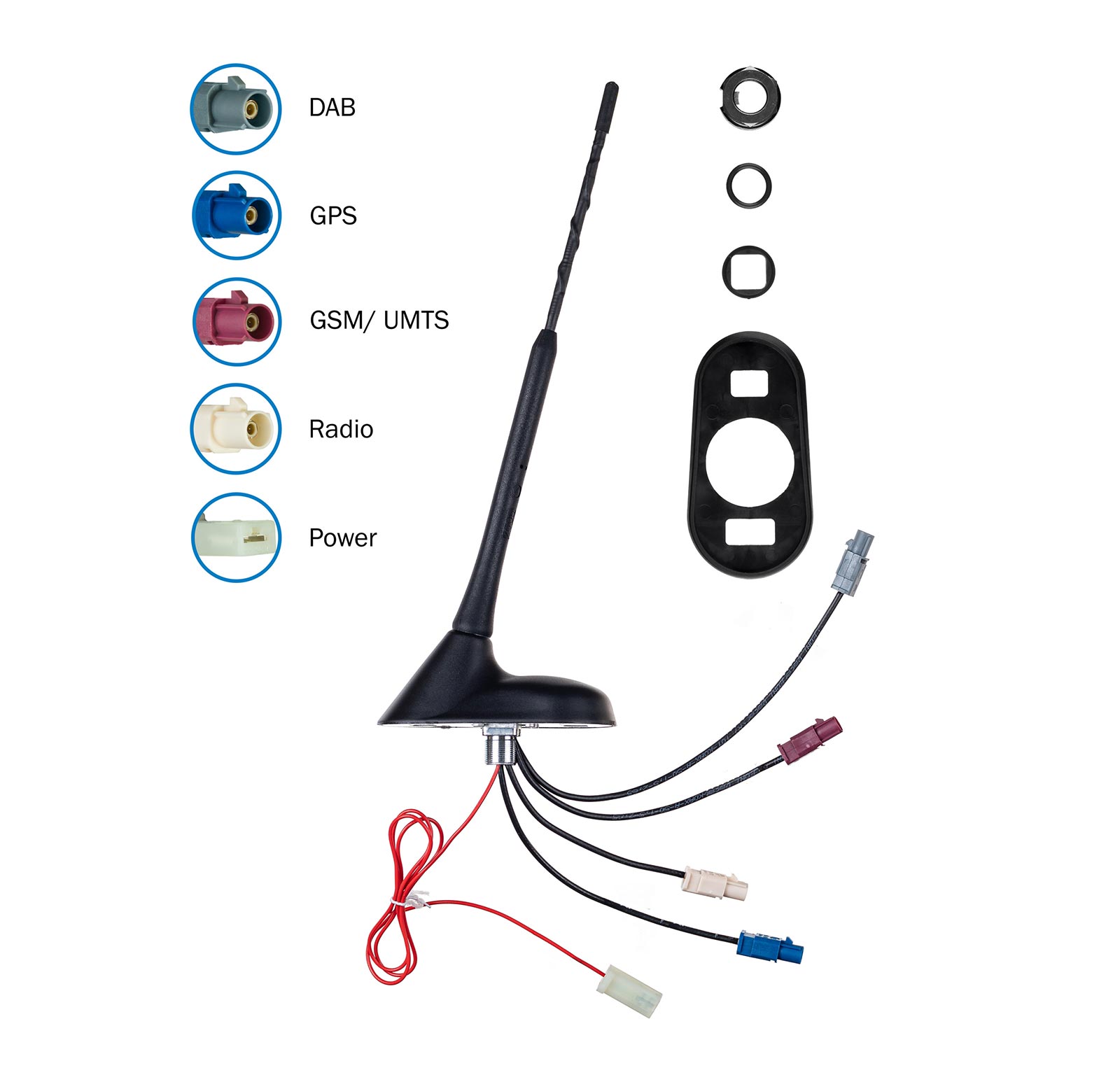

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Empfohlenes Zubehör:

• Ersatzstab: 4626.11

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de
