Antenne Bad Blankenburg - Groundplane Antenne - UKW / DAB+ - DIN / SMB - für Wohnmobil - 2118.30

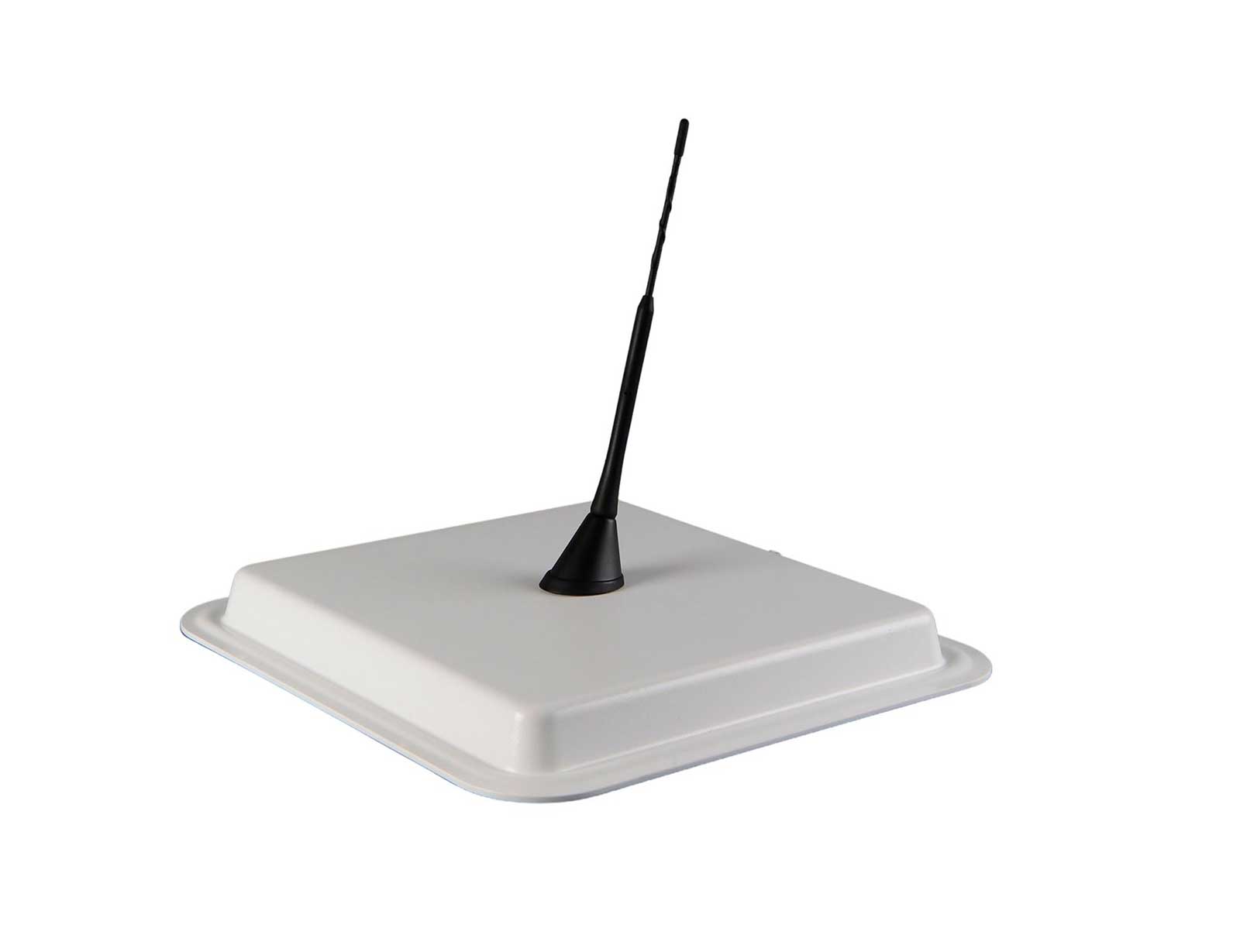

Groundplane für GFK Dachaufbauten. Die Kunststoff-Dachhaube mit innenliegender Metallplatte stellt den notwendigen Gegenpol für die optimale Funktion von Autoradioantennen auf GFK-Dächern her.
Die Dachhaube wird verklebt und kann auch verschraubt werden. Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.

Highlights

• Verbessert den Empfang in Wohnmobilen und Wohnwagen
• 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse oder DIN-Steckhülse
• Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
• Geräuscharmer Antennenstab und eine sehr hohe Dichtigkeit
• Kann einfach und unkompliziert montiert (verschraubt oder verklebt) werden
• Hat eine sehr hohe Dichtigkeit
• Ermöglicht eine flexible Kabeleinführung ins Dach
• Grundplatte mit integrierter Groundplane zur Montage auf nichtmetallischen Dachflächen von Wohnmobilen
• Montage der Grundplatte mittels geeigneter Kleb- und Dichtstoffe

Eigenschaften

• Dachantenne für den optimalen Empfang in GFK-Wohnmobilie /-wagen
• 16 V Antenne mit Kurzstab, Länge ca. 23 cm
• DAB Empfang, aktiv und rauscharm in dem BAND 3
• UKW/FM/AM Empfang, aktiv und rauscharm
• 12 Volt Stromversorgung wahlweise über Innenleiter der Kabelanschlüsse (Phantomspeisung) oder über DIN Steckhülse
• geringe Einbautiefe (ca. 15 mm)
• Frequenzbereich AM: 0,15-1,71 MHz
• Frequenzbereich FM/UKW: 87,5-108 MHz
• Frequenzbereich DAB+ BIII: 174 - 230 MHz
• Frequenzbereich DAB+ L: 1452 - 1492 MHz
• Gewinn: 0 dBi
• Verstärkung AM: 6 dB
• Verstärkung FM / DAB+ BIII: 14 dB
• Verstärkung DAB+ L: 0 dB
• Impedanz: 50 Ohm
• Anpassung: AM ≤ 3,0:1; FM/DAB+ BIII ≤ 2,0:1; DAB+ L ≤ 1,8:1
• Rauschmaß: DAB+ BIII 3,5 dB typ
• Stromversorgung: + 9 .. 16 V, 25 mA bei 12 V
• Kabel: RG 58
• Kabellänge: 0,5 m
• Steckverbinder: AM/FM FAKRA(m) B; DAB+ FAKRA(m) G
• Abmessungen:
  - Breite: 380 mm
  - Höhe: 310 mm
  - Länge: 380 mm
• Gewicht: 1,85 kg
• Dienste: AM/FM, DAB+
• Hinweis: Die GFK Dachantennen ist in drei Varianten mit unterschiedlichen Diensten verfügbar:
  - 2118.30: AM/FM, DAB+
  - 3761.30: AM/FM, DAB+, GNSS
  - 3799.30: AM/FM, DAB+, GSM, UMTS, LTE, GNSS
• Schutzklassen: IP6k9k

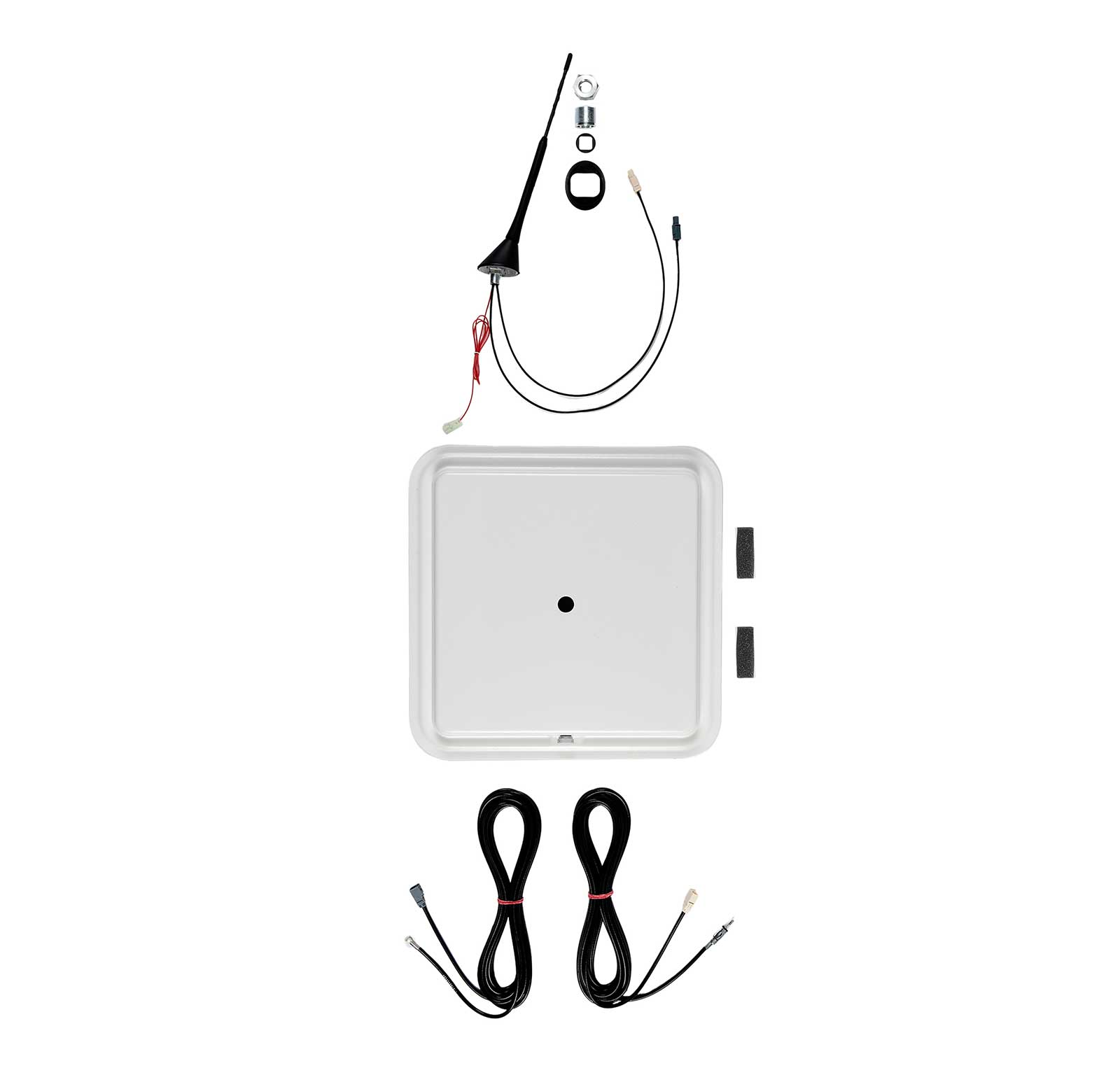

Lieferumfang

• 1 x Antenne
• 2 x Verlängerungskabel RG58 6,5m FAKRA(f) G auf SMB(f) Winkel und FAKRA(f) B auf DIN41585(m)
• 1 x Befestigungsmaterial (Mutter mit Krallenscheibe, Bohrlochadapter, Dichtung, Gewindeadapter 16mm M14/M18)
• 1 x Staubschutzdichtung
• 1 x GFK Element

Empfohlenes Zubehör:

• Ersatzstab: 4626.11

Varianten:

• 2118.01
• 2118.04

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de

Dokumente
Bedienungsanleitung
