Antenne Bad Blankenburg - Dachantenne GSM, LTE, UMTS, GPS - SMA / FME - 3742.01

Eigenschaften:

• Shark Fin Dachantenne für den Mobilfunkempfang
• Mobilfunk im Dual-Band (GSM 900/1800), LTE 800/1800/2600, UMTS
• Aktive GPS-Antenne (Stromversorgung des Verstärkers nur über Innenleiter des GPS-Anschlusses)
• geringe Einbautiefe (15 mm)
• geringer Montageaufwand - nur eine Montagebohrung für 5 Funktionen
• Zusatzinformationen:
  - Montage: Dachmontage
  - Zusatzinfo: Kombi-Dachantenne
  - Kategorie/Besonderheit: Diagnosefunktion bei GPS und GSM/LTE
• Anwendung: Behörden- und Sicherheitsfunk, Fahrzeugantennen und Zubehör
• Dienste: UMTS, 2G, GSM, 4G, LTE, GPS, 3G
• Frequenzen: 2G/3G/4G: 790 - 960, 1710 - 2170, 2500 - 2690 MHz; GPS 1575,42 MHz
• Impedanz 50 Ohm
• Anpassung:2G/3G/4G: ≤ 2,0:1; GPS: ≤ 1,5:1
• Rauschmaß: GPS 1.7 dB typ.
• Verstärkung: GPS 28 ± 3 dB
• Gewinn: 2G/3G/3G: 2 dBi; GPS 32 dBic.typ.
• Stromversorgung: GPS: +3,3...5 V, 15...40 mA
• max. Leistung: 2G/3G/4G: 4 W
• Kabeltyp: RG 174
• Kabellänge
  - 2G/3G/4G: 0,24 m
  - GPS: 0,2 m
• Steckverbinder:
  - 2G/3G/4G: SMA (m)
  - GPS: FME (m)

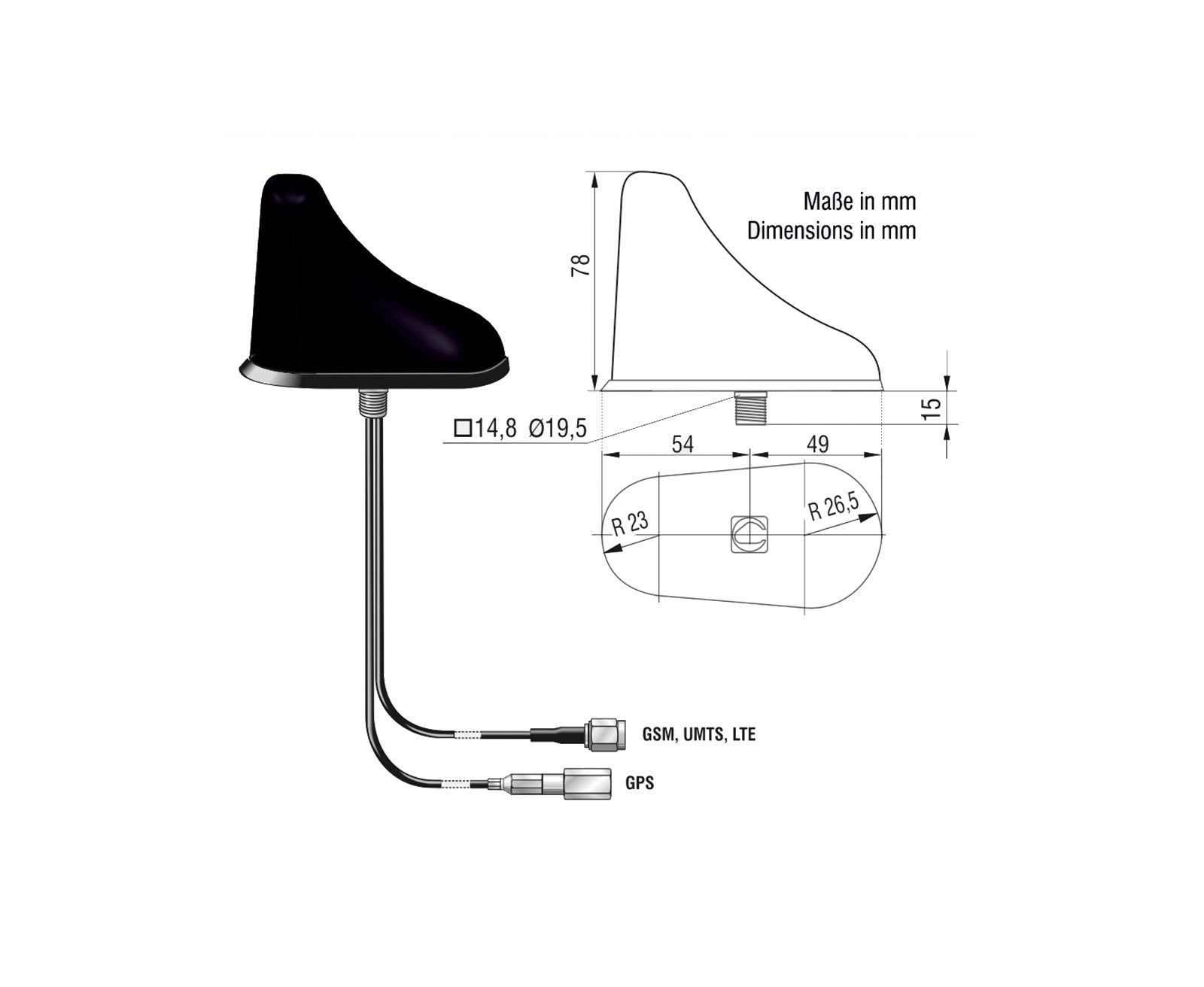

• Breite: 55 mm
• Höhe: 78 mm
• Länge: 103 mm
• Gewicht: 0,152 kg
• Schutzklasse: IP6k9k

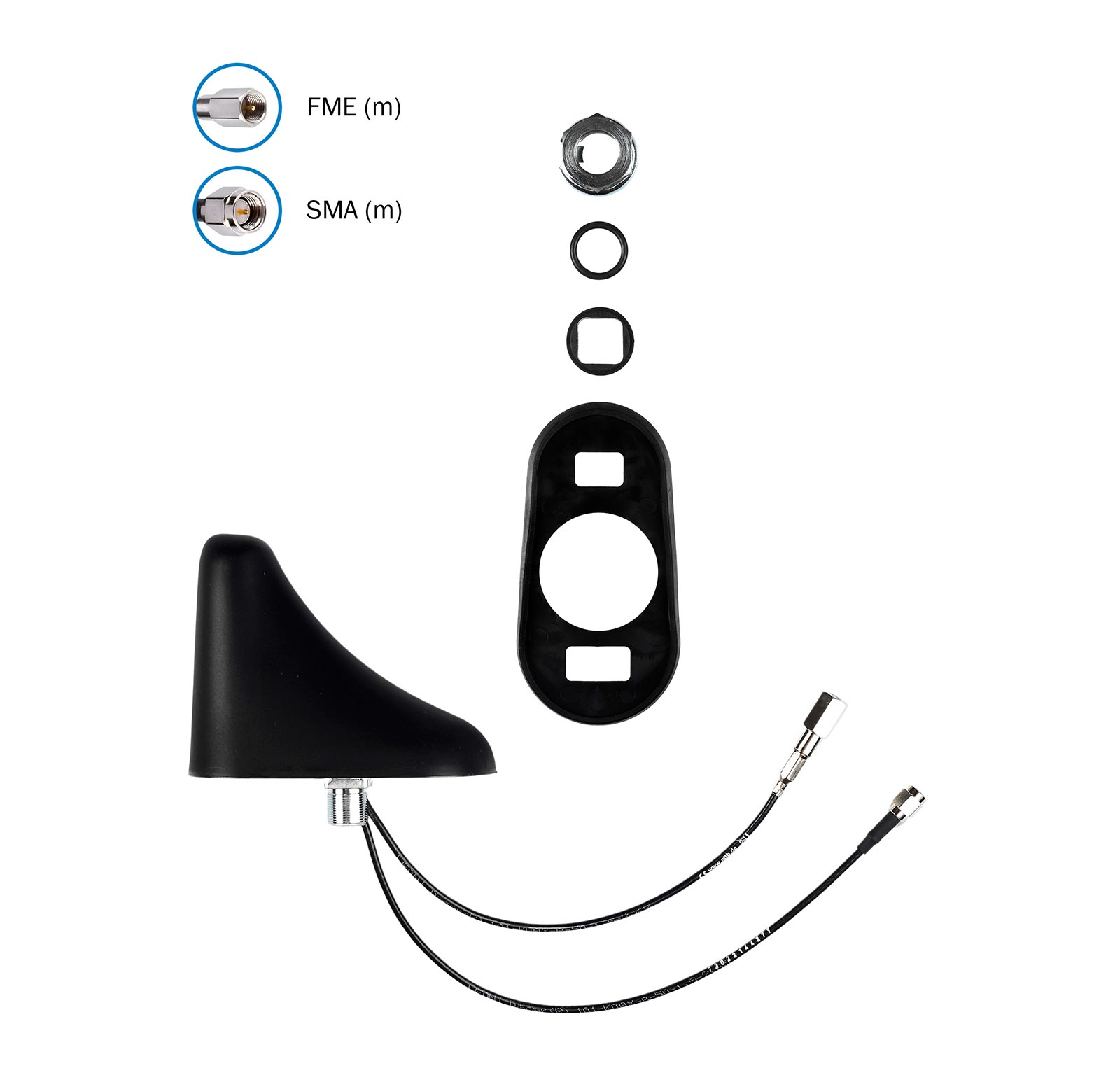

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Varianten:

• 3742.05

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de

Dokumente
Bedienungsanleitung
