Antenne Bad Blankenburg - Kombiflexdachantenne aktiv - FM/DAB+/GPS mit Fakra-Anschlüssen - 3761.01

Höchste Qualität und Zuverlässigkeit "Made in Germany"
Die ATTB 3761.01 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit "Made in Germany".

We drive connectivity: Vernetzung ohne Kompromisse
Die ATTB Kombiflex-Dachantenne 3761.01 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Mobilfunk und Navigation auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen - auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste
Die ATTB 3761.01 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB+, und GPS.
- Im Rundfunkbereich können AM (0,15-16 MHz), FM (87,5-108 MHz), DAB+ (B III: 174-240 MHz) und DAB+ (L-Band: 1452-1492 MHz) empfangen werden
- Die ATTB 3761.01 Dachantenne ist darüber hinaus auch für den Empfang von GNSS Navigationssignalen ausgelegt (GPS: 1575,42 MHz)

Eigenschaften:

• Dachantenne für den Rundfunk- und GPS-Empfang
• Aktiver und rauscharmer Rundfunkempfang (AM, FM)
• Aktiver und rauscharmer DAB-Empfang in den Bereichen B III
• Passiver DAB-Empfang in den Bereichen L-Band
• Aktiver und rauscharmer Rundfunk- und GPS-Empfang für LMK/UKW
• Aktive Antenne mit getrennter Signalführung
• Aktive GNSS-Antenne (Phantom-Stromspeisung)
• 12V Stromversorgung der Verstärker wahlweise über DIN-Steckhülse oder über Innenleiter der Kabelanschlüsse (nur ein Anschluss empfohlen)
• Geräuscharmer Antennenstab
• Geringe Einbautiefe (15 mm)
• Geringer Montageaufwand (nur eine Montagebohrung für 3 Funktionen)
• Austauschbar mit herkömmlichen Flex-Antennen
• Dienste: AM, DAB, FM, GPS
• Frequenzen: AM: 0,15 - 16 MHz; FM 87,5 - 108 MHz; GAB+ III: 174 - 240 MHz; DAB+ L: 1452 - 1492 MHz; GPS 1575,42 MHz
• Impedanz 50 Ohm
• Anpassung: AM: ≤ 3,0:1; FM / DAB+ III: ≤ 2,0:1; DAB+ L: ≤ 1,8:1; GPS: ≤ 1,5:1
• Rauschmaß: FM: 3,5 dB typ.; DAB+ III: 2 dB typ.; GPS 1.7 dB typ.
• Verstärkung: AM: 6 dB; FM: 14 dB; DAB+ III: 10 dB; GPS 28 ± 3 dB
• Gewinn: GPS 32 dBic.typ.
• Stromversorgung:
  - AM / FM DAB+: +9 .. 16 V; 25 mA bei 12 V
  - GPS: +3,3...5,5 V, 15...40 mA
• Kabeltyp: RG 174
• Kabellänge
  - AM / FM: 0,11 m
  - DAB+: 0,2 m
  - GPS: 0,15 m
• Steckverbinder:
  - AM / FM: FAKRA(m) B
  - DAB+: FAKRA(m) G
  - GPS: FAKRA(m) C
• Breite: 65 mm
• Höhe: 270 mm
• Länge: 104 mm
• Gewicht: 0,172 kg
• Schutzklasse: IP6k9k

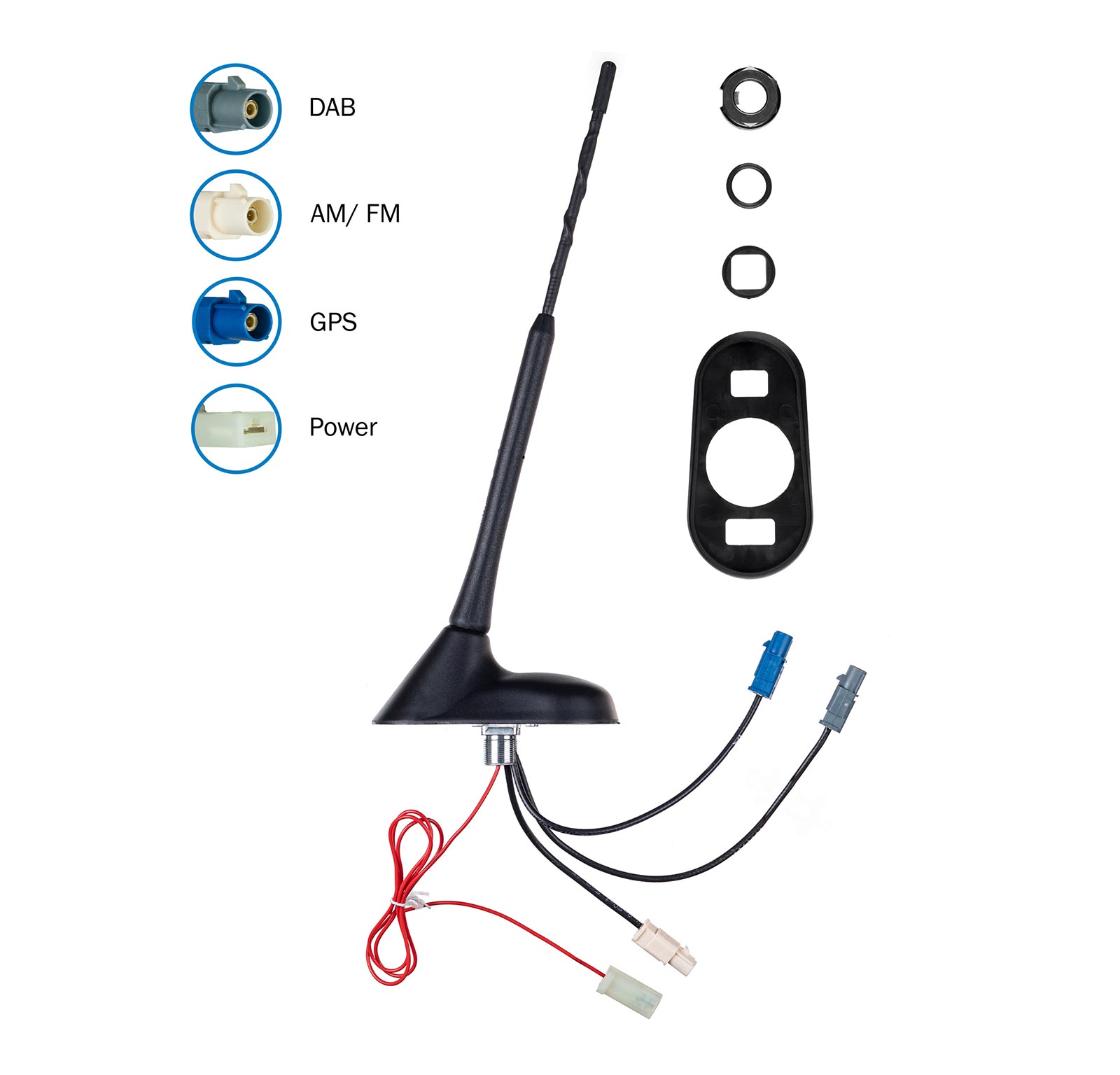

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Empfohlenes Zubehör:

• Ersatzstab: 4626.11

Varianten:

• 3761.06
• 3761.30

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de

Dokumente
Bedienungsanleitung
