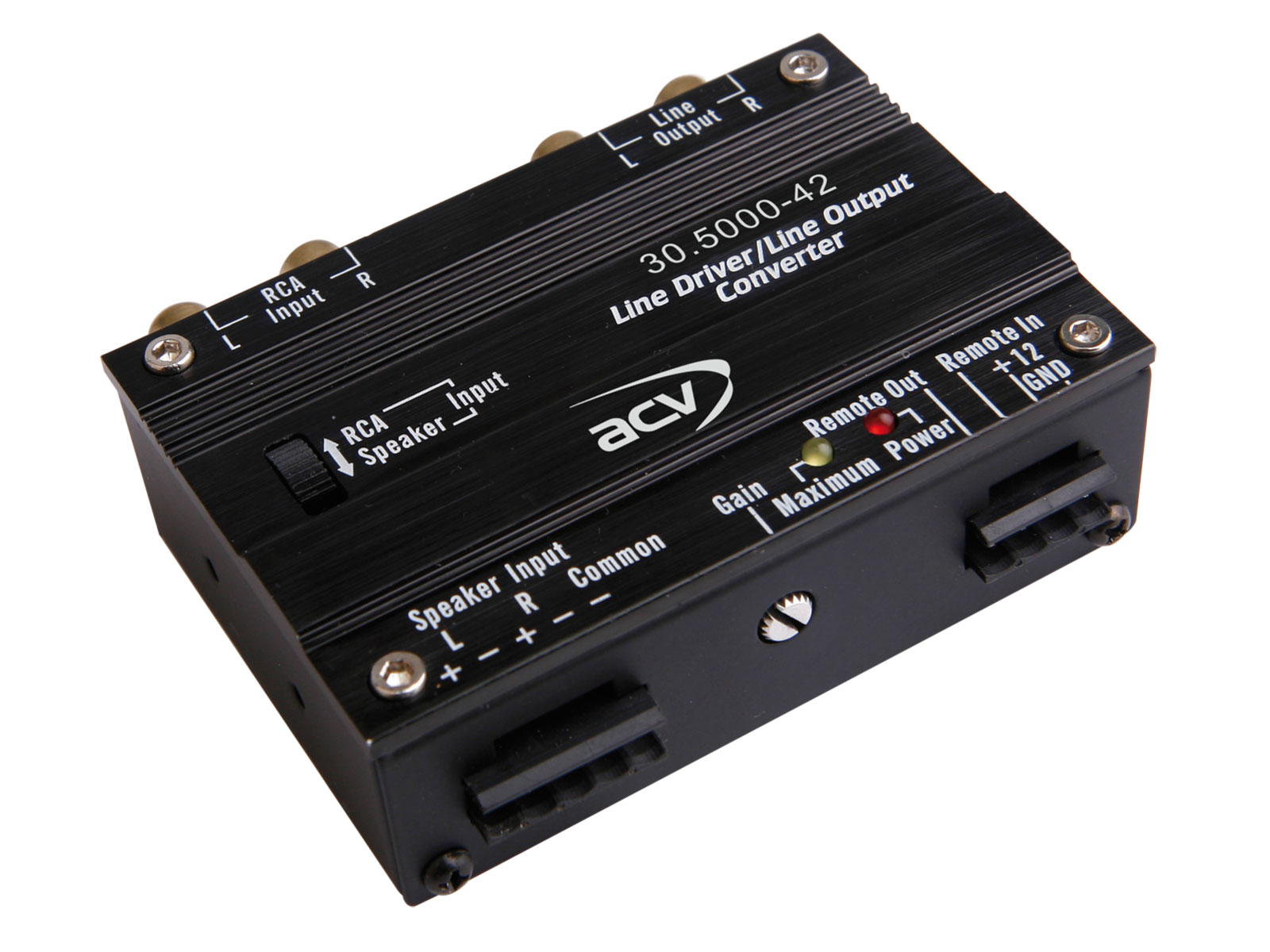

ACV - High-Low Adapter Premium 2-Kanal mit Remote Line Driver - 30.5000-42

• High-Low Adapter Premium 2-Kanal Line Driver
• High-Low-Adapter dienen dazu, ein High-Level-Signal aus den Lautsprecherausgängen eines Radios auf ein Low-Level-Signal / Cinchsignal als Eingangssignal für Endstufen herunterzutransferieren.
• Ein High-Low-Adapter wird eingesetzt wenn das OEM-Radio keine Low-Level-Ausgänge / Cinch-Ausgänge besitzt um einen Verstärker mit Signal zu versorgen.
• Die Lautsprecherausgänge werden an den High-Low-Adapter angeschlossen und die Cinchausgänge des High-Low-Adapter, für den Eingang eines externen Verstärker genutzt.
• Als Montagehilfe zur problemlosen Rückrüstung einer Installation werden fahrzeugspezifische T-Kabelsätze verwendet.
• Line Driver verstärken den Signalpegel schwacher Vorverstärkerausgänge von Geräten zur Anpassung an den Endstufeneingang zur optimalen Abstimmung.
• Eine Signalpegelanhebung verhindert Störgeräusche durch Einstreuungen in den Signalweg.
• Hinweis:
  - High-Low Adapter
  - Remoteerzeugung aus 6V BTL-Spannung
  - Nicht geeignet für OEM Geräte mit digitalem Verstärker
  - Nicht geeignet für OEM Geräte mit Impedanzüberwachung
• Für folgende Anwendung:
  - High-Low Adapter Verstärker zu Vorverstärker
  - 2 Kanal
  - regelbarer Ausgang
  - 12V Remote
  - Line Driver bis 10V Ausgangsleistung / 28 Ohm
  - regelbarer Ausgang

Eigenwschaften:

• Linearer Frequenzgang (-3dB): 20-20kHz (-0.4dB)
• Ausgangsimpedanz (Quelle): 28 Ohm
• Eingangsimpedanz der Hochpegeleingänge: 180 Ohm
• max. Ausgangsspannung: 1,0%THD+N: 10,4 V
• mindestens benötigte Eingangsspannung: 9.8 V (Lautsprecher) / 0.9V (RCA)
• max. Eingangsspannung: 20 V (Lautsprecher) / 9.4V (RCA)
• Signal-/Rauschabstand: -94.8 dB
• Kanalgleichheit: 0.1dB
• Kanaltrennung: -64dB
• Remoteausgang: 0.5A
• Einschaltempfindlichkeit (DC offset): 32 mV
• Stromaufnahme (nominal): 0,6 A
• Remoteauslösung (Ausgang): innerhalb 5% der Eingangsspannung
• Einschaltverzögerung: > 1 Sekunde

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
