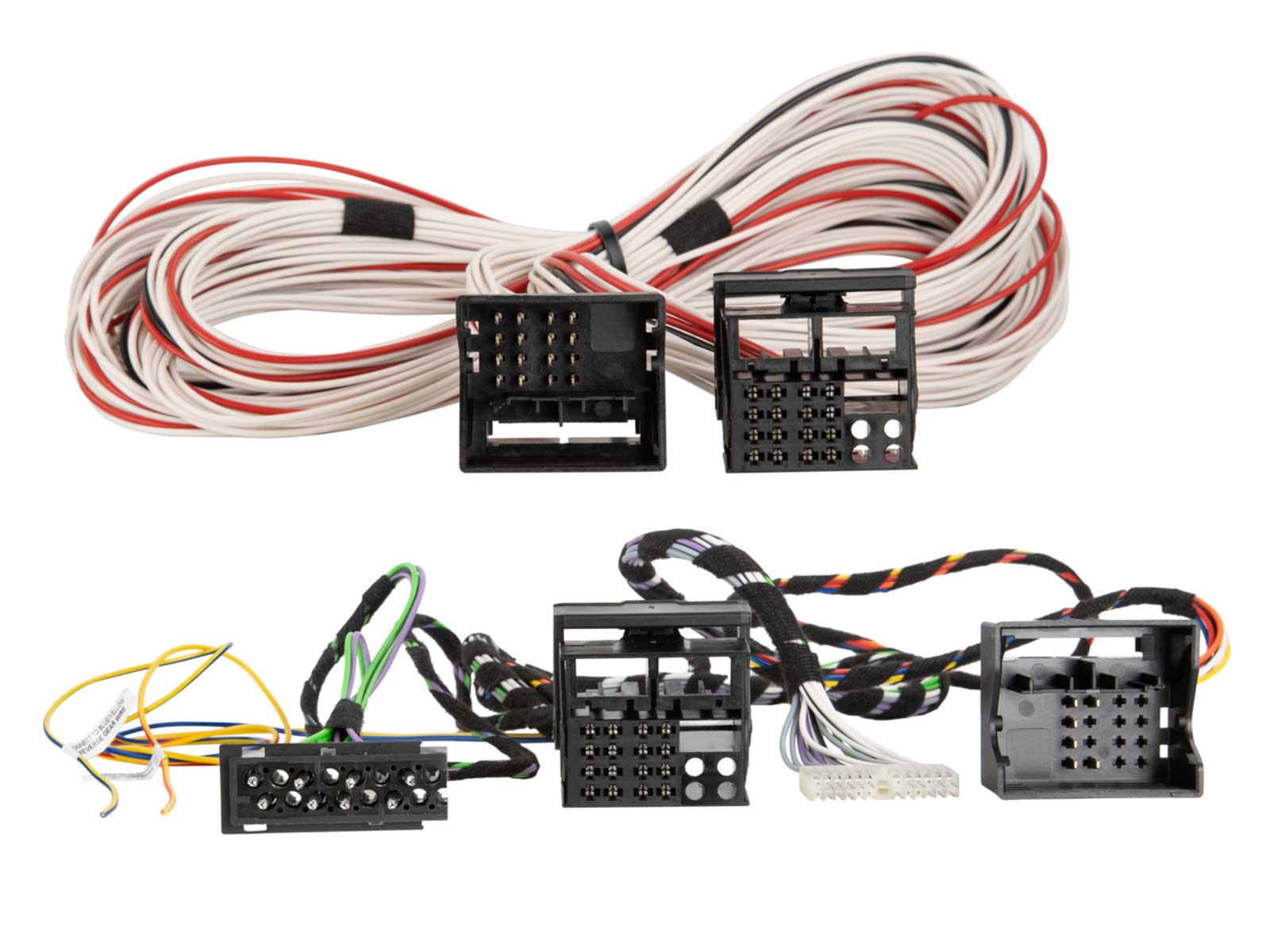

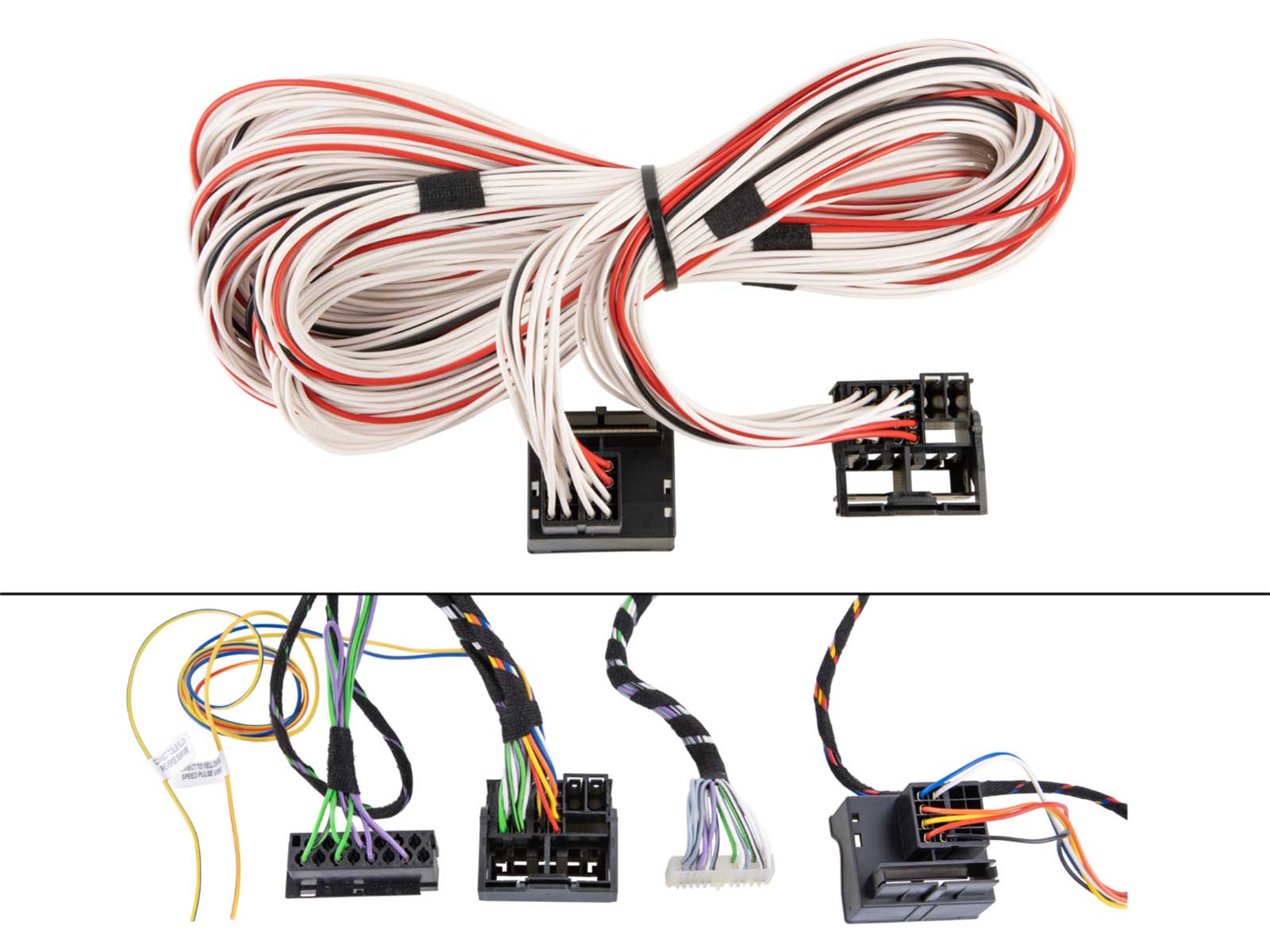

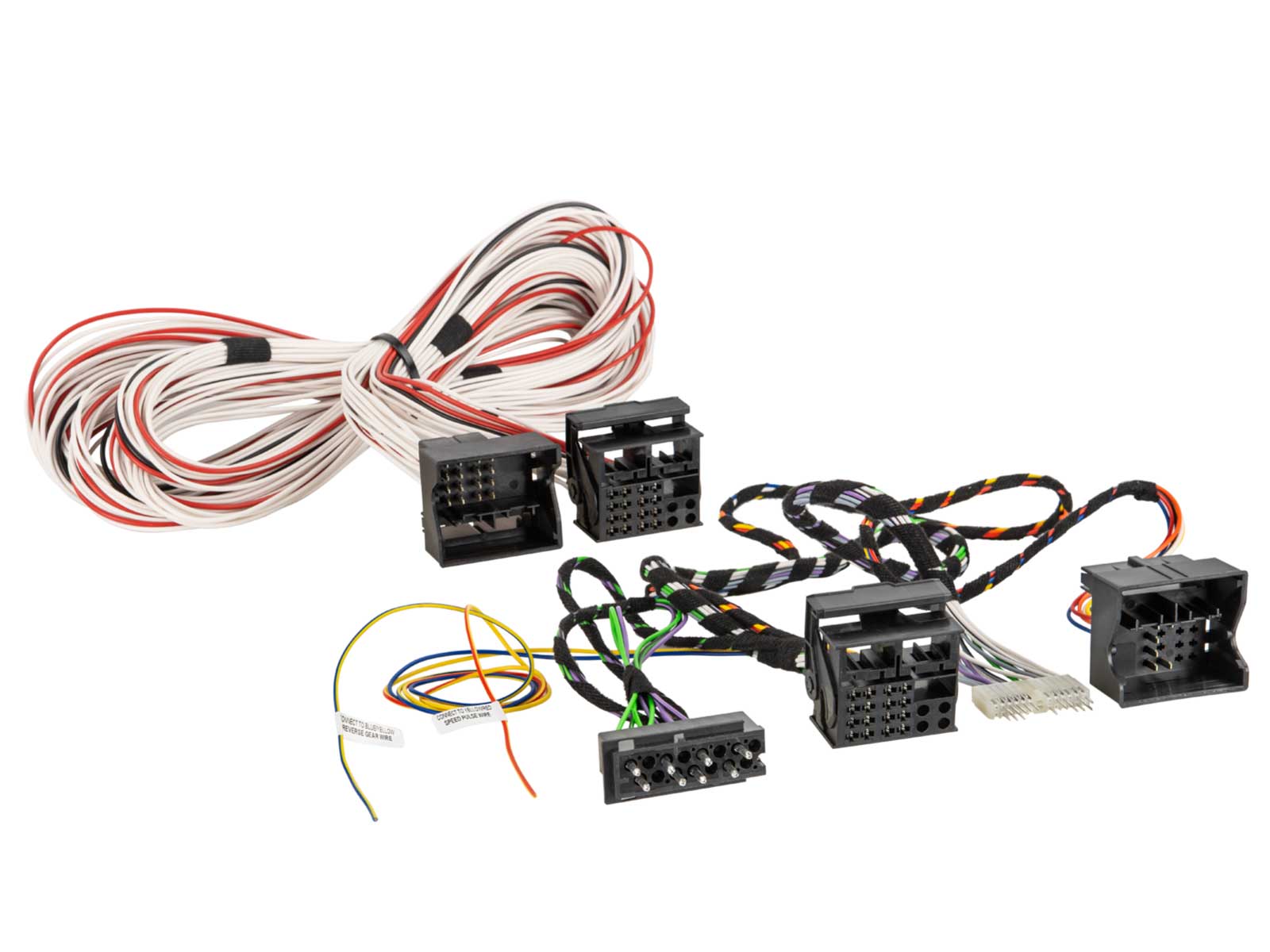

ACV Kabelverlängerung BMW X5 / Land Rover DSP Amp Bypass lose - 1424-26-5000-0

• Kabelverlängerung Amp Bypass BMW / Land Rover
• Verlängerungskabel zur Umrüstung einer BMW Professional OEM Navigation oder eines Land Rover High Line und Basic OEM Gerätes jeweils mit einem DSP OEM Soundsystem auf ein universelles Nachrüstradio.
• Das Verlängerungskabel ermöglicht es den Geräteanschluss von der BMW OEM Tuner Silverbox im Kofferraum nach vorne in den Radioschacht zu verlegen.
• Der Aktivsystemadapter Amp Bypass dient dem Anschluss der werksseitig verbauten Lautsprechern vom OEM Soundsystem direkt an das Nachrüstradio unter Umgehung des OEM Verstärkers.
• Es werden die Front- und Rear Lautsprecherausgänge des Nachrüstradios genutzt.
• Je nach Fahrzeug und verbautem OEM Soundsystem können verschiedene Lautsprecher wie Center oder Subwoofer wegfallen und müssen über eine zusätzlich zu montierende Endstufen betrieben werden.
• Vor der Montage die Impedanz und Phase der OEM Lautsprecher prüfen.
• Vor der Endmontage auf Funktion prüfen.
• Hinweis:
  Anschluss: 40 Pin(m/f) BMW Quadlock Stecker Kabelverlängerung 500 cm
  Anschluss: 40 Pin(m/f) BMW Quadlock Stecker
  Anschluss: 15 Pin OEM Verstärker Lautsprecherbypass
  Anschluss: MQS Steckleiste (siehe BDA)
  Anschluss am Stecker OEM Navigationsrechner: gelb/blau: +12V Rückwärtsgang, gelb/rot: Geschwindigkeitssignal
  Anschluss Antenne benötigt: Antennenkabel Verlängerung Fakra(m)>Fakra(f) 500cm ROKA lose > Artikel: 1521-500-1-0
  Fahrzeuge mit DSP OEM Soundsystem I Bus gesteuert
  Fahrzeuge mit Harman Kardon OEM Soundsystem Verstärker SA677A
  Fahrzeuge ohne OEM Hifi System Verstärker SA676A
  Fahrzeuge BMW: OEM Verstärker > Kofferraum Fahrerseite hinter der linken Seitenverkleidung, OEM Tuner Silverbox > Kofferraumboden neben der Batterie
  Fahrzeuge Land Rover: OEM Verstärker > Kofferraum Fahrerseite hinter der linken Seitenverkleidung

kompatibel mit:

• BMW X5 (E53) 03/2000 - 10/2003
• BMW X5 (E53) 10/2003 - 11/2006
• Land Rover Range Rover (LM) 01/2002 - 05/2005 (Fahrzeuge ohne High Line DSP OEM Soundsystem mit 11 / 14 Lautsprechern)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
