Antennenträger weiß für 2 Wohnmobilantenne 570x360x1,5 mm
Produktinformationen
- HerstellerDietz
- Modell15905w
- Artikel-Nr.143-15905w
- EAN4016260993927
Produktbeschreibung

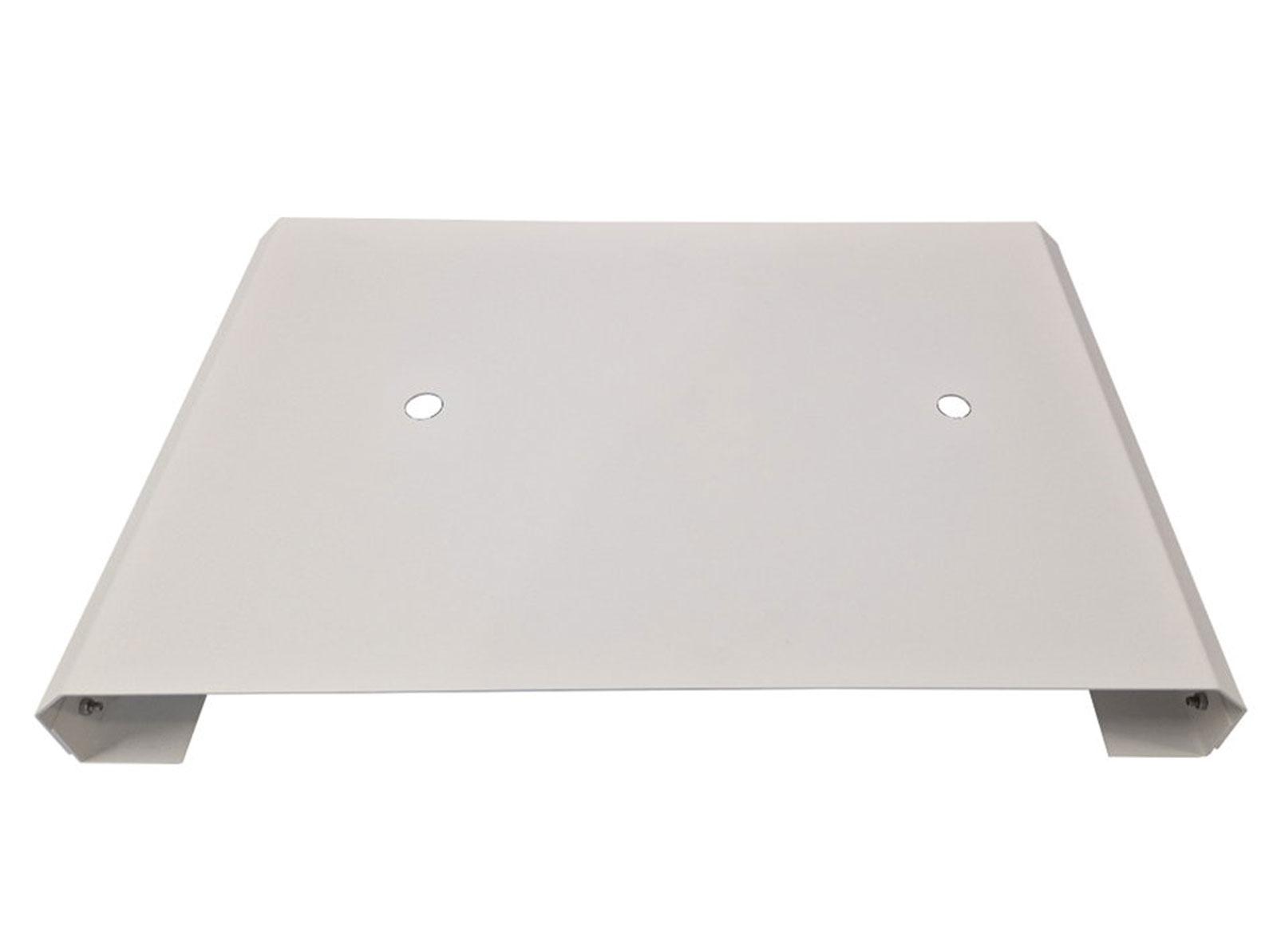

- Edelstahlplatte weiß pulverlackiert (RAL9003) zur Montage von Antennen auf Wohnmobilen oder Sonderfahrzeugen ohne Metalldach. Die Platte bildet den für Lamda/Viertelstrahler notwendigen Gegenpol, damit 16 V Antennen oder Kombiflex Antennen optimal funktionieren. Die Platte hat im Zentrum bereits eine 20 mm und eine 22 mm Bohrung für die Montage aller gängigen Antennen. Die zweite Bohrung ist für die zweite Antenne, die speziell bei 5G/LTE/WLAN Routern, wie z.B. Campernet oder Teltronika oder andere Router mit Mimo-Technik benötigt wird.
- Die Materialstärke beträgt 1,5 mm. Die Ecken sind entgratet
- Im Lieferumfang befinden sich ebenfalls zwei Edelstahlwinkel, die bereits für je 3 Schrauben vorgebohrt sind.

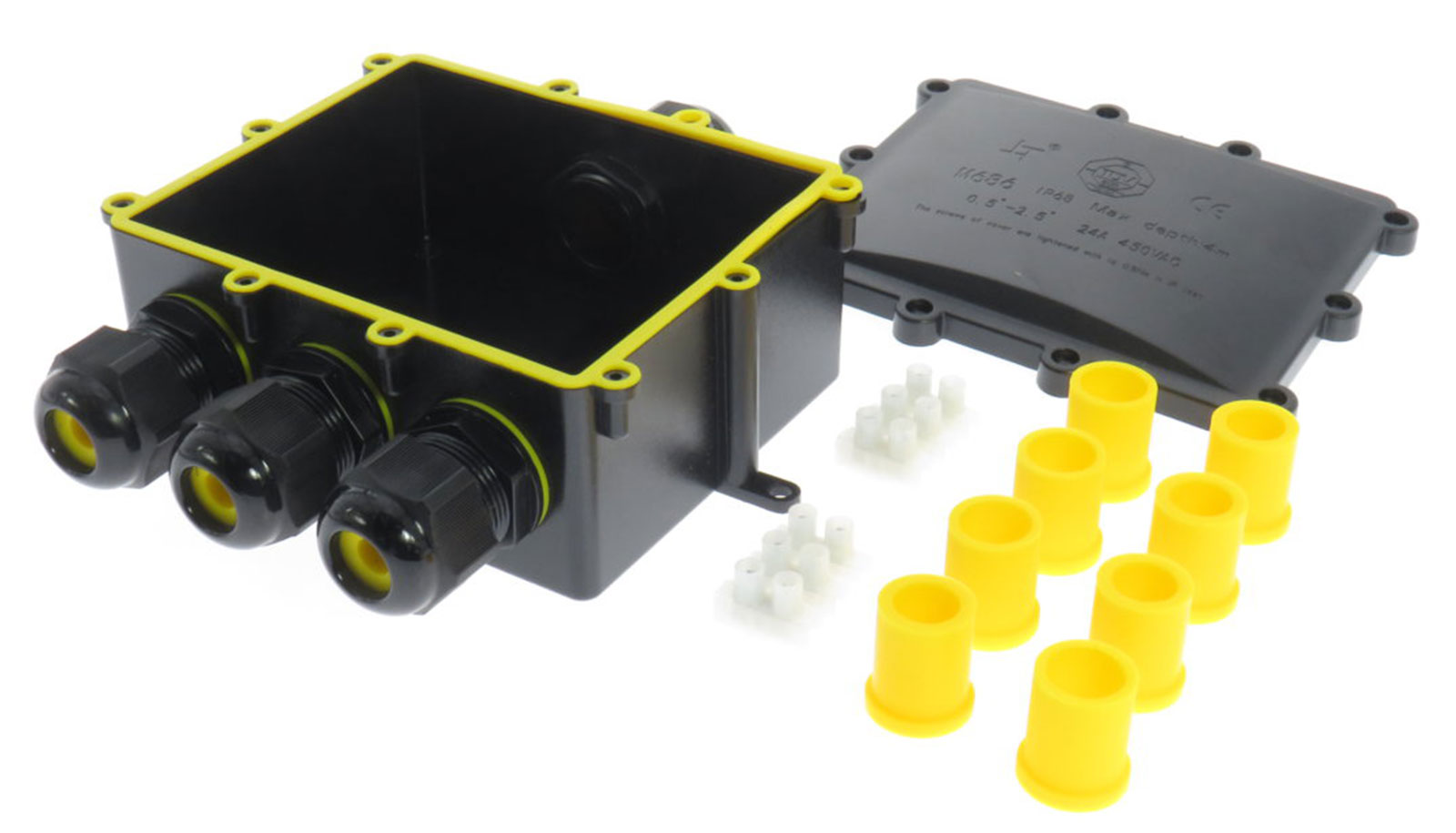

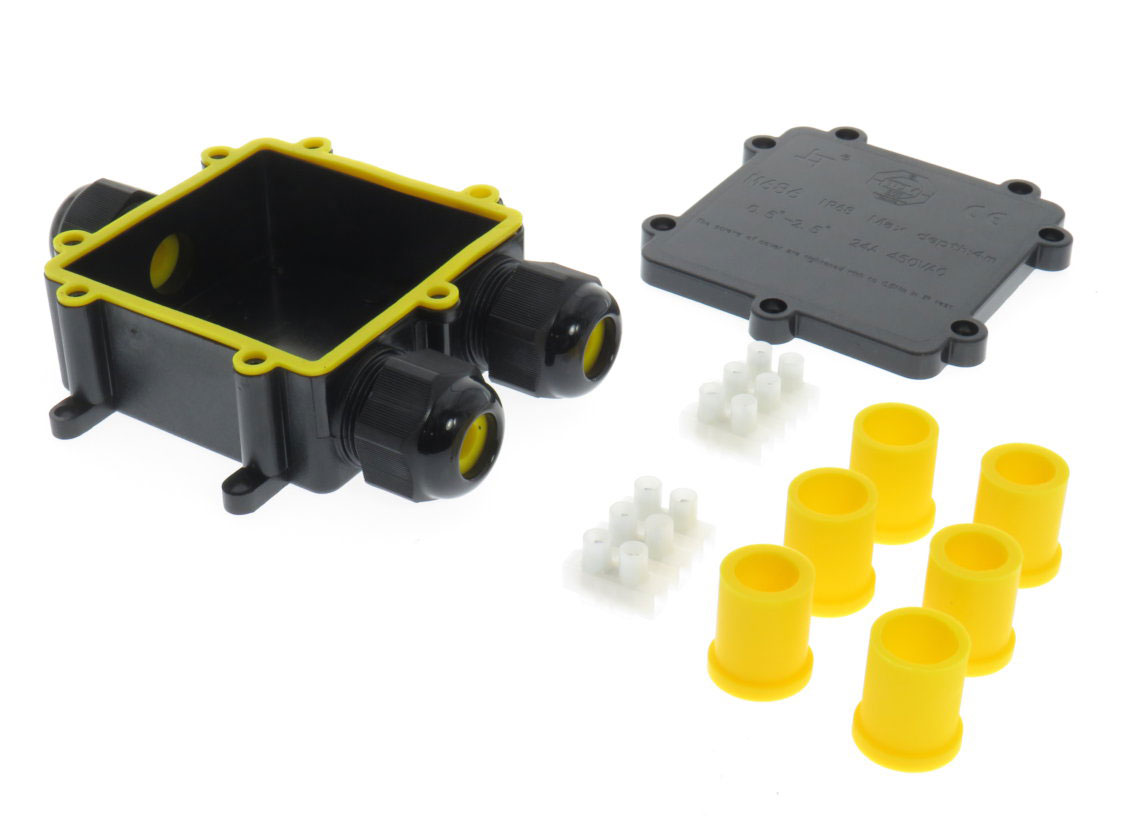

- Desweiteren sind bereits die Verteilerdosen 15933 und 15934 an der Unterseite des Antennenträgers verklebt. Damit werden die Kabelverbindungen der Antenne vor Feuchtigkeit geschützt.
- Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5
- Zur Kabeldurchführung empfehlen wir eine Kombination aus der optionalen Verteilerdose 15934 mit den Dachdurchführungen 15921/15922 oder 15923
- Die Lieferung der Edelstahlplatte erfolgt ohne Antennen.
- Lieferumfang:
- Antennenträger Edelstahl 570 x 360 x 1,5 mm mit zwei Bohrungen 20/22 mm, Höhe 70 mm, weiß pulverlackiert (RAL9003)
- 2 Edelstahlwinkel 360 x 50 x 35 mm, weiß pulverlackiert (RAL9003)
- 6 Edelstahlschrauben mit Muttern, M5
- 10 Edelstahlschrauben Kreuzschlitz für Verteilerdose
- Verteilerdose 15933 vorgebohrt, d=35 mm
- Verteilerdose 15934 vorgebohrt, d=35 mm
