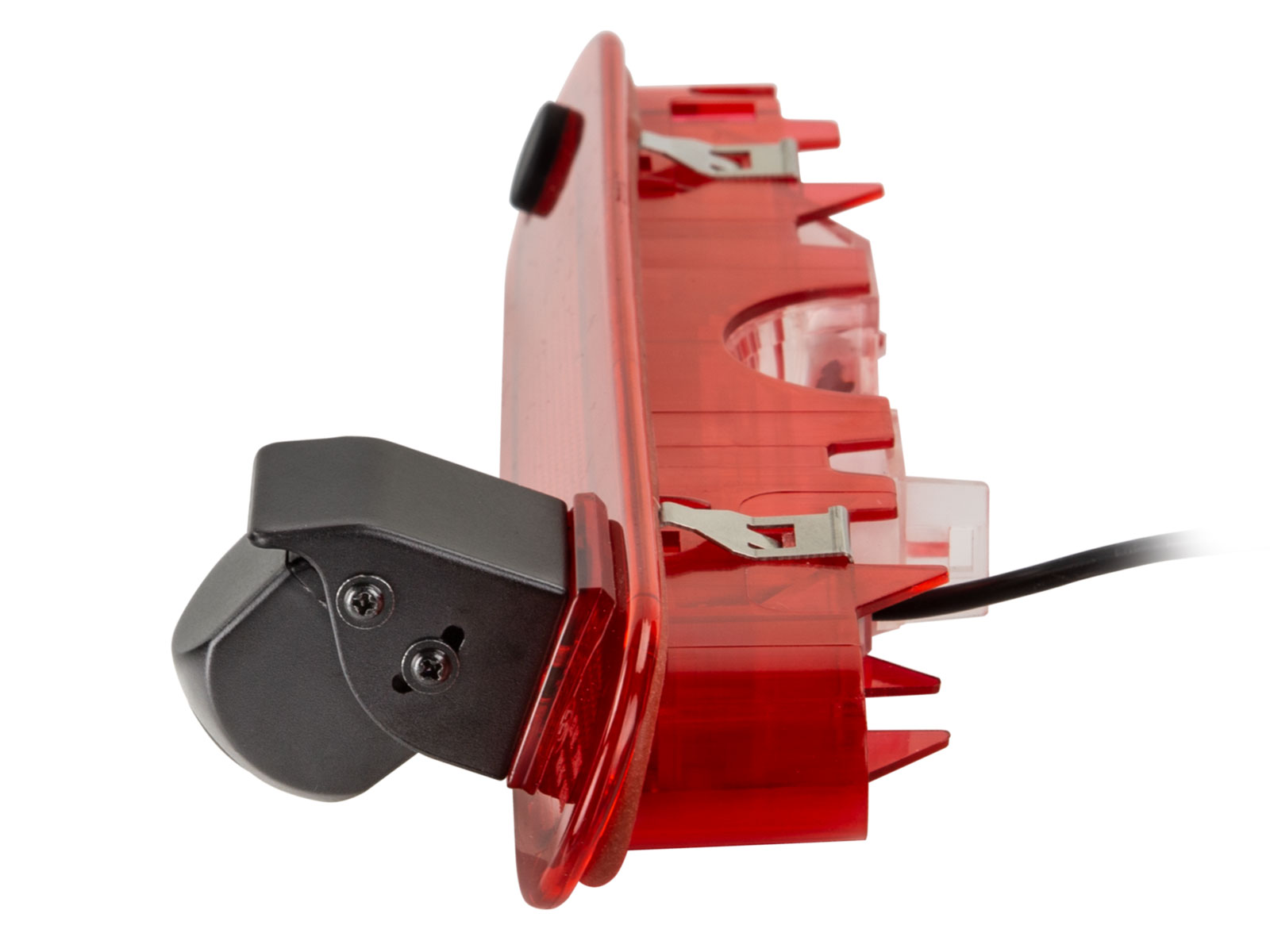

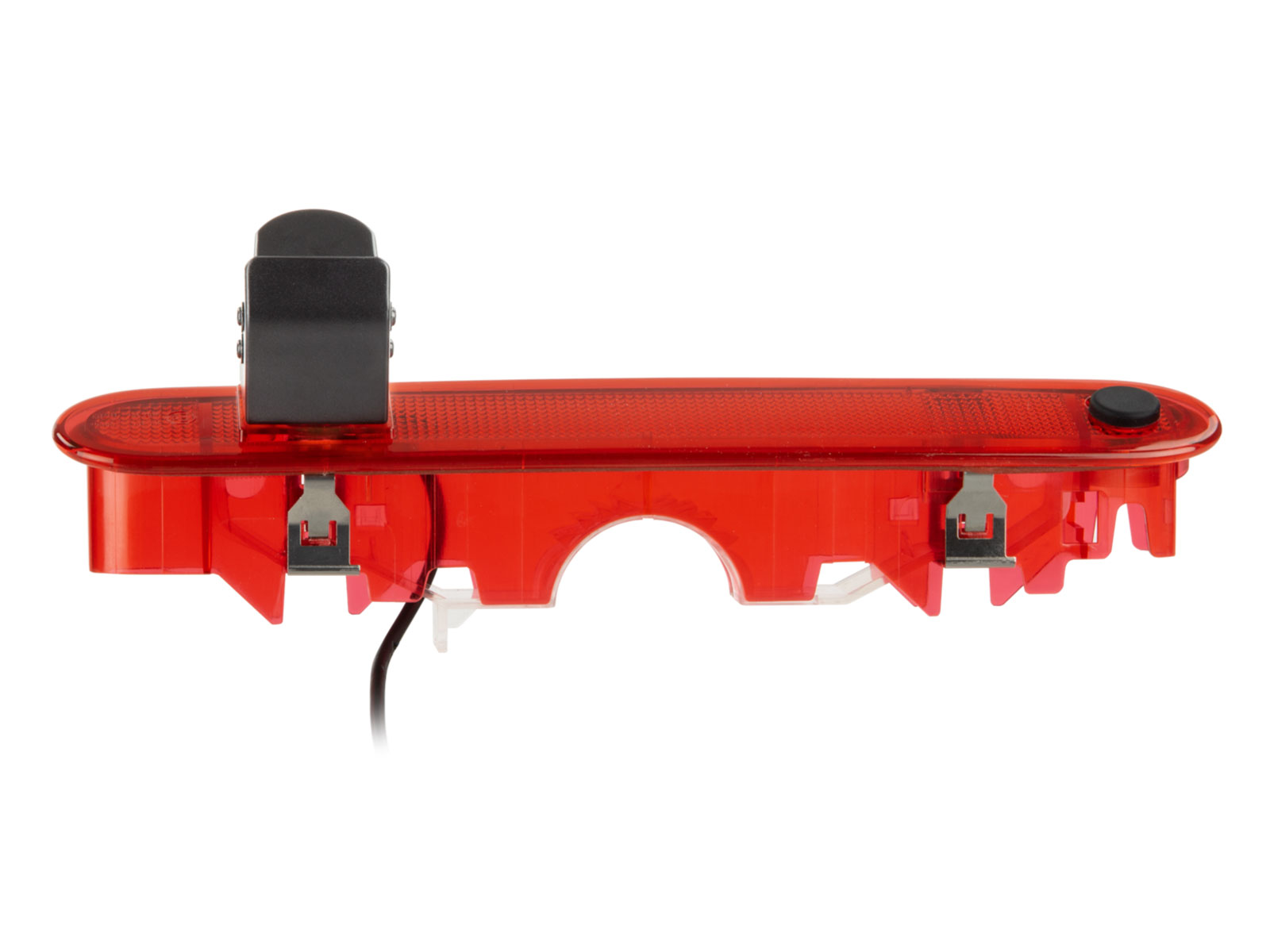

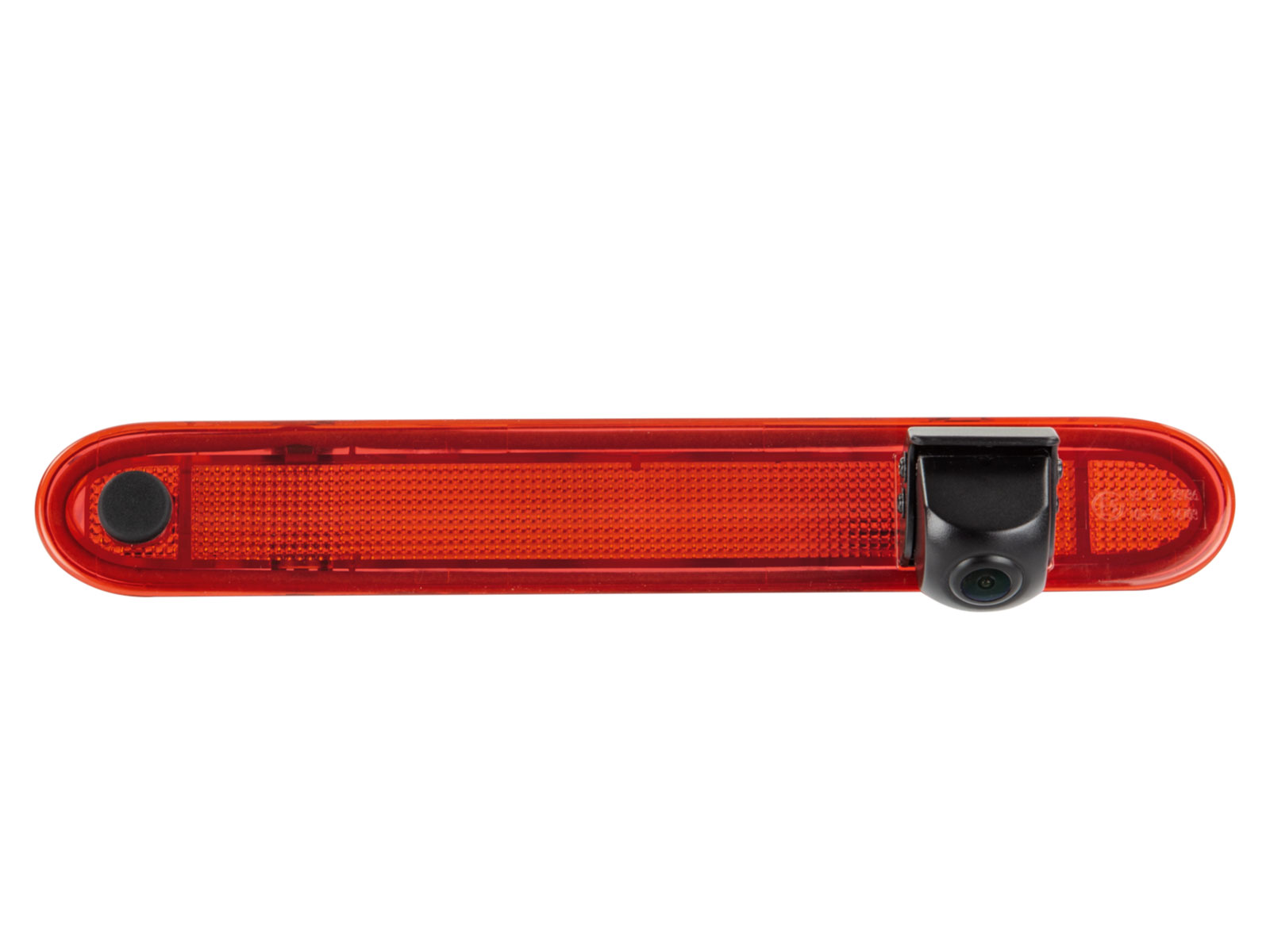

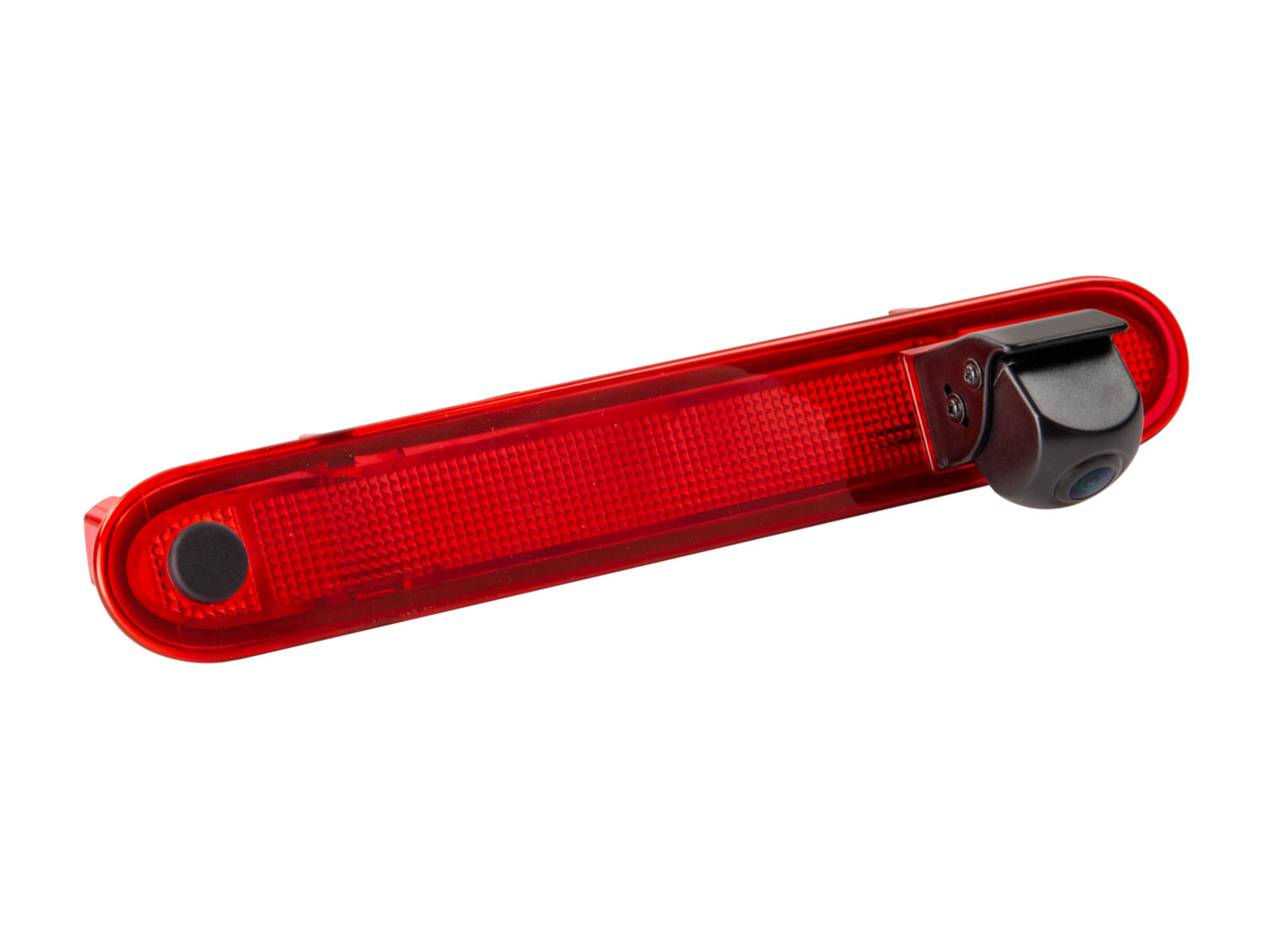

ACV Rückfahrkamera Mercedes Citan, Renault Kangoo - 771190-9001

• Rückfahrkamera Mercedes / Renault
• Zum Austausch der OEM 3. Bremsleuchte
• Mit Orientierungslinien, Nachtsichtfunktion und verstellbarem Blickwinkel
• Hinweis:
  - Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  - Kamera-Betriebsspannung: +3V
  - Anschluss ohne Spannungswandler beschädigt die Kamera
  - Fahrzeuge mit Heckklappe
  - Fahrzeuge mit Hecktüren
  - Anschluss: rot +12V geschaltet laststabil (abgesichert), schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera

• Aufbau: Kunststoff mit Metallhalter
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / Nachtsicht
• Sensor Typ: 1/4" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: 420 TV lines

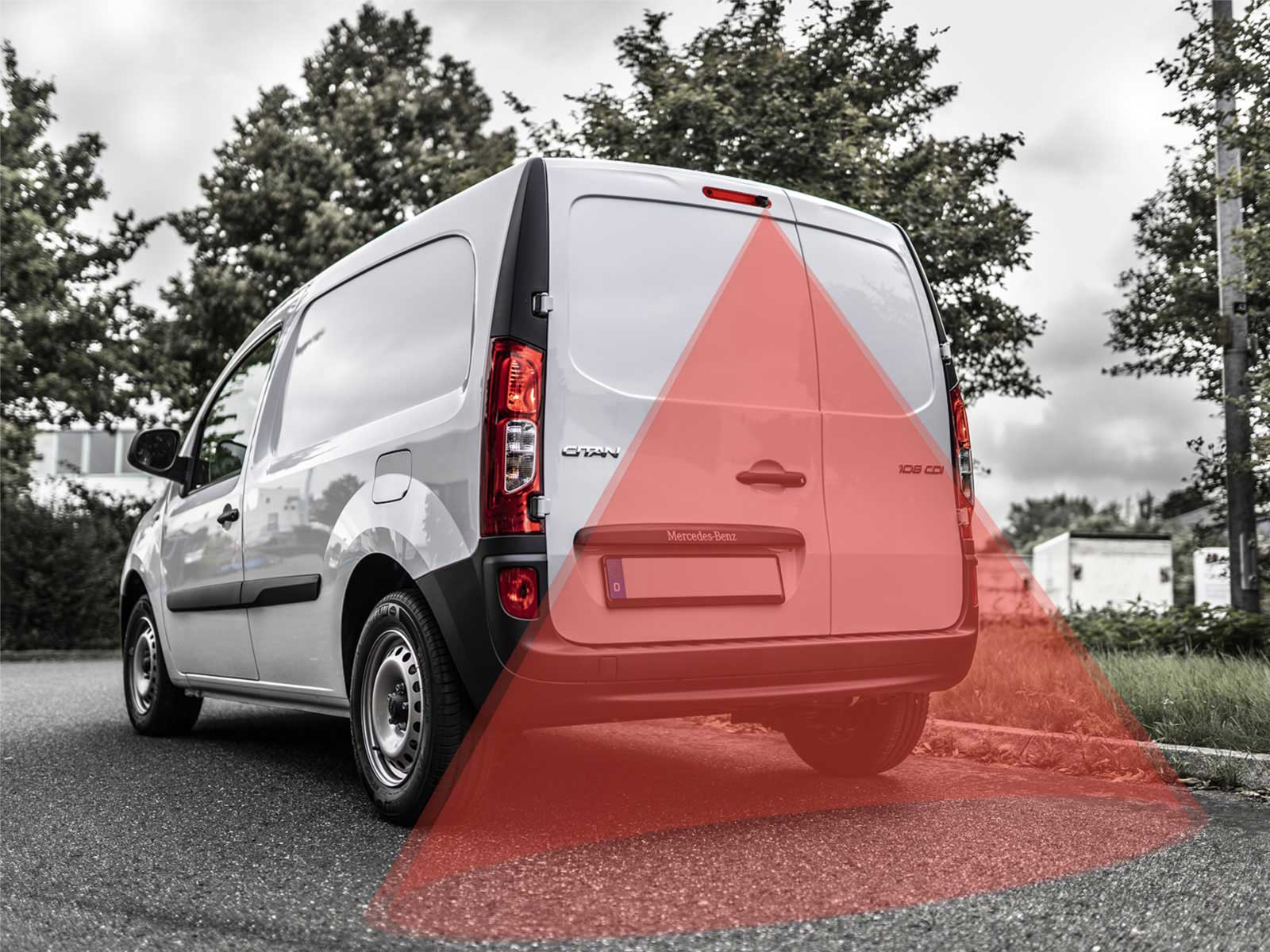

• Blickwinkel: 140°
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt Gleichspannung + 10 %
• Stromaufnahme: 60mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: Durchmesser 24mm
• Anschlusskabel an der Kamera: Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
• Kabelsatz:
  - 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
  - 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
  - 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
  - 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
• Installationszubehör:
  - Kameraanschluss an Interfaces zum Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht zur Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100
• Optionales Zubehör:
  - Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
  - Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
  - Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315

kompatibel mit:

• Mercedes Citan (W415) 01/2012 - 2021
• Renault Kangoo (W) 03/2013 - 12/2020
• Renault Kangoo Rapid (W) 03/2013 - 05/2021
• Renault Kangoo Z.E. (W) 05/2013 - 05/2021

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
