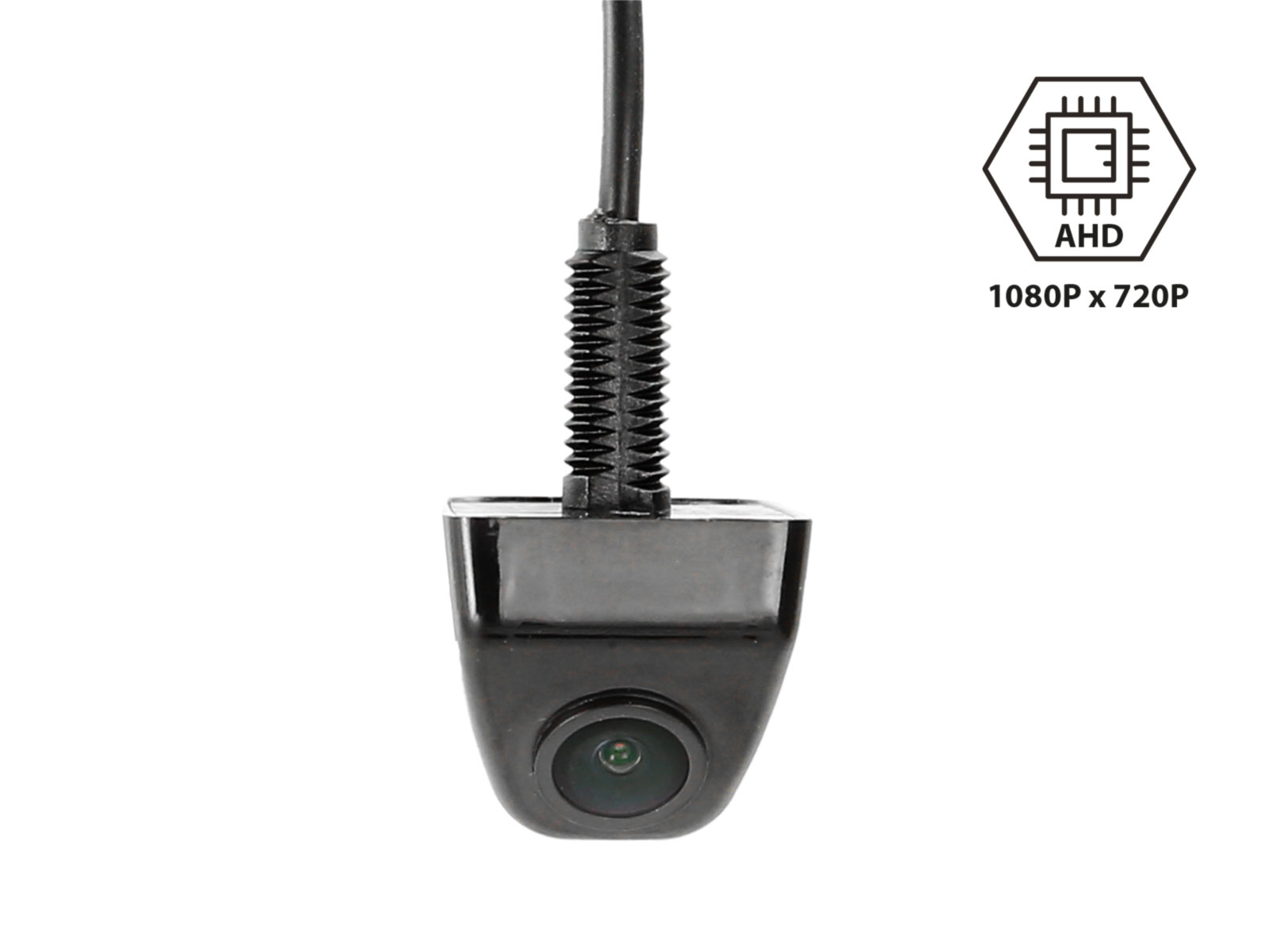

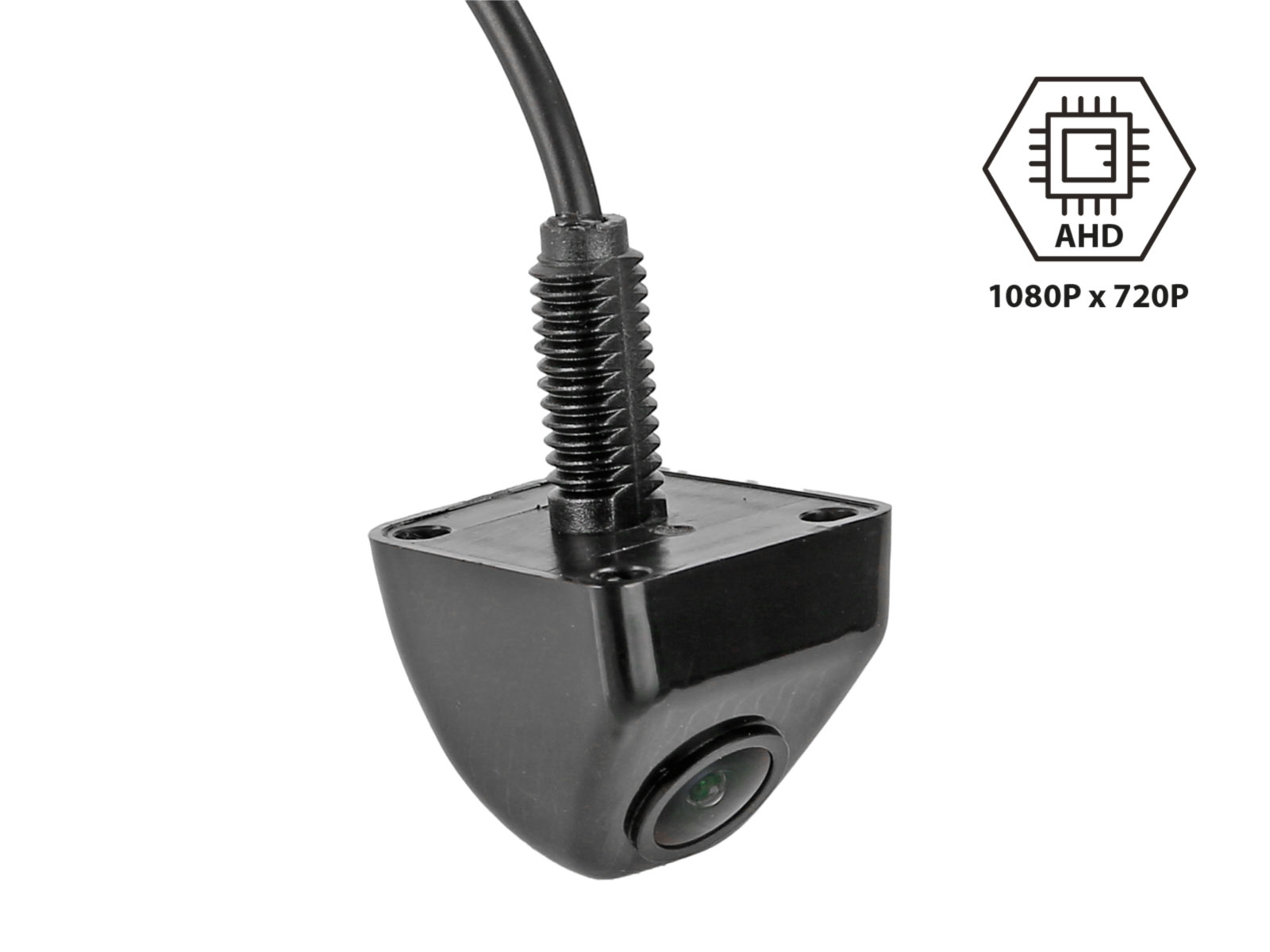

ACV 772000-6708 - Universal 170° Rückfahrkamera AHD klein, Unterbau IP69K
UVP 99,99 € i -20%
80,00 EUR*
inkl. 19% MwSt., versandkostenfrei**
Lieferung: 17.10.25 - 18.10.25**
Bestellung bis morgen (16.10.25) - 14 Uhr
Produktinformationen
- HerstellerACV
- Modell772000-6708
- Artikel-Nr.155-772000-6708
- EAN4026724344479
Produkteigenschaften
Blickwinkel
- 151° - 180°
Einbauort
- Universal
Produktbeschreibung
Produktmerkmale Kamera:
- ausschließlich für AHD Monitore geeignet
- Rückfahrkamera AHD universal
- Bauform: viereckig
- Montageart: Unterbau
- Mit kleiner Bauform / IP69K / Blickwinkel diagonal 210°
- Aufbau: Kunstsoff
- Farbe: schwarz
- Extras: kleine Bauform / IP69K
- Sensor Typ: 1/2,8" AHD
- Bildsystem: NTSC Farbe
- Linse: mm / F
- Lux: 0,03
- Auflösung: TV lines
- Linsenwinkel: diagonal 210°
- Blickwinkel: horizontal 170° vertikal 120° +5°
- Staub und Wassergeschützt: IP69K
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Bertiebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 100mA
- Betriebstemperaturbereich: -20°C - 70°C
- Aufbewahrungstemperatur: -40°C - 80°C

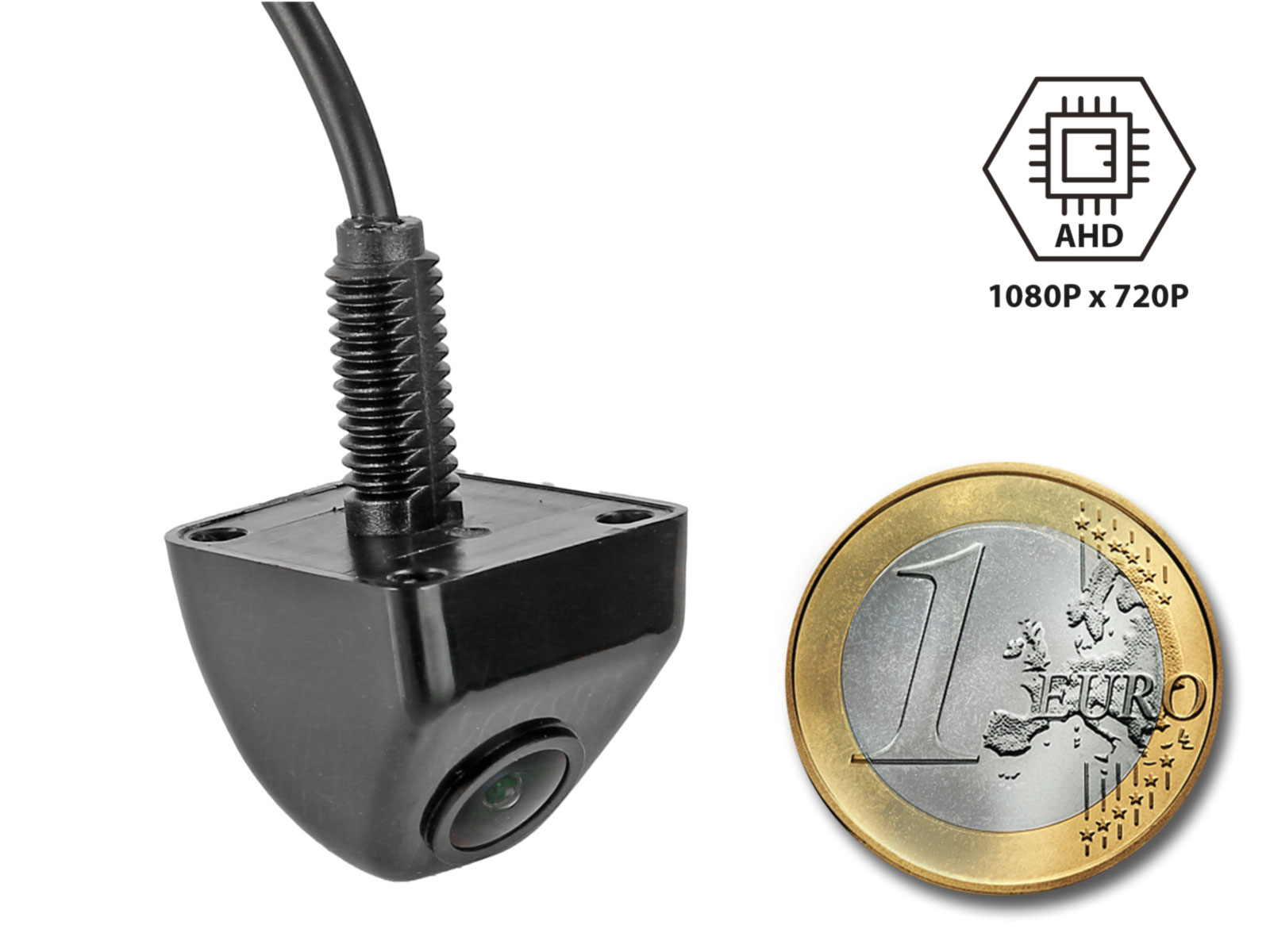

- Abmessungen: L / B / H / 25,7mm / 28mm / 23,5mm
- Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +3V
- Kameraversorgungsspannung: +12V / +24V
- Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
- Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
- Cinch(m) gelb: Video

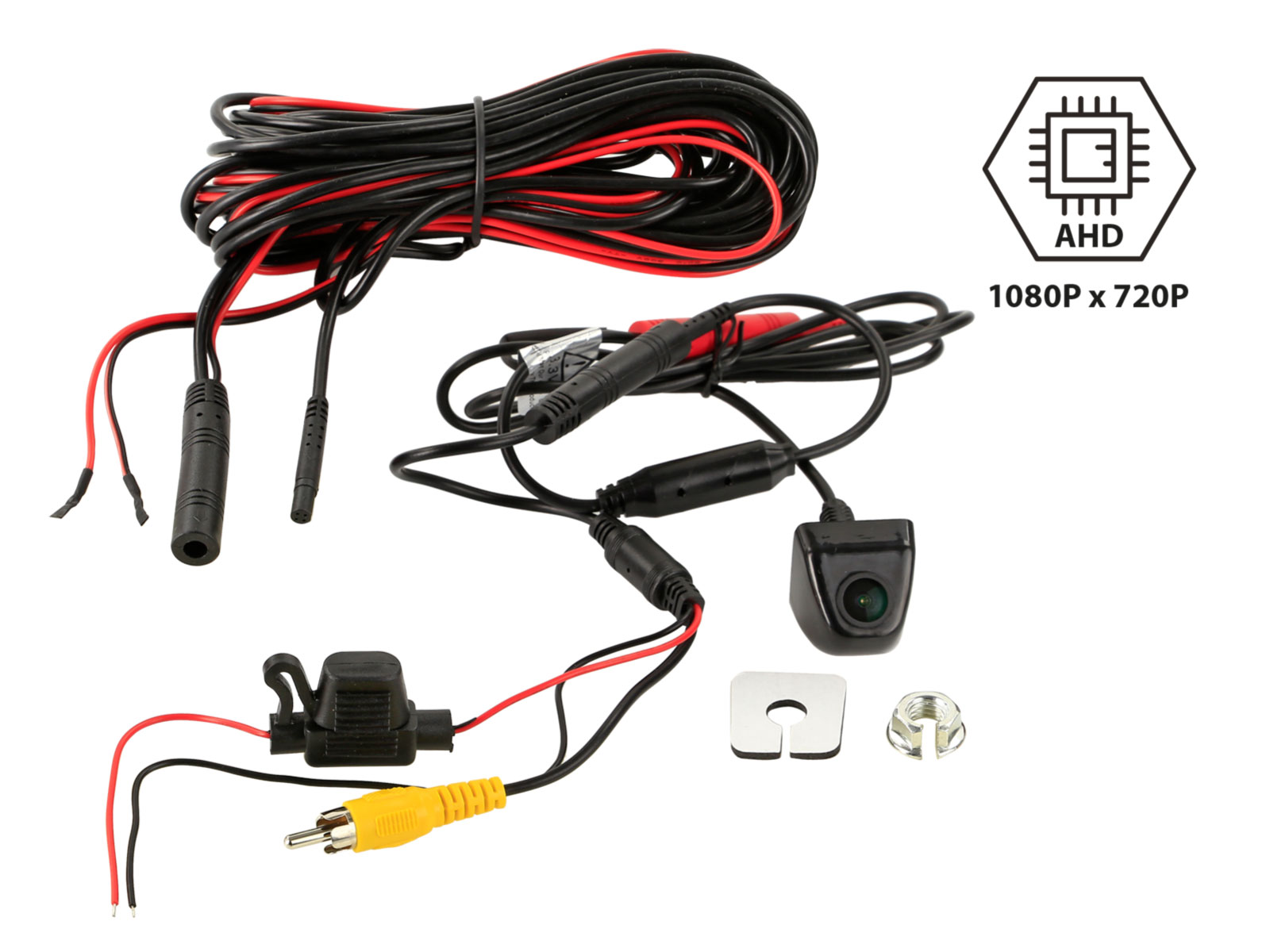

Anschlusskabel an der Kamera:
- 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss, Karosseriemasse / GND direkt zum Monitor - Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video - Installationszubehör:
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
