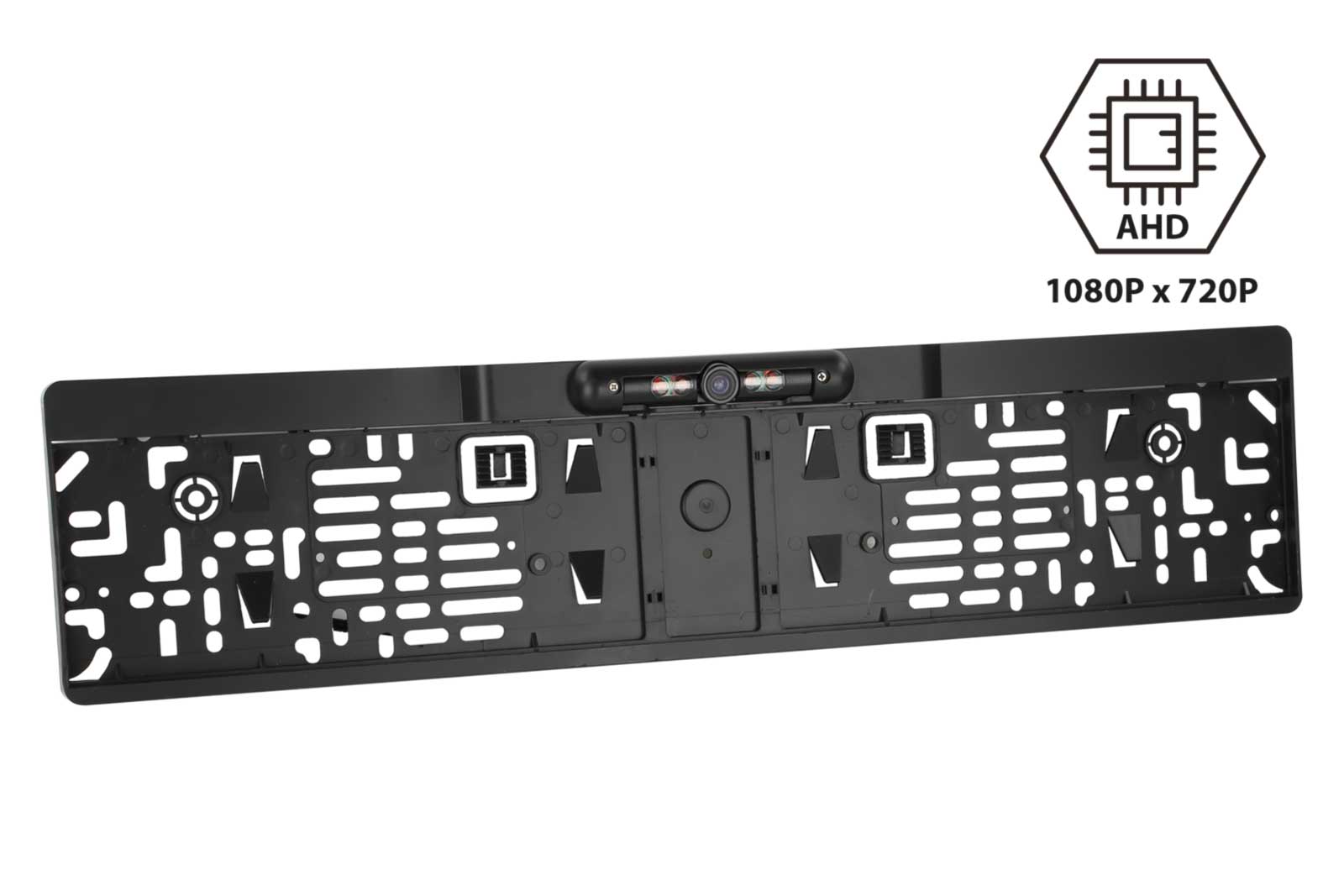

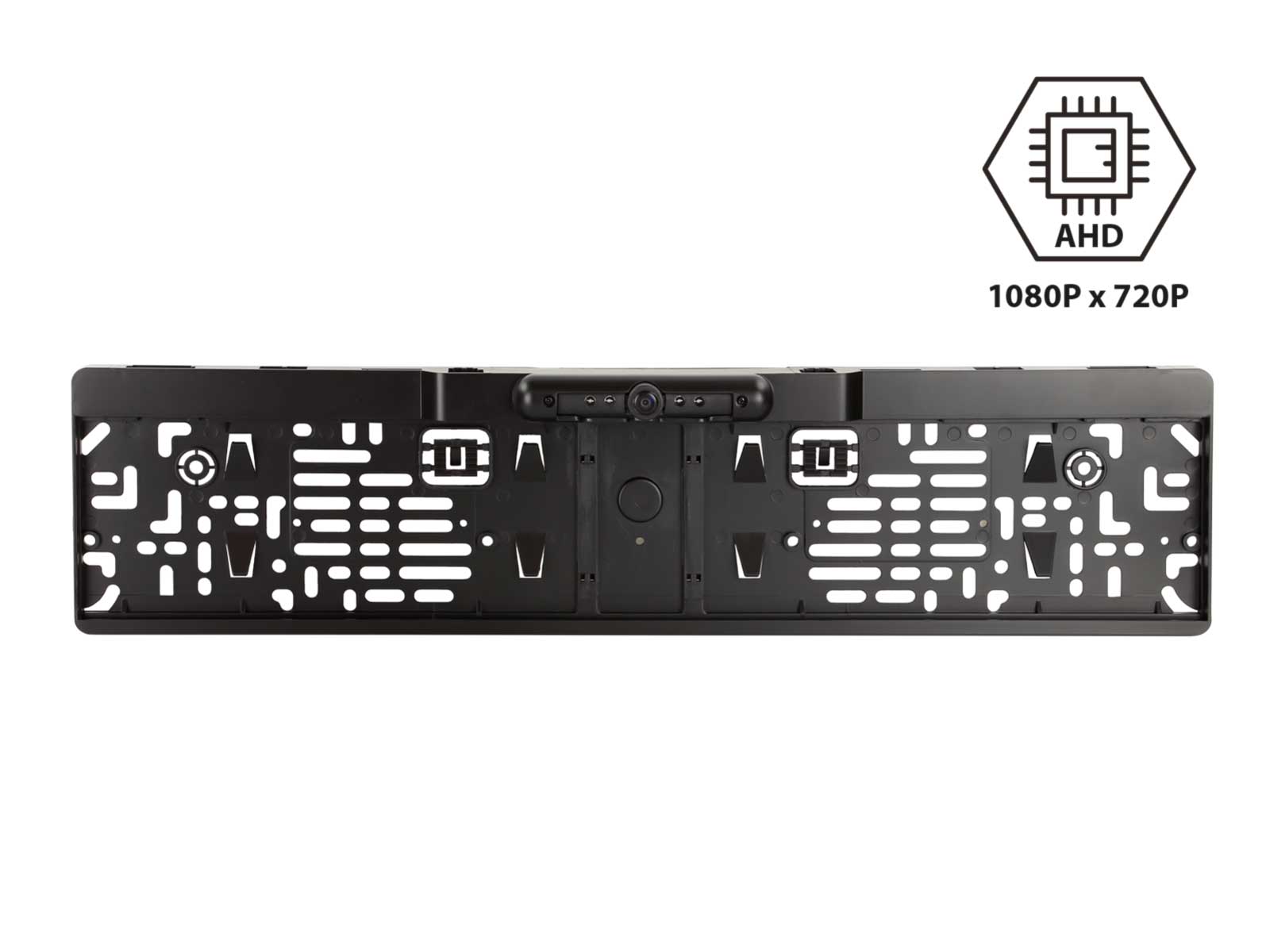

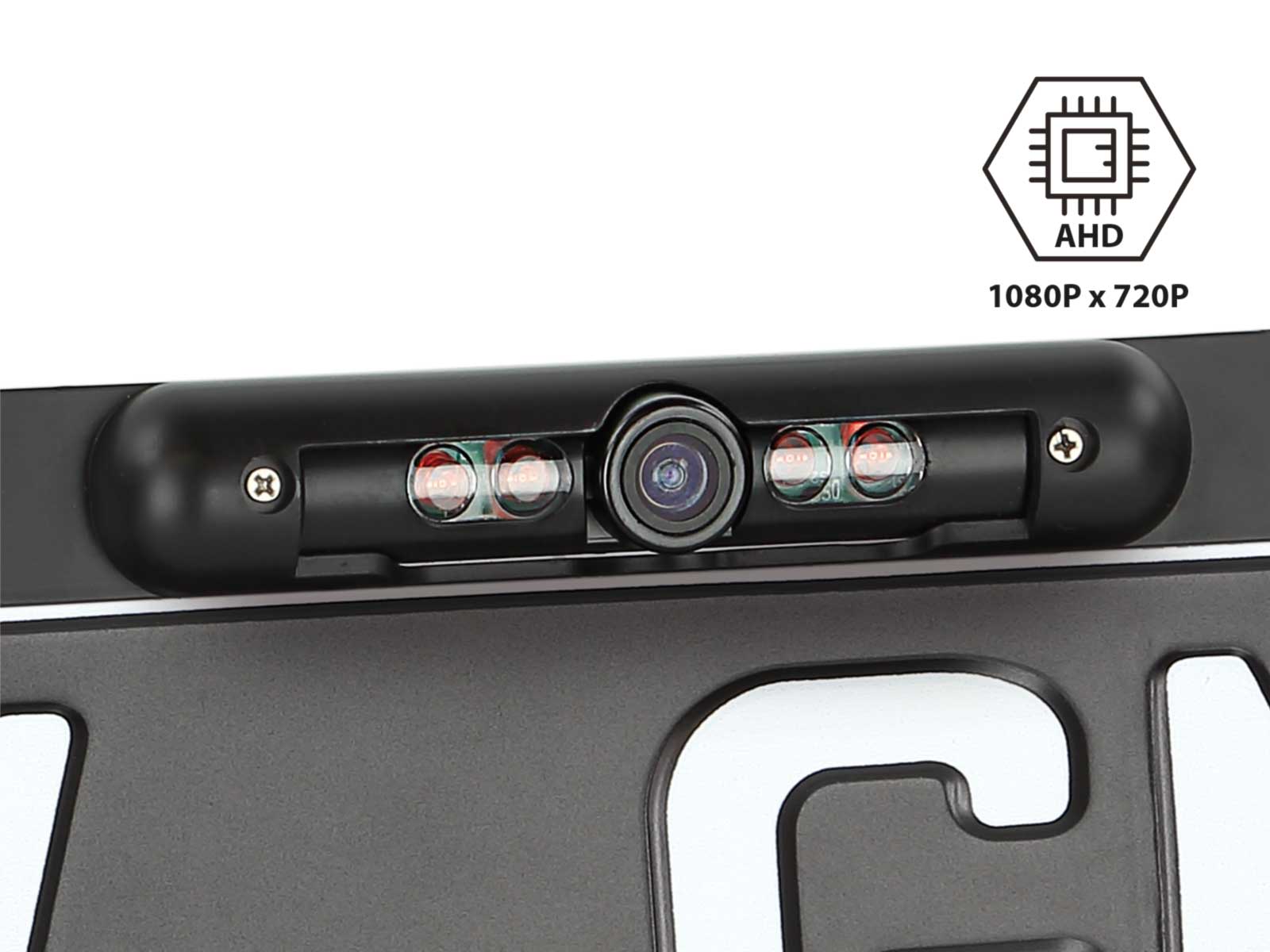

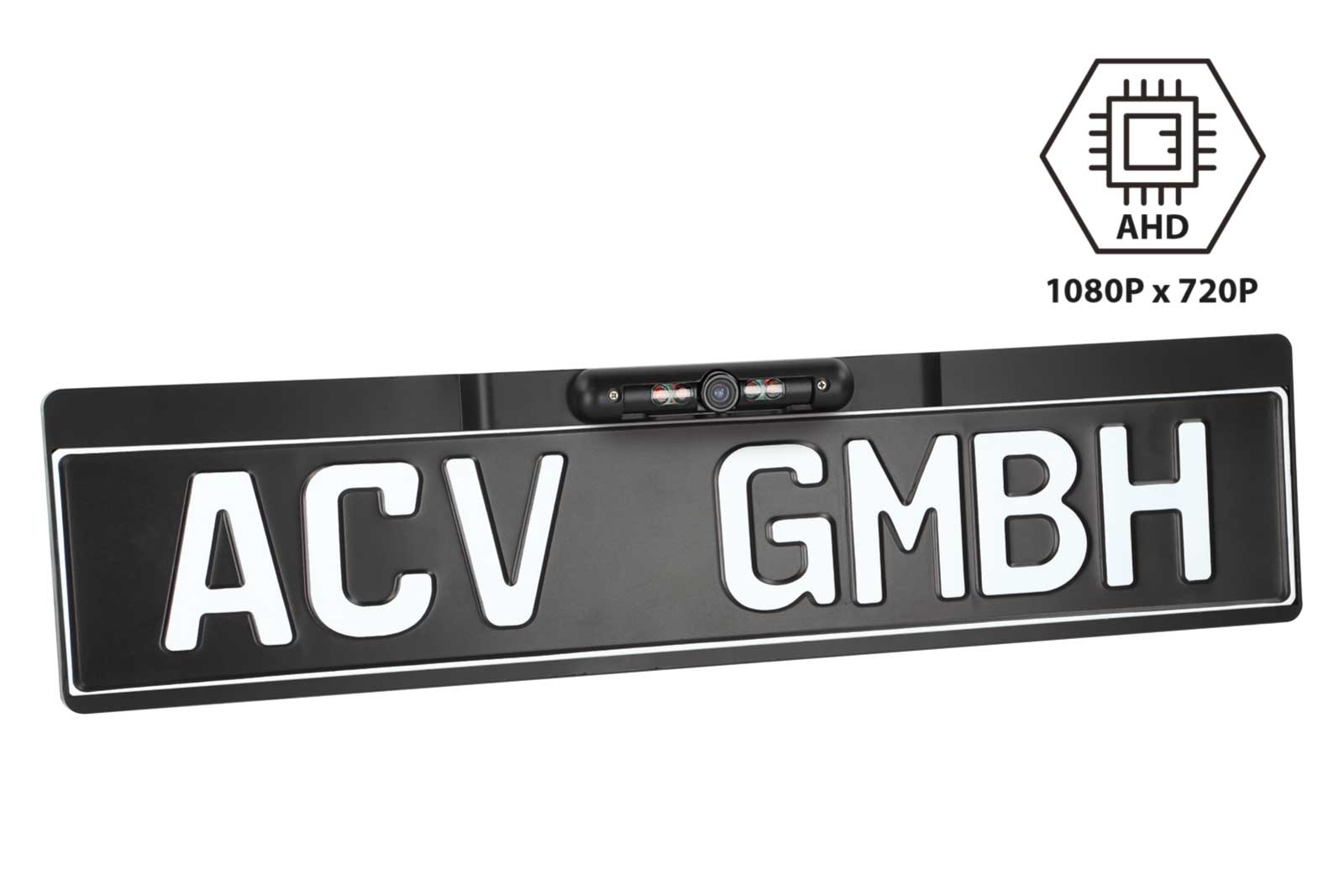

ACV 772000-6041 - 115° Rückfahrkamera AHD, universal Kennzeichenhalter EU

Produktmerkmale Kamera:

• ausschließlich für AHD Monitore geeignet
• Rückfahrkamera AHD universal
• Bauform: Kennzeichenhalter für EU-Kennzeichen
• Montageart: Ersatz des OEM Kenzeichenhalters
• Mit Orientierungslinien / Nachtsichtfunktion / Blickwinkel verstellbar
• Aufbau: Kunststoff
• Farbe: schwarz matt
• Extras: Kennzeichenhalter / Orientierungslinien über Jumper / Nachtsichtfunktion
• Sensor Typ: 1/3" AHD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 1080 x 720
• Linse: mm / F
• Minimale Beleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: TV lines
• Linsenwinkel: diagonal
• Blickwinkel: horizontal 115° / vertikal 80° + 5°
• Staub und Wassergeschützt: IP67
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 120mA bei aktiver Nachtsichtfunktion
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L / H / T - 525mm / 125mm / 38mm
• Hinweis:
  - acv Kameras sind zum Dauerbetrieb geeignet
  - Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Kameraversorgungsspannung: +12V
  - Anschluss: rot: +12V geschaltet laststabil abgesichert / schwarz: Karosseriemasse direkt/GND
  - Cinch(m) gelb: Video
  - Jumper: grün: Orientierungslinien aktivieren / deaktivieren
  - Patenthalter nicht geeignet für österreichische Kennzeichen
  - Zur Kennzeichenmontage Transportsicherungen Plastikstege im oberen Bereich entfernen
  - Kennzeichen von unten nach oben einschieben und unten einrasten

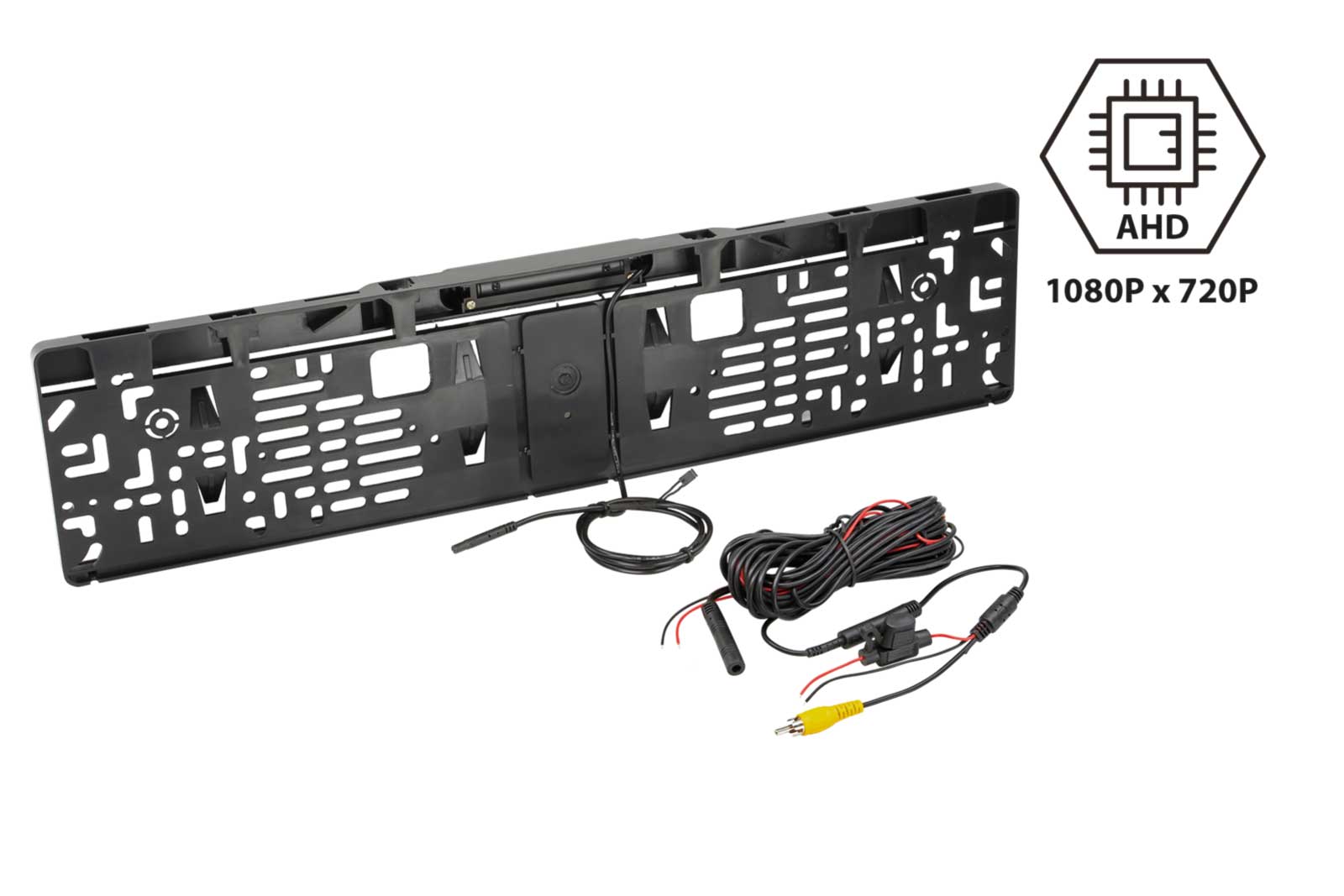

Anschlusskabel an der Kamera:

• 1m+/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 2 Jumper
• Verlängerung 6,5m +/-:
  - 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  - Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
  - Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
  - 4 Pin acv-Systemstecker(f) Ø10mm
  - rot: Versorgungsspannung
  - schwarz: Masse/GND
  - Cinch(m) gelb: Video
• Installationszubehör:
  - Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V - 12V / 1,5A max > Artikel: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
