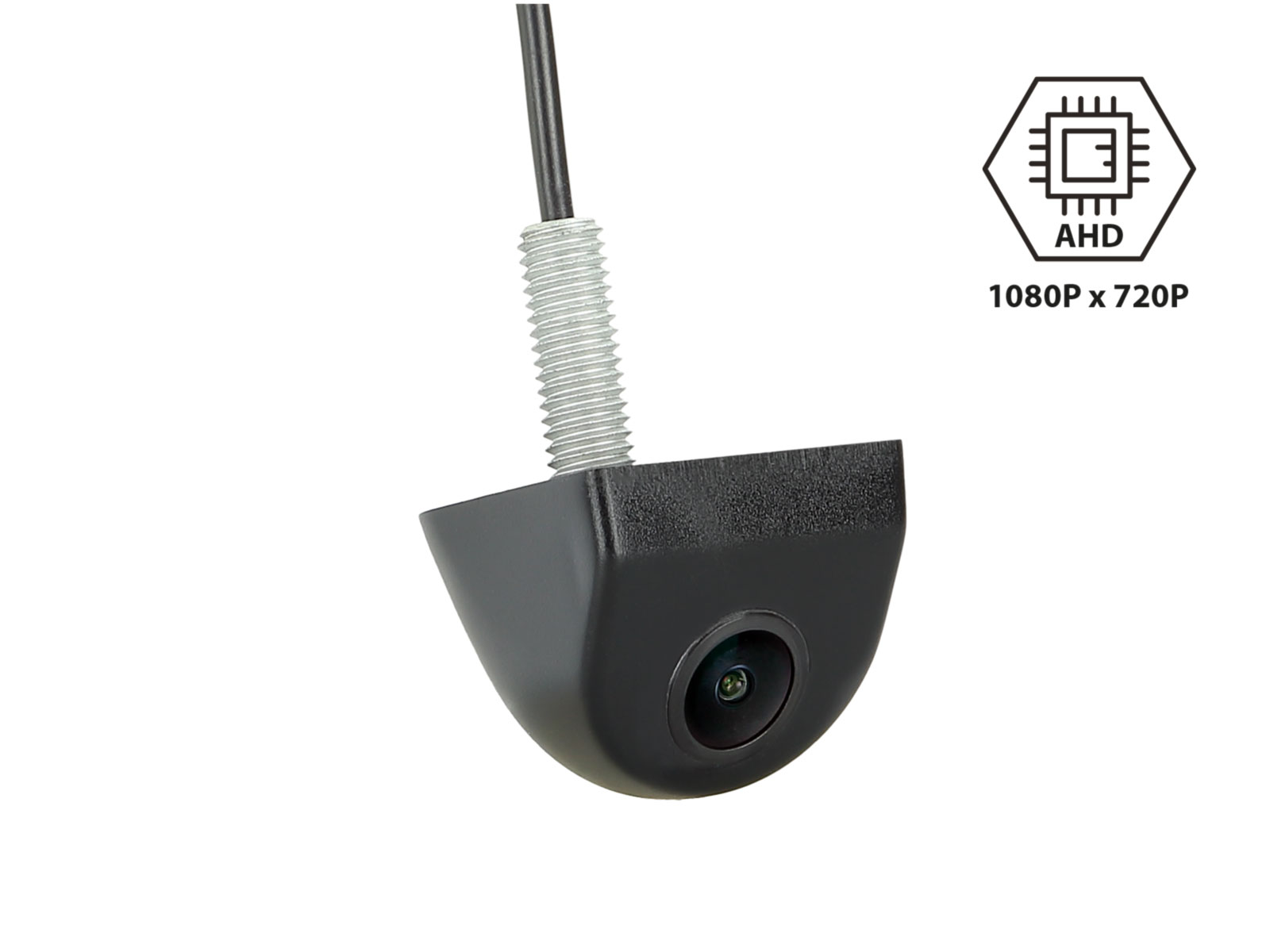

ACV 772000-6000 - Universal 170° Rückfahrkamera AHD, Unterbau viereckig
UVP 114,99 € i -20%
92,00 EUR*
inkl. 19% MwSt., versandkostenfrei**
Lieferung: 30.09.25 - 01.10.25**
Bestellung bis Montag (29.09.25) - 14 Uhr
Produktinformationen
- HerstellerACV
- Modell772000-6000
- Artikel-Nr.155-772000-6000
- EAN4026724344394
Produkteigenschaften
Blickwinkel
- 151° - 180°
Einbauort
- Universal
Produktbeschreibung
Produktmerkmale Kamera:
- ausschließlich für AHD Monitore geeignet
- Rückfahrkamera AHD universal
- Bauform: viereckig
- Montageart: Unterbau
- Mit Orientierungslinien / Spiegelungsfunktion
- Aufbau: Kunststoff mit 8mm Gewinderohr Kabelführung
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
- Sensor Typ:
- Bildsystem: NTSC Farbe
- Effektive Pixel:
- Linse: 1,9mm / F 2.0
- Lux: 0,3
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal 170°
- Blickwinkel: horizontal 103° vertikal 78° +5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Bertiebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 200mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 34,5mm / 33mm / 27,57mm
- Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +3V
- Kameraversorgungsspannung: +12V / +24V
- Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
- Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
- Cinch(m) gelb: Video

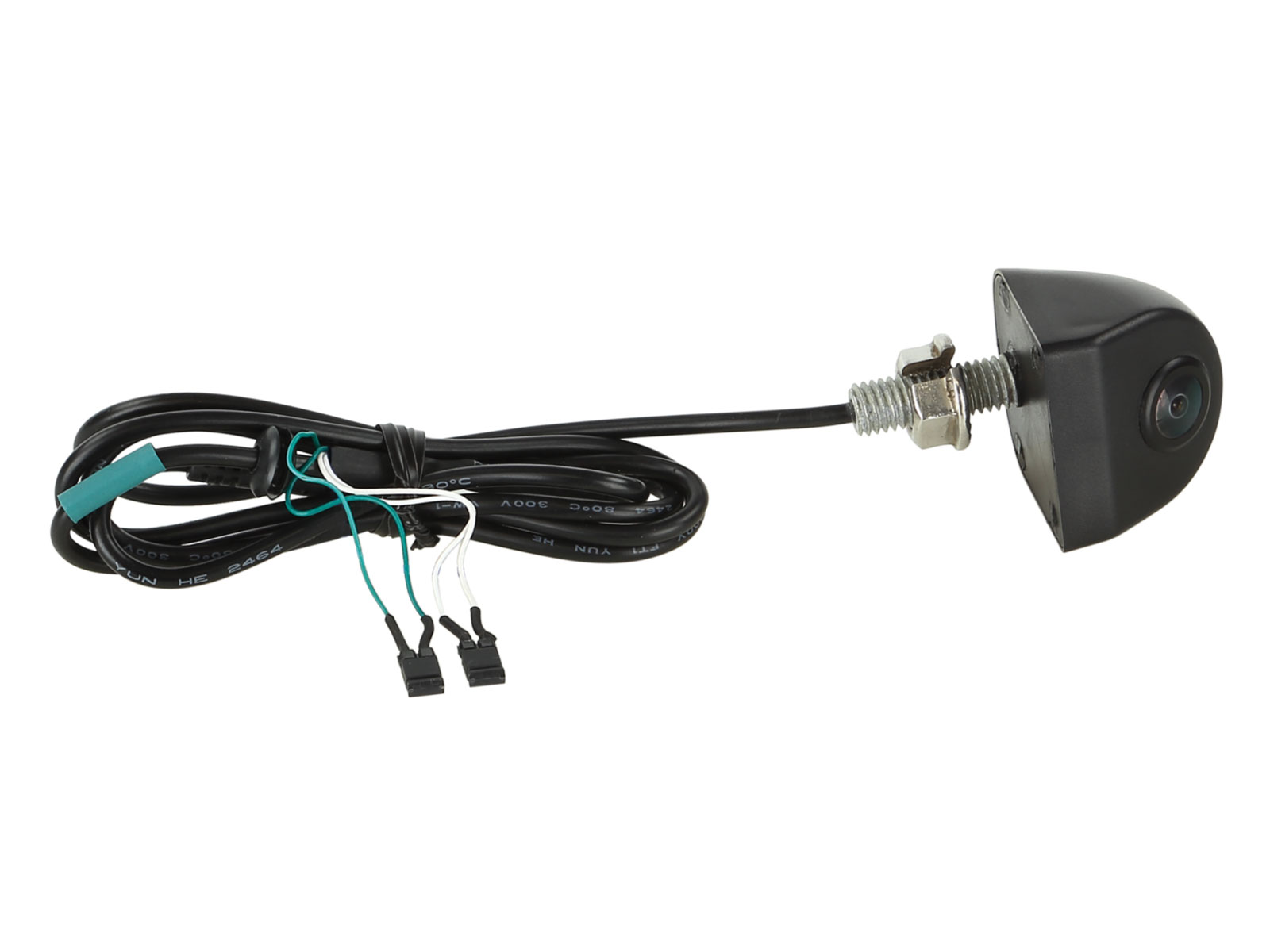

- Jumper: grün: Orientierungslinien aktivieren/deaktivieren, weiß: Spiegelungsfunktion aktivieren/deaktivieren

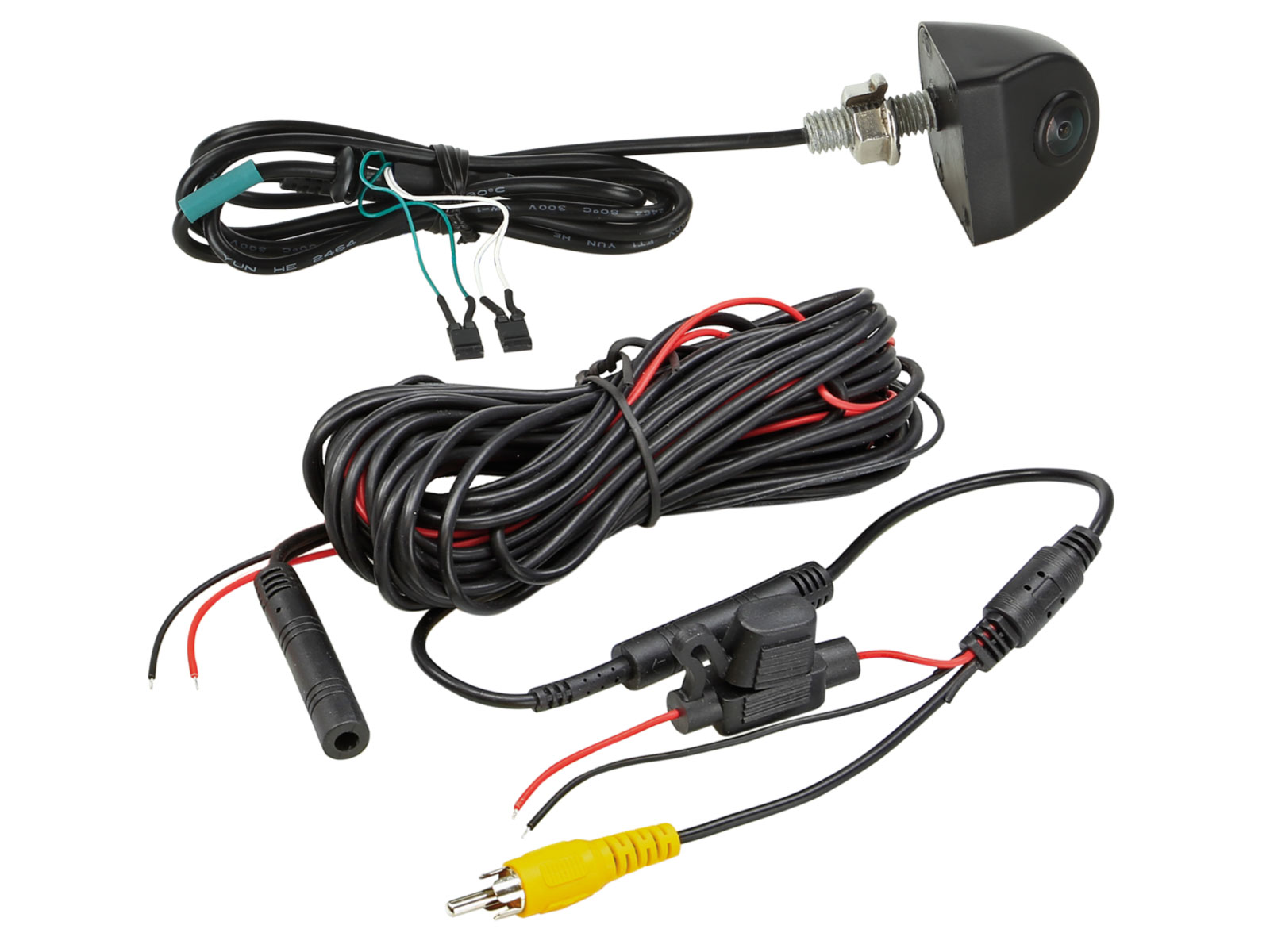

Anschlusskabel an der Kamera:
- 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss, Karosseriemasse / GND direkt zum Monitor - Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video - Installationszubehör:
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
