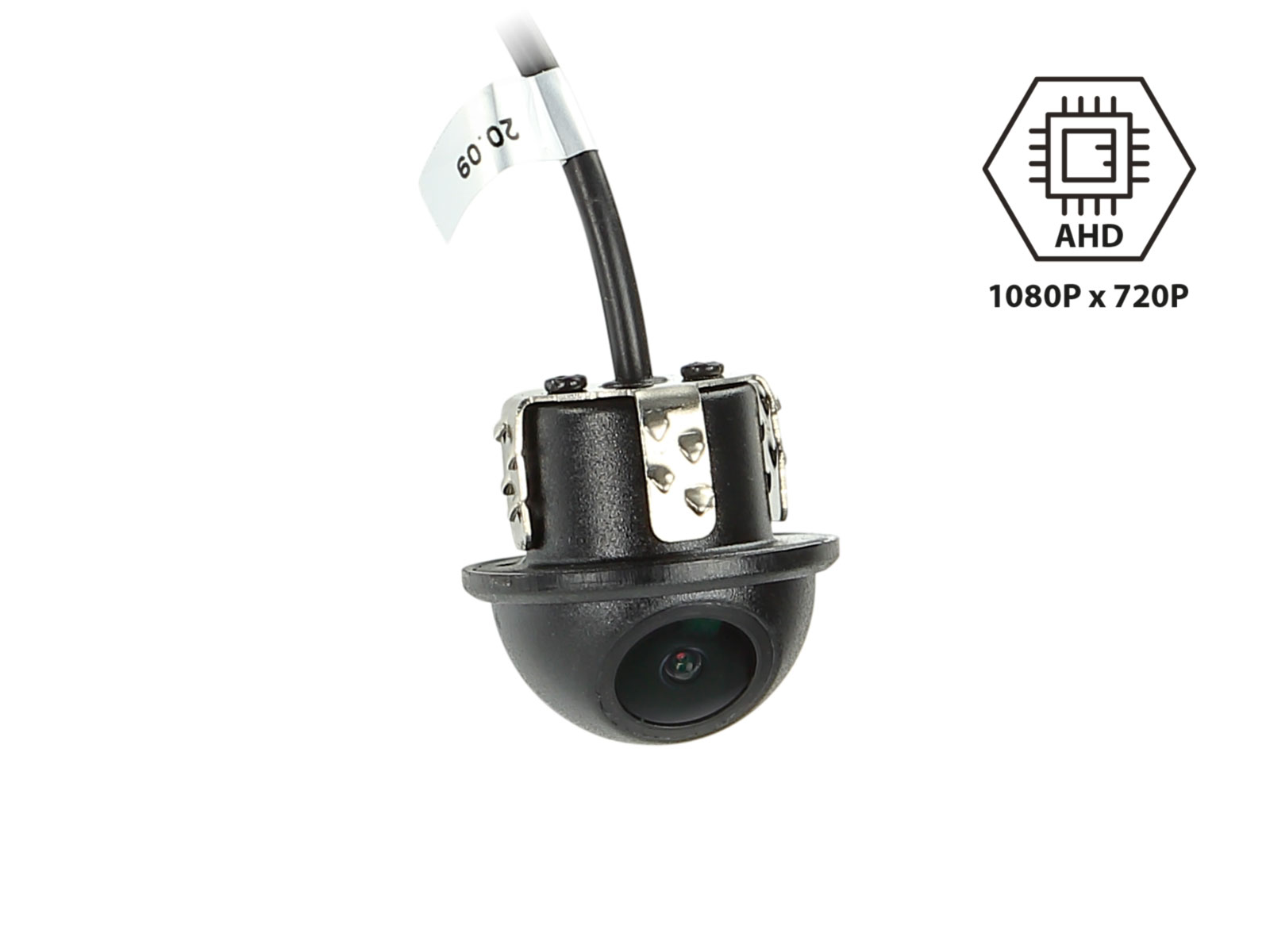

ACV 772000-6002 - Universal 170° Rückfahrkamera AHD, Unterbau rund

Produktmerkmale Kamera:

• Rückfahrkamera AHD universal
• Bauform: rund
• Montageart: Unterbau
• Mit Orientierungslinien / Spiegelungsfunktion
• Aufbau: Kunststoff mit Halteklammern
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
• Sensor Typ: 1/2,8" AHD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 1080 x 720
• Linse: mm / F
• Lux: 0,03
• Auflösung: TV lines
• Linsenwinkel: diagonal 210°
• Blickwinkel: horizontal 170° vertikal 120° +5°
• Staub und Wassergeschützt: IP69K
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 100mA
• Betriebstemperaturbereich: -20°C - 77°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: H 30mm / 17mm - 30,5mm
• Hinweis:
  - acv Kameras sind zum Dauerbetrieb geeignet
  - Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Kamerabetriebsspannung: +3V
  - Kameraversorgungsspannung: +12V / +24V
  - Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
  - Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
  - Cinch(m) gelb: Video
  - Jumper: grün: Orientierungslinien aktivieren/deaktivieren, weiß: Spiegelungsfunktion aktivieren/deaktivieren

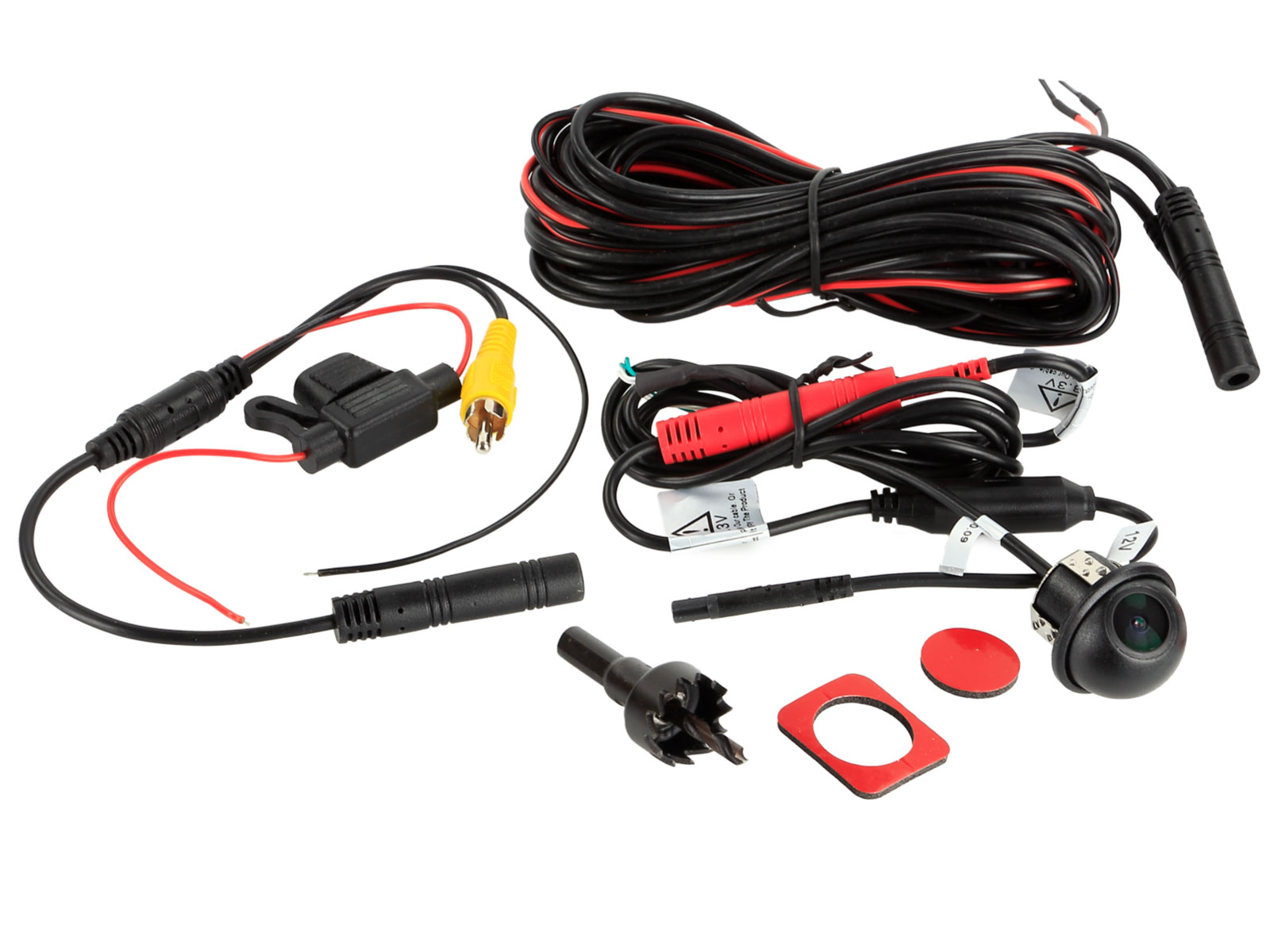

Anschlusskabel an der Kamera:

• 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
  - 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  - Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
  - Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss, Karosseriemasse / GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
  - 4 Pin acv-Systemstecker(f) Ø10mm
  - rot: Versorgungsspannung
  - schwarz: Masse/GND
  - Cinch(m) gelb: Video
• Installationszubehör:
  - Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
