ACV 772000-6700 - Universal 170° Rückfahrkamera AHD, Unterbau / Anbau viereckig
UVP 85,99 € i -20%
69,00 EUR*
inkl. 19% MwSt., versandkostenfrei**
Lieferung: 12.02.26 - 13.02.26**
Bestellung bis morgen (11.02.26) - 14 Uhr
Produktinformationen
- HerstellerACV
- Modell772000-6700
- Artikel-Nr.155-772000-6700
- EAN4026724344455
Produkteigenschaften
Blickwinkel
- 151° - 180°
Einbauort
- Universal
Produktbeschreibung

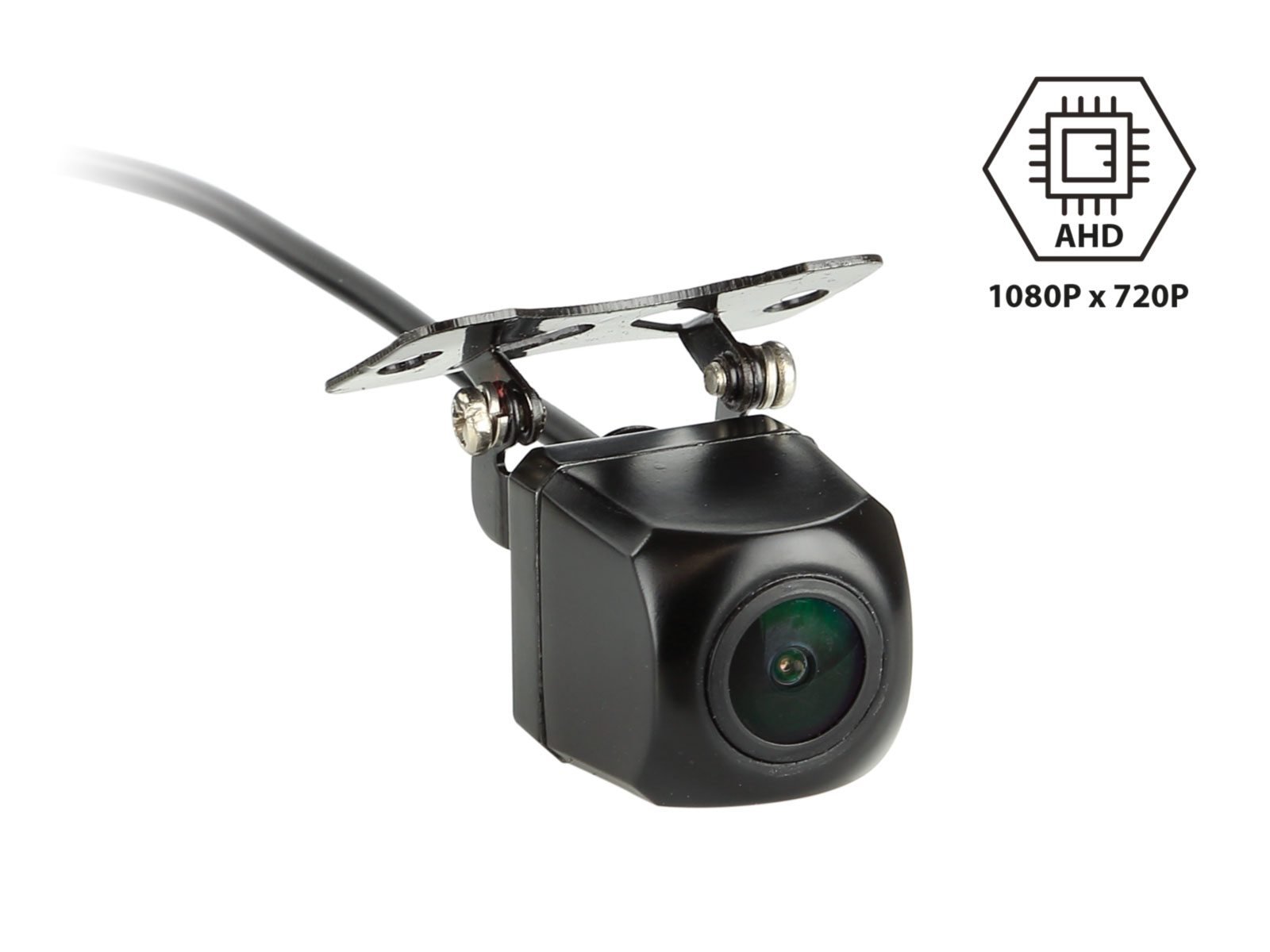

Produktmerkmale Kamera:
- ausschließlich für AHD Monitore geeignet
- Rückfahrkamera AHD universal
- Bauform: eckig
- Montageart: Unterbau / Anbau
- Mit Orientierungslinien / Spiegelungsfunktion / IP69K / Blickwinkel diagonal 210°
- Aufbau: Kunststoff / Metall
- Farbe: schwarz
- Extras: Orientierungslinien / Spiegelungsfunktion über Jumper / IP69K / Blickwinkel diagonal 210°
- Sensor Typ: 1/2,8 AHD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 1080 x 720
- Linse: mm / F
- Lux: 0,03
- Auflösung: TV lines
- Linsenwinkel: diagonal 210° + 5°
- Blickwinkel: horizontal 170° vertikal 120° + 5°
- Staub und Wassergeschützt: IP69K
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Bertiebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 100mA
- Betriebstemperaturbereich: -20°C - 70°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm
- Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +3V
- Kameraversorgungsspannung: +12V / +24V
- Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
- Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
- Cinch(m) gelb: Video
- Jumper: grün: Orientierungslinien aktivieren/deaktivieren, weiß: Spiegelungsfunktion aktivieren/deaktivieren

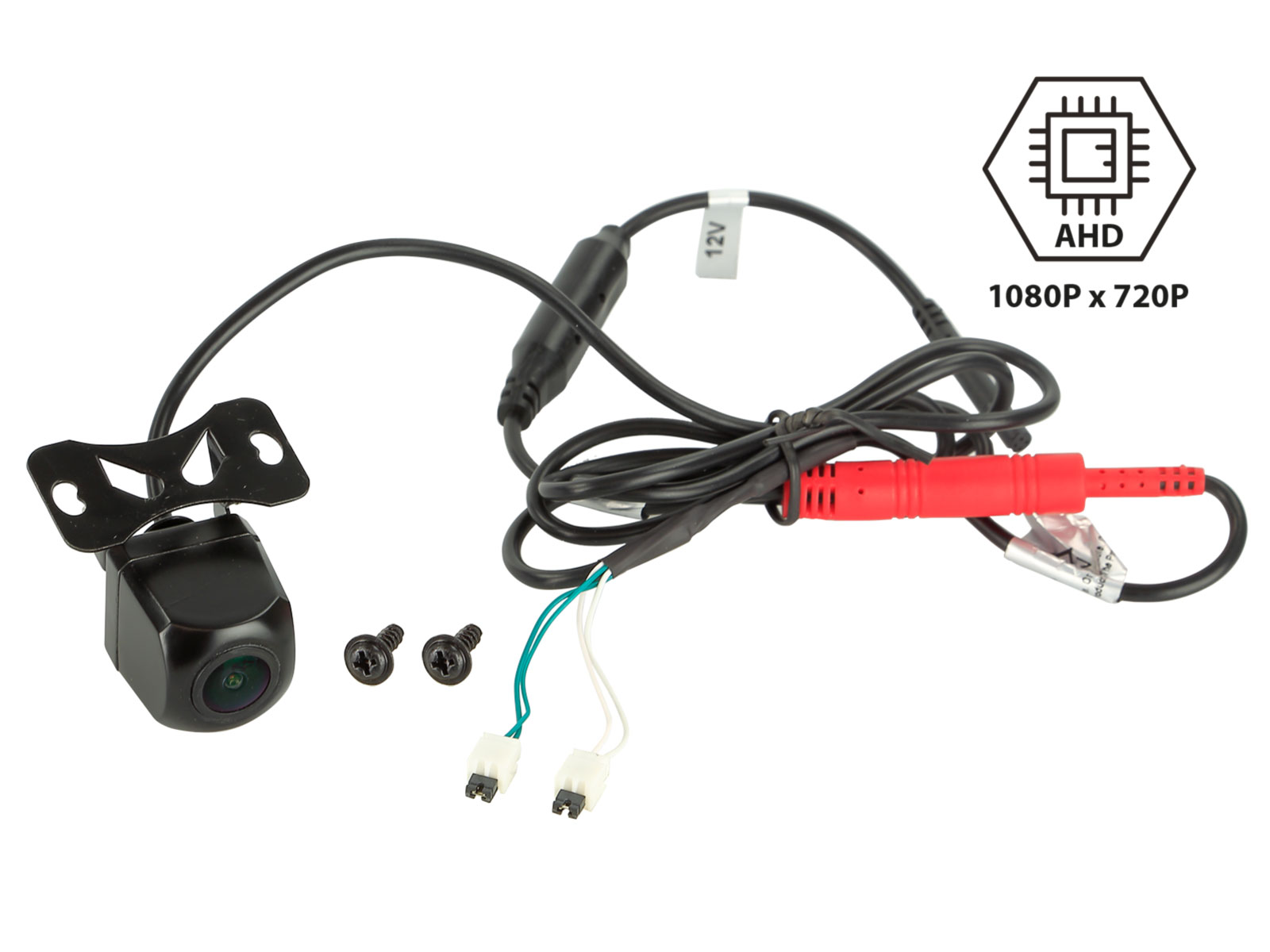

Anschlusskabel an der Kamera:
- 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss, Karosseriemasse / GND direkt zum Monitor - Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video - Installationszubehör:
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
