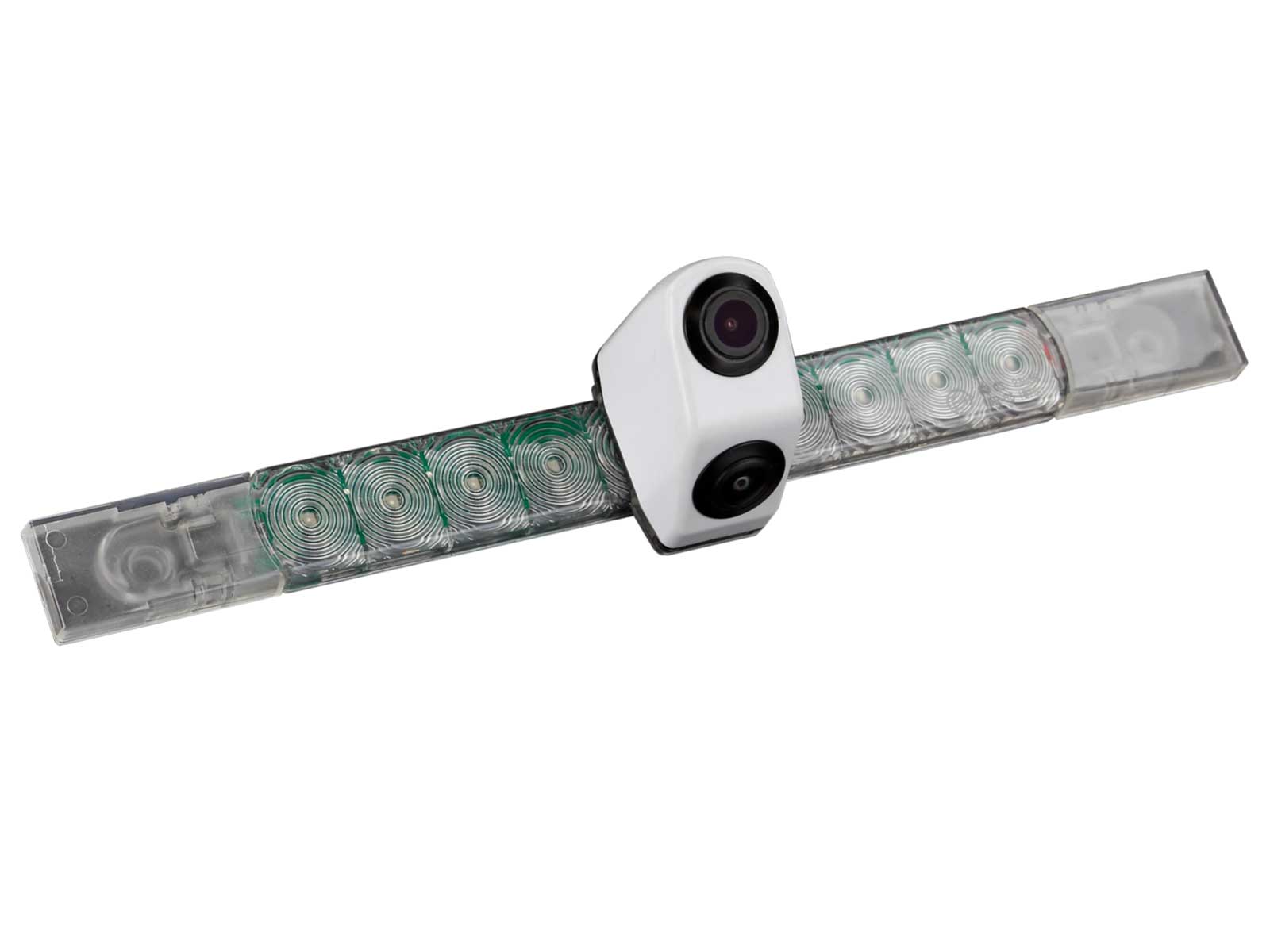

ACV 771000-6026 - 115° Rückfahrkamera, Wohnmobil / Wohnwagen Hella 3.Bremsleuchte, weiß

• Rückfahrkamera Wohnmobil/Wohnwagen Hella 3.Bremsleuchte weiß
• Rückfahrkamera Dual View 2 Kameralinsen
• Wohnwagen / Wohnmobile mit Hella 2DA 343 106-201 3.Bremsleuchte
• Zum Austausch der OEM 3.Bremsleuchte
• Weiß
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Zum Austausch der OEM Hella 2DA 343 106-201 3.Bremsleuchte
  Anschluss:
  - rot: Weitsichtkamera +12V geschaltet laststabil abgesichert
  - gelb: Nahsichtkamera +12V geschaltet laststabil abgesichert
  - schwarz: Masse/GND Karosserie direkt
  - weiß: Masse/GND Karosserie direkt

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / weiß

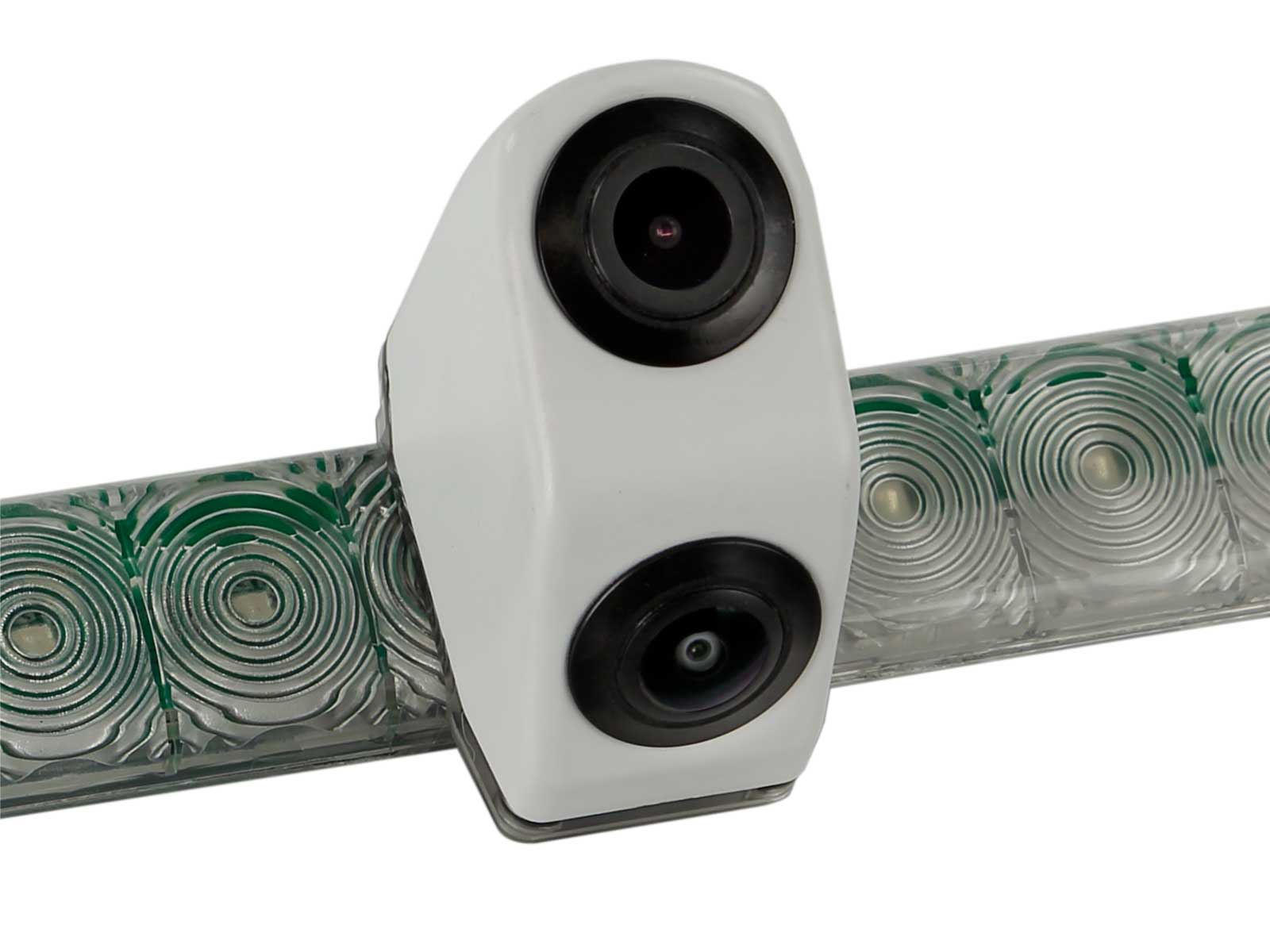

• Extras: 2 Kameralinsen
• Sensor Typ: 1/3 Zoll CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Min.Lux: 0,1
• Auflösung: 600 TV lines
• Blickwinkel Kamera 1: diagonal 170°
• Blickwinkel Kamera 1: horizontal 115° vertikal 75° + 5°
• Blickwinkel Kamera 2: diagonal 95°
• Blickwinkel Kamera 2: horizontal 48 + 5° vertikal 34 + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 7-Pin-Stecker
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 180mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: siehe OEM Bremsleuchte

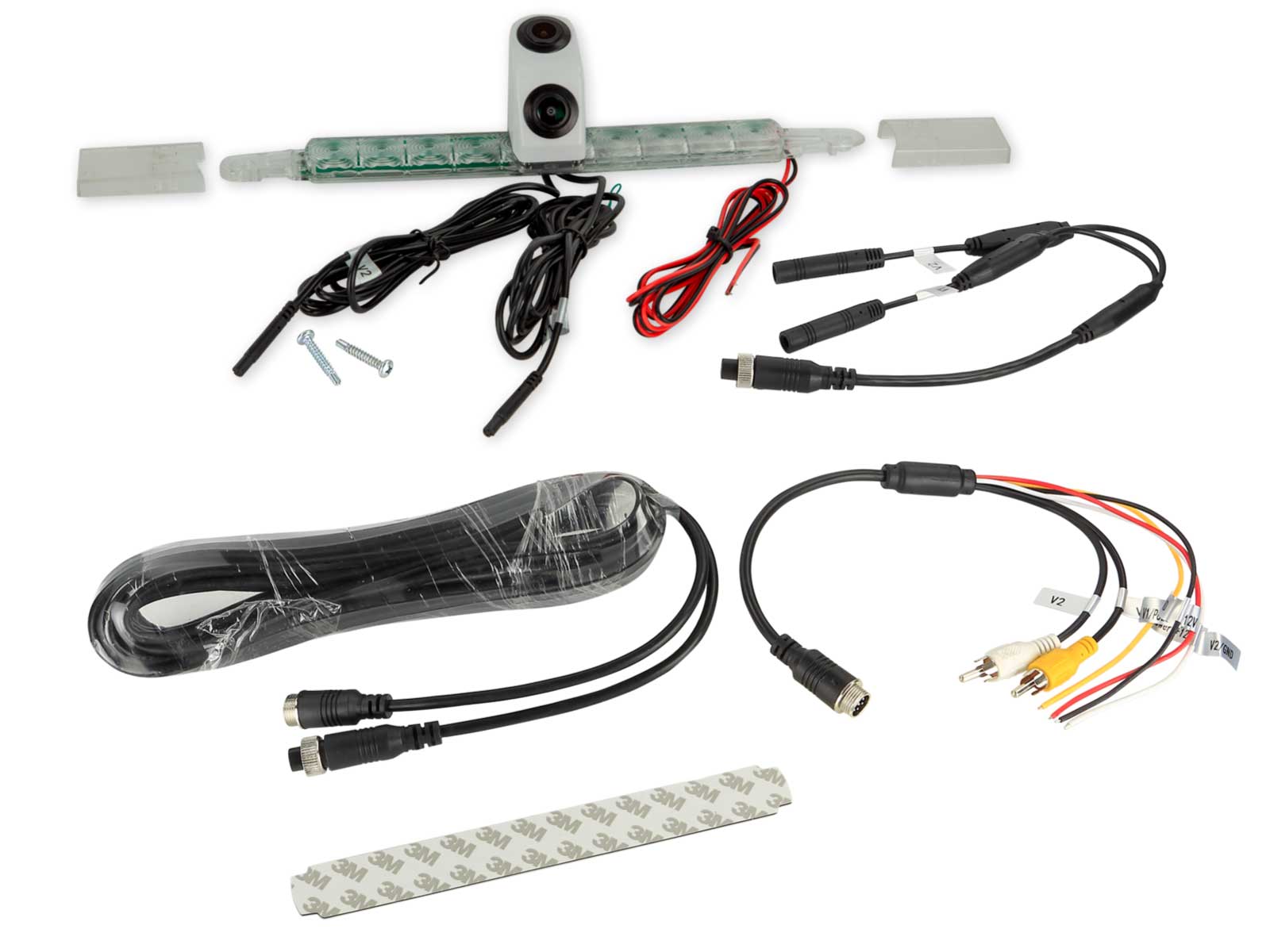

• Anschlusskabel an der Kamera: 0,5 Meter Kabel 7 Pin Stecker (m)
• Kabelsatz: 10 Meter 7 Pin Verlängerung, 0,2 Meter 7 Pin Anschlusskabel
• Anschluss:
  - schwarz: Masse Karossserie
  - rot: Triggerleitung +12V geschaltet Kamera 1
  - Cinch gelb: Kamera 1
  - gelb: Triggerleitung +12V geschaltet Kamera 2
  - Cinch weiß: Kamera 2
• Installationszubehör:
  - Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
