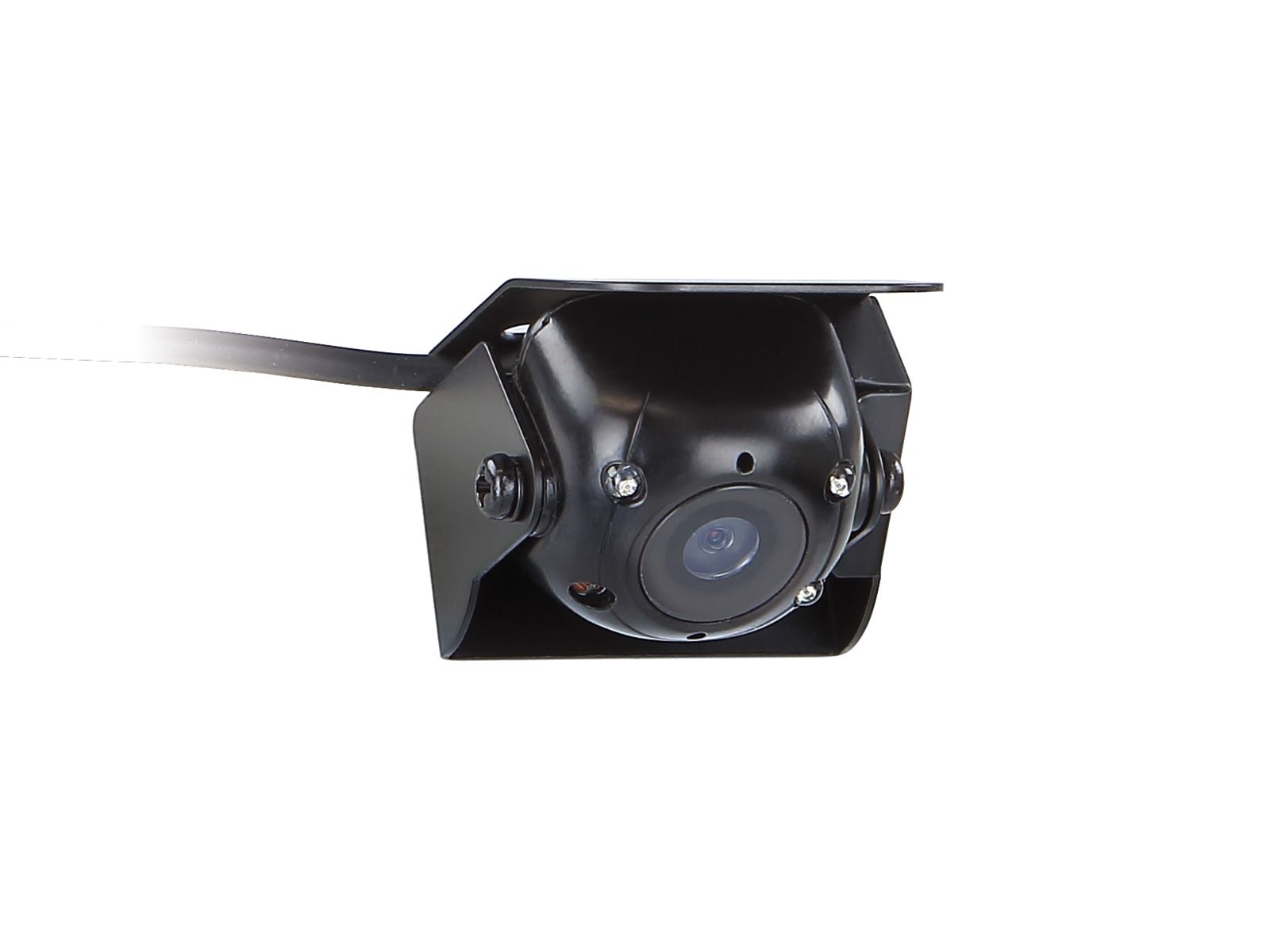

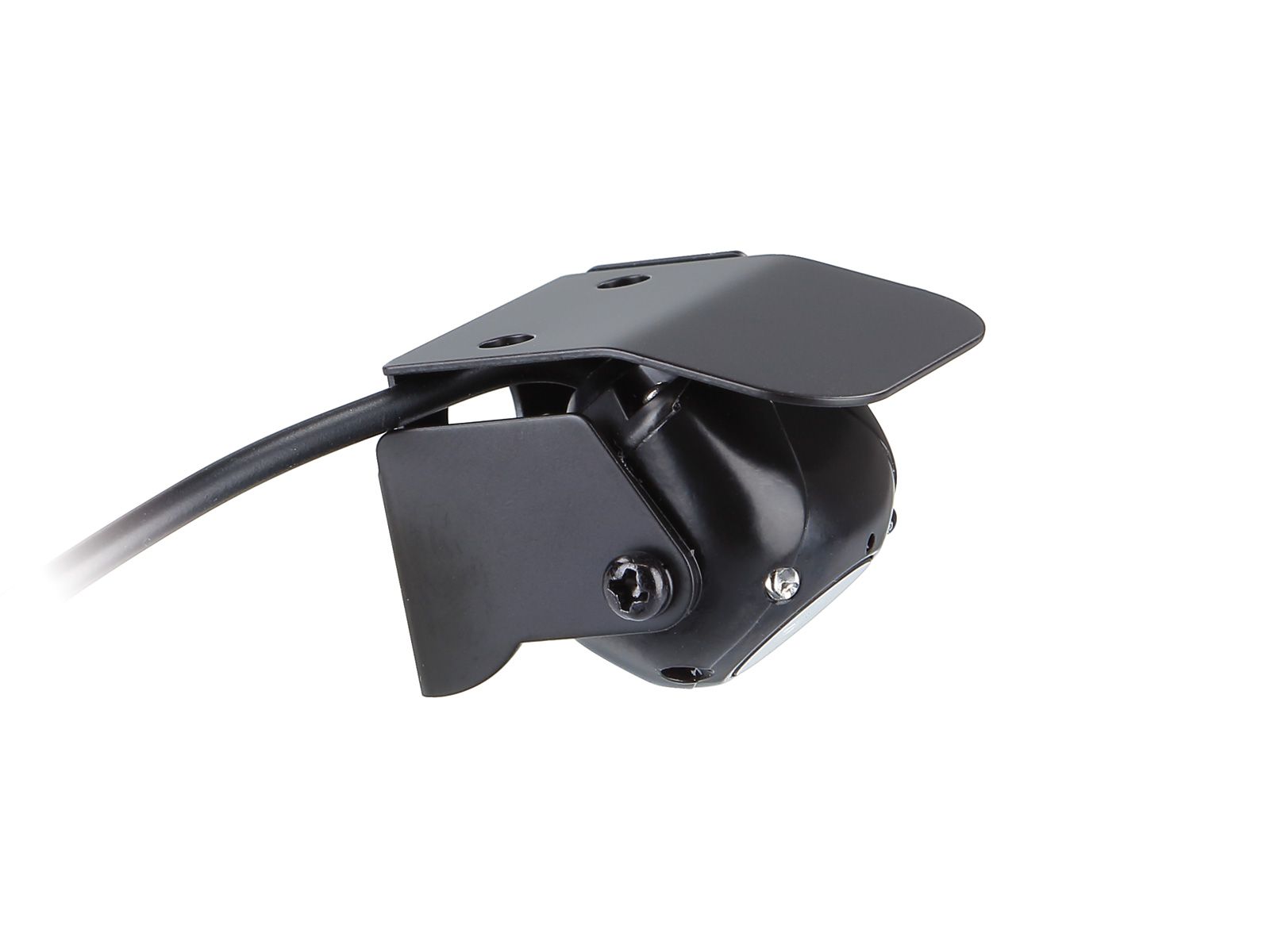

ACV 771000-6016 - Universal 140° Rückfahrkamera (4-eckig), Aufbau / Anbau

Produktmerkmale Kamera:

• Rückfahrkamera universal (4-eckig) Aufbau / Anbau mit Orientierungslinien, Spiegelungs- und Nachtsichtfunktion
• Bauform: viereckig
• Montageart: Anbau
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Kamera-Betriebsspannung: +3V
  Anschluss ohne Spannungswandler beschädigt die Kamera
  Anschluss:
  - rot +12V geschaltet laststabil (abgesichert)
  - schwarz Masse/GND Karosserie direkt
• Aufbau: Metall
• Farbe: schwarz
• Extras: Orientierungslinien und Spiegelungsfunktion über Jumper, Nachtsichtfunktion
• Sensor Typ: 1/4" Aptina-ASX340
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: 420 TV lines
• Blickwinkel:140°
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 60mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L / B / H - 9mm / 22mm / 24mm (ohne Halter)

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

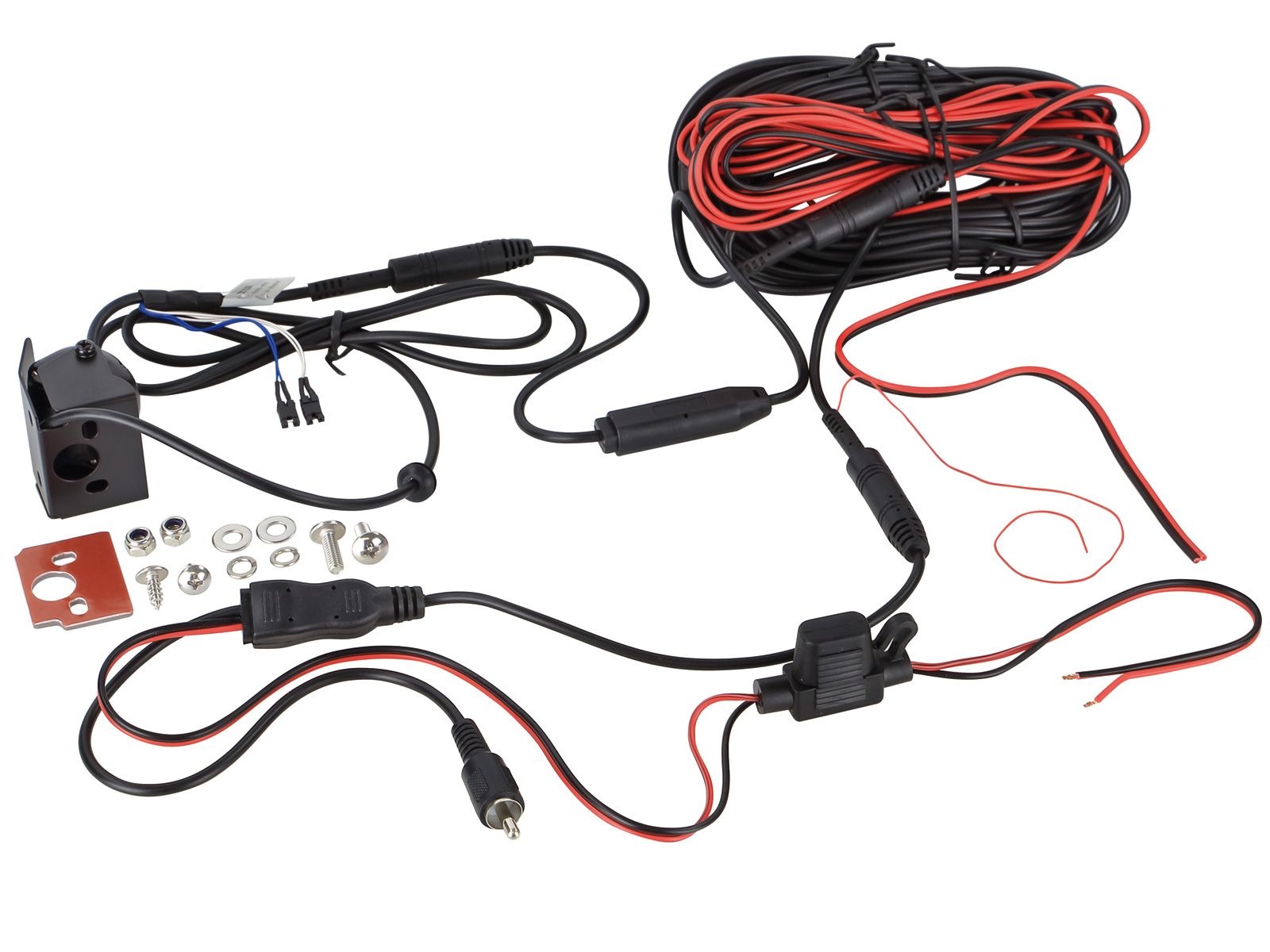

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
