ACV 9 Zoll Spiegelmonitor,universal, 2 Video Eingänge, Splitscreen - 771000-6233

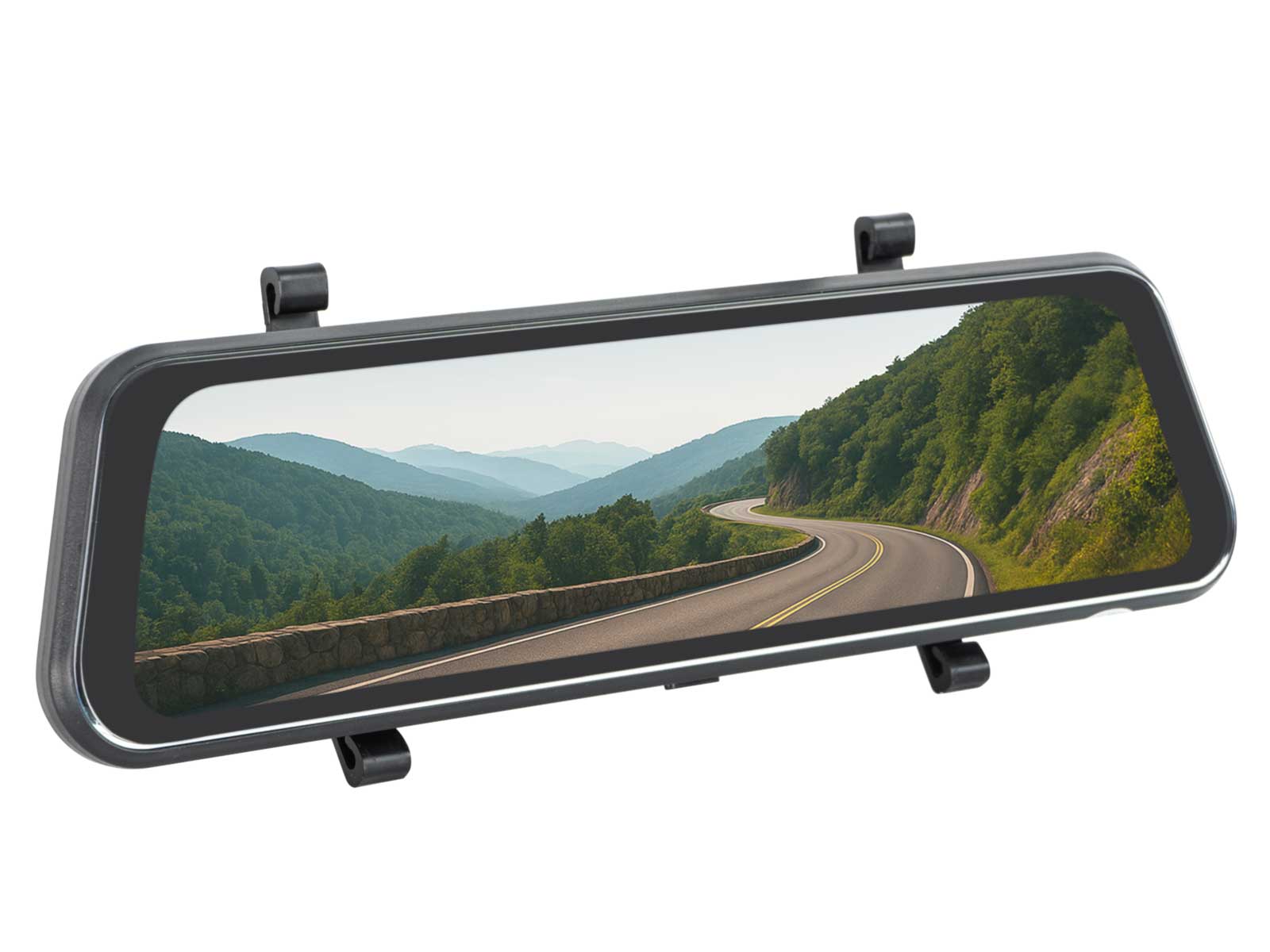

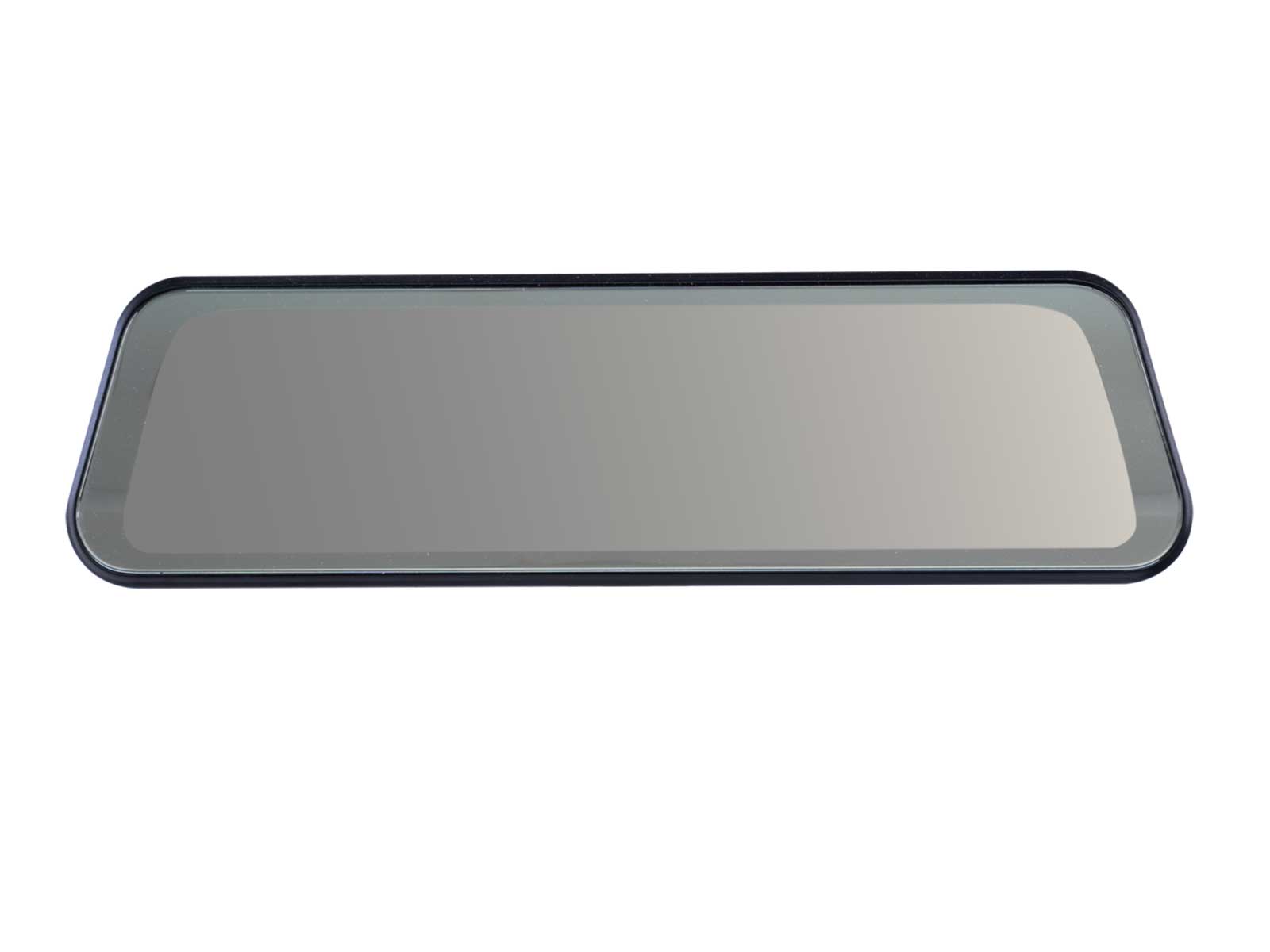

Dieser 9"-Spiegelmonitor ist für die Nachrüstung im Fahrzeug konzipiert und wird über einen Universalhalter an OEM-Innenspiegeln befestigt. Durch zwei Video-Eingänge für CVBS- und AHD-Signale kann er z. B. mit Rückfahr- oder Frontkameras kombiniert werden. Die Umschaltung auf Kameraquellen kann per Trigger erfolgen; zudem unterstützt der Monitor Einzelbilddarstellung und Splitscreen.

Produktmerkmale:

• 2 Video-Eingänge (CVBS / AHD): geeignet für unterschiedliche Kamerasignale und für den Betrieb von zwei Videoquellen.
• Automatische Eingangssignalerkennung: erkennt das anliegende Signal und erleichtert die Integration.
• Einzelbilddarstellung und Splitscreen: wahlweise Anzeige einer Quelle oder gleichzeitige Darstellung beider Eingänge.
• Kameraumschaltung per Trigger: automatische Umschaltung auf eine Kameraquelle bei anliegendem Schaltsignal (z. B. Rückwärtsgang).
• Selbstdimmend: an wechselnde Lichtverhältnisse angepasst für eine angenehmere Anzeige.
• Touchscreen: Bedienung direkt am Monitor.

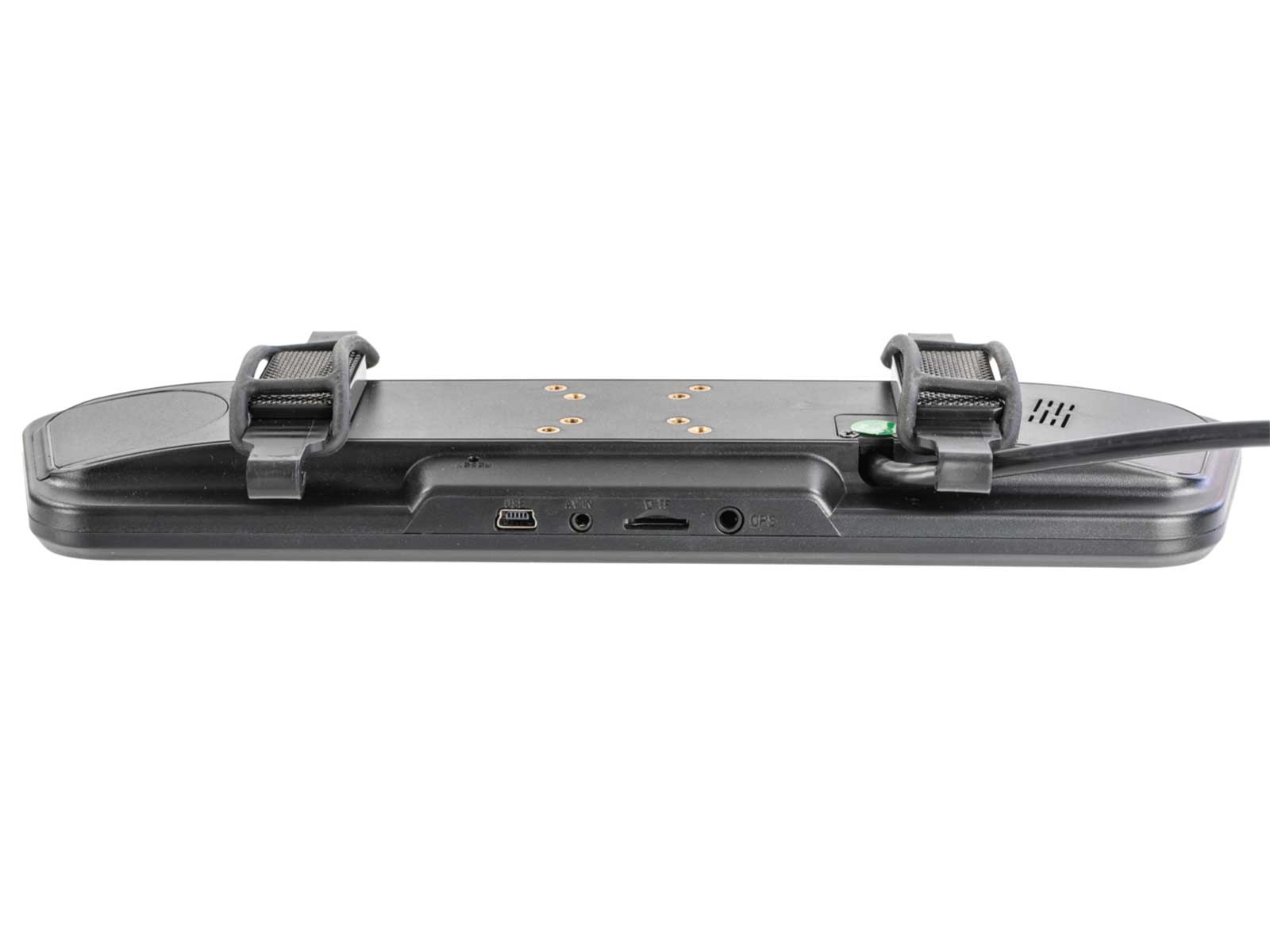

• Universalhalter für OEM-Spiegel: Befestigung am vorhandenen Innenspiegel ohne fahrzeugspezifische Spiegelausführung.

Technische Daten:

• Spiegelmonitor universal 9" mit 2 Video-Eingängen (CVBS/AHD) und Splitscreen
• Monitorgröße: 9"
• Video-Eingänge: 2 (CVBS / AHD)
• Darstellungsmodi: Einzelbilddarstellung, Splitscreen
• Funktionen: selbstdimmend, Touchscreen, automatische Eingangssignalerkennung
• Kameraumschaltung: Trigger
• Montage: Universalhalter zur Befestigung an OEM-Spiegeln
• Aufbau: Kunststoff mit Klemmbefestigung
• Farbe: Schwarz / Anthrazit
• Kameraeingang: 2 x 4 Pin acv-Systemstecker(m) Durchmesser 5,2mm
• Kamerasupport: CVBS, AHD 720P, AHD 1080P
• Auflösung: 1280 x 320 (RGB)
• Helligkeit: 600 cd/m²
• TV System: PAL / NTSC
• Spannungsversorgung: +12 V / +24 V / +36 V Gleichspannung
• Abmessungen: 257 x 72 x 21 mm
• Betriebstemperatur: -20 °C bis 70 °C
• Aufbewahrungstemperatur: -30°C - 80°C

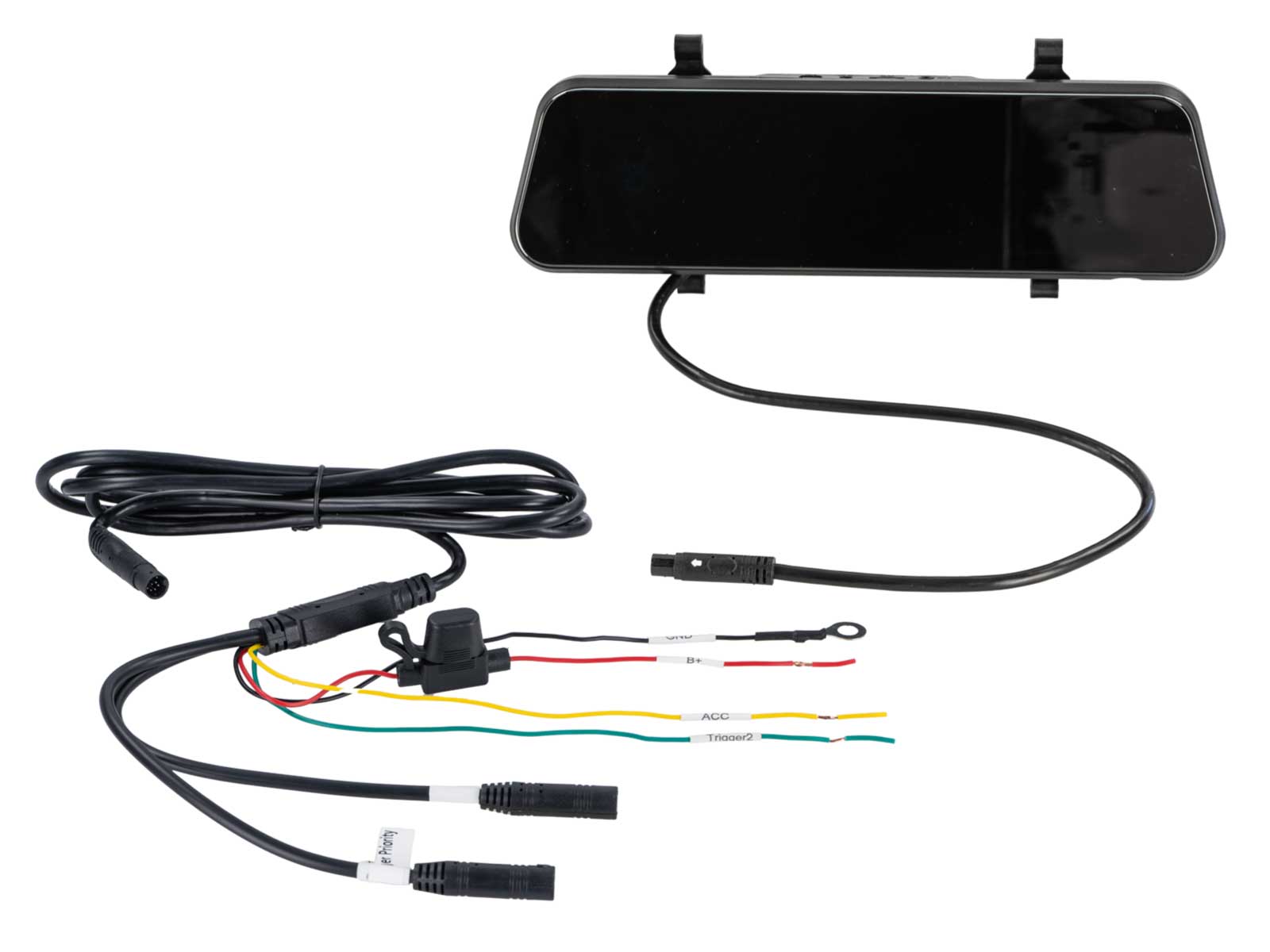

• Anschlusskabel am Monitor (cm +/-): 10-Pin Systemstecker (f)
• Anschlusskabel 200 cm +/-:
  - 10-Pin Systemstecker (m)
  - 2 x 4-Pin acv-Systemstecker (m), Durchmesser 5,2 mm: Video
  - Gelb: Versorgungsspannung , Schwarz: Masse/GND, Grün: Triggersignal Kamera 2
• Sprachen: Englisch, Deutsch, Italienisch, Portugisisch, Französisch, Niederländisch
• Hinweis:
  Anschluss:
  - gelb: +12V - +24V - 36V geschaltet laststabil
  - schwarz: Masse GND Klemme 31 Karosserie
  - grün: +12V - +24V - +36V Triggersignal Videoumschaltung

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
