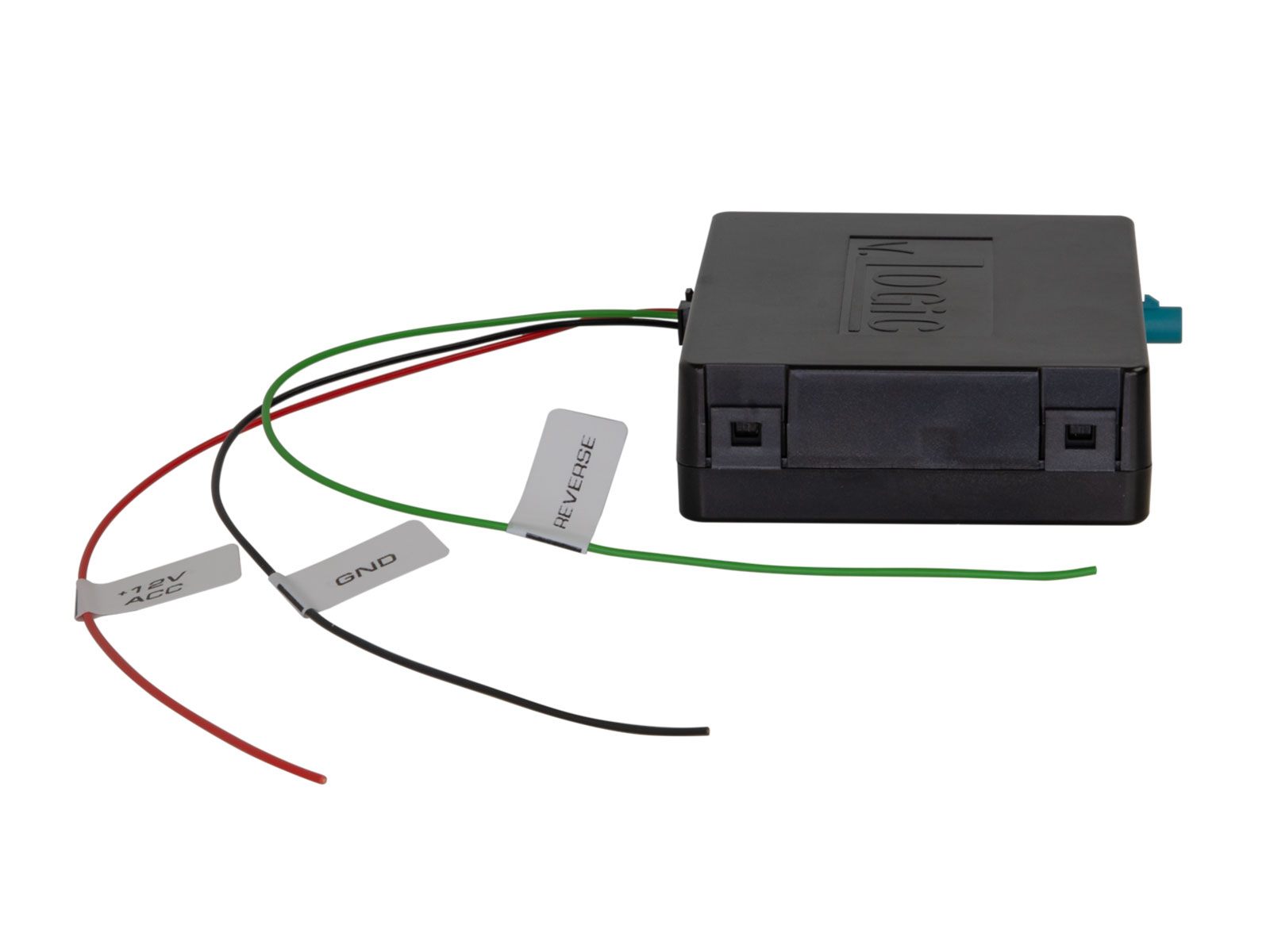

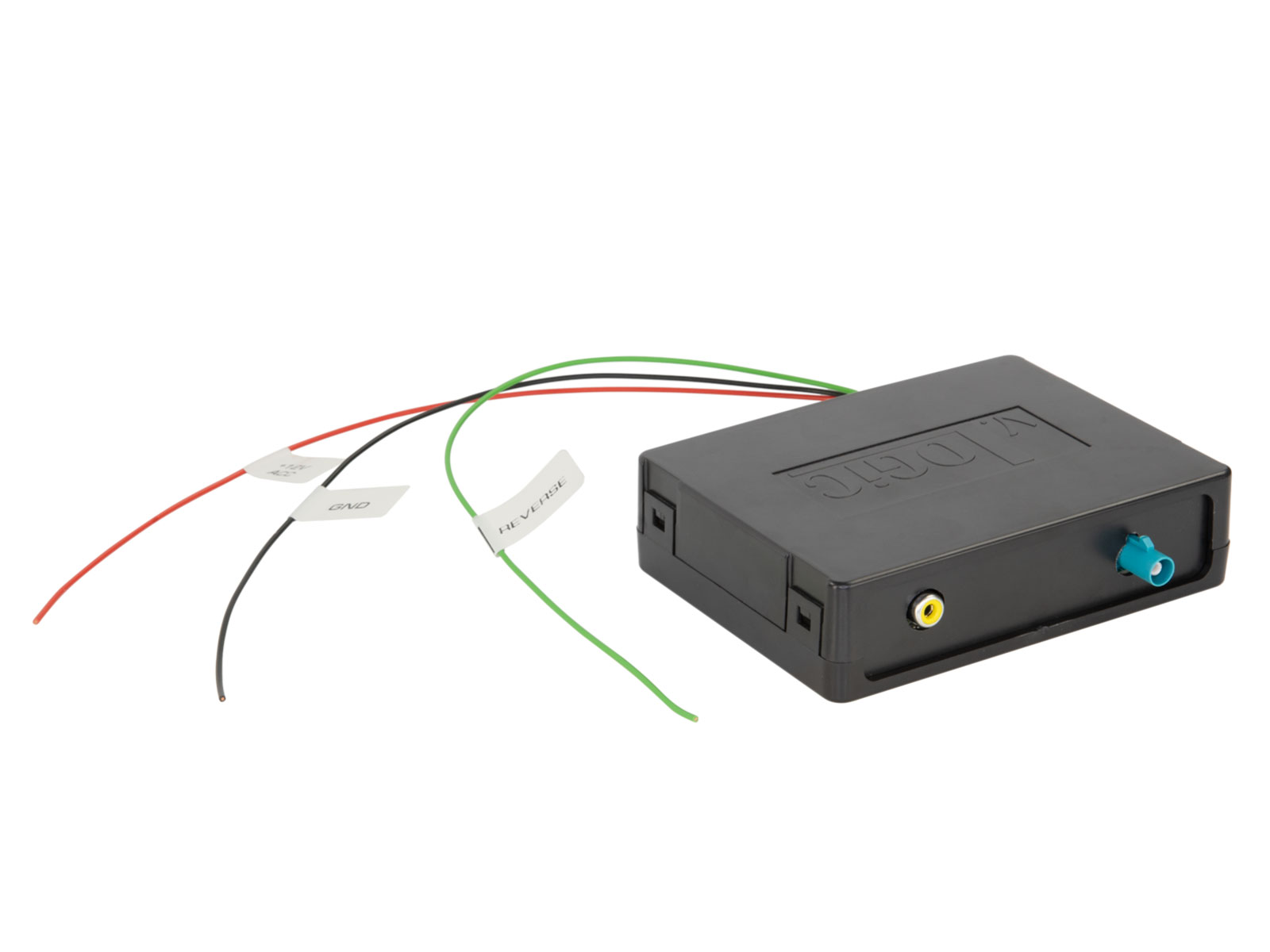

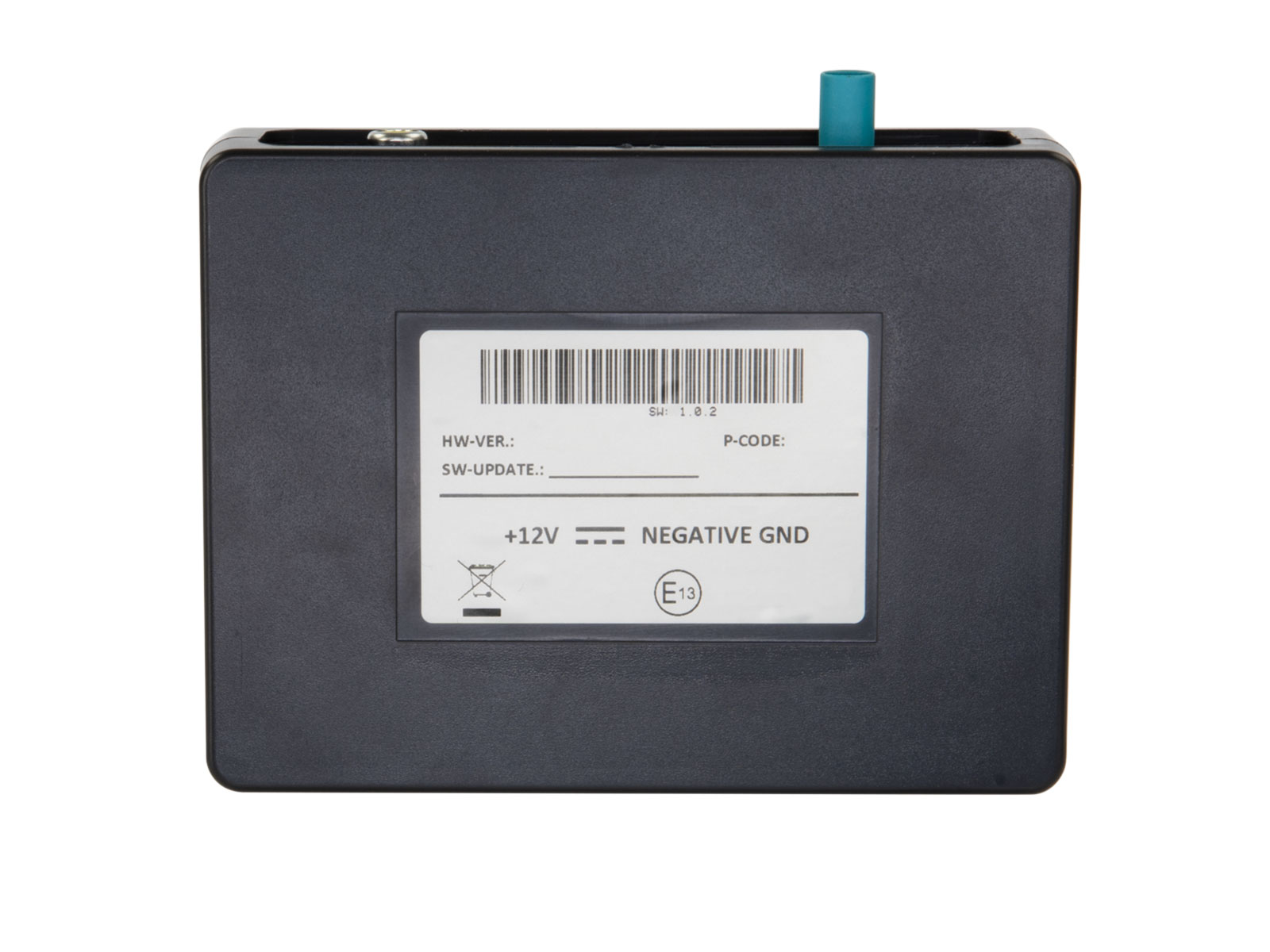

ACV Rückfahrkamera Interface OEM Kamera für Fiat Ducato 2021-2022 - 771094-1031

• Rückfahrkamera Adapter für Fiat
• Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.
• Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.
• Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das +12V Rückfahrsignal zur Verfügung oder dieses muss an geeigneter Stelle im Fahrzeug angeschlossen werden.
• Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.
• Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.
• Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.
• Hinweis:
  Anschluss: lose Kabel

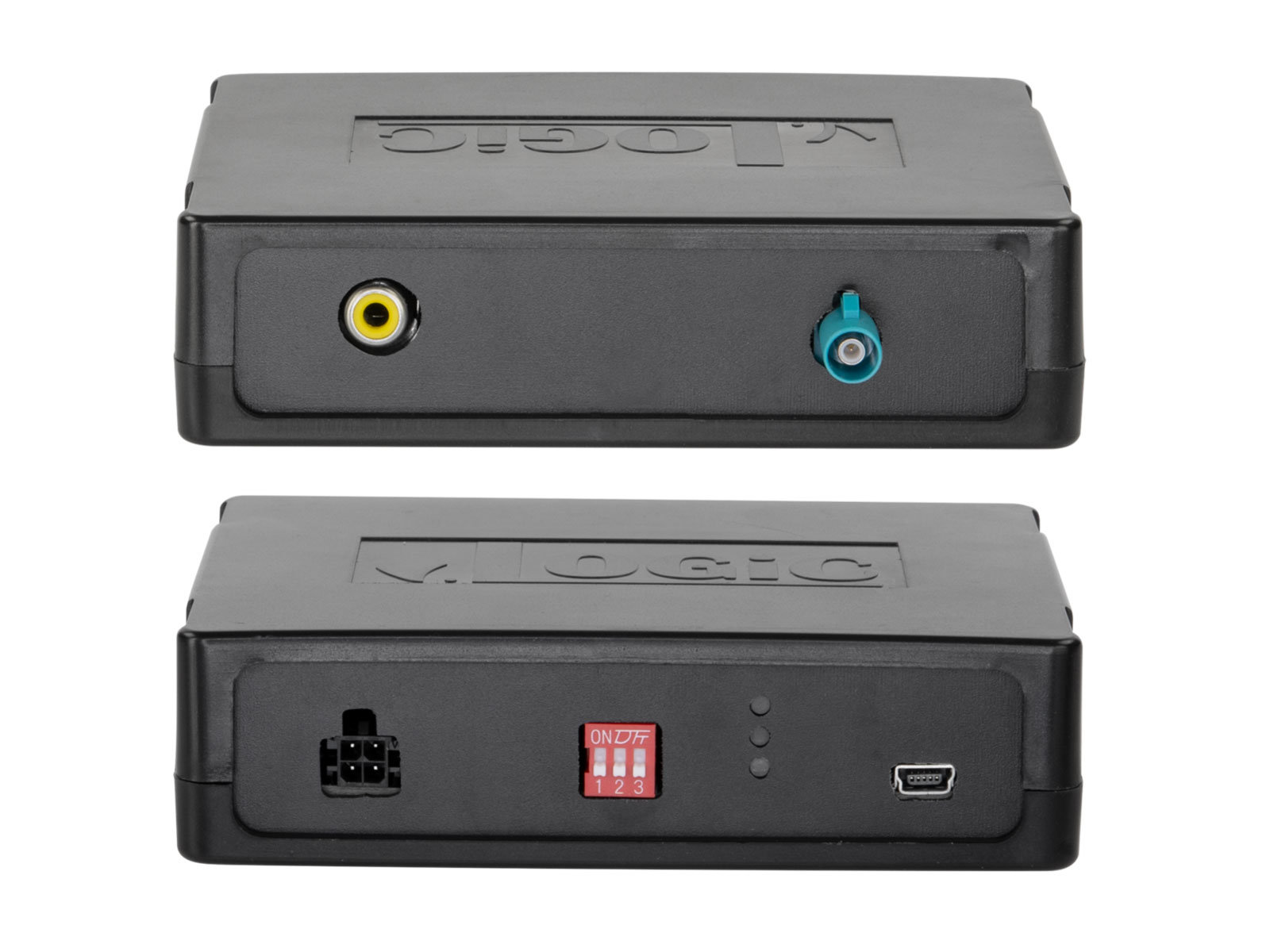

  Anschluss: OEM Kamera Fakra(D) auf Cinch(m) gelb

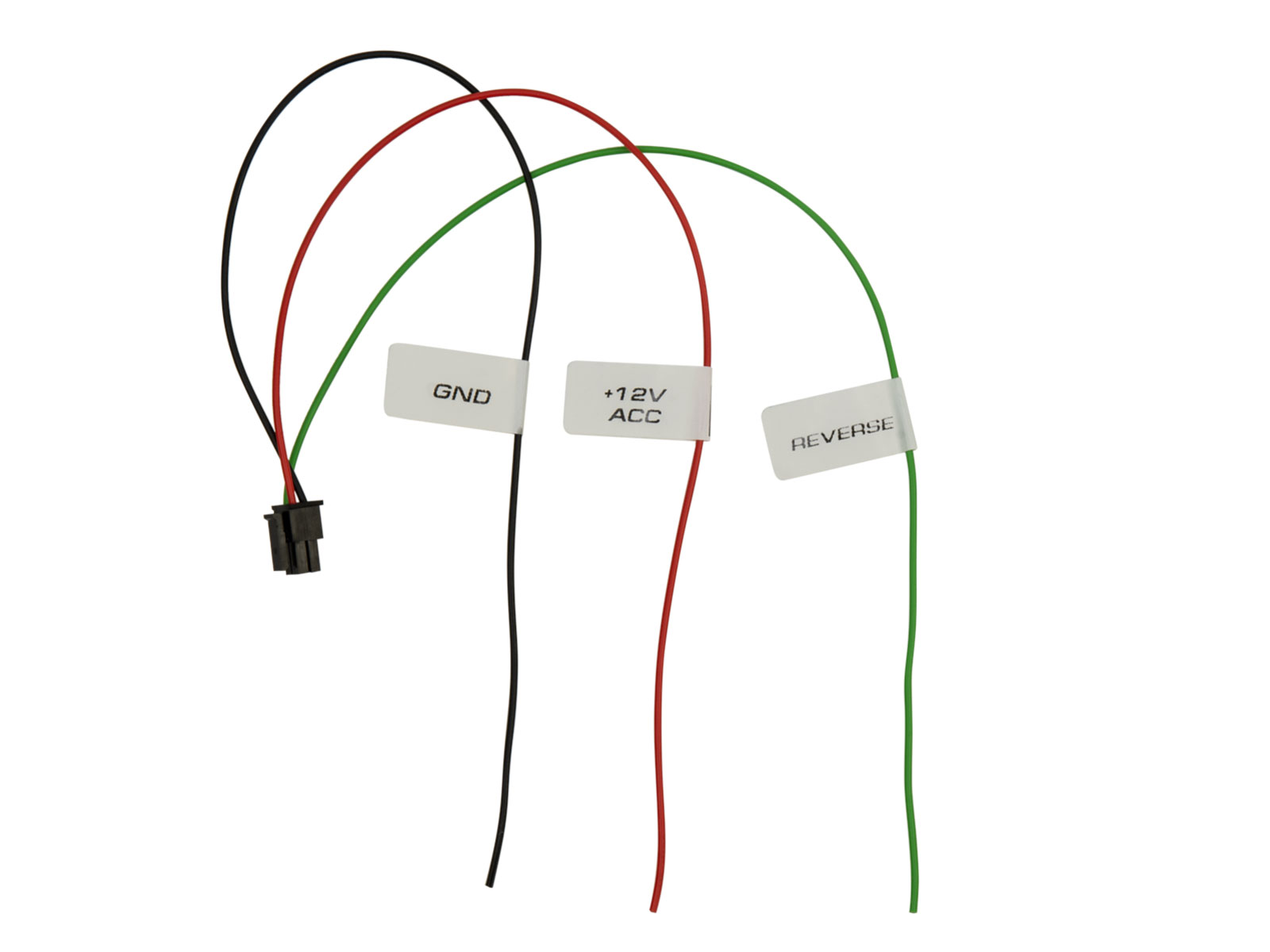

  Anschluss:
  - gelb: +12V Dauerstrom Klemme 30 abgesichert
  - rot: +12V Zündungsstrom Klemme 15 abgesichert
  - schwarz: Masse Klemme 31
  - orange: +12V Beleuchtung Klemme 58 abgesichert für AHD Funktion
  Kamerasignal:
  - Cinch(m) gelb auf CVBS
  - Cinch(m) gelb auf AHD Funktion Brücken rosa trennen
  - Cinch(m) gelb auf AHD 1080P Funktion Brücke rosa / grau trennen

kompatibel mit:

• Fiat Ducato (ZAF 250) 11/2021 - 2022

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
