Kenwood DMX5023DABS - Doppel-DIN MP3-Autoradio mit Touchscreen / Bluetooth / DAB / USB / Carplay

Hauptmerkmale

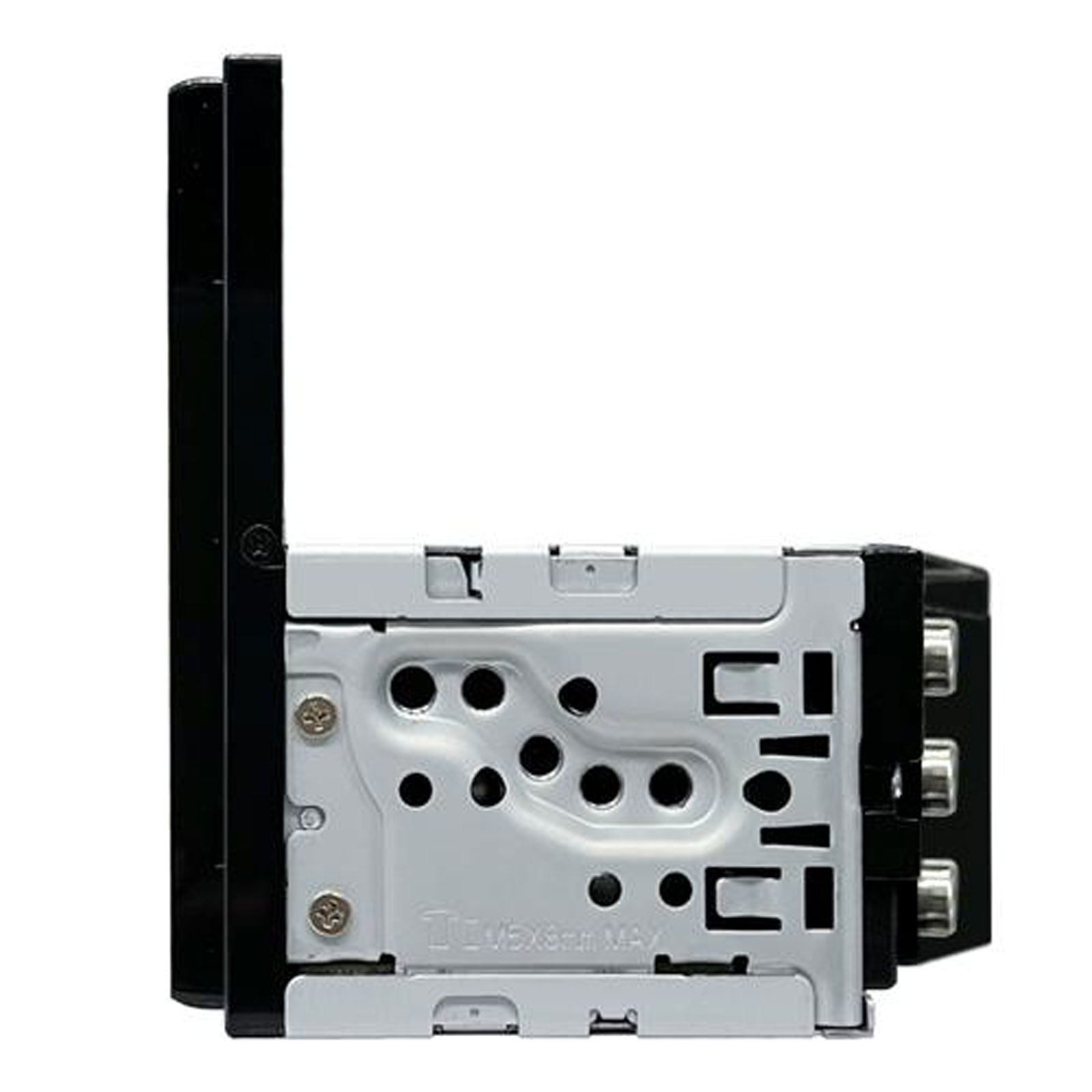

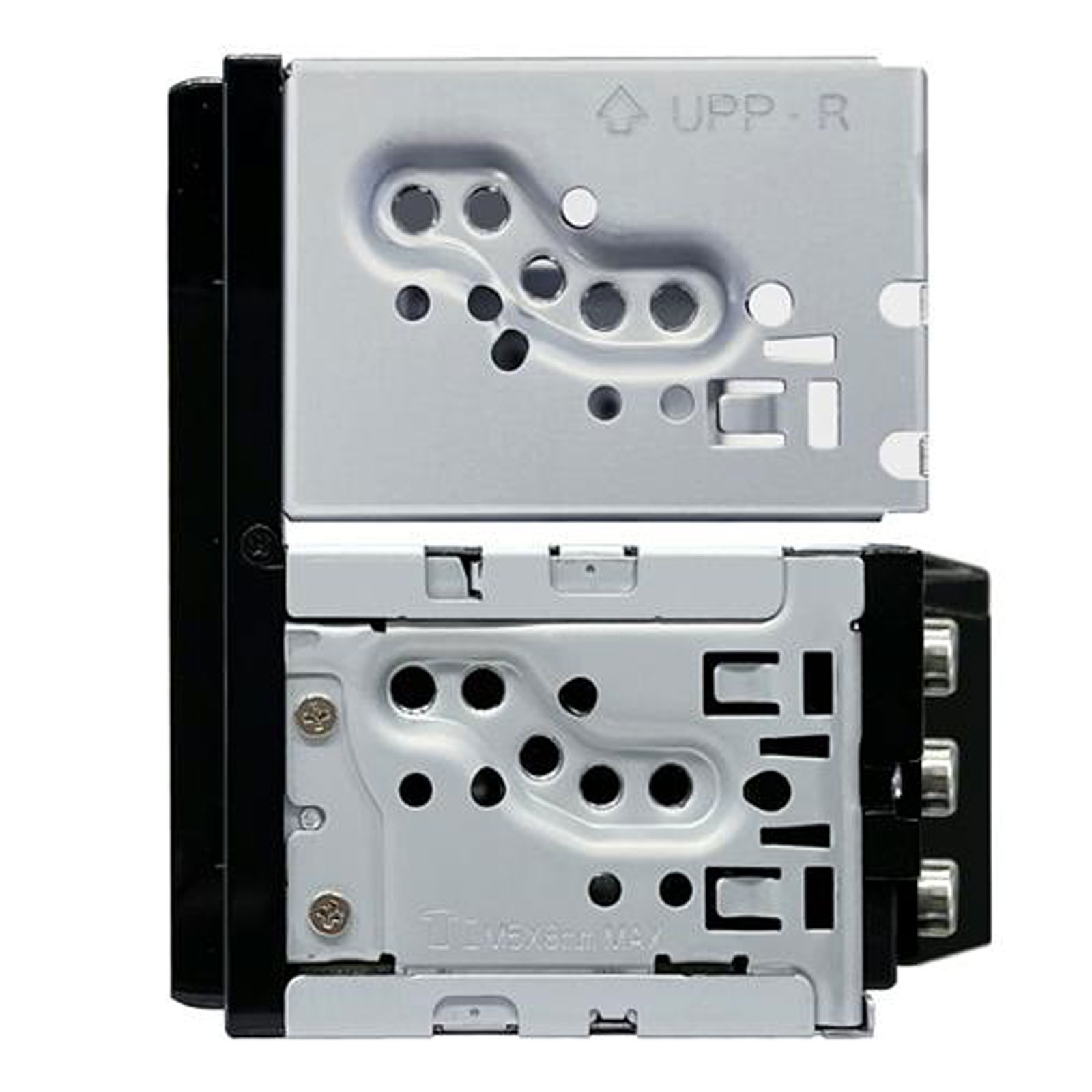

• lässt sich sowohl im DoppelDIN Schacht als auch im DIN Schacht verbauen
• 17,3 cm (6,8") hochauflösender WVGA-Doppel-DIN-Monitor mit kapazitivem Hochglanz-Touchpanel
• Reaktionsschnelle Touch Panel Steuerung

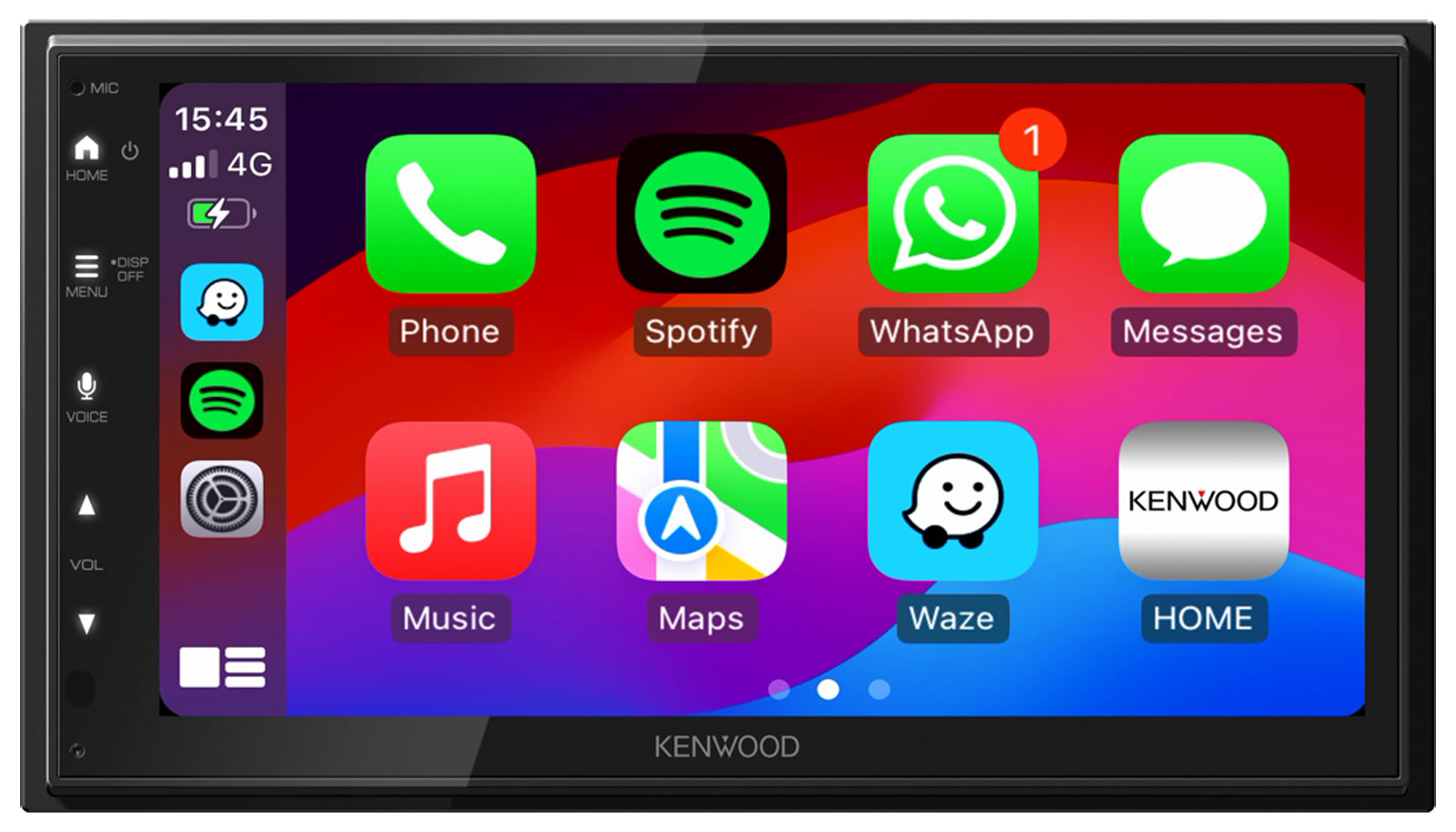

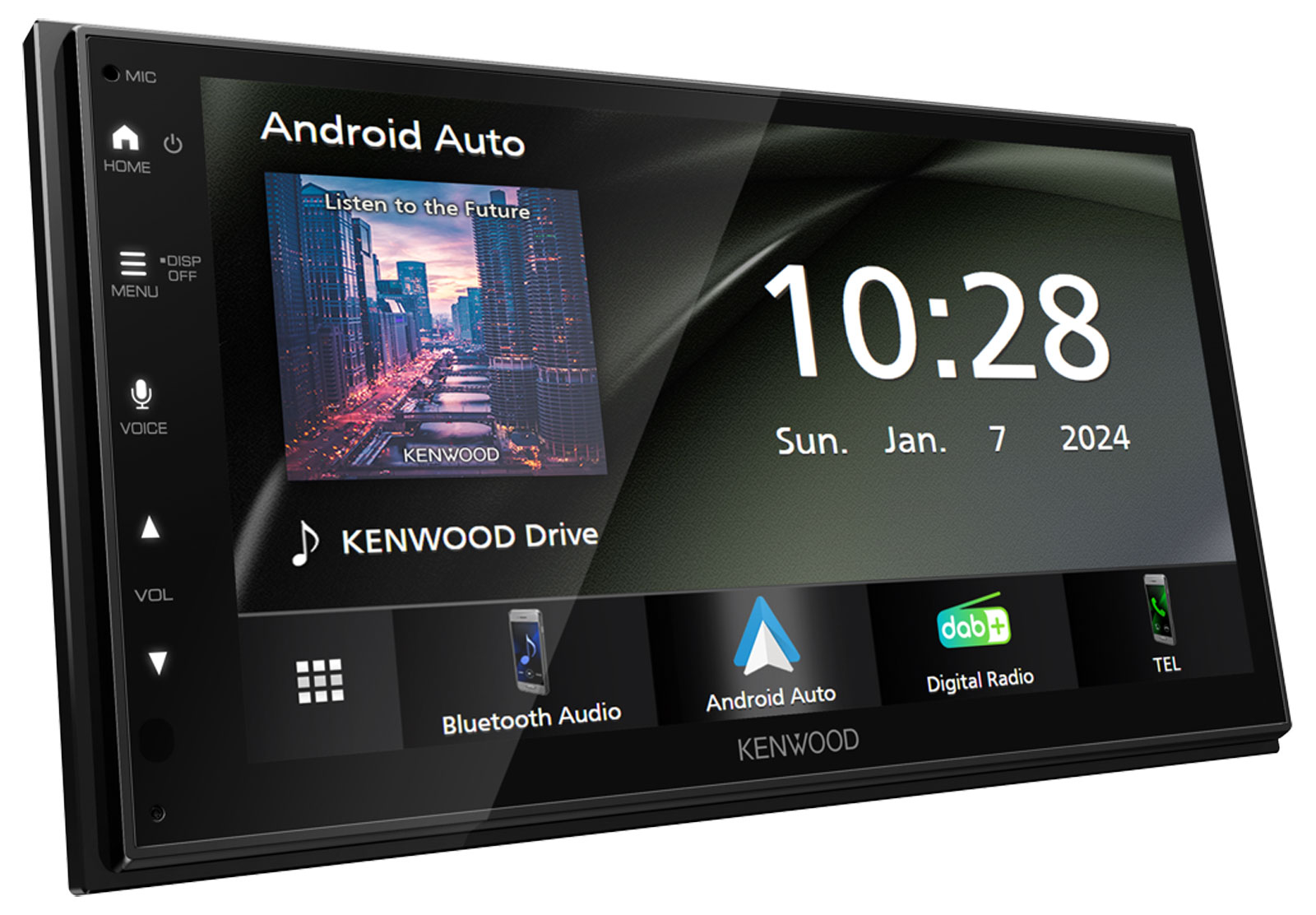

• Apple CarPlay und Android Auto zur Anbindung eines kompatiblen Smartphones per USB
• USB-Mirroring zur Spiegelung von iPhone/Android-Smartphones
• Spotify via CarPlay/Android Auto
• Integrierter Digitalradio-Empfänger inkl. automatischem Hin- und Herschalten zwischen DAB und UKW, Slide Show-Funktion
• Bluetooth-Modul für Handsfree (HFP 1.8) & A2DP (inkl. AVRCP 1.6)
• Integriertes Mikrofon für komfortable Freisprechfunktion, ohne zusätzlichen Verkablungsaufwand
• Rückseitiger USB-Anschluss für Audio- und Videodaten (MPEG1/2/4, H.264, MKV, WMV, JPEG sowie AAC, FLAC (192kHz/24bit), MP3, WAV & WMA
• iPod/iPhone-Steuerung über USB mit bis zu 2.1 Ampere-Ladefunktion
• Separater Anschluss für Rückfahrkamera
• Zusätzlicher rückseitiger Anschluss für optionales externes Kabelmikrofon
• Sehr geringe Einbautiefe (kein CD-Laufwerk): gesamt 86 mm
• Einstellbare Parkleitlinien für Rückfahrkamera einblendbar
• Soundprozessor mit 13-Band Graphic-Equalizer, Laufzeitkorrektur und digitaler Frequenzweiche
• 3 Vorverstärkerausgänge (Front, Rear, Sub) mit 2,5 Volt

Allgemeine Ausstattungsmerkmale

• DIN-Größe 2 DIN
• Übersichtliches GUI-Menü
• Wählbares GUI-Hintergrunddisplay
• Tastenbeleuchtung Weiß
• Pegelabsenkung mit linearer Lautstärkeaufblendung
• Beep-Ton
• Vorbereitet für IR-Fernbedienung, (KNA-RCDV331)
• Digitale Uhrzeit (24H)
• Integriertes Bluetoothmodul
• Integrierter DAB+ Tuner
• Made for iPhone
• Unterstützt Apple CarPlay
• Unterstützt Android Auto
• USB Mirroring for iPhone / Android
• Updatemöglichkeit

Ausstattungsmerkmale Display

• Display-Größe 6.8" Wide SVGA
• Displaytyp Anti-Blendeffekt
• Display Panel Kapazitiv
• Displayfolie Anti Fingerabdruck
• High Resolution WSVGA Screen 1024 x 600 pixel
• LCD Backlight Weiße LED
• Displaymodus 3 Modi (Normal / 16:9 / 4:3)
• Bildeinstellungen: Brightness, Tint, Color, Contrast
• Umschaltung der Tag-/Nachtanzeige Manuelle Synchronisierung
• Dimmerfunktion Auto / An / Aus
• Videoquellen Mirorring / CarPlay / Android Auto
• Display Mechanismus Nicht abnehmbar
• Automatische NTSC/PAL-Umschaltung automatisch
• Abschaltbare Displayanzeige

Ausstattungsmerkmale GUI

• OSDC-Typ Grafisch
• Text 14 Sprachen: Englisch(UK)(Standard), Englisch(US), Spanisch, Französisch, Deutsch, Italienisch, Niederländisch, Portugiesisch, Arabisch,  Hebräisch, Griechisch, Polnisch, Tschechisch, Ungarisch
• Demonstrationsmodus
• Individuelles Hauptmenü
• Eröffnungsscreen-Typ Standard
• Individuelle Hintergrundeinstellung 6 x voreingestellte + 2 x individuelle Einstellungen
• Automatische Rückfahrkameraeinblendung (R-CAM Interrupt)
• Rückfahrkamera Parkhilfslinien Ja, Anpassbar

Ausstattungsmerkmale Tuner

• UKW-Empfang
• AM (MW/LW) Empfang
• Senderabstimmung (Auto 1 / Auto 2 / Manuell)
• Up/Down Sendersuchlauf
• Stationsspeicher (UKW/MW) 36 Speicher (24UKW / 12MW)
• Automatische Senderspeicherung (AME)
• Radio Daten System
• Radio Text Plus
• Verkehrsinformationen
• Lokale Suche
• AR Regional Auswählbar: AF/AF Reg/OFF
• Enhanced Other Networks
• Programmarterkennung (PTY)

Ausstattungsmerkmale DAB

• Integrierter DAB+ Tuner
• Zertifizierung durch Digital Radio Tick Mark
• Automatische Sendersuche
• Sendersuche Auto1 / Auto2 / Manuell
• Anzahl der Stationsspeicherplätze 15 Bänder 1 Speicherplatz
• Senderliste in alphabetischer Reihenfolge
• Alphabetische Sendersuche
• Automatische DAB-UKW Umschaltung
• Digitalradio mit Seamless Blending
• DLS (Dynamic Label) - Textinformationen, die zusätzlich zum Audiosignal vom jeweiligen Sender ausgestrahlt werden
• PTY (Programme Type) Suche
• Ausgabe von Meldungen (ASW-Select)
• Slide Show Funktion
• Soft linking
• Ein/Aus-Schalter für externe Antennenstromversorgung

Ausstattungsmerkmale Bluetooth: Allgemein

• Freisprecheinrichtung HFP (Hands Free Profile) Ver. 1.8
• Audiodatenübertragung A2DP (Advanced Audio Distribution Profile) Ja, (SBC/AAC)
• Einfaches sicheres Pairing
• Zugriff auf Telefonbuch (PBAP)
• Anzahl Einträge Anrufhistorie Up to 20 entries of dialed, received and missed calls
• AVRCP Profil, V1.6
• iPhone & Android automatische Kopplung über USB
• Privater Modus
• Anklopffunktion
• Sprachsteuerung
• Rauschunterdrückung
• Echokompensator
• Hochwertiges Mikrofon mit Geräuschunterdrückung Integriert
• Firmware-Aktualisierung, in Verbindung mit Systemupdates

Abspielbare Audio-Dateien

• AAC Dateien sind abspielbar USB
• Wiedergabe von MP3 Dateien USB
• Wiedergabe von WMA Dateien USB
• Wiedergabe von WAV Dateien USB
• Wiedergabe von FLAC Dateien USB

Abspielbare Video-Dateien

• Wiedergabe von MPEG1/2 Videodateien USB
• Wiedergabe von MPEG4 Videodateien USB
• Wiedergabe von WMV Videodateien USB
• Wiedergabe von H.264 Videodateien USB
• Wiedergabe von mkv Dateien USB

Ausstattungsmerkmale USB

• USB - Anschluss Ja, rückseitig / 1 m Kabel/ fest
• USB Standard 2.0 High speed
• Drive Change
• Dateisystem FAT16 / FAT32 / exFAT / NTFS
• Anzeige der Tag Informationen (ID3)
• Anzeige Albumcover Ja
• Wiederholfunktion Ordner/Dateien/Alles
• Zufallswiedergabe Ordner
• Kategoriesuche
• Link Suche
• Wiedergabe fortsetzen (Resume Play)
• Spielzeitanzeige
• USB ports maximum output current 2.1A

Ausstattungsmerkmale iPod

• Verbindung über: USB / Bluetooth
• Plug & Play
• Made for iPhone
• Anzeige der Tag Informationen (ID3)
• Spielzeitanzeige
• Listenzugriff
• Album Cover-Anzeige
• Zufallswiedergabe
• Wiederholfunktion
• Skip
• iAP über Bluetooth
• Unterstützt Apple CarPlay über USB

Austattungsmerkmale Android-Smartphone-Anschluss

• Anschluss USB / Bluetooth
• Apple CarPlay über USB
• Android Open Accessory Protocol (Für Android Auto)

Ausstattungsmerkmale Audio

• Max. Ausgangsleistung 4 x 50W
• Primary Power Output 4 x 22W
• Vorverstärkerausgang 2 RCA : FRONT/REAR + SUB(mono)
• Ausgangspegel des Vorverstärkerausgangs 2,5V
• Volume Offset
• Volume Type DSP
• Integrierte Verstärkerabschaltung
• Klangeinstellung
• Piepton An/Aus

Ausstattungsmerkmale DSP

• Voreinstellung der Hörbereichs 4 Speicher
• Equalizerbänder 13 Bänder
• Manuelle Equalizereinstellung
• Equalizer-Pegeleinstellungen, +9dB / -9dB
• Zeitverzögerung 0 ~ 610cm
• HPF Übernahmefrequenzen 14 steps
• HPF Flankensteilheit 5 Schritte
• Tiefpassfilter Einstellung "Non-Fading"
• Übernahmefrequenz des Tiefpassfilters 14 steps
• LPF Flankensteilheit 5 Schritte
• X'over
• Lautsprechergröße einstellbar
• Separate Einstellung des Audiopegels für jeden Kanal
• Loudness
• Hochtönerpegel
• Bass-Boost-Funktion
• Lautstärkeanpassung Audioquelle unabhängig einstellbar

Anschlussmöglichkeit

• Stromanschluss 22pin (New Type) to ISO
• Anschluss für Rückfahrleitung
• Parksensorkabel
• Schaltspannungsanschluss (P. CON.)
• Manuelle Helligkeitseinstellung (Dimmer)
• Vorverstärkerausgänge 2 x RCA (Front/rear) + Sub (mono)
• AV-Input (Nicht tauschbar) (Mini-jack) audio & video
• Videoausgang 1x Cinch (Quelle: USB)
• Separater Anschluss für Rückfahrkamera spezieller Cinch Videoeingang (RCA)
• GPS-Antenneneingang GPS-Antenne im Lieferumfang
• UKW/AM-Antennenanschluss JASO Anschluss
• DAB-Antennenanschluss SMB
• Anschluss für Freisprechmikrofon 3,5mm mini-jack (optional erhältlich)
• Anschluss für OEM Lenkradfernbedienung Ja, Optionales Interface wird benötigt

Technische Daten Tuner

• UKW Bereich: 87,5 MHz - 108 MHz (in 50 kHz-Schritten)
• UKW Eingangsempfindlichkeit 1,8μV/75 Ohm (S/N 30 dB)
• UKW Übertragungsbereich 30 Hz ~ 14 kHz (± 3 dB)
• UKW Signal-Rauschabstand (Mono) 50 dB
• UKW-Kanaltrennung (1 kHz) 35 dB
• MW-Bereich: 531 kHz - 1611 kHz (in 9 kHz-Schritten)
• MW-Eingangsempfindlichkeit 99 μV

Technische Daten DAB

• Band III - Frequenzbereich 174,928 MHz - 239,2 MHz
• Mode Band III
• Empfindlichkeit - 98 dBm
• Signal/Rauschabstand 82 dB
• Audioformat MPEG1 Audio Layer II, MPEG4 HE-AAC V2
• Ausgangsspannung 14V (10,5V to 16V allowable)
• Maximal Strom < 100 mA

Technische Daten Bluetooth

• Standard Bluetooth V5.0
• Übertragungsfrequenzen 2,402 - 2,48 GHz
• Ausgangsleistung +9 dBm (max), Power Class 1
• Max. Reichweite rund 10 Meter
• HFP (Hands Free Profile) Ja, V 1.8
• Audiodatenübertragung A2DP (Advanced Audio Distribution Profile) Ja, V 1.3
• Audio-Formate SBC/AAC
• AVRCP (Audio Video Remote Control Profile) Ja, V1.6
• PBAP (Phonebook Access Profile) Ja, V1.2

Technische Daten USB

• Kompatibilität der USB-Version USB 2.0 High Speed
• Dateisystem FAT 16/32 / exFAT / NTFS
• Max. Stromaufnahme 2100 mA
• D/A-Wandler 24bit
• Videoformate MPEG1/2/4, WMV, H.264, mkv
• Audioformate MP3, WMA, AAC, WAV, FLAC

Technische Daten Audio

• Maximale Leistung 50 W x 4
• Ausgangsleistung (DIN45324, +B=14,4 V) 22 W x 4
• Frequenzbereich 20 Hz ~ 20 kHz
• Ausgangspegel 2500 mV / 10 kOhm
• Impedanz des Vorverstärkerausgangs 1400 Ohm
• Lautsprecherimpedanz 4 Ohm ~ 8 Ohm

Technische Daten Video

• Farbsystem des externen Videoeingangs NTSC/PAL
• Externer Videoeingangspegel (Cinch) 1 Vss / 75 Ohm
• Videoausgangspegel (Cinch) 1 Vss / 75 Ohm

Technische Daten Monitor

• Bildschirmdiagonale 6,8 Inches Wide
• Display-System Transparentes TN LCD Panel
• Antriebssystem TFT Active Matrix Bildschirm
• Anzahl der Pixel 1843200 Pixel (1024 (H) x 600 (V) x RGB
• Sichtbare Pixel 99,99 %
• Pixelanordnung RGB-Streifen-Arrangement
• Hintergrundbeleuchtung LED (Light Emitting Diode)

Technische Daten Allgemein

• Betriebsspannung 14,4 V (10,5 ~ 16 V zulässig)
• Abmessungen (B x H x T) 178 x 100 x 86 mm
• Gewicht 1070 g.
• Gewicht (inklusive Abdeckblende & Einbaurahmen) 1,07 kg

Lieferumfang

• Ausbauwerkzeug 2 Stück
• Abdeckrahmen
• Einbaurahmen
• Stromanschlusskabel 25 cm
• GPS-Antenne
• Mehrsprachige Bedienungsanleitung enthalten
