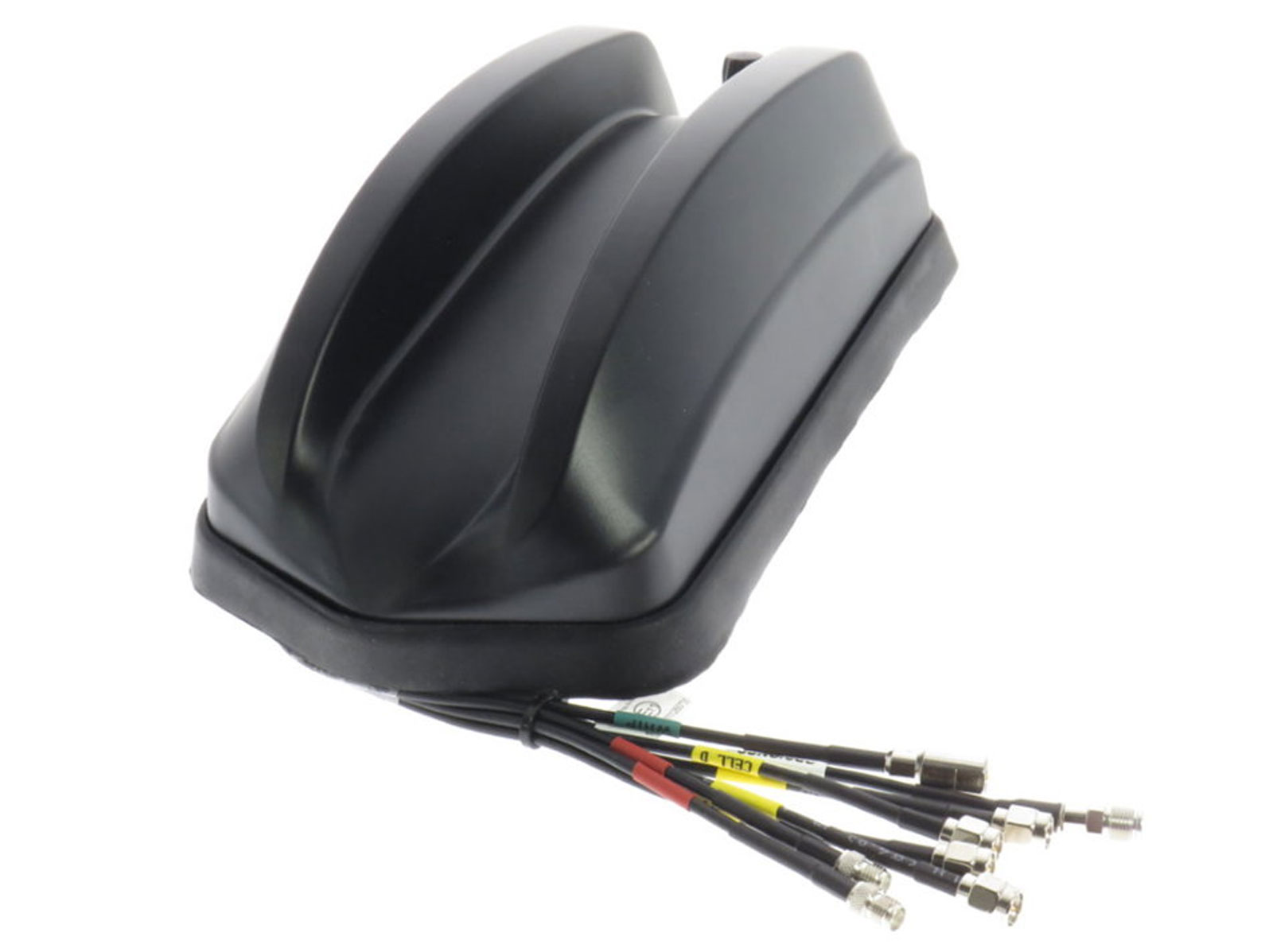

Panorama Dachantenne 4x LTE/ 5G / 3x WLAN / GPS / opt. UKW/DAB+, schwarz, 0,3 m Kabel - GPSD4-6-60-T

Panorama Antenne passend für alle LTE und 5G Router.
Insbesondere für RUTC50, aber auch abwärtskompatibel zu RutX50, RutX14, RUTX12, RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.
Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G und 3 Empfangselemente für WI-FI (MIMO 3x3). Damit unterstützt Sie besonders die schnellen 5G Router, die es ermöglichen 2 Modems parallel zu nutzen und somit die Übertragungsgeschwindigkeit zu verdoppeln.

Technische Daten:

• GPS/GNSS Elements: 1x 1562-1612 MHz
• 4G/5G Elements: 4x 617-960, 1427-6000 MHz
• WiFi Elements: 3x 2.4 / 5.0 / 7.1GHz
• Zusatzstrahleranschluss: Strahlerabhängig (optional für UKW/DAB+)
• Spitzenwert der Verstärkung (Isotrop) 4G/5G Elemente:
  - 5dBi (617-960MHz)
  - 8dBi (1427-4200MHz)
  - 9dBi (4900-6000MHz)
• Spitzenwert der Verstärkung (Isotrop) WiFi-Elemente:
  - 7dBi (2396-2485MHz)
  - 11dBi (4900-7200MHz)
• GPS/GNSS-Daten:
  - Frequenzbereich (MHz): 1562-1612
  - Verstärkung: LNA: 26dB
  - Polarisation: Rechtshändig zirkular
  - Betriebsspannung: 3-5V DC (gespeist über Koax)
  - Stromstärke: Typisch <20mA
• Maße:
  - Gesamthöhe: 82 mm
  - Gesamtlänge: 253 mm
  - Breite: 142 mm
• Temperaturbereich: -40° / +80°C
• Material: ASA, Silikongummi, Aluminiumlegierung
• Schutzklasse: IP69K
• Bohrloch: 19-20 mm
• Kabeltyp: FR RG174 (UN ECE R 118 Compliant)
• Durchmesser: 2,9 mm
• Länge: 30 cm
• Anschlüsse an Antenne:
  - 4 x SMA Stecker (m) 4G/5G
  - 3 x SMA Buchse (f) WIFI / WLAN
  - 1 x FME Buchse (f) GPS/GNSS
  - 1 x FME Stecker (m) für optional UKW/DAB+
• Farbe: schwarz
• Kabelsatzempfehlung: Wir empfehlen die optionalen Kabelsätze UNI-8L150 (Länge 1,5m) oder UNI-8L300 (Länge 3,0m)
• Hinweis: Wenn Sie die Antenne direkt an einen Router mit SMA Anschlüssen anschließen möchten, dann benötigen Sie noch folgende Adapter:
  - 3 x PAN-SAM-101 (für Wlan)
  - 1 x PAN-SAM-102 (für GPS)
• Diese Antenne ist in folgenden weiteren Ausführungen lieferbar:
  - PAN-ANT830B: Schwarz mit Kabelsatz in 3,0 m
  - PAN-ANT815B: Schwarz mit Kabelsatz in 1,5 m
  - PAN-ANT830W: Weiß mit Kabelsatz in 3,0 m
  - PAN-ANT815W: Weiß mit Kabelsatz in 1,5 m
• Besonderheit:
  - Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch ein optionales Strahler- / Verstärker- / Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Groundplane bekommen, d.h. auf Metall montiert werden. Ist das Dach aus einem nichtleitenden Material so können z.B. folgende Antennenträger genutzt werden: 15901, 15903, 15904 oder 15906. Bitte separat bestellen.
  - Ergänzungsset für UKW und DAB+ (Bitte separat bestellen.)
  - PAN-ANT285 (5,0m Kabellänge)
  - PAN-ANT287 (7,5m Kabellänge)
  - PAN-ANT2810 (10,0m Kabellänge)
