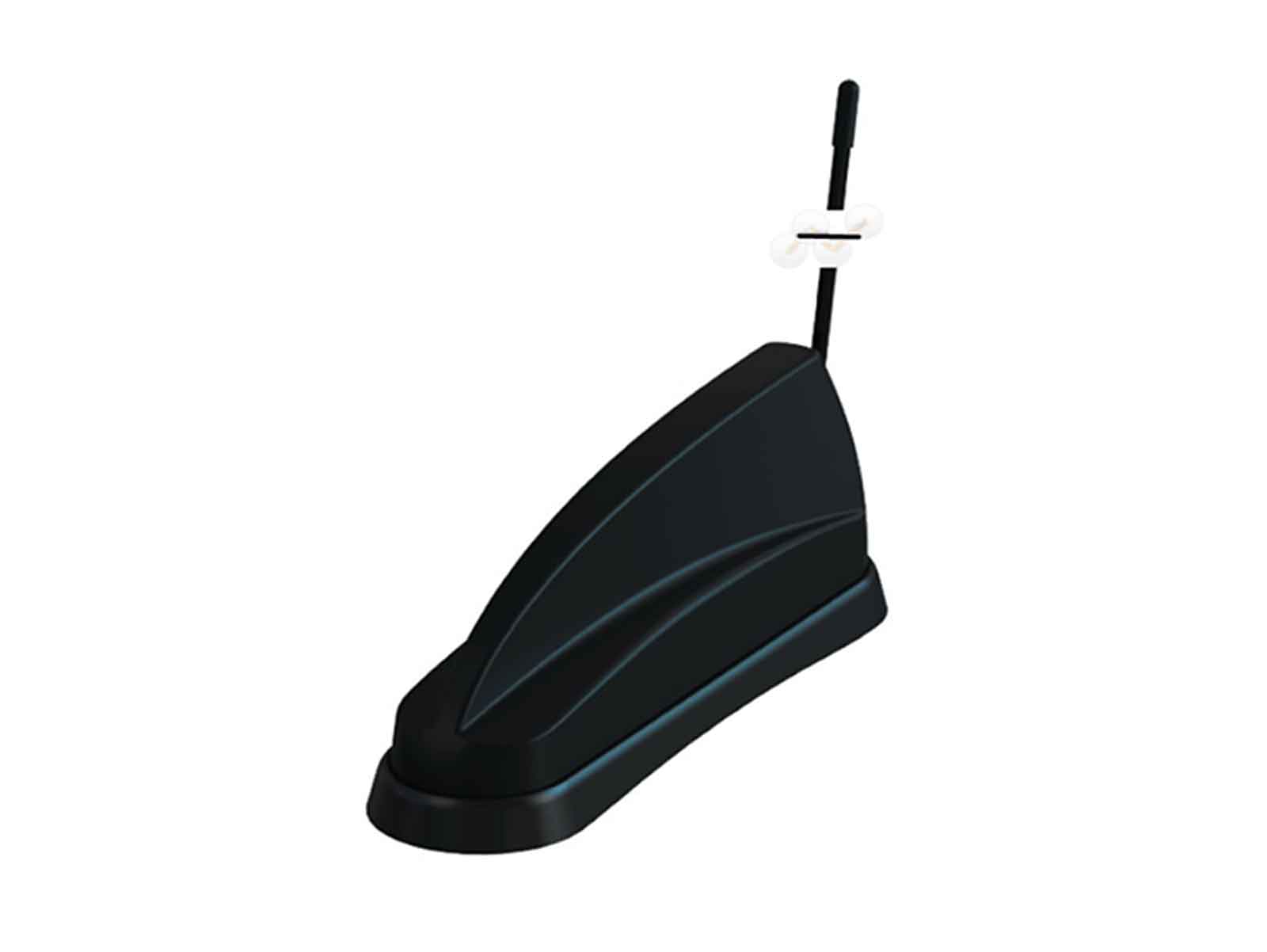

Panorama Dachantenne 2xLTE /5G /2xWLAN /GPS Haiantenne 0,3m Kabel, optional DAB+ - GPSD-6-60DW

Panorama Antenne passend für alle LTE und 5G Router
Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ und DVB-T2 verfügt. Durch ein optionales Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Groundplane bekommen, d.h. auf Metall montiert werden. Ist das Dach aus einem nichtleitenden Material so können z.B. folgende Antennenträger genutzt werden: 15901, 15903, 15904 oder 15906.
Insbesondere für RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.
Die Antenne zeichnet sich aus durch 2 Empfangselemente für LTE/5G und 2 x WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio- bzw. Fernsehzusatzanwendungen.

Eigenschaften:

• Farbe: schwarz
• Frequenz: Element 1: 1562-1612MHz
• Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
• Element 4 - 7: 2 x 2,4/5,0/7,1 GHz
• Gewinn:
• Element 1: 26dB
• Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
• Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
• Polarisation: Vertikal
• Strahlungsmuster: Omni-Direktional
• Widerstand: 50 Ohm
• Max. Eingangsleistung: 10W/ Hauptstrahler 60W
• Befestigung: 1-Loch Montage 18mm
• Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm
• Material: ASA schwarz
• Kabellänge: 300mm
• Stecker:
  - 2 x SMA Stecker (m) [4G/5G]
  - 2 x SMA Stecker (f) [WIFI]
  - FME Buchse (f) [GPS/GNSS]
  - Strahler: FME(m)
• Kabelsatzempfehlung: Wir empfehlen die optionalen Kabelsätze UNI-5L150 (Länge 1,5m) oder UNI-5L300 (Länge 3,0m)
• Diese Antenne ist in folgenden Ausführungen lieferbar:
  - PAN-ANT215: Schwarz mit Kabelsatz in 1,5 m
  - PAN-ANT230: Schwarz mit Kabelsatz in 3,0 m

Hersteller
Panorama Antennas Ltd, 61 Frogmore, SW18 1HF London, GB, sales@panorama-antennas.com

EU Verantwortliche Person
PUC antennas und equipment GmbH, Isaac-Newton-Straße 3, 59423 Unna, DE, info@puc.de

Dokumente
Bedienungsanleitung
