Multifunktionsantenne - GSM/UMTS/LTE/5G, GPS - Fakra C / D - Dachantenne Shark II - Calearo 7727098
UVP 119,99 € i -26%
89,00 EUR*
Lieferung: 30.04.24 - 02.05.24 **
Bestellung bis heute (29.04.24) - 14 Uhr
Produktinformationen
Hersteller Calearo
Modell 15-7727098
Artikel-Nr. 155-15-7727098
EAN 4026724025002
Produkteigenschaften
Empfangsbereich
2G (GSM)
3G (UMTS)
4G (LTE)
5G
GPS
Antennentyp
Dach
Haifisch
Multifunktion
Produktbeschreibung
Dachantenne GSM/UMTS/LTE GNSS(GPS/GLONASS/Galileo/Navstar)

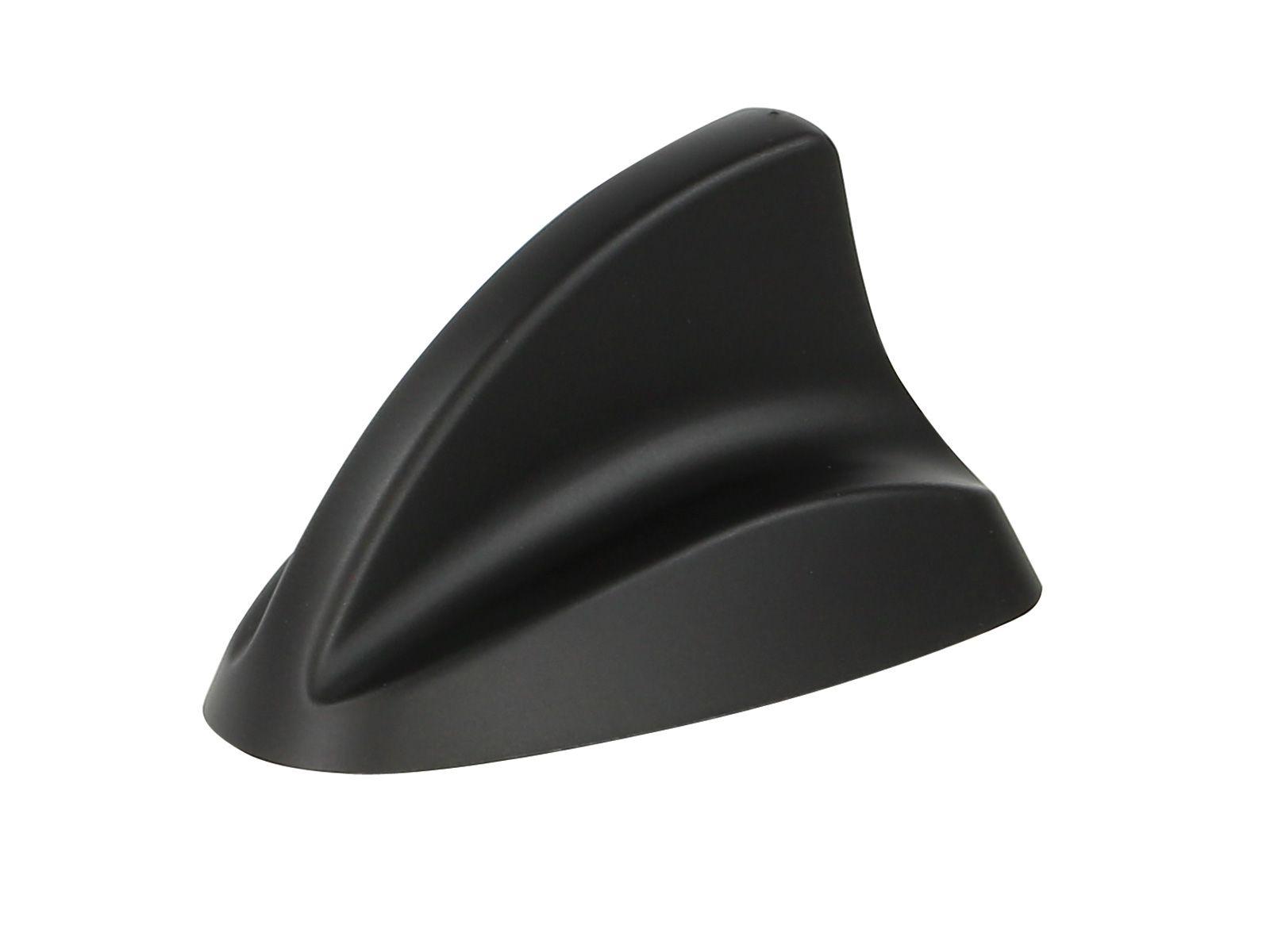

Bauform Shark II
Empfangsarten: GSM/UMTS/LTE/5G, GNSS
Einbauort: Dach hinten
Bohrung rund: 19 mm
Bohrung quadrat: 15 mm x 15 mm
Anzugsmoment: 6,5 nm +/- 20%
Antennenfuß: L = 11,7 cm / B = 7,6 cm / H = 6,2 cm

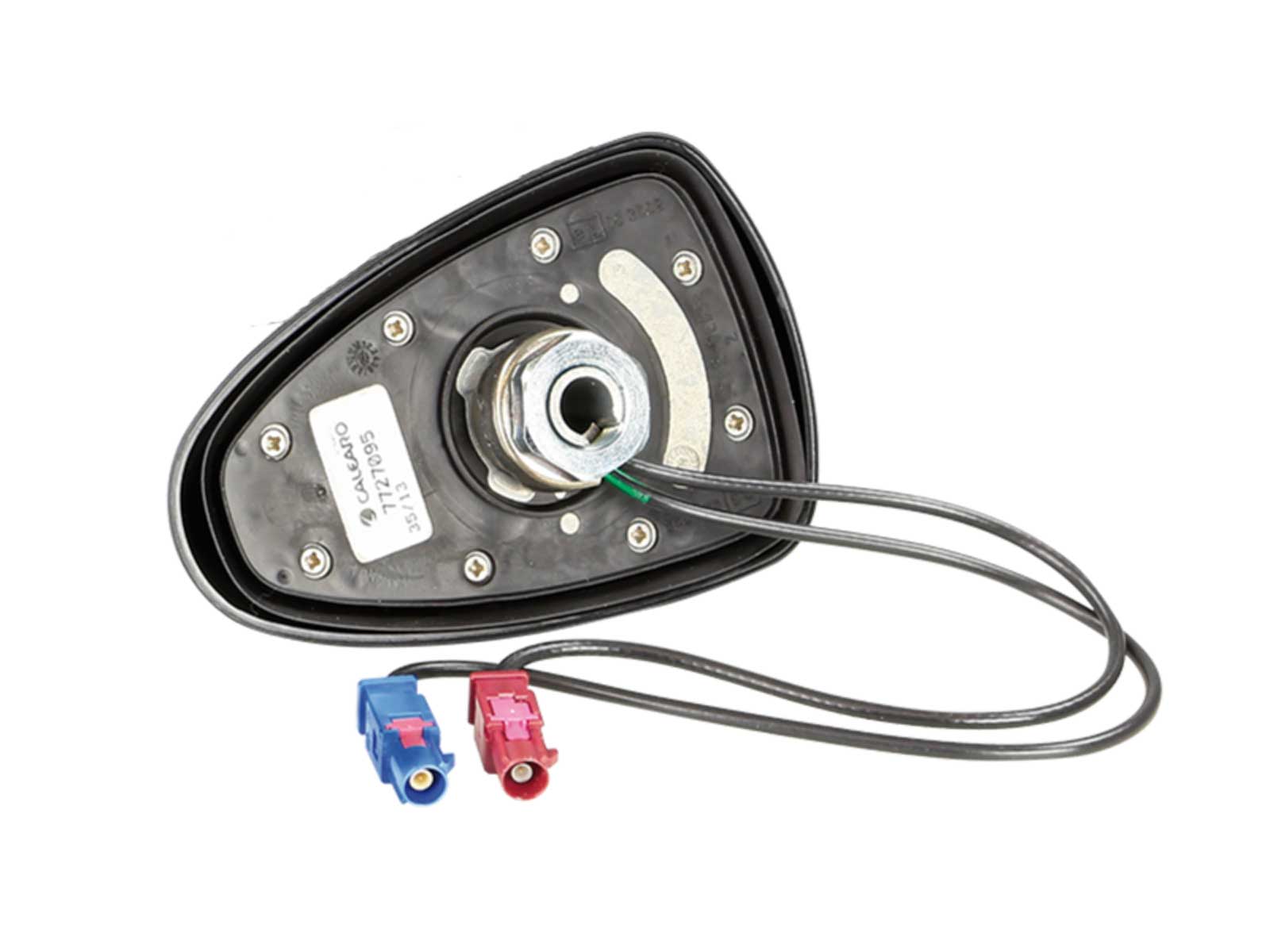

Anschluss:
- GSM/UMTS/LTE: Fakra D(m) bordeaux RG174 / 290 mm
- GNSS connector: Fakra C(m) blau RG174 / 290 mm
Empfangsbereich:
- 2G GSM 698 - 960Mhz / 1710 - 2160 Mhz
- 3G UMTS 1700 - 2160 Mhz
- 4G LTE 698 - 960 Mhz / 1710 - 2160 Mhz / 2490 -2690 Mhz
- 5G 698 - 960 Mhz / 2490 - 2690 Mhz / 3400 - 3800 Mhz
- GNSS 1559 - 1605MHz
Zugewinn:
- GSM:/UMTS/LTE/5G: 2 > 6 dBi peak / -2,5 > -1dBi durchschnittlich
- GNSS: 30dBi
Strohmaufnahme GSM/UMTS/LTE/G5: 4 W max input
Spannungsversorgung:
- GNSS: 3V - 5V Phantomspeisung
- GNSS: 45 mA max
Stromaufnahme: GNSS: 45 mA max
Impedanz:
- GSM/UMTS/LTE/5G: 50 Ohm
- GNSS: 50 Ohm
Stehwellenverhältnis:
- GSM/UMTS/LTE: 2:1 / 2,5:1
- GNSS: 2:1
Rauschzahl: GNSS: 1,4 db
Polarization:
- GSM:/UMTS/LTE/5G: Linear-Vertikal
- GNSS: rechtshändig zirkular RHCP
Optional
Antennenkabel Kit:
- Antennenkabel Kit Fakra(f) > 2xFakra(f) GSM/UMTS/LTE/5G/GPS: 15-7727098-1
GNSS:
- Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
- Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
- Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077
GSM/UMTS/LTE:
- Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
- Antennenkabel Verlängerung Fakra(m) > Fakra(f) 500cm: 1524-500
- Antennenadapter Fakra D(m) > FME(f): 1520-60
