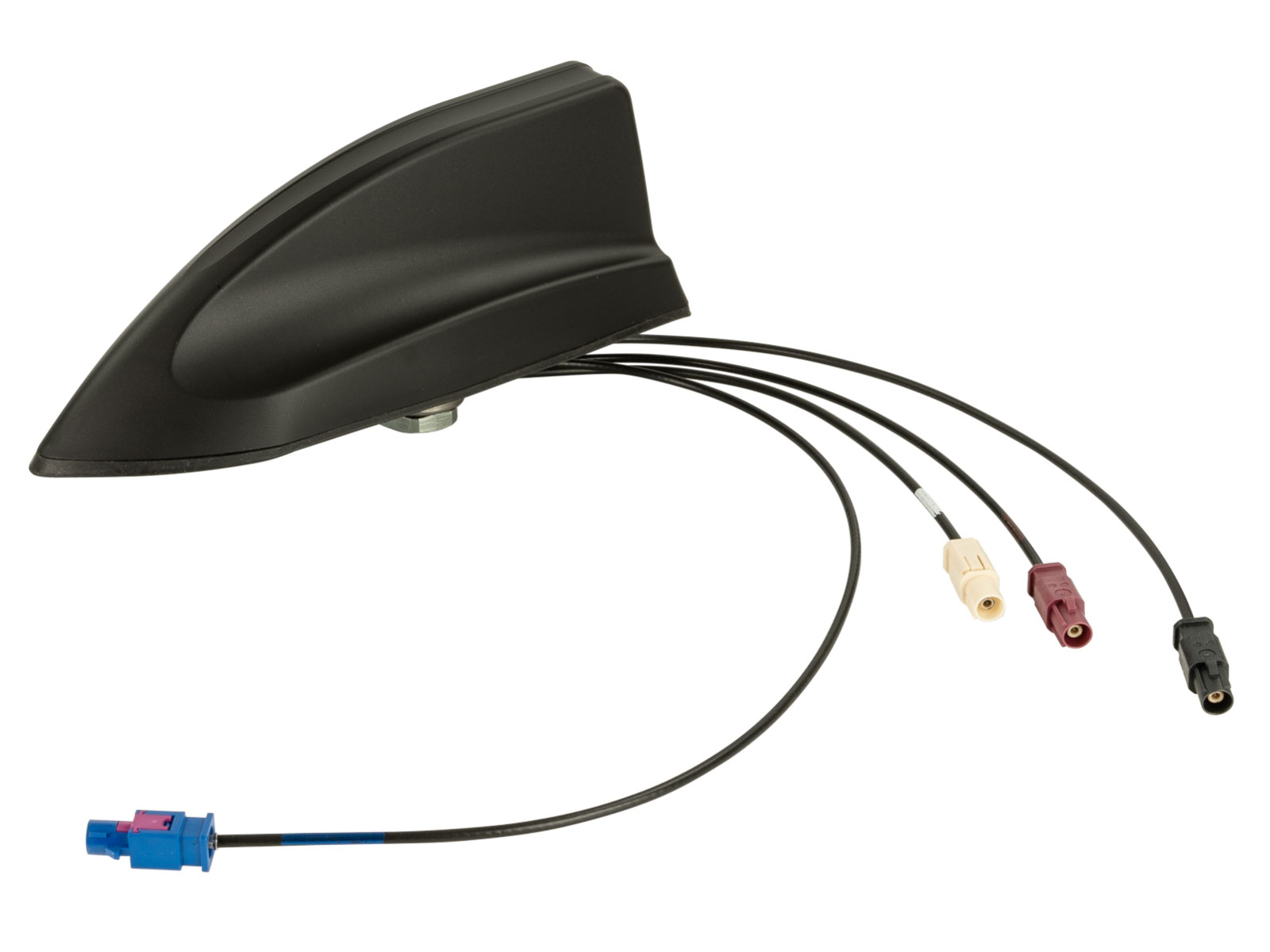

Dachantenne Shark III - AM-FM / DAB-DAB+ / GPS / LTE - Fakra - Calearo 7677520

• Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS/Galileo/Navstar) LTE
• Bauart: Shark III
• Empfangsarten: AM/FM, DAB/DAB+, GNNS, LTE
• Montage: Einbauort: Dach hinten, Bohrung rund: 17 mm
• Maße: Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm

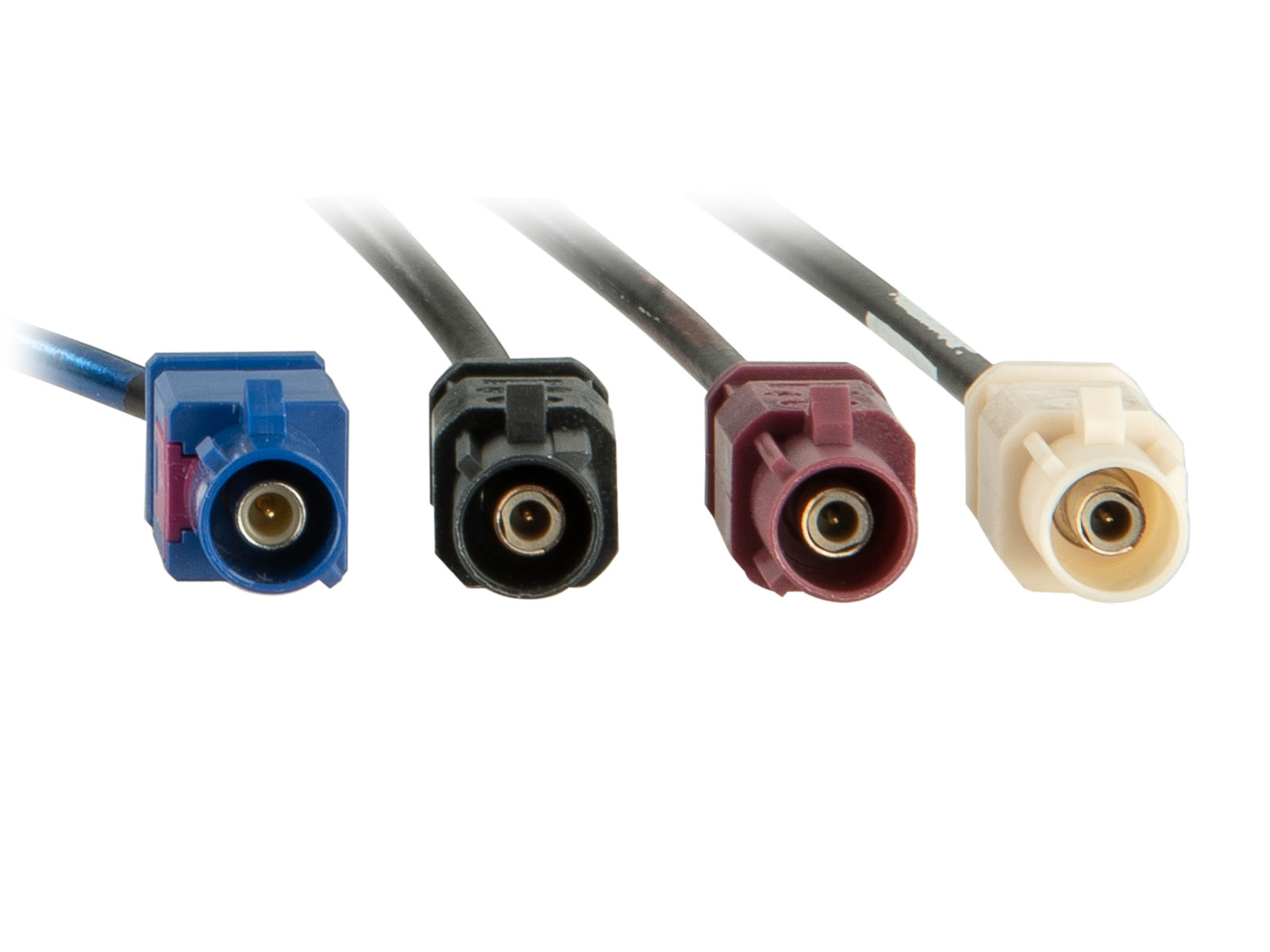

• Anschluss:
  - AM/FM: Fakra B(m) white RG174 / L=200 mm
  - DAB/DAB+: Fakra A(m) black RG174 / L=300 mm
  - GNSS: Fakra C(m) blue RG174 / L=400 mm
  - LTE: Fakra D(m) bordeaux RG174 / L=250 mm
• Frequenzbereich:
  - AM: 150 kHz - 1710 kHz
  - FM: 87,5 MHz - 108 MHz
  - DAB/DAB+: 174 MHz - 240 MHz
  - GNSS: 1559 MHz - 1065 MHz
  - LTE: 698 MHz - 960 MHz / 1710 MHz - 2160 MHz / 2490 MHz - 2690 MHz
• Zugewinn:
  - DAB/DAB+: 6dBi
  - GNSS: 28dBi
  - LTE: 4dBi peak / -4dBi durchschnittlich
• Spannungsversorgung:
  - AM/FM: 12V Phantomspeisung
  - DAB: 12V Phantomspeisung
  - GNNS: 3V - 5V Phantomspeisung
• Stromaufnahme:
  - AM/FM: 63 mA max
  - DAB/DAB+: 40 mA max
  - GNSS: 31 mA max
• Impedanz:
  - AM/FM: 50 Ohm
  - DAB/DAB+: 50 Ohm
  - GNSS: 50 Ohm
  - LTE: 50 Ohm
• Stehwellenverhältnis:
  - FM: <2:1
  - DAB/DAB+: <3:1
  - GNSS: 1,7:1
  - LTE: 3:1

Optional

• Antennenkabelkit:
  - Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/2xFakra(f): 15-7677520-1
• AM/FM:
  - Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
  - Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
  - Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
• DAB/DAB+:
  - Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 15-7581012
  - Antennenadapter SMB(m) > SMA(m): 1502-29
• GNSS:
  - Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
  - Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
  - Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077
• LTE:
  - Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195

Hersteller
Calearo Antenne SPA, Via Bacchiglione 49, 36033 Isola Vicentina (VI), IT, info@calearo.com
