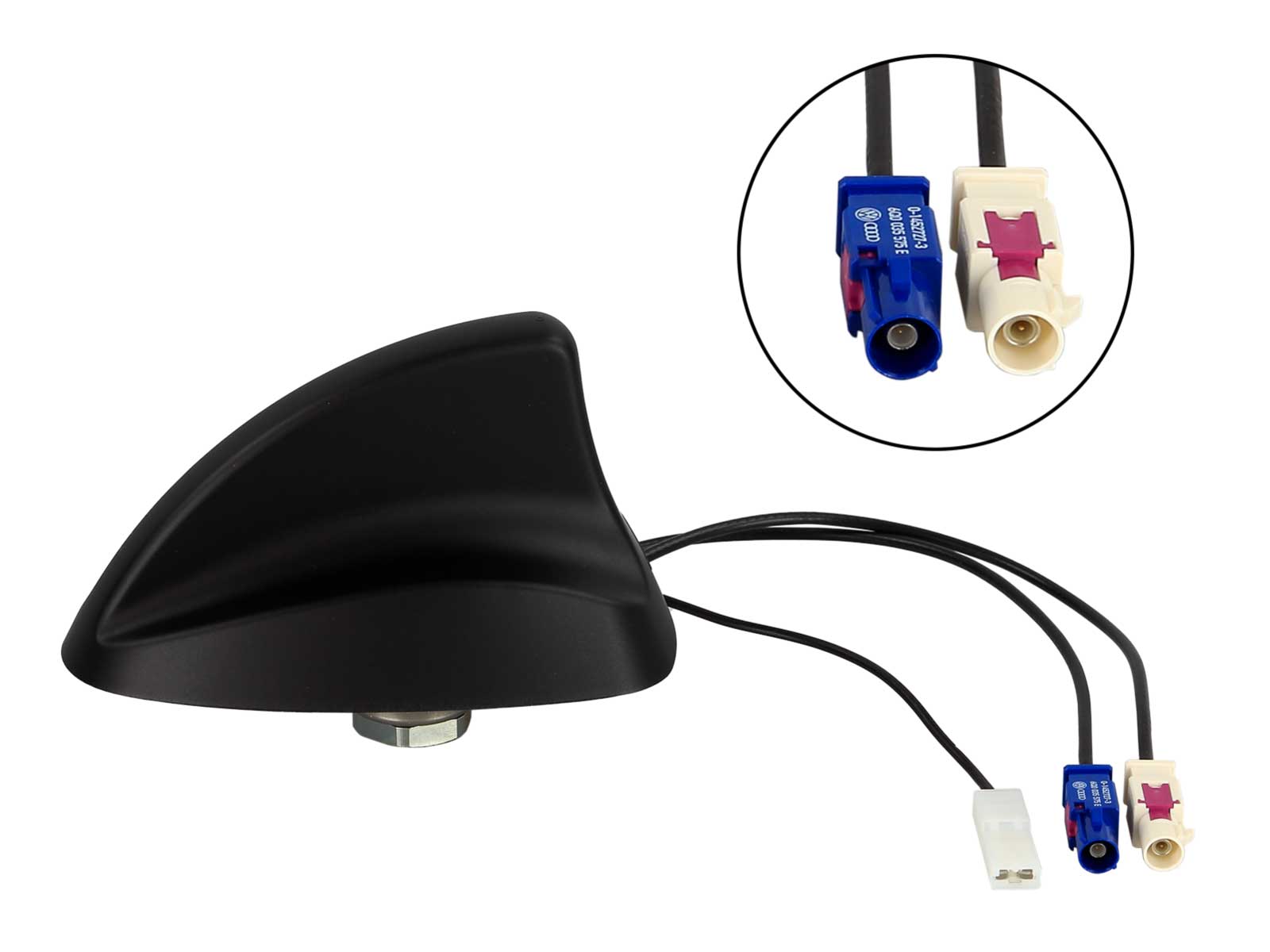

Dachantenne AM/FM GNSS (GPS/GLONASS) Shark II - Fakra B / C - Calearo 7677825

• Dachantenne AM/FM GNSS(GPS/GLONASS/Galileo/Navstar)
• Bauform Shark II
• Empfangsarten: AM/FM, GNNS
• Einbauort: Dach hinten
• Bohrung rund: 19 mm
• Bohrung quadrat: 15 mm x 15 mm
• Anzugsmoment: 6,5 nm +/- 20%
• Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm
• Anschluss:
  - AM/FM: Fakra B(f) weiß RG174 / 250 mm
  - GNSS: Fakra C(f) blau RG174 /350 mm
  - Speisespannung extern: Flachstecker 6,3 mm
• Frequenzbereich:
  - AM: 150 kHz - 1710 kHz
  - FM: 87,5 MHz - 108 MHz
  - GNSS: 1559 MHz - 1065 MHz
• Zugewinn: GNSS: 28dBi
• Spannungsversorgung:
  - AM/FM: 12V extern / 12V Phantomspeisung
  - GNNS: 3V - 5V Phantomspeisung
• Stromaufnahme:
  - AM/FM: 80 mA max
  - GNSS: 31 mA max
• Impedanz:
  - AM/FM: 50 Ohm
  - GNSS: 50 Ohm
• Stehwellenverhältnis: GNSS: 1,7:1
• Rauschzahl:
  - FM: 3,5 db
  - GNSS: 1,4 db
• Polarisation:
  - FM: Linear-Vertikal
  - GNSS: rechtshändig zirkular RHCP

Optional

• Antennenkabel Kit:
  - Antennenkabel Kit Fakra(f) > DIN(m)/Fakra(f) FM/GPS: 15-7677825-1
• AM/FM:
  - Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 15-7581185
  - Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
  - Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
  - Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
  - Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
  - Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
• GNSS:
  - Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
  - Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
  - Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077

Hersteller
Calearo Antenne SPA, Via Bacchiglione 49, 36033 Isola Vicentina (VI), IT, info@calearo.com
