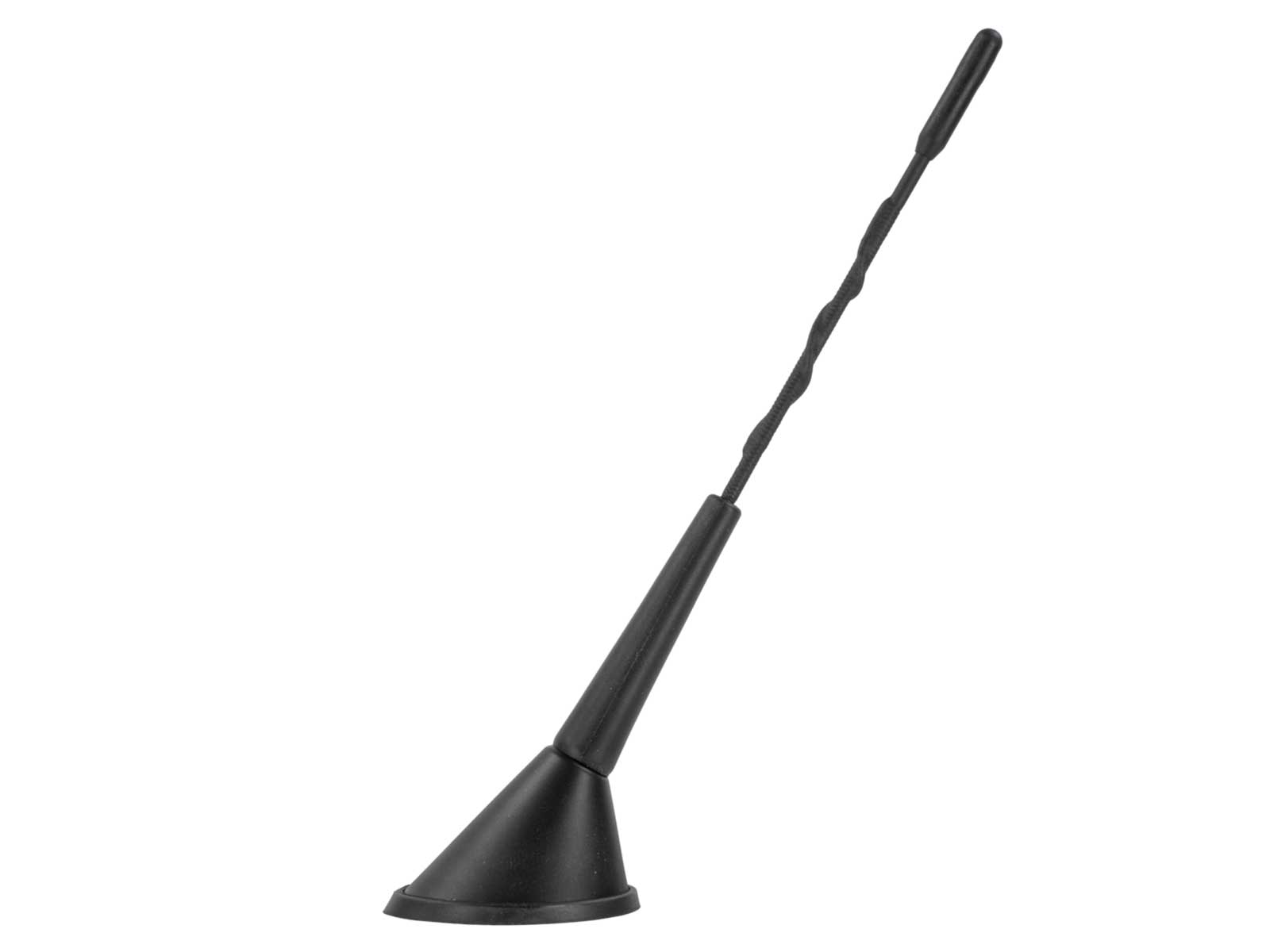

Dachantenne AM/FM DAB+ 60° Stabneigung 12V extern - Calearo 7677821

• Dachantenne AM/FM DAB+
• MTA-Calearo
• Bauart: 16V
• Empfangsarten: AM/FM, DAB+

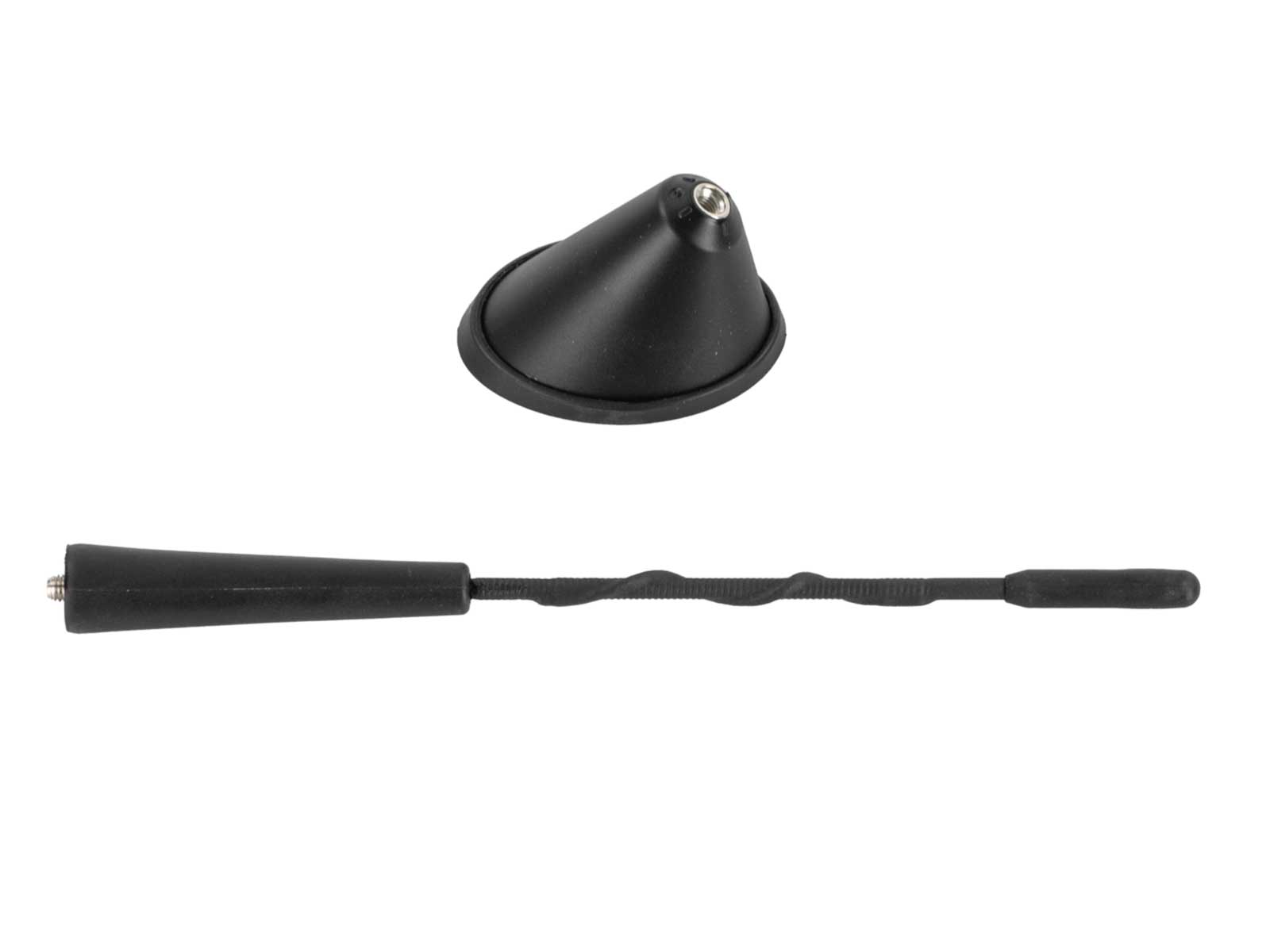

• Montage:
  - Einbauort: Dach hinten
  - Bohrung rund: 19mm
  - Bohrung quadrat: 15 mm x 15 mm
  - Stablänge: 200 mm
  - Stabneigung: 60 °
  - Stabart: antinoise
  - Gewinde: M5
• Maße: Antennenfuß: L = 60 mm / B = 34 mm

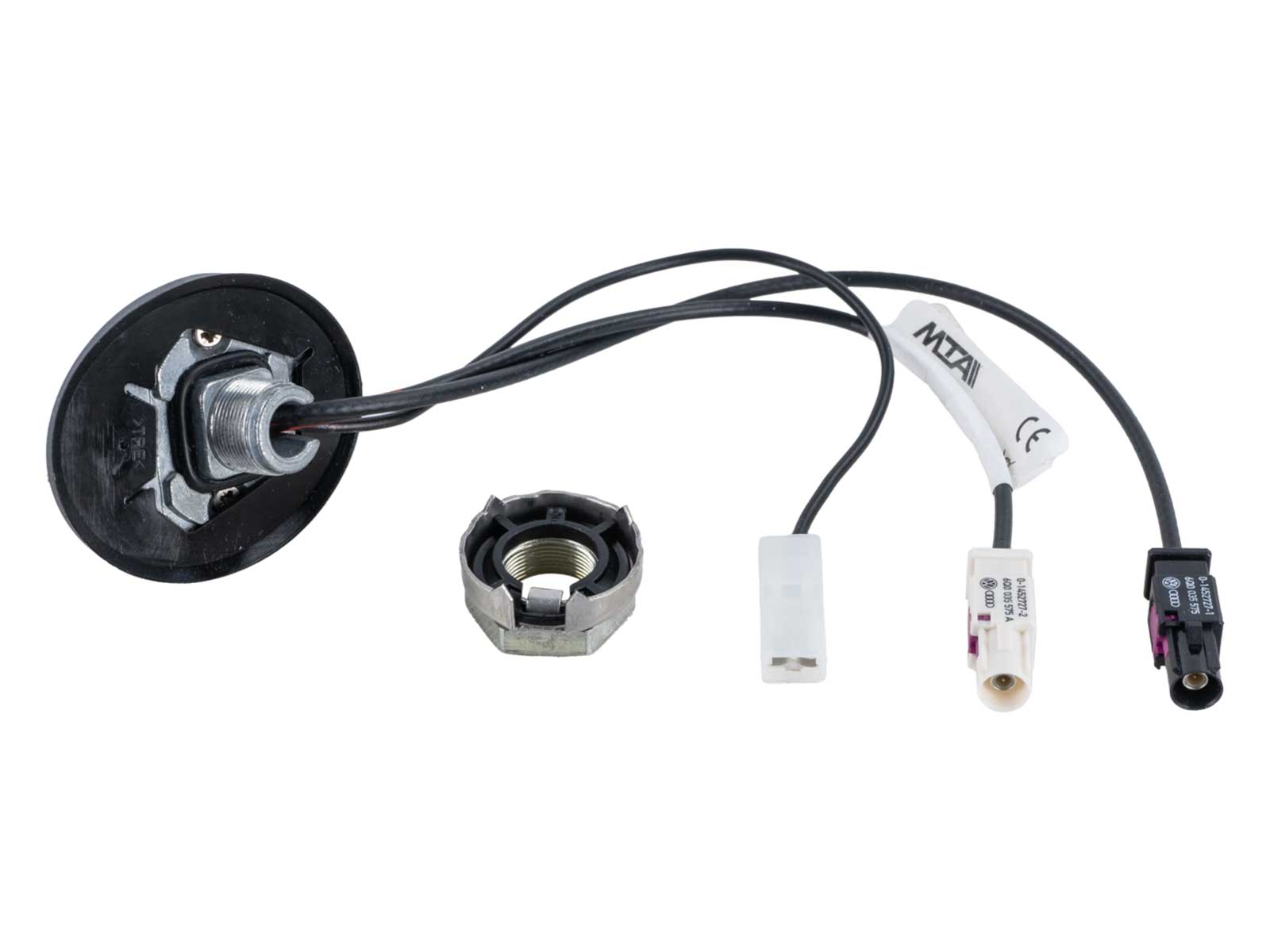

• Anschluss:
  - FM: Fakra B(m) weiß RG174 / L=200 mm
  - DAB+: Fakra A(m) schwarz RG174/ L=245 mm
  - Speisespannung extern: Flachstecker 6,3 mm
• Frequenzbereich:
  - AM: 525 kHz - 1710 kHz
  - FM: 87,5 MHz - 108 MHz
  - DAB+: 174 MHz - 240 MHz
• Zugewinn:
  - FM: 2,5 dBi peak
  - DAB+: 13 dBi peak
• Spannungsversorgung:
  - AM/FM: 12V extern
  - DAB: 12V extern
• Stromaufnahme:
  - AM/FM: 75 mA +/- 10 mA
  - DAB+: 75 mA +/- 10 mA
• Impedanz:
  - AM/FM: 50 Ohm
  - DAB+: 50 Ohm
• Stehwellenverhältnis:
  - AM: < 2,5:1
  - FM: < 3,5:1
  - DAB+: < 2,5:1
• Hinweise:
  Bei Empfangsproblemen:
  - Antennenkabel und Antennendapter auf Durchgang prüfen
  - Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
  - Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
  - Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen
  Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:
  - Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen, mit geeigneter Kontaktpaste gegen Korrosion schützen, das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Optional

• Antennenkabel Kit: Antennenkabel Kit Fakra(f) > DIN(m) / SMB(F) / SMA(m) FM/DAB+: 15-7677815-1
• AM/FM:
  - Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 15-7581185
  - Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
  - Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
  - Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
• DAB/DAB+: Antennenkabel Verlängerung Fakra A/C/Z (f) > SMB(f) 500cm: 15-7581012
• Antennenadapter SMB(m) > SMA(m): 1502-29

Hersteller
Calearo Antenne SPA, Via Bacchiglione 49, 36033 Isola Vicentina (VI), IT, info@calearo.com
