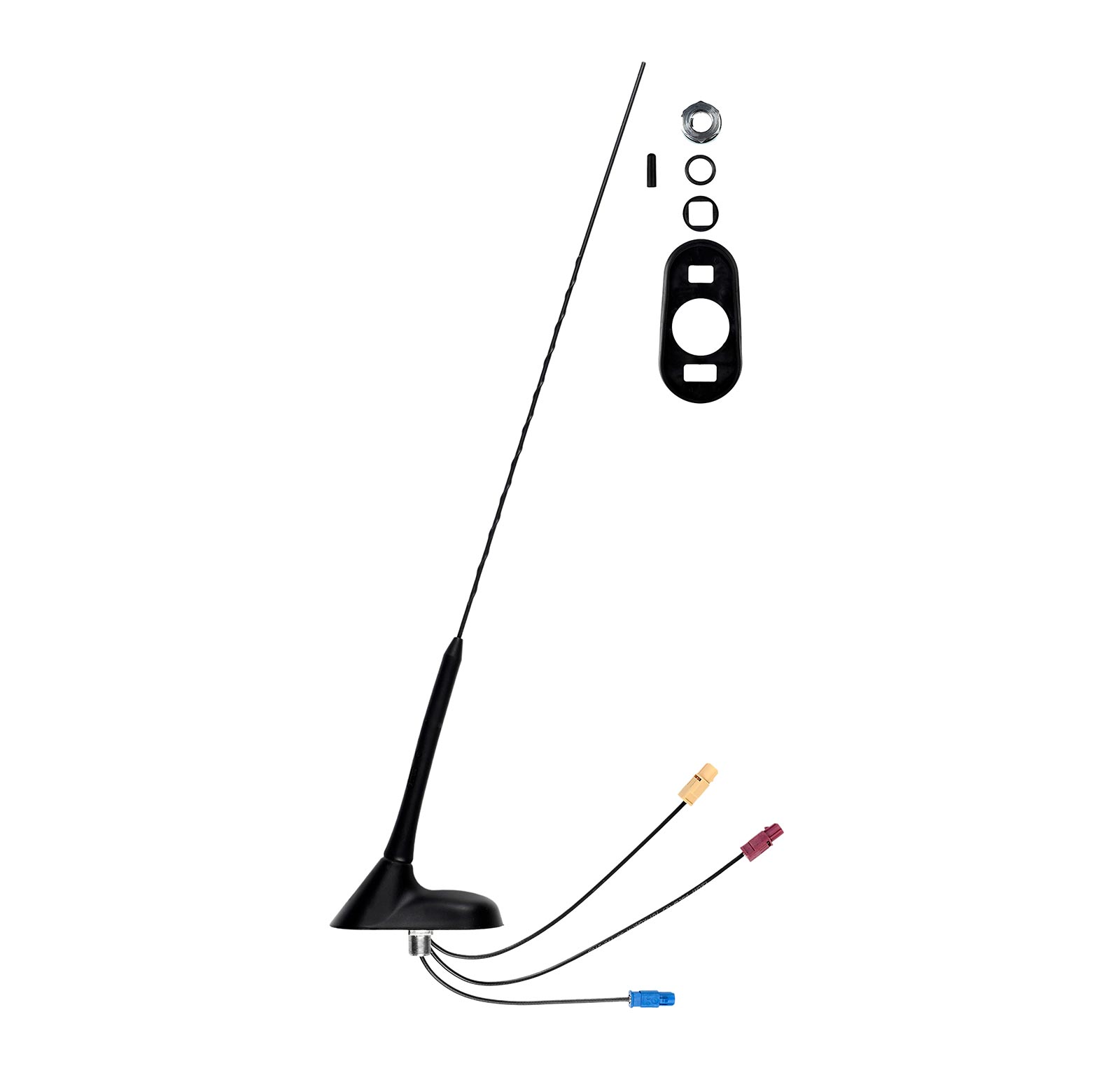

Antenne Bad Blankenburg - Kombiflexdachantenne 2m/70cm, UMTS/GSM, GPS, 3 x Fakra(m) - 3748.01
UVP 127,10 € i -17%
106,00 EUR*
inkl. 19% MwSt., versandkostenfrei**
Lieferung: 30.09.25 - 01.10.25**
Bestellung bis Montag (29.09.25) - 14 Uhr
Produktinformationen
- HerstellerAntenne Bad Blankenburg
- Modell3748.01
- Artikel-Nr.143-ABB_3748_01
- EAN4262460074021
Produkteigenschaften
Empfangsbereich
- 2G (GSM)
- 2m Band
- 3G (UMTS)
- 70cm Band
- GPS
Antennentyp
- Dach
- Multifunktion
System
- Aktiv
Steckverbinder
- FAKRA
Kabellänge
- 0,0 - 0,4 m
Produktbeschreibung
Eigenschaften:
- Dachantenne für den Einsatz im Behörden- und Sicherheitsfunk
- Mobilfunk im 2m/70cm-Band
- Mobilfunk im GSM/UMTS-Band
- Aktive GPS-Antenne (Stromversorgung des Verstärkers nur über Innenleiter des GPS-Anschlusses)
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- geringer Montageaufwand
- nur eine Montagebohrung für 3 Funktionen
- Stab einstellbar durch kürzen
- Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Strahler 480 mm, kürzbar
- Kategorie/Besonderheit: 10 MHz Bandbreite im 2m-Band bzw. 20 MHz Bandbreite im 70cm-Band, Diagnosefunktion bei GPS und GSM - Dienste: UMTS, 70cm, 2G, GSM, GPS, 2m, 3G
- Frequenzen: 2m: 144 - 174 MHz; 70cm: 410 - 470 MHz; 2G/3G: 790-960 MHz, 1710-1880 MHz, 1900-2200 ; GPS 1575,42 MHz
- Impedanz 50 Ohm
- Anpassung: 2m: ≤ 1,7:1; 70cm: ≤ 1,5:1; 2G/3G: ≤ 2,0 .. 3,0:1; GPS: ≤ 1,5:1
- Rauschmaß: GPS 1.7 dB typ.
- Entkopplung: 2m: ≥ 15 dB; 70cm: ≥ 10 dB; 2G/3G: ≥ 20 dB
- Verstärkung: GPS 28 ± 3 dB
- Gewinn: 2m: 2 dBi; 70cm: 4 dBi; 2G/3G: 2 dBi; GPS 32 dBic.typ.
- Stromversorgung: GPS: +3,3...5,5 V, 15...40 mA
- max. Leistung: 2m / 70cm: 25 W; 2G/3G: 4 W
- Kabeltyp: RG 174
- Kabellänge
- 2m/70cm: 0,195 m
- 2G/3G: 0,23 m

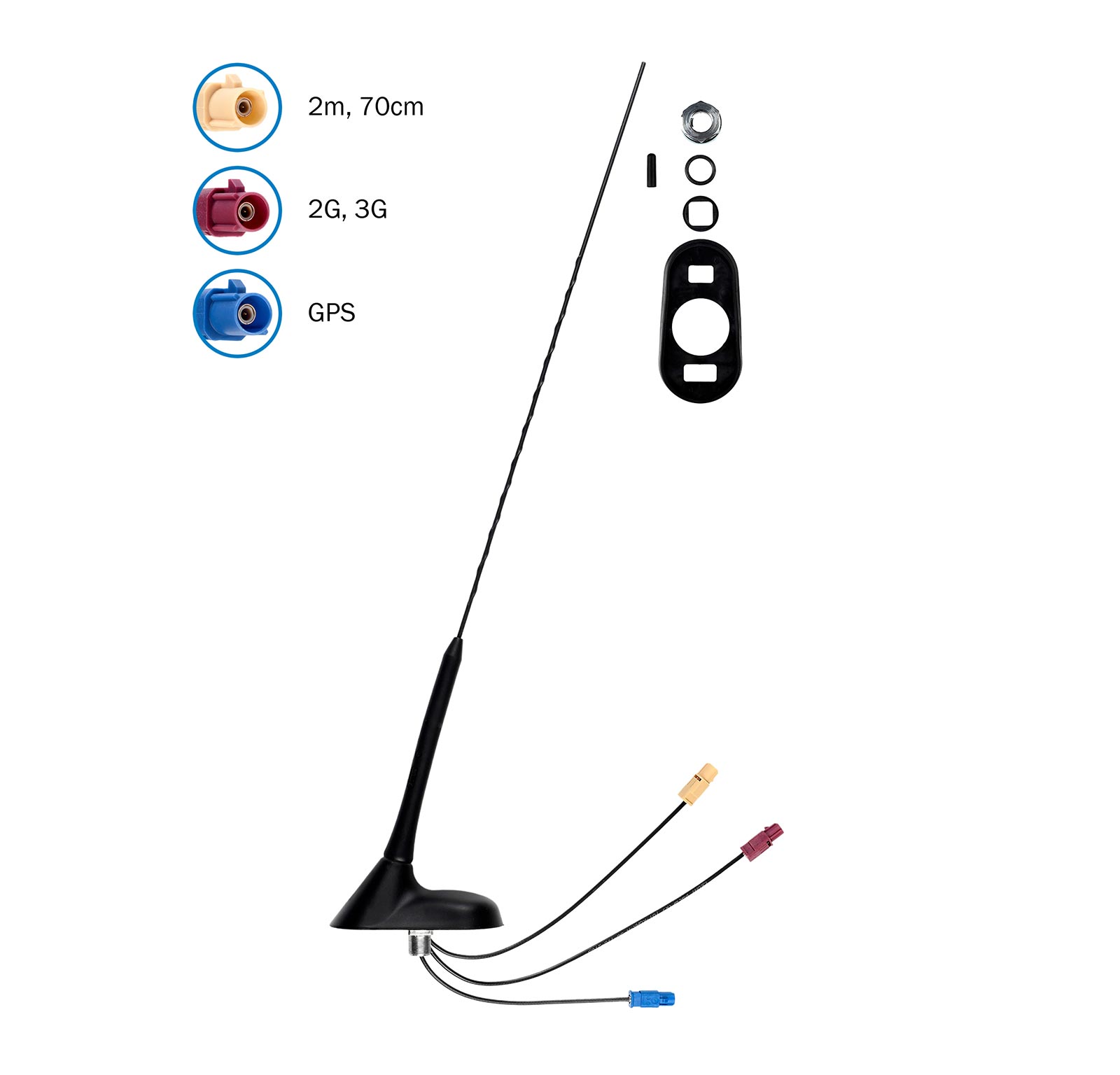

- GPS: 0,15 m - Steckverbinder:
- 2m/70cm: FAKRA(m) I
- 2G/3G:FAKRA(m) D
- GPS: FAKRA(m) C - Breite: 55 mm
- Höhe: 520 mm
- Länge: 103 mm
- Gewicht: 0,184 kg
- Schutzklasse: IP6k9k
Lieferumfang:
- 1 x Dachantenne
- 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)
Empfohlenes Zubehör:
- Ersatzstab: 4667.11
