Antenne Bad Blankenburg - Kombiflex-Dachantenne aktiv - AM/FM/DAB+/GPS - nur 2 Kabel - 3731.01

Eigenschaften:

• Dachantenne für den Rundfunkempfang
• DAB+ Empfang, aktiv und rauscharm in den Bereichen B III, L-Band passiv
• Rundfunkempfang, aktiv und rauscharm für LMK/UKW
• 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse (Nur ein Anschluss empfohlen) oder DIN-Steckhülse
• aktive GNSS (GPS)-Antenne (Phantomspeisung)
• geräuscharmer Antennenstab
• geringe Einbautiefe (15 mm)
• Verwendbar mit 4724.XX (Weiche, passiv)
• Besonders geeignet für: analogen und digitalen Rundfunk, Navigationssysteme
• Montage: Dachmontage
• Zusatzinfo: Kombiflex-Dachantenne
• Kategorie/Besonderheit: aktive Einkabellösung für FM und DAB+, 23 cm Kurzstab
• Dienste: AM/FM, GNSS, GPS, DAB+
• Frequenzen: AM: 0,15 - 16 MHz; FM 87,5 - 108 MHz; DAB+ III: 174 - 240 MHz; DAB+ L: 1452 - 1492 MHz; GNSS 1575,42 .. 1602 - 1610 MHz
• Impedanz 50 Ohm
• Anpassung: AM: ≤ 3,0:1; FM / DAB+ III: ≤ 2,0:1; DAB+ L: ≤ 1,8:1; GNSS: ≤ 1,5:1
• Rauschmaß: AM /FM /DAB+: 3,5 dB typ.; GPS 1.7 dB typ.
• Verstärkung: AM: 6 dB; FM: 14 dB; DAB+ III: 10 dB; GNSS 28 ± 3 dB
• Gewinn: GNSS 32 dBic.typ.
• Stromversorgung
  - AM: +9 .. 16 V, 15 .. 40 mA
  - FM / DAB+: +9 .. 16 V, 20 .. 30 mA
  - GPS: +3,0 .. 5,5 V, 15...40 mA
• Kabeltyp: RG 174
• Kabellänge
  - AM / FM / DAB+: 0,11 m
  - GNSS: 0,15 m

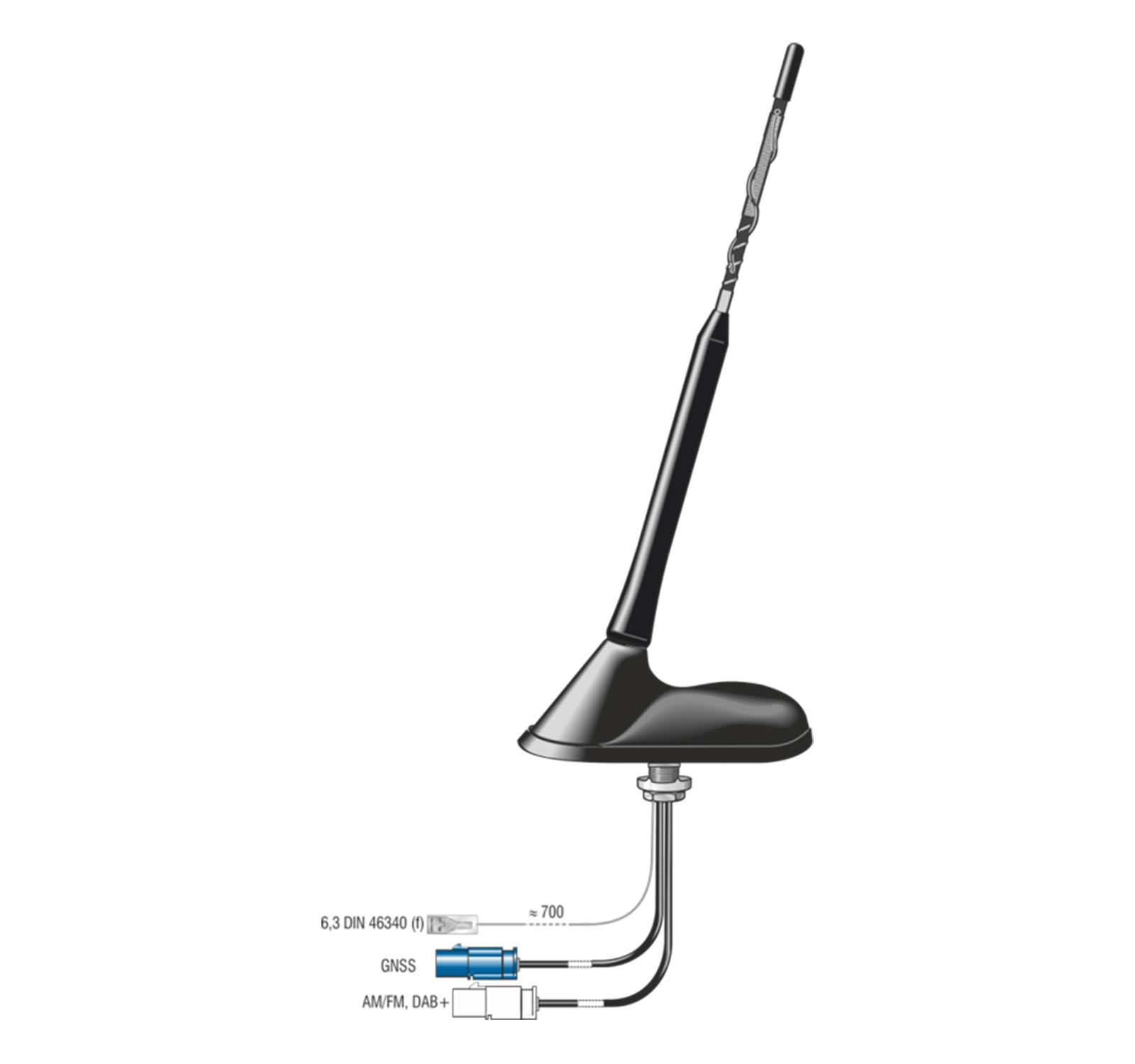

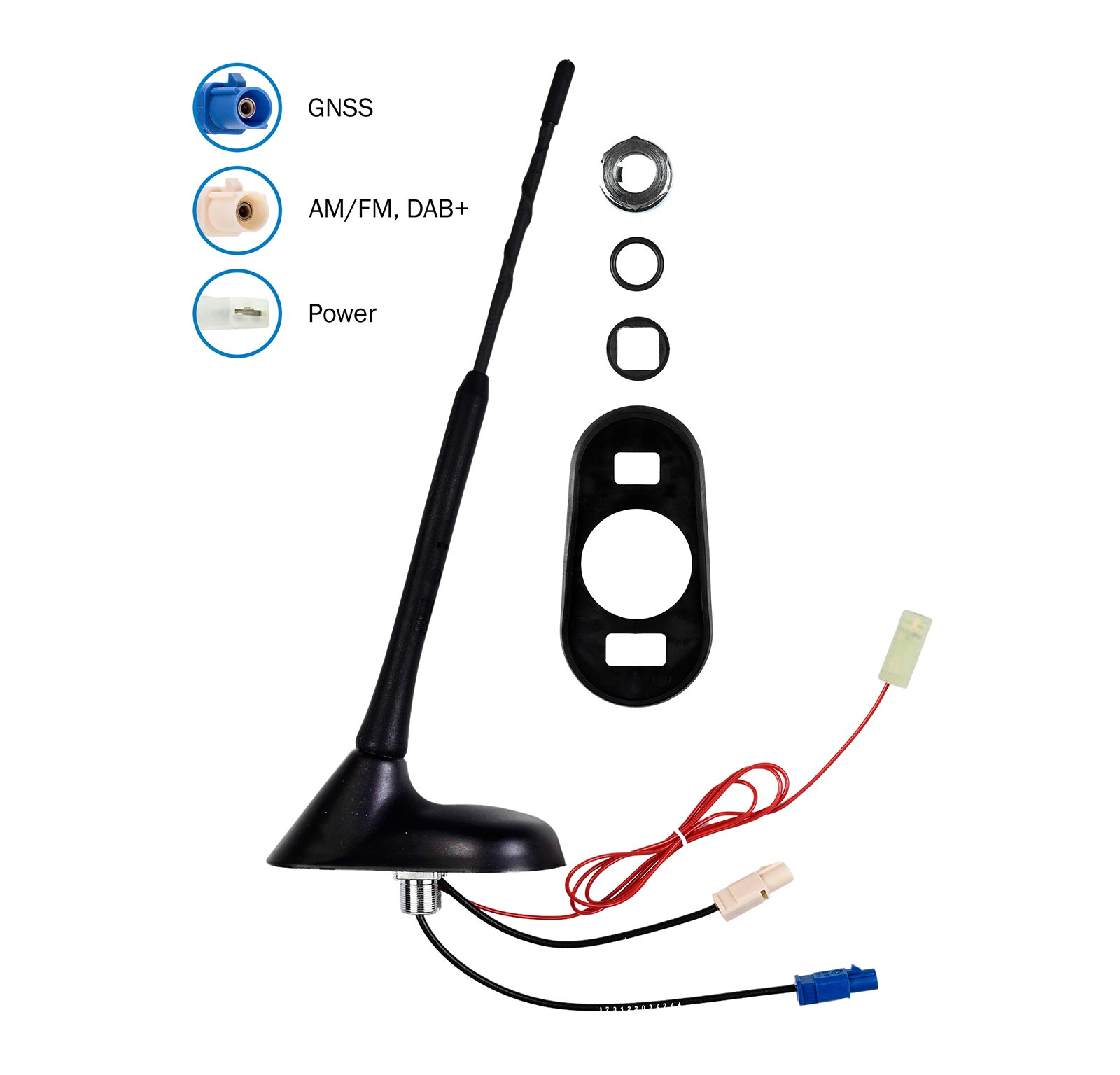

• Steckverbinder:
  - AM / FM / DAB+: FAKRA(m) B
  - GNSS: FAKRA(m) C
• Breite: 55 mm
• Höhe: 270 mm
• Länge: 103 mm
• Gewicht: 0,166 kg
• Schutzklasse: IP6k9k

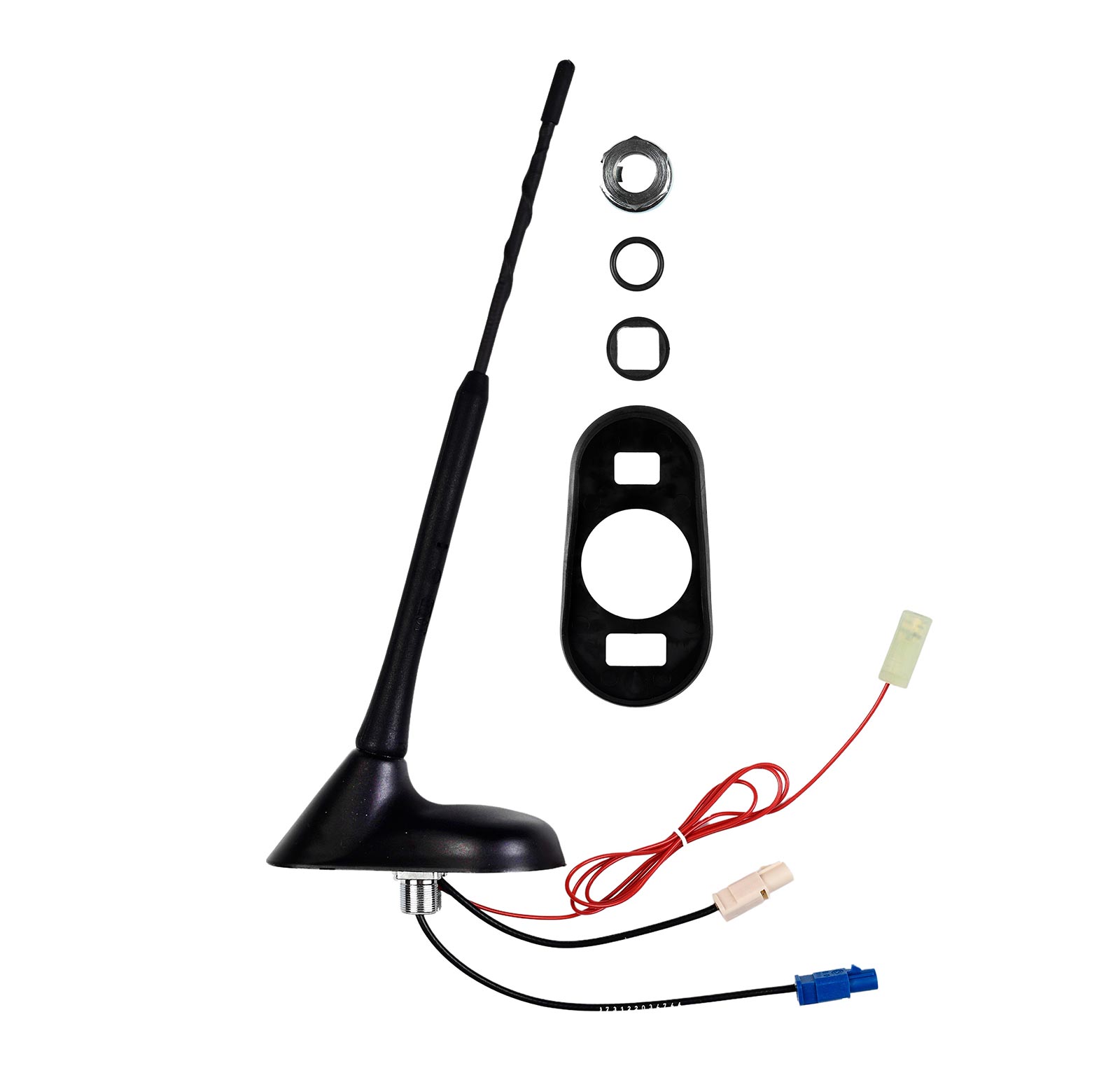

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Empfohlenes Zubehör:

• Ersatzstab: 4626.11
• 4724.XX Verwendbar mit der passiven Weiche

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de

Dokumente
Bedienungsanleitung
