Antenne Bad Blankenburg - Kombidachantenne, TETRA, GSM, UMTS, LTE, GPS, Fakra-M - 3765.01

Eigenschaften:

• Kombi-Dachantenne für den Einsatz im Behörden- und Sicherheitsfunk
• Mobilfunk im TETRA Bereich
• Mobilfunk im GSM/ UMTS-Bereich
• Mobilfunk im LTE-Bereich
• aktive GPS-Antenne (Phantomspeisung)
• geräuscharmer Antennenstab
• geringe Einbautiefe (15 mm)
• geringer Montageaufwand
• nur eine Montagebohrung für 3 Funktionen
• Zusatzinformationen:
  - Montage: Dachmontage
  - Zusatzinfo: Flexstrahler 110 mm
  - Kategorie/Besonderheit: Diagnosefunktion bei GPS und GSM/LTE, verwendbar für MB
• Dienste: UMTS, 2G, 5G, GSM, 4G, GNSS, LTE, TETRA, GPS, 3G
• Frequenzen: TETRA 380 - 395 MHz, 406 - 410 MHz; 2G/3G/4G/5G: 698 - 796 MHz, 890 - 960, 1710 - 2170 MHz, 2500 - 5300 MHz; GPS 1575,42 MHz
• Impedanz 50 Ohm

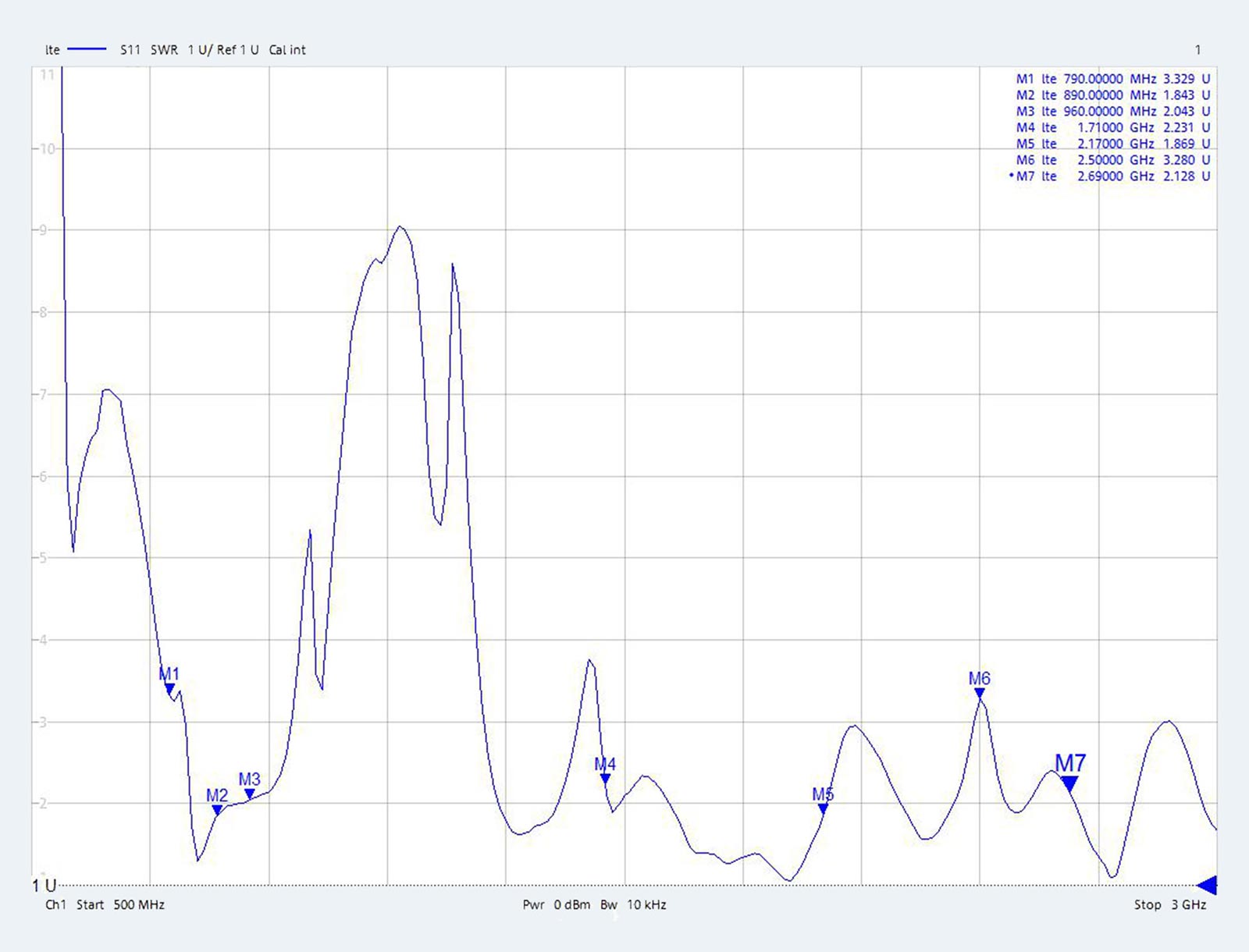

• Anpassung: TETRA: ≤ 1,5 .. 2,0:1; 2G/3G/4G/5G: ≤ 1,4 .. 2,3:1; GPS: ≤ 1,5:1
• Rauschmaß: GPS 1.7 dB typ.
• Entkopplung: TETRA / 2G/3G/4G/5G ≥ 20 dB; GPS ≥ 35 dB
• Verstärkung: GPS 28 ± 3 dB
• Gewinn: TETRA / 2G/3G/4G/5G: 2 dBi; GPS 32 dBic.typ.
• Stromversorgung: GPS: +3,3...5 V, 15...40 mA
• max. Leistung: TETRA: 25 W; 2G/3G/4G/5G: 4 W
• Kabeltyp: RG 174
• Kabellänge
  - TETRA: 0,19 m
  - 2G/3G/4G/5G: 0,23 m
  - GPS: 0,15 m
• Steckverbinder:
  - TETRA: FAKRA(m) K
  - 2G/3G/4G/5G: FAKRA(m) D
  - GPS: FAKRA(m) C

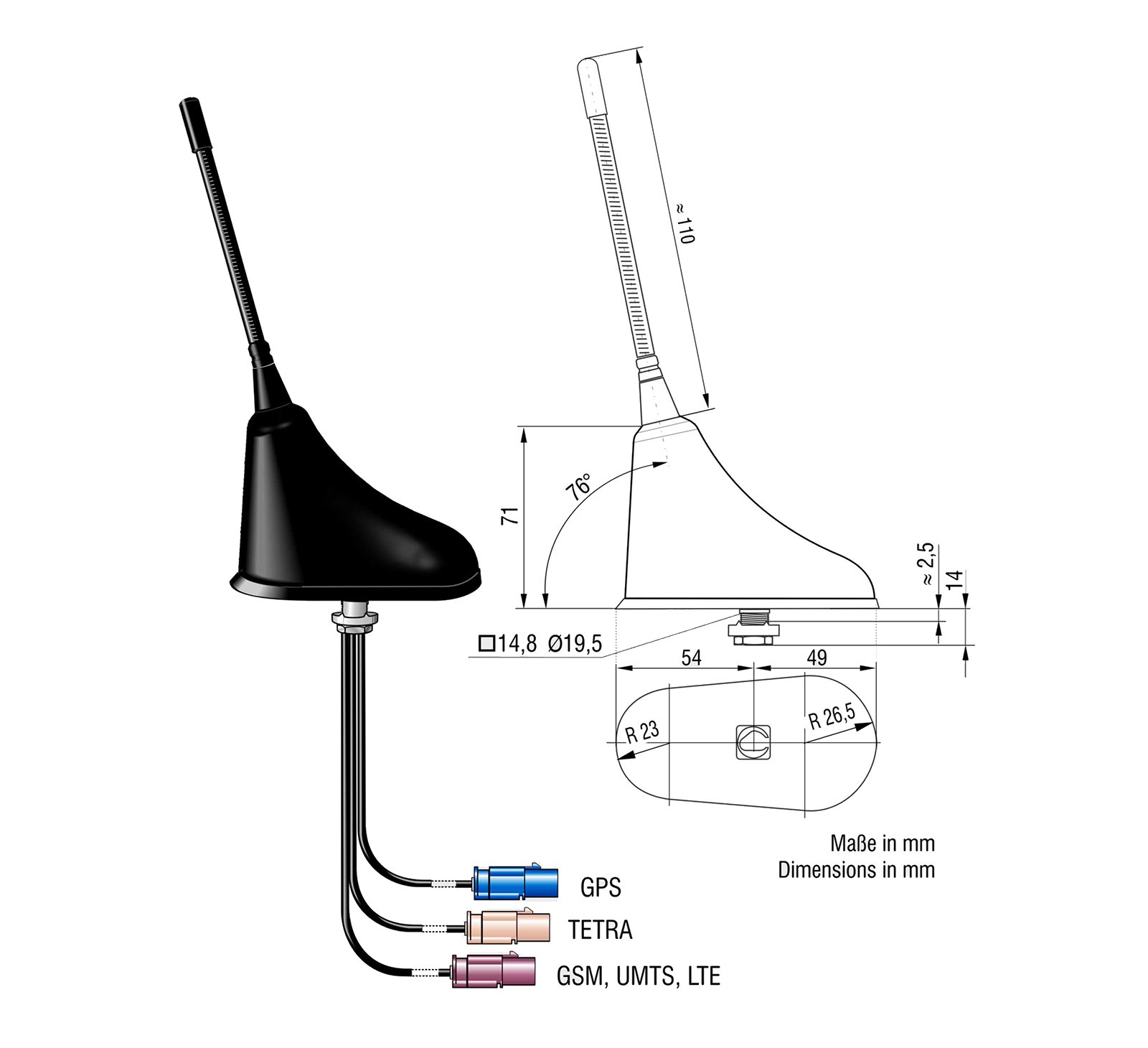

• Breite: 55 mm
• Höhe: 181 mm
• Länge: 103 mm
• Gewicht: 0,17 kg
• Schutzklasse: IP6k9k

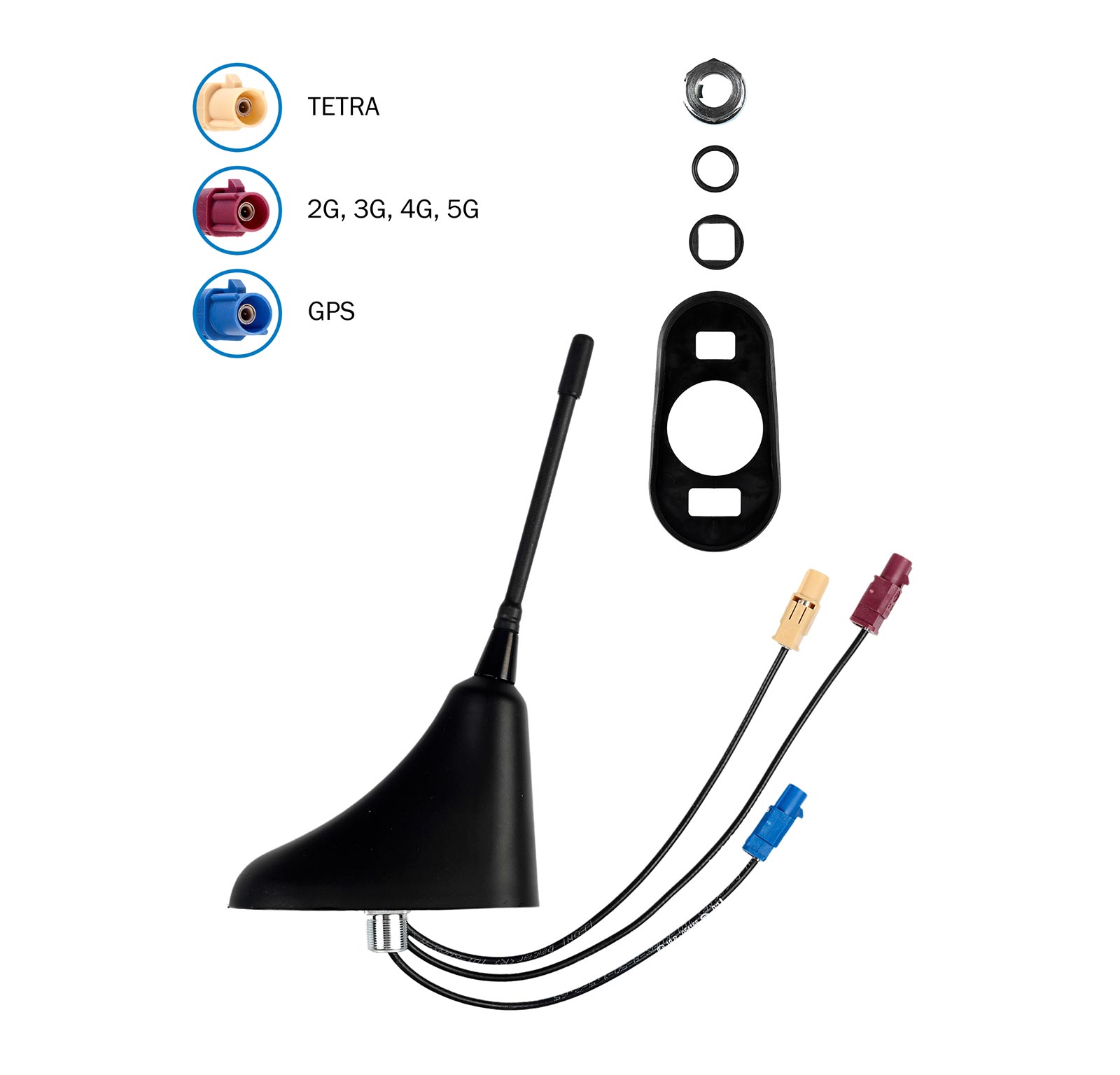

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Empfohlenes Zubehör:

• Ersatzstab: 4602.11

Varianten:

• 3765.02
• 3765.05

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de
