Antenne Bad Blankenburg - Kombidachantenne, TETRA, GPS / GLONASS - FME - 3801.01

Die ATTB 3801.01 Dachantenne ist ein von Antennentechnik Bad Blankenburg entwickelt und gefertigte Antennen für den Einsatz im Behörden- und Sicherheitsfunk. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit ?Made in Germany?.
Die ATTB 3801.01 Kombiflex-Dachantenne baut zuverlässige, leistungsstarke Funkverbindungen im Bereich TETRA und Navigation auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen ? auch unter schwierigsten Bedingungen.
Die ATTB 3801.01 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter TETRA und GNSS (GPS).
Im Bereich digitaler Sicherheitsfunk wird das TETRA Band 380 - 430 MHz abgedeckt
Die ATTB 3801.01 Dachantenne ist darüber hinaus auch für den Empfang von GPS/GLONASS-Navigationssignalen ausgelegt (1575,42 MHz, 1602 -1610 MHz)
Besondere Merkmale und Eigenschaften


Highlights

• Dachantenne für den Einsatz im Mobilfunk im BOS-TETRA-Band
• Aktive GNSS-Antenne (Phantom Stromversorgung)
• geringe Einbautiefe (15mm), geringer Montageaufwand - nur eine Montagebohrung für 2 Funktionen
• Kabeltyp: RG 174
• Dienste: GLONASS, GNSS, GPS, TETRA
• Konnektoren: FME(f), FME(m)
• Erweiterter Frequenzbereich für TETRA bis 430 MHz

Technische Daten

• Bänder TETRA
  - Frequenzen 380 - 430 MHz
  - Impedanz 50 Ohm
  - Anpassung Typ.≤1,5:1Max. ≤2,5:1
  - Gewinn 2 dBi
  - max. Leistung 25 W
  - Steckverbinder FME(m)
  - Kabel RG174 0,25 m
• Bänder GPS/GLONASS
  - Frequenzen 1575,42 MHz 1602 - 1610 MHz
  - Impedanz 50 Ohm
  - Anpassung ≤1,5:1
  - Rauschmaß 1,7 dB typ.
  - Verstärkung 28±3 dB
  - Gewinn 32 dBic.typ.
  - Stromversorg. +3,3...5,5 V 15...40 mA
  - Steckverbinder FME(f)
  - Kabel RG174 0,15 m

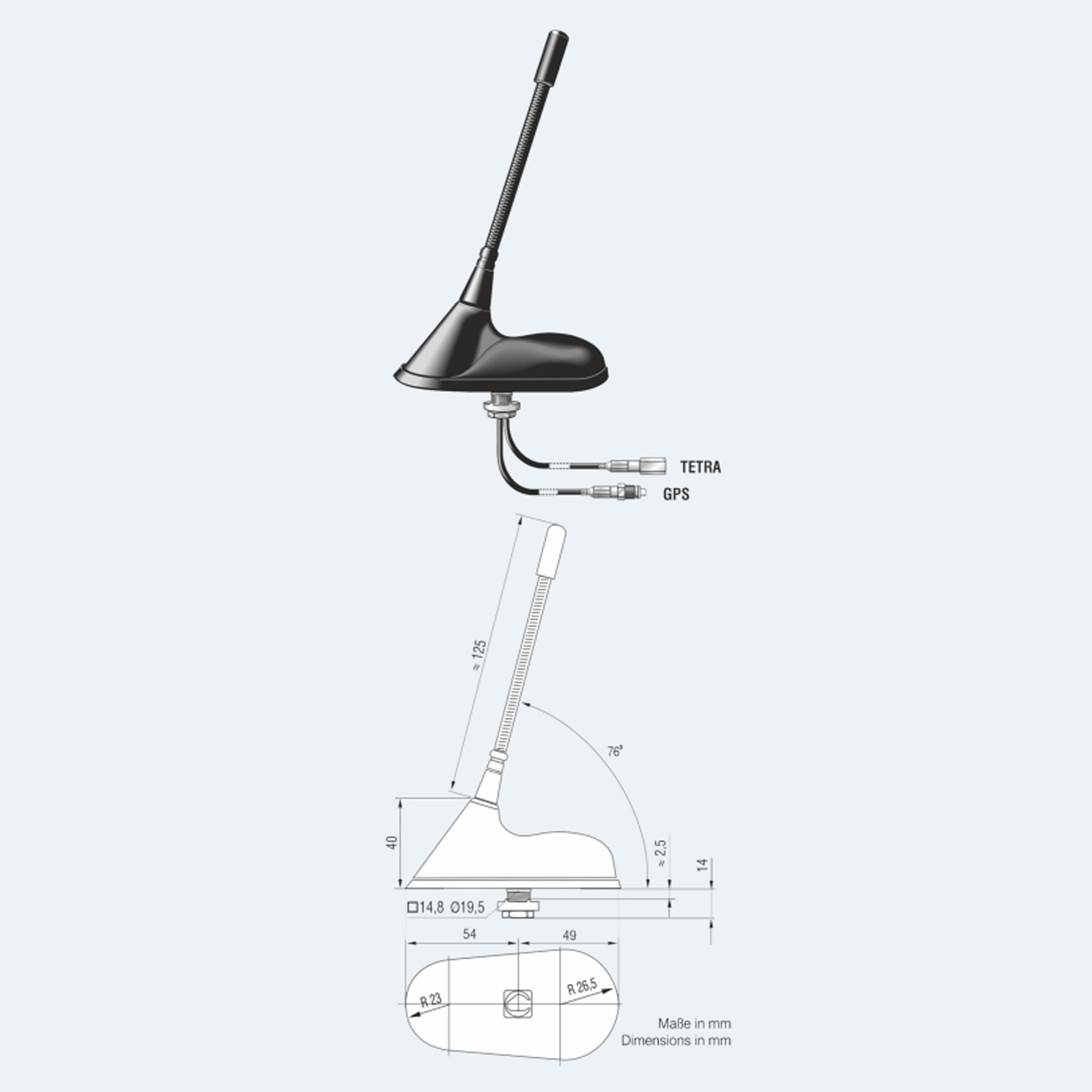

Maße / Gewicht

• Breite: 55 mm
• Höhe: 165 mm
• Länge: 103 mm
• Gewicht: 0.153 kg

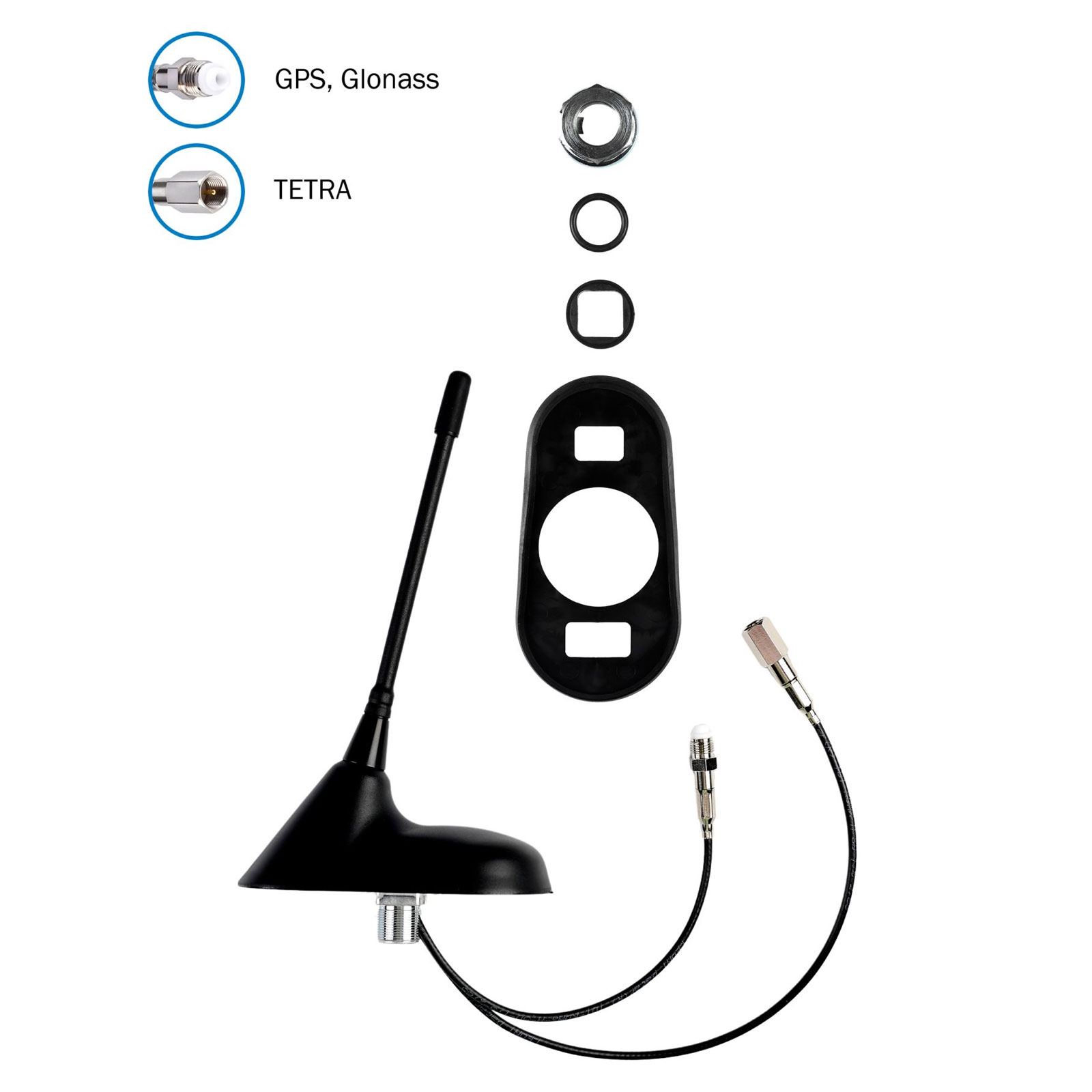

Lieferumfang

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Zubehör

• 4658.11 Ersatzstab

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de
