Antenne Bad Blankenburg - Kombidachantenne GSM 900/1800, UMTS, WLAN, GPS. Fakra-M - 3728.01

Eigenschaften:

• Dachantenne für den Mobilfunkempfang
• Mobilfunk im GSM/UMTS-Bereich (890-960,1710-1880 MHz/1900-2170 MHz)
• WLAN- Antenne (2,4 GHz)
• GPS (Stromversorgung des Verstärkers nur über Innenleiter des GPS-Anschlusses)
• Geringe Einbautiefe (15 mm)
• Geringer Montageaufwand
• Nur eine Montagebohrung für 3 Funktionen
• Dienst: UMTS, 2G, GSM, GPS, WLAN, 3G
• Frequenzen: 2G/3G: 890 - 960, 1710 - 1880, 1900 - 2170 MHz; WLAN: 2400 - 2485 MHz; GPS 1575,42 MHz
• Impedanz 50 Ohm

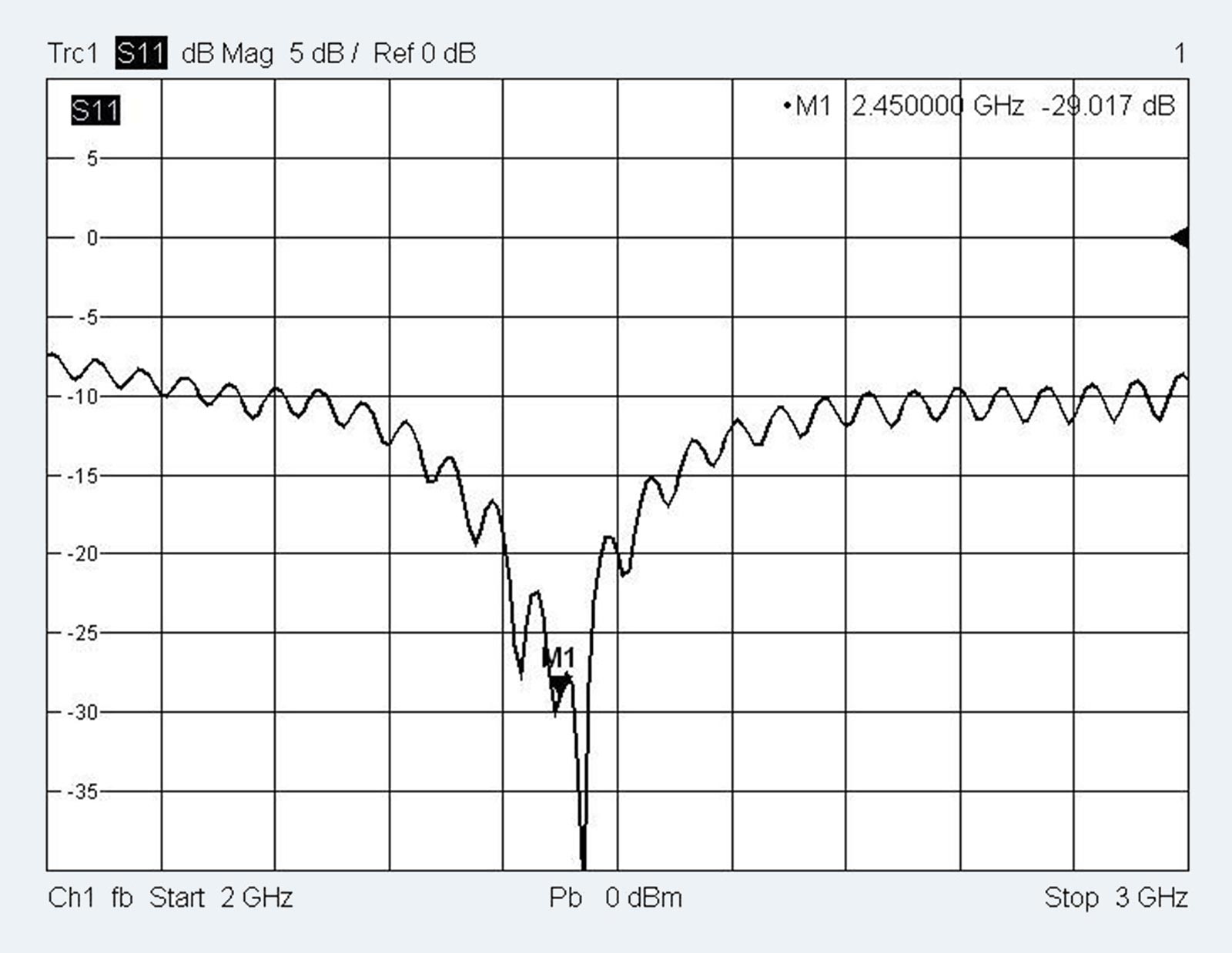

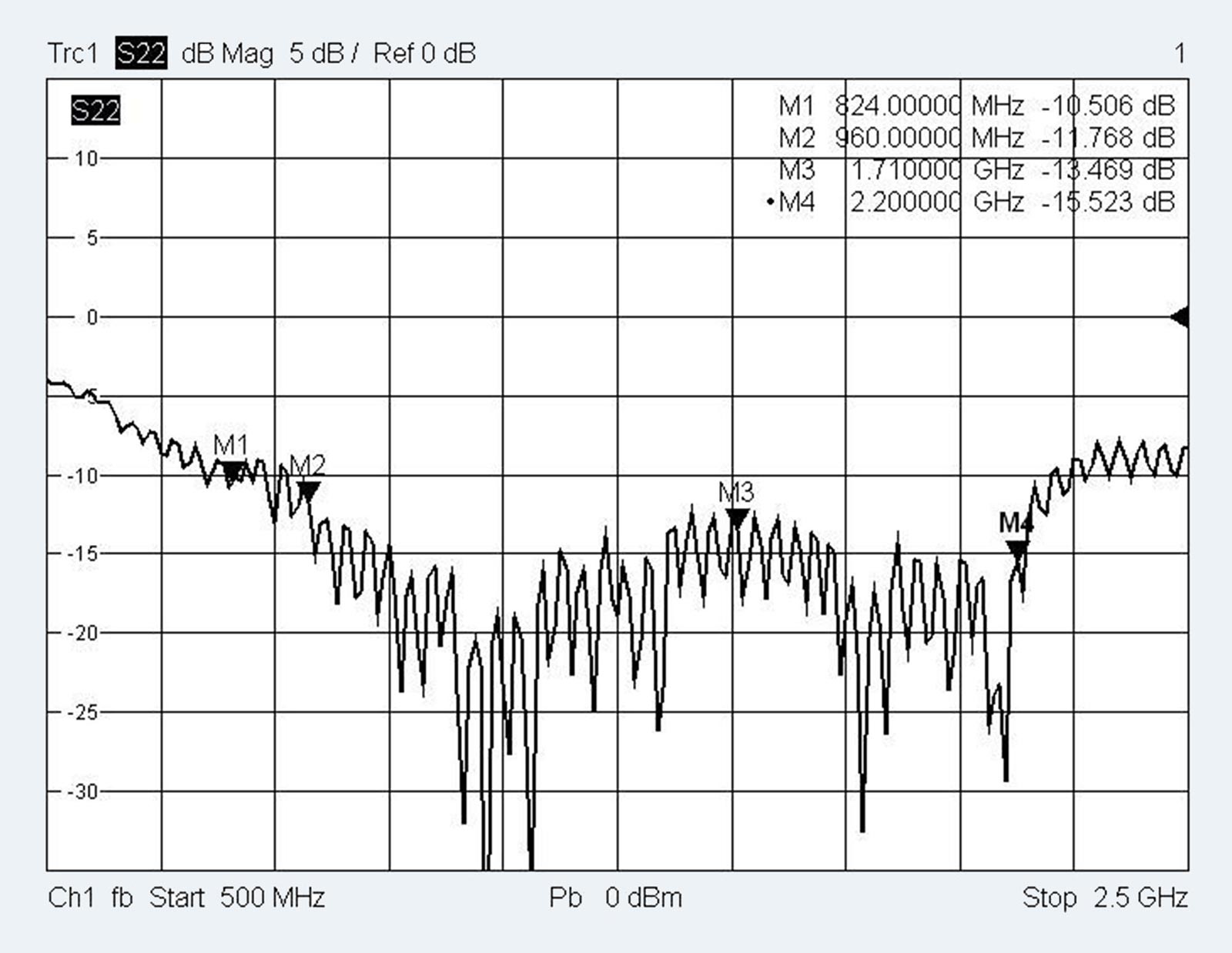

• Anpassung: 2G/3G / WLAN: ≤ 1,9:1; GPS: ≤ 1,5:1
• Rauschmaß: GPS 1.7 dB typ.

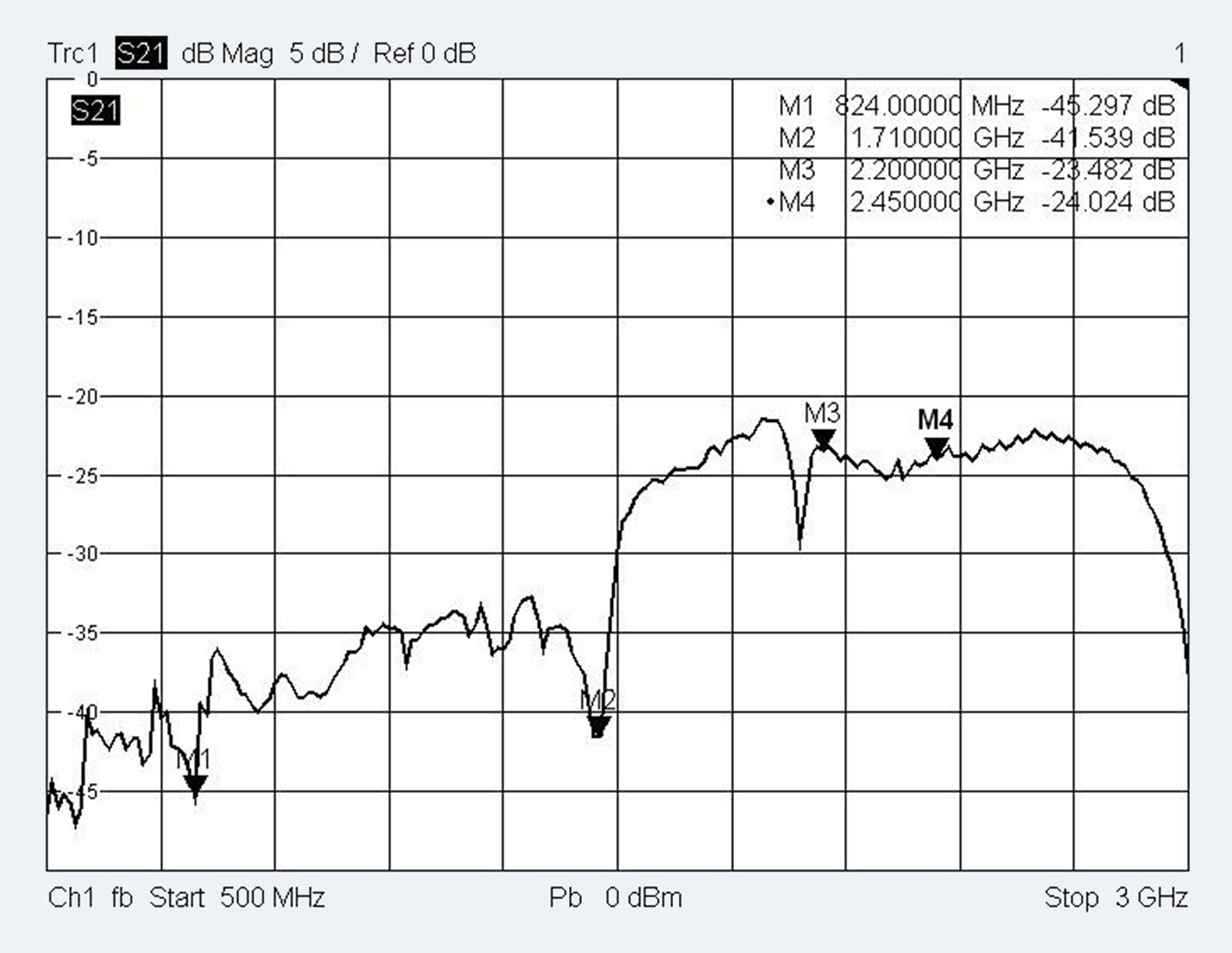

• Entkopplung: 2G/3G: ≥ 35 .. 15 dB; WLAN: ≥ 20 dB; GPS: ≥ 30 dB
• Verstärkung: GPS 28 ± 3 dB
• Gewinn: 2G/3G: 2 dBi; GPS 32 dBic.typ.
• Stromversorgung: GPS: +3,3...5 V, 15...40 mA
• Kabeltyp: RG 174
• Kabellänge
  - 2G/3G: 0,23 m
  - WLAN: 0,185 m
  - GPS: 0,15 m
• Steckverbinder:
  - 2G/3G: FAKRA(m) Z
  - WLAN: FAKRA(m) I
  - GPS: FAKRA(m) C

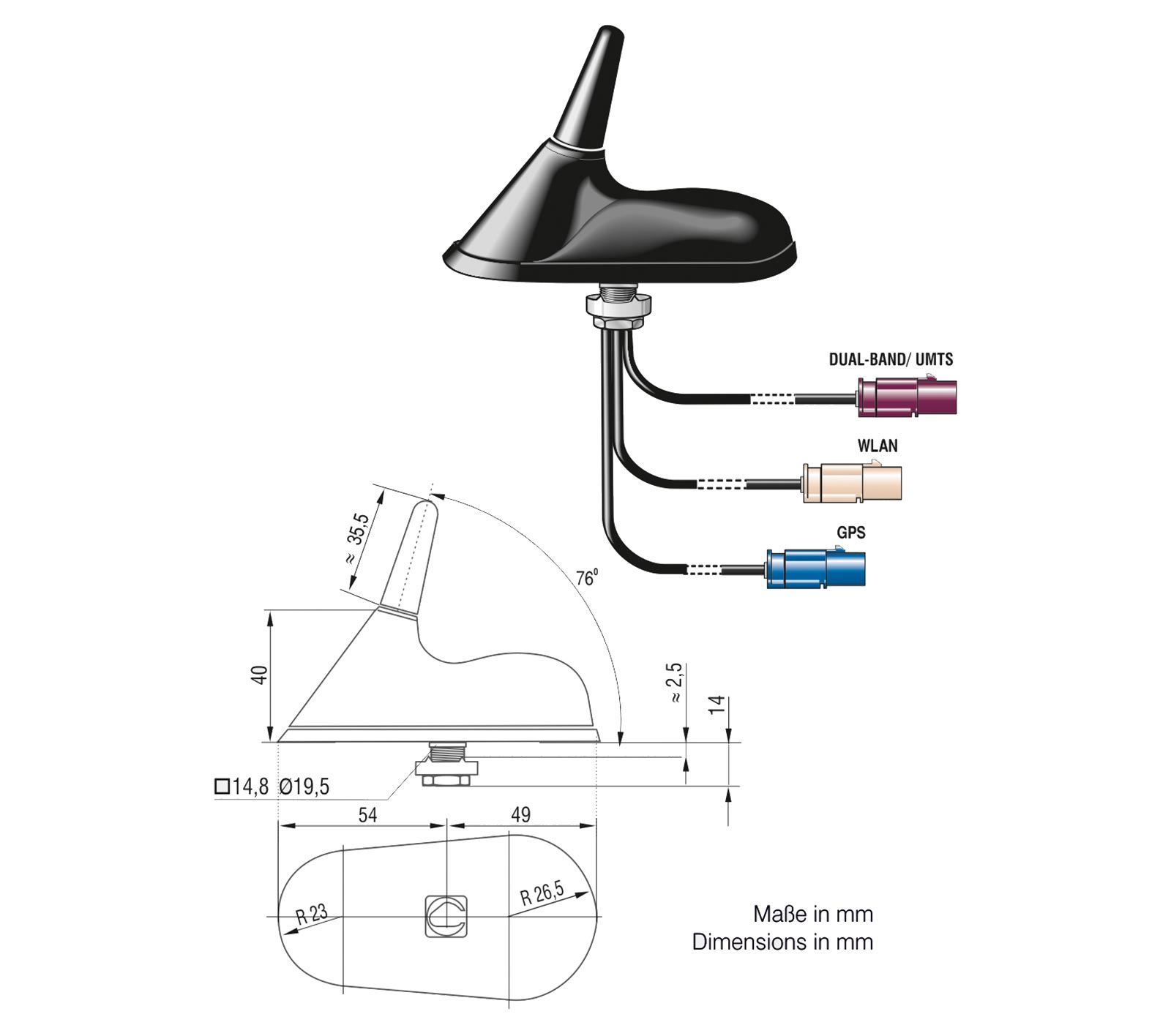

• Breite: 55 mm
• Höhe: 76 mm
• Länge: 103 mm
• Gewicht: 0,163 kg
• Schutzklasse: IP6k9k

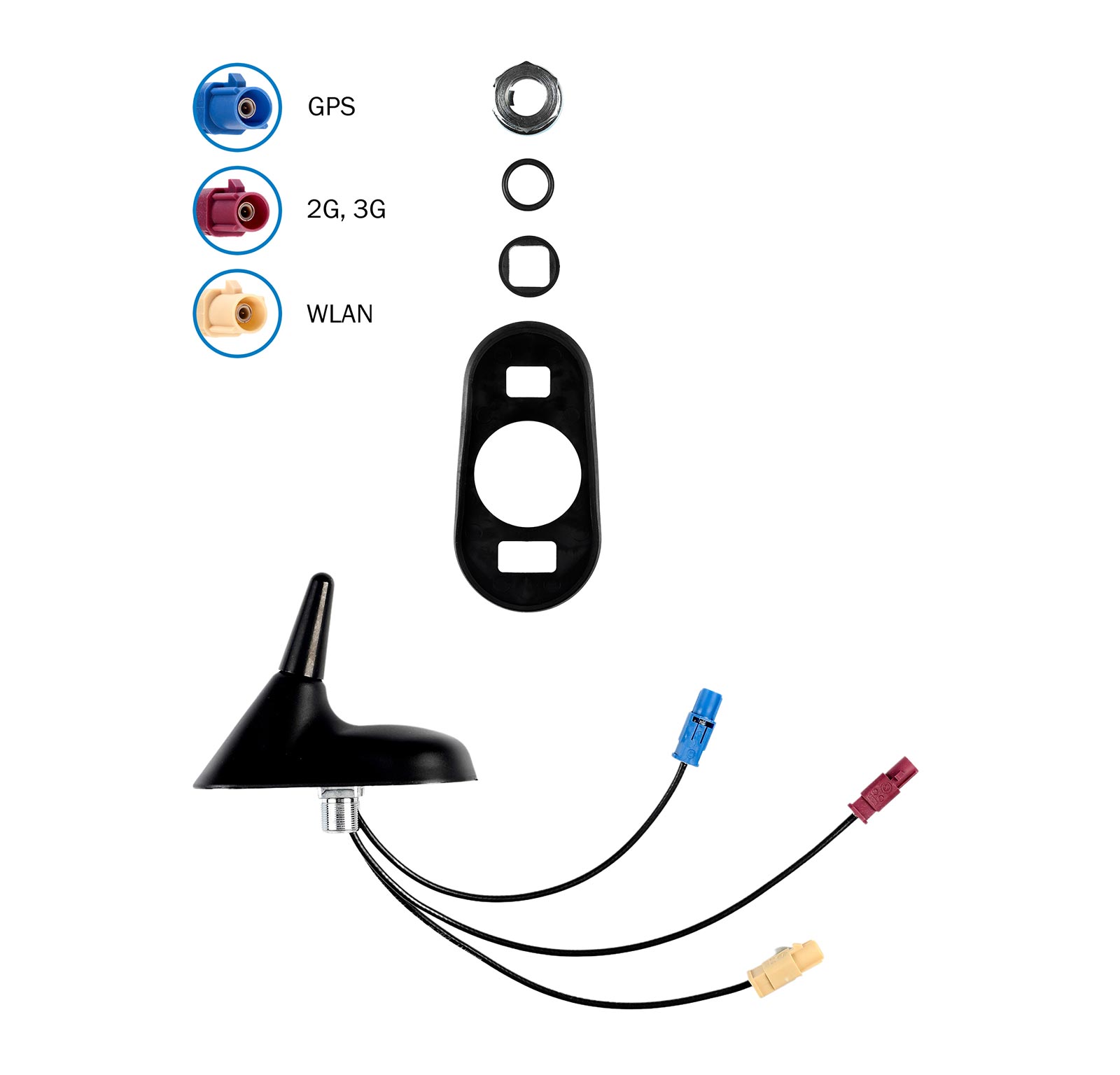

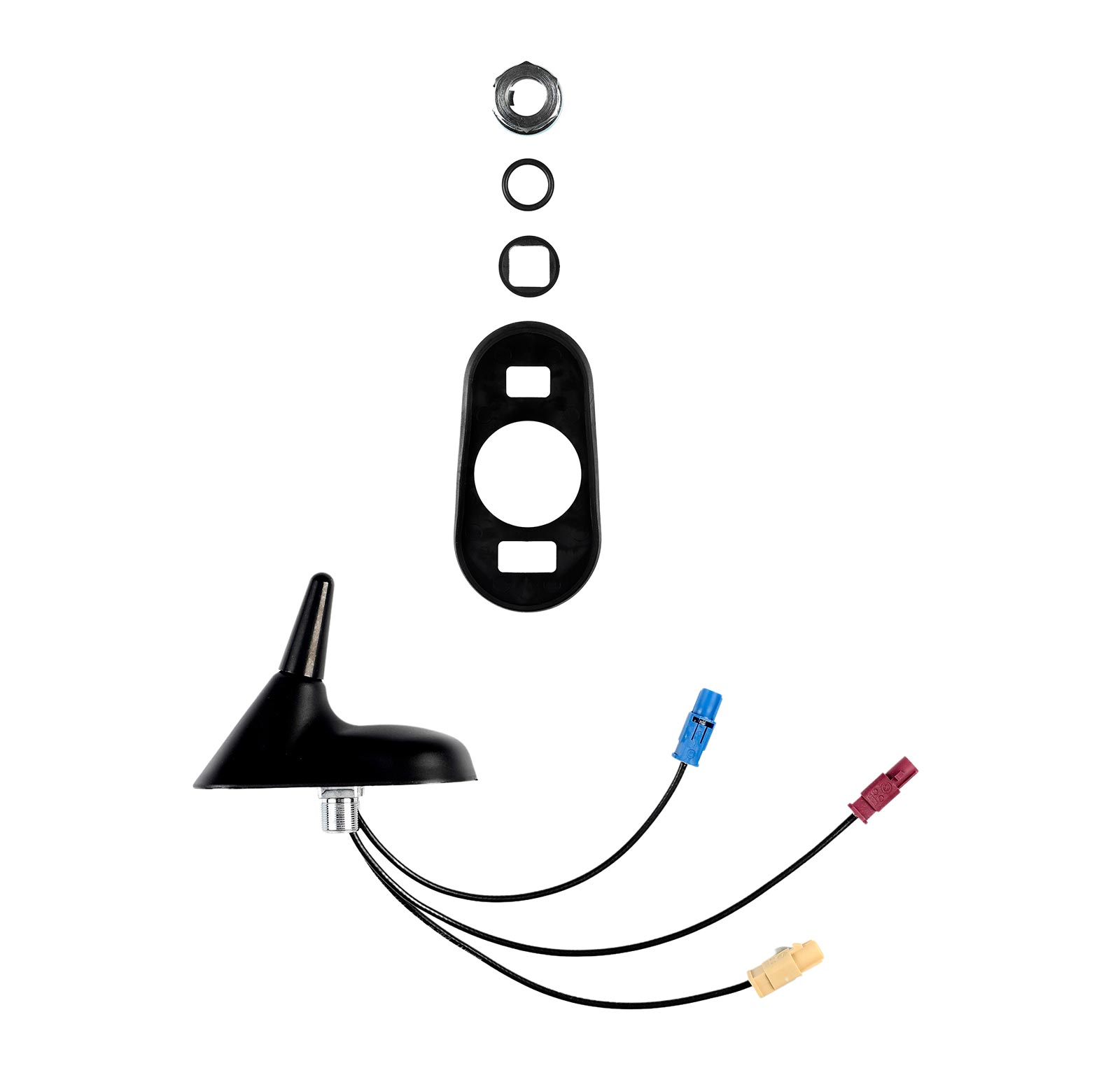

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de
