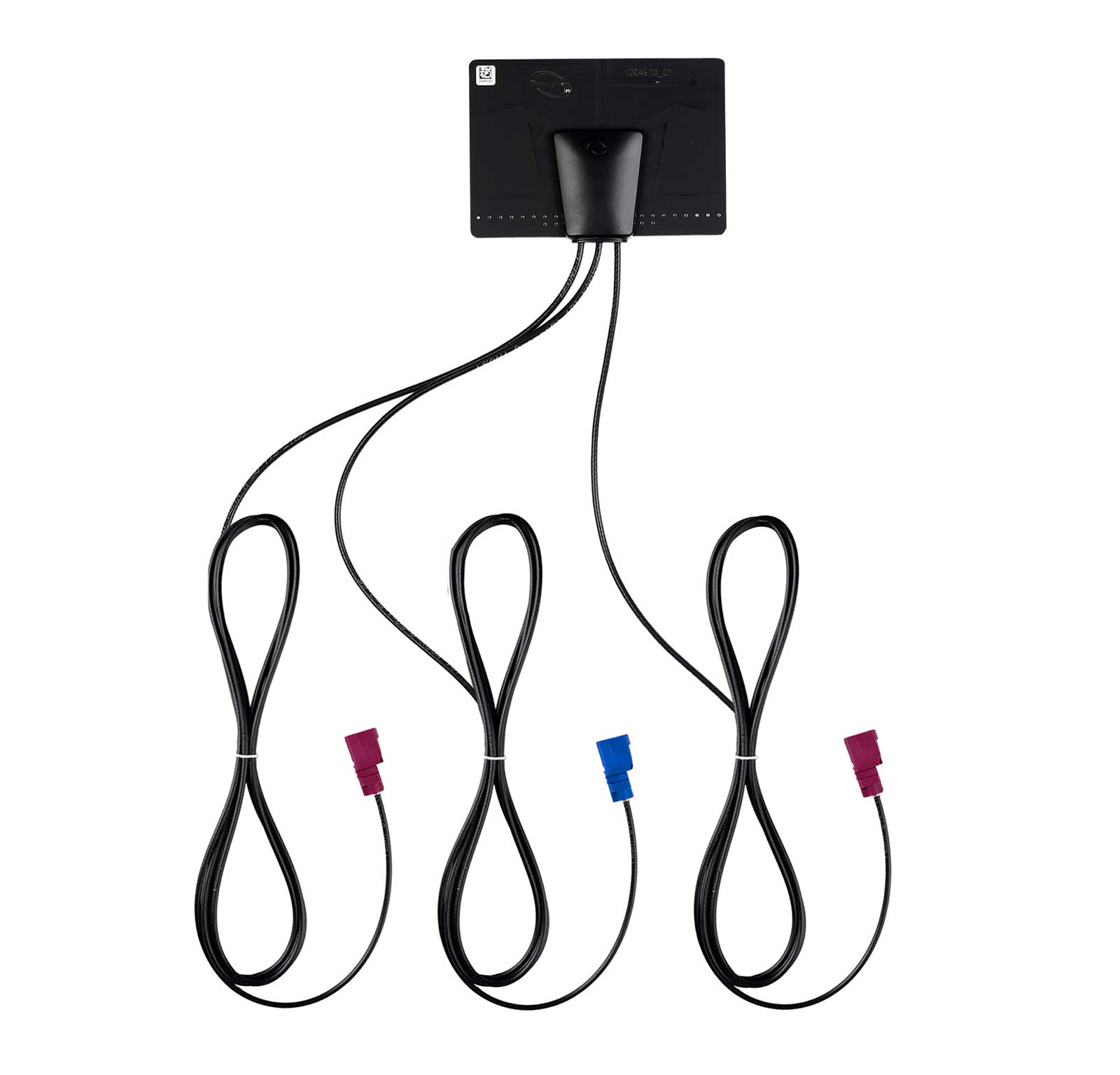

Antenne Bad Blankenburg - Klebeantenne - LTE, 5G, GPS/GLONASS/Galileo/Beidou, L1, WLAN - 4579.01

Eigenschaften:

• Glasklebe-Innenantenne für den Mobilfunkempfang zur Klebebefestigung an der Frontscheibe oder an Seitenscheibe
• 2-Anschlüsse Mobilfunk MIMO 5G/4G/3G/2G oder wahlweise 2-Anschlüsse WLAN/WiFi oder nutzbar als Kombination aus beiden Betriebs-Bereichen
• aktive GPS/GLONASS/Galileo/Beidou-Antenne (Phantomspeisung)
• 2 SAW Filter
• Zusatzinformationen:
  - Montage: Klebebefestigung
  - Zusatzinfo: Innenantenne
  - Kategorie/Besonderheit: MIMO bis 3,8 GHz, 2 SAW Filter bei GNSS, Diagnosefunktion bei GNSS und GSM/LTE
• Dienste: GLONASS, 5G, 4G, GNSS, LTE, GPS, GALILEO, WLAN, BEIDOU
• Frequenzen: 2G / 3G / 4G / 5G: 698 - 960 MHz, 1710 - 2170 MHz, 2500 - 3800 MHz; WLAN / Wi-Fi: 2400 - 2485 MHz, 5100 - 5800 MHz; GNSS: 1562 - 1612 MHz
• Impedanz 50 Ohm
• Anpassung: ≤ 2,5:1; GNSS: ≤ 1,5:1
• Rauschmaß: GNSS 1,7 dB

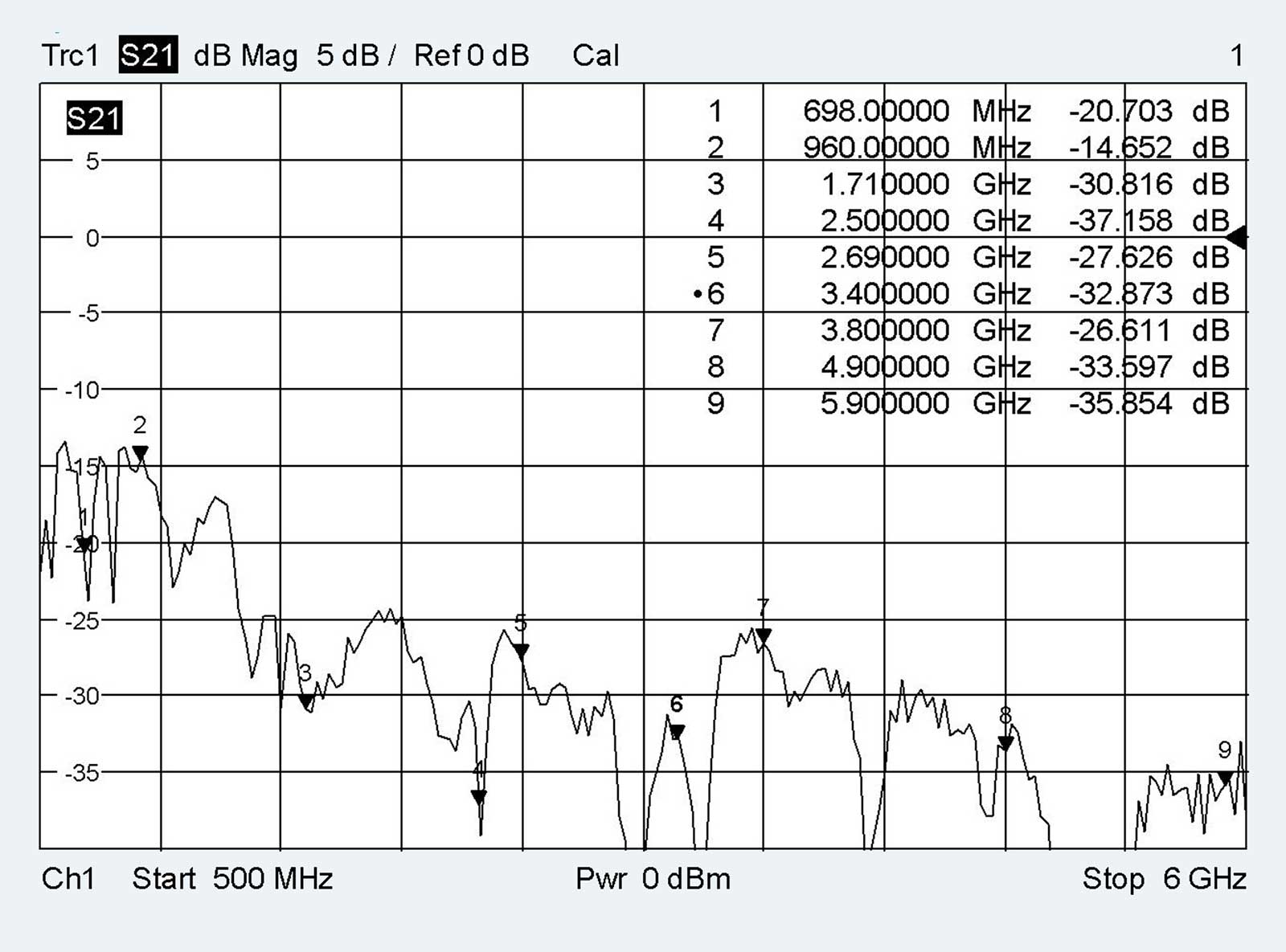

• Entkopplung: ≥ 20 .. 25 dB; GNSS ≥ 35 dB
• Verstärkung: GNSS 22±3 Polarisation
• Gewinn: 2 G / 3G / 4G / 5G: 2 .. 5 dBi; WLAN 5 .. 6 dBi; GNSS: 25 dBic typ.
• Stromversorgung: GNSS +3,0 .. 5 V 15 .. 25 mA
• max. Leistung: 2G / 3G / 4G / 5G / WLAN: 4 W

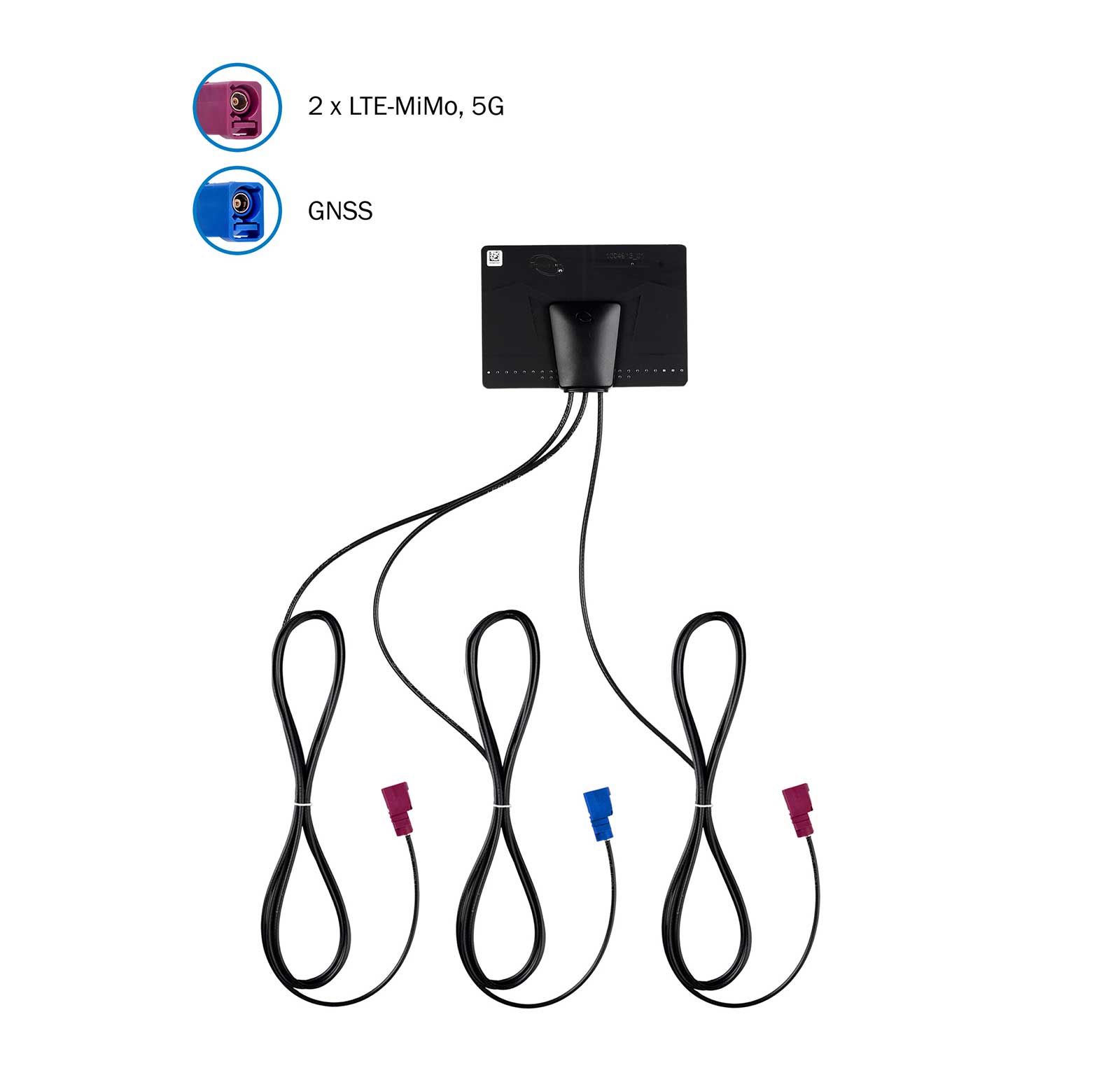

• Steckverbinder: 2G / 3G / 4G / 5G / WLAN: 2xFAKRA(f) D; GNSS FAKRA(f) C
• Kabel: RG 174
• Kabellänge: 2G / 3G / 4G / 5G / WLAN: 2x 2 m; GNSS: 2 m

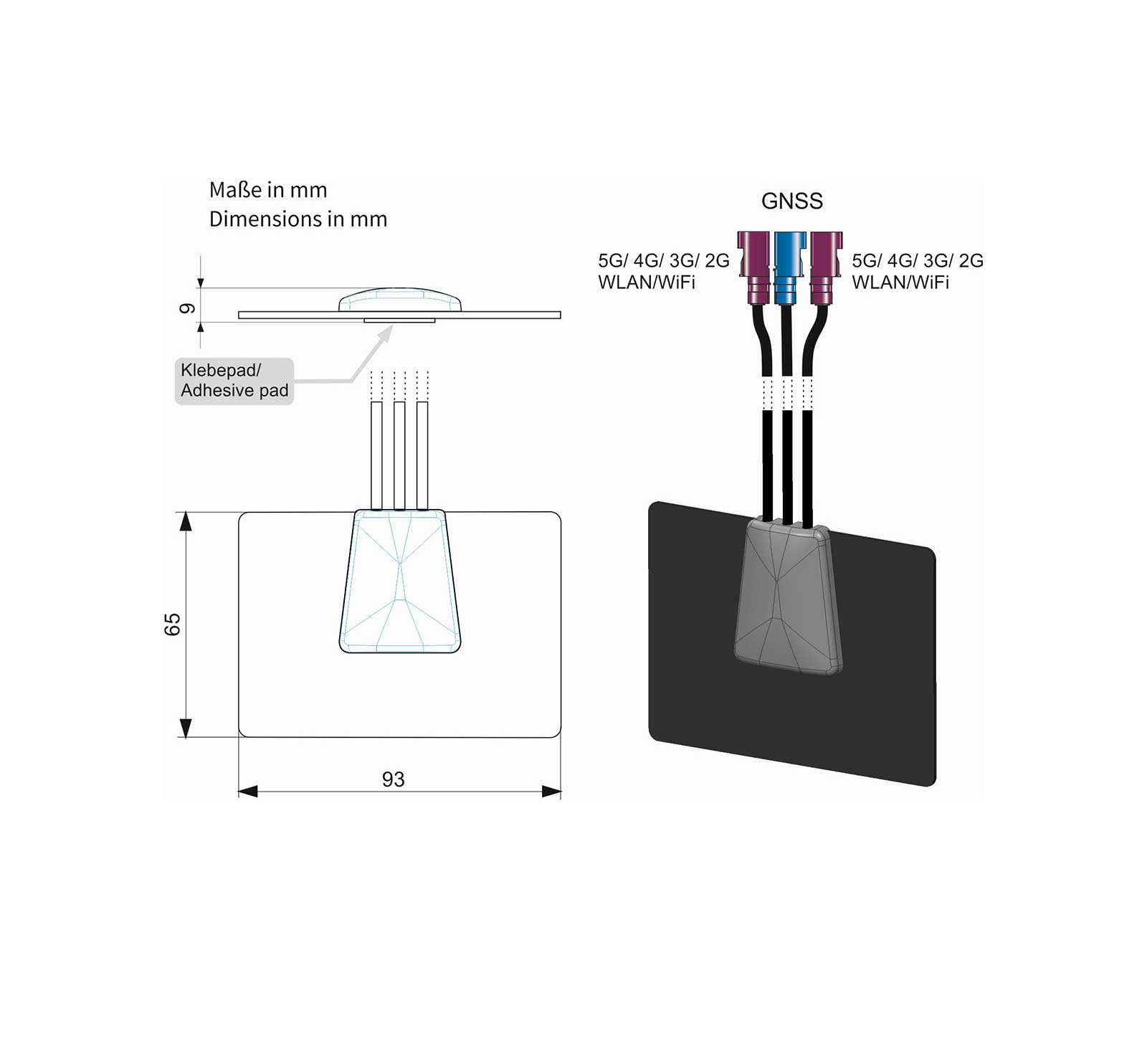

• Breite: 65 mm
• Höhe: 9 mm
• Länge: 93 mm
• Gewicht: 0,11 kg

Lieferumfang:

• 1 x Klebeantenne

Varianten:

• 4579.02

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de
