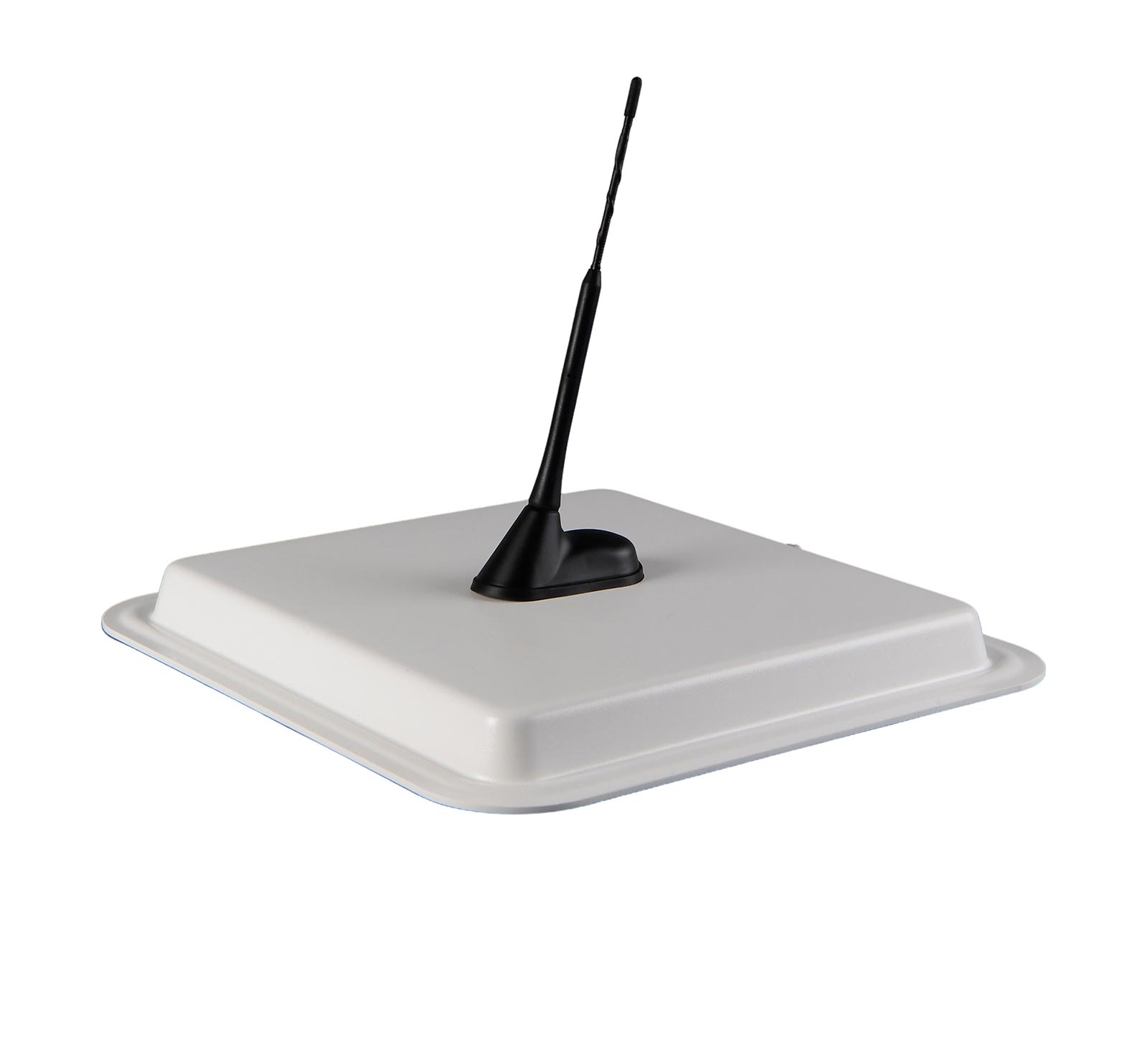

Antenne Bad Blankenburg - Groundplane Antenne - UKW / DAB+ / GPS - für Wohnmobil - 3761.30

Eigenschaften:

• Dachantenne für den optimalen Rundfunkempfang in GFK-Wohnmobilien/-wagen
• Verbessert den Empfang in Wohnmobilen und Wohnwagen
• Aktive Antenne mit getrennter Signalführung
• Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
• Geringe Einbautiefe
• Kann einfach und unkompliziert montiert (verschraubt oder verklebt) werden
• Hat eine sehr hohe Dichtigkeit
• Ermöglicht eine flexible Kabeleinfušhrung ins Dach
• Montage der Grundplatte mittels geeigneter Kleb- und Dichtstoffe
• Hinweis: Die GFK-Dachantenne ist in drei Varianten mit unterschiedlichen Diensten verfügbar
  - 2118.30: AM/FM, DAB+
  - 3761.30: AM/FM, DAB+, GNSS
  - 3799.30: AM/FM, DAB+, GSM, UMTS, LTE, GNSS
• Dienste: GLONASS, AM/FM, GPS, DAB+
• Frequenzen: AM: 0,15 - 16 MHz; FM 87,5 - 108 MHz; GAB+ III: 174 - 240 MHz; DAB+ L: 1452 - 1492 MHz; GPS 1575,42 MHz; GLONASS: 1602 - 1610 MHz
• Impedanz 50 Ohm
• Anpassung: AM: ≤ 3,0:1; FM / DAB+ III: ≤ 2,0:1; DAB+ L: ≤ 1,8:1; GPS / GLONASS: ≤ 1,5:1
• Rauschmaß: FM: 3,5 dB typ.; DAB+ III: 2 dB typ.; GPS / GLONASS: 1.7 dB typ.
• Verstärkung: AM: 6 dB; FM: 14 dB; DAB+ III: 10 dB; GPS / GLONASS: 28 ± 3 dB
• Gewinn: GPS / GLONASS 32 dBic.typ.
• Stromversorgung:
  - AM / FM DAB+: +9 .. 16 V; 25 mA bei 12 V
  - GPS: +3,3...5,5 V, 15...40 mA
• Kabeltyp: RG 58
• Kabellänge: 0,5 m
• Steckverbinder:
  - AM / FM: FAKRA(m) B
  - DAB+: FAKRA(m) G
  - GPS: FAKRA(m) C
• Breite: 380 mm
• Höhe: 310 mm
• Länge: 380 mm
• Gewicht: 2,2 kg
• Schutzklasse: IP6k9k

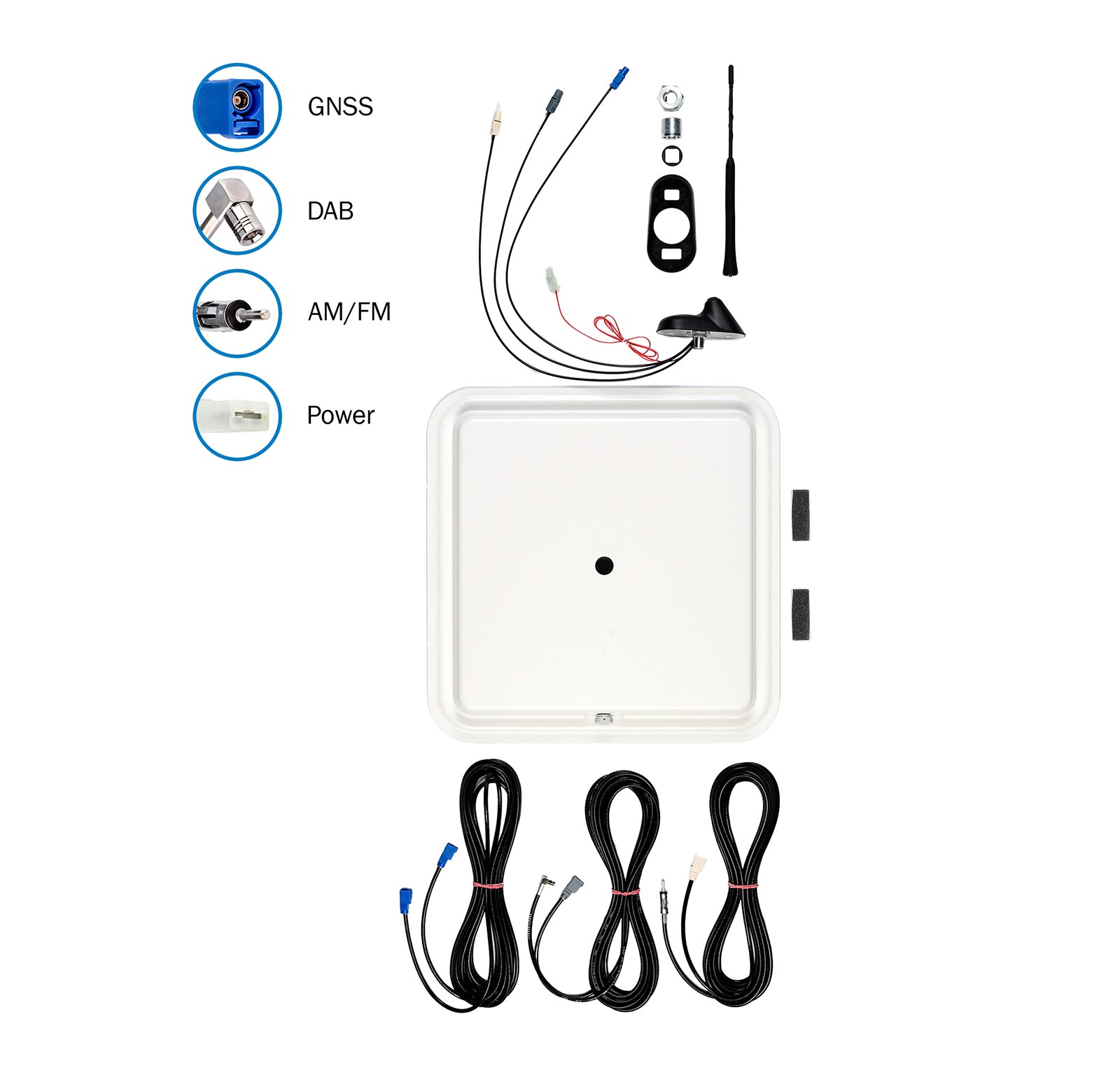

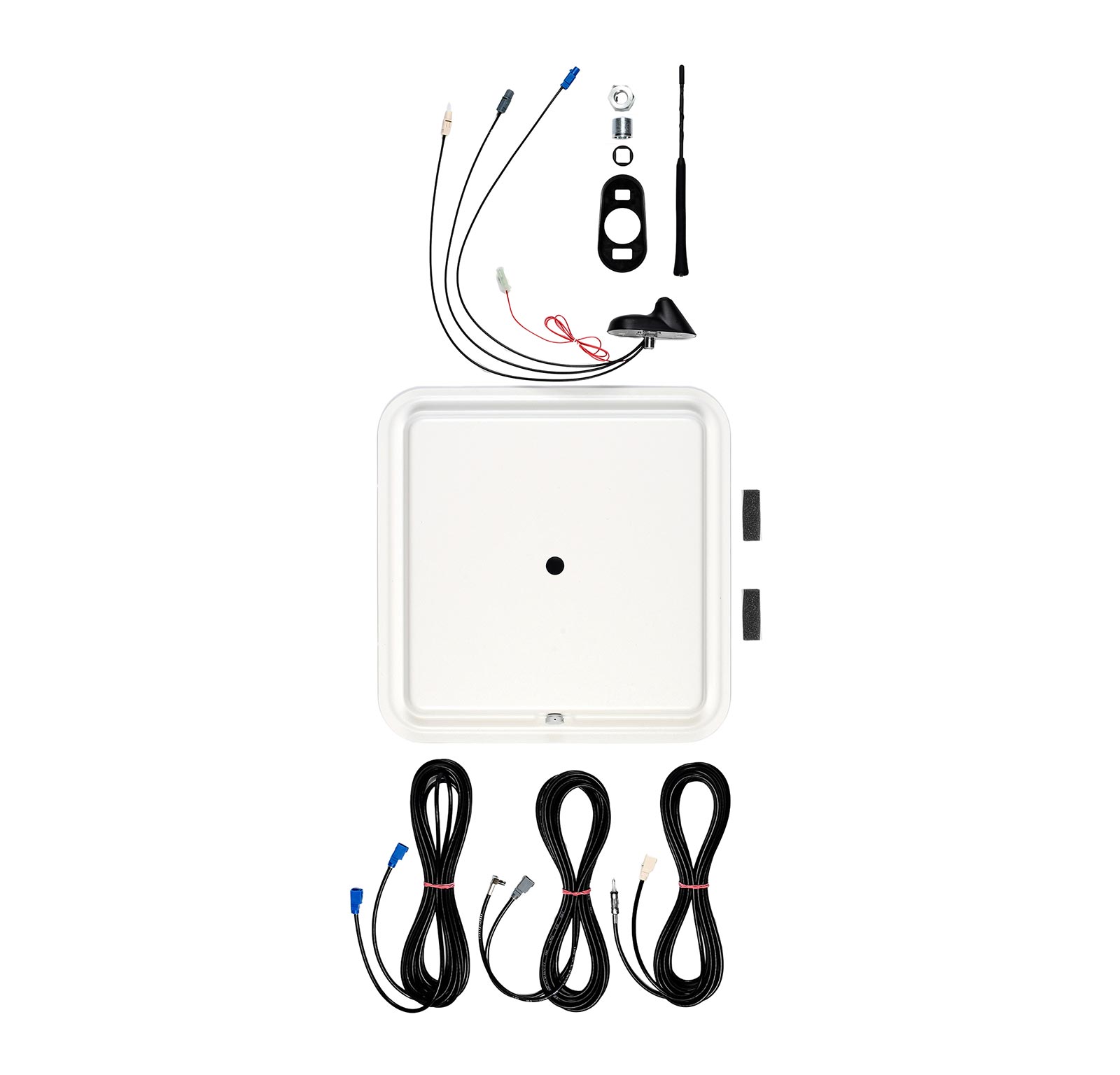

Lieferumfang:

• 1 x Antenne
• 3 x Verlängerungskabel RG58 6,5m Fakra(f) B auf DIN41585(m), FAKRA(f) C auf FAKRA(m) C, FAKRA(f) G auf SMB(f) Winkel
• Befestigungsmaterial (Mutter mit Krallenscheibe, Bohrlochadapter, Dichtung, Gewindeadapter 16mm M14/M18)
• 1 x Staubschutzdichtung
• 1 x GFK Element

Empfohlenes Zubehör:

• Ersatzstab: 4626.11

Varianten:

• 3761.01
• 3761.06

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de
