Antenne Bad Blankenburg - Dachantenne AM / FM / DAB / GSM / UMTS / LTE / GPS - 3799.02

Höchste Qualität und Zuverlässigkeit "Made in Germany"
Die ATTB 3799.02 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit "Made in Germany".

We drive connectivity: Vernetzung ohne Kompromisse
Die ATTB Flex-Dachantenne 3799.02 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Rundfunk auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen - auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste
Die ATTB 3799.02 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB, GSM, UMTS, LTE, 5G und GNSS.
- Im Rundfunkbereich können AM (0,1 - 16 MHz), FM (87,5 - 108 MHz) und DAB (174 - 237 Mhz) empfangen werden
- Im Mobilfunkbereich kann diese Antenne für den Empfang von 5G (698 - 960 MHz, 1450 - 3800MHz) eingesetzt werden - Die ATTB 3799.02 Dachantenne ist darüber hinaus auch für den Empfang von GNSS Navigationssignalen ausgelegt (1575,42 Mhz; 1602 - 1610 Mhz)

Besondere Merkmale und Eigenschaften
- Aktiver Rundfunkempfang (AM, FM)
- Aktiver und rauscharmer DAB-Empfang in den Bereichen B II und L-Band
- Mobilfunkempfang in den Frequenzbereichen GSM, UMTS und LTE
- Aktive GNSS-Antenne (Phantom-Stromspeisung)
- Diagnose mittels 10 kOhm an allen Anschlüssen möglich
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand (nur eine Montagebohrung für 4 Funktionen)

Zusätzliche Informationen und Hinweise
- Die ATTB 3799.02 Dachantenne gibt es auch im Set für den Einbau in GFK-Wohnmobilen (3799.30)
- Für die ATTB 3799.02 Dachantenne gibt es einen Ersatzstab (4626.11; für USA/ Kanada 4660.11)
- Wenn das AM/FM-Radio keine Phantomspeisung zur Verfügung stellt, ist eine externe Spannungszufuhr mittels Spannungsadapter notwendig
- Optional kann der Stab 4660.11 zum Empfang des Wetterbandes WX genutzt werden. Dadurch ist dann aber kein DAB-Empfang mehr möglich.

Eigenschaften:

• Dachantenne für den Mobilfunk- und Rundfunkempfang
• Geräuscharmer Antennenstab
• Geringe Einbautiefe; Aktive GPS-Antenne (Stromversorgung des Verstärkers nur über Innenleiter des GPS-Anschlusses)
• Dienste: UMTS, AM/FM, 2G, 5G, GSM, 4G, GNSS, LTE, GPS, DAB, 3G
• Frequenzen: AM: 0,1 - 16 MHz, FM: 87,5 - 108 MHz, DAB+ BIII: 174 - 237 MHz; DAB+L: 1452-1492 MHz; 2G / 3G / 4G / 5G: 790 - 960 MHz, 1710 - 2170 MHz, 2500 - 3800 MHz; GNSS: 1575,42 MHz, 1602 - 1610MHz
• Impedanz 50 Ohm
• Anpassung: AM: ≤ 2,0:1; 2G / 3G / 4G / 5G: ≤ 2,5 .. 3,0:1; GNSS: ≤ 1,5:1
• Rauschmaß: GNSS: 1,7 dB typ.
• Entkopplung: AM / FM / DAB+ BIII: ≥ 35 dB; 2G / 3G / 4G / 5G: ≥ 35 dB; GNSS: ≤ 35 dB
• Verstärkung: AM: 0 ± 2 dB; FM: 5 ± 1 dB; DAB+ BIII: 6 ± 1 dB; DAB+L: 0 dB; GNSS: 28 ± 3 dB
• Gewinn: DAB / Mobilfunk: 2 dBi
• Stromversorgung: AM / FM /DAB+: 12 ±2 V, 20 .. 45 mA; GNSS: +3,3 .. 5,5 V 15 .. 40 mA
• max. Leistung: 2G / 3G / 4G / 5G: 4 W
• Kabeltyp: RG 174
• Kabellänge: AM / FM: 0,13 m; DAB+: 0,2 m; 2G / 3G / 4G / 5G: 0,235 m; GNSS: 0,165 m

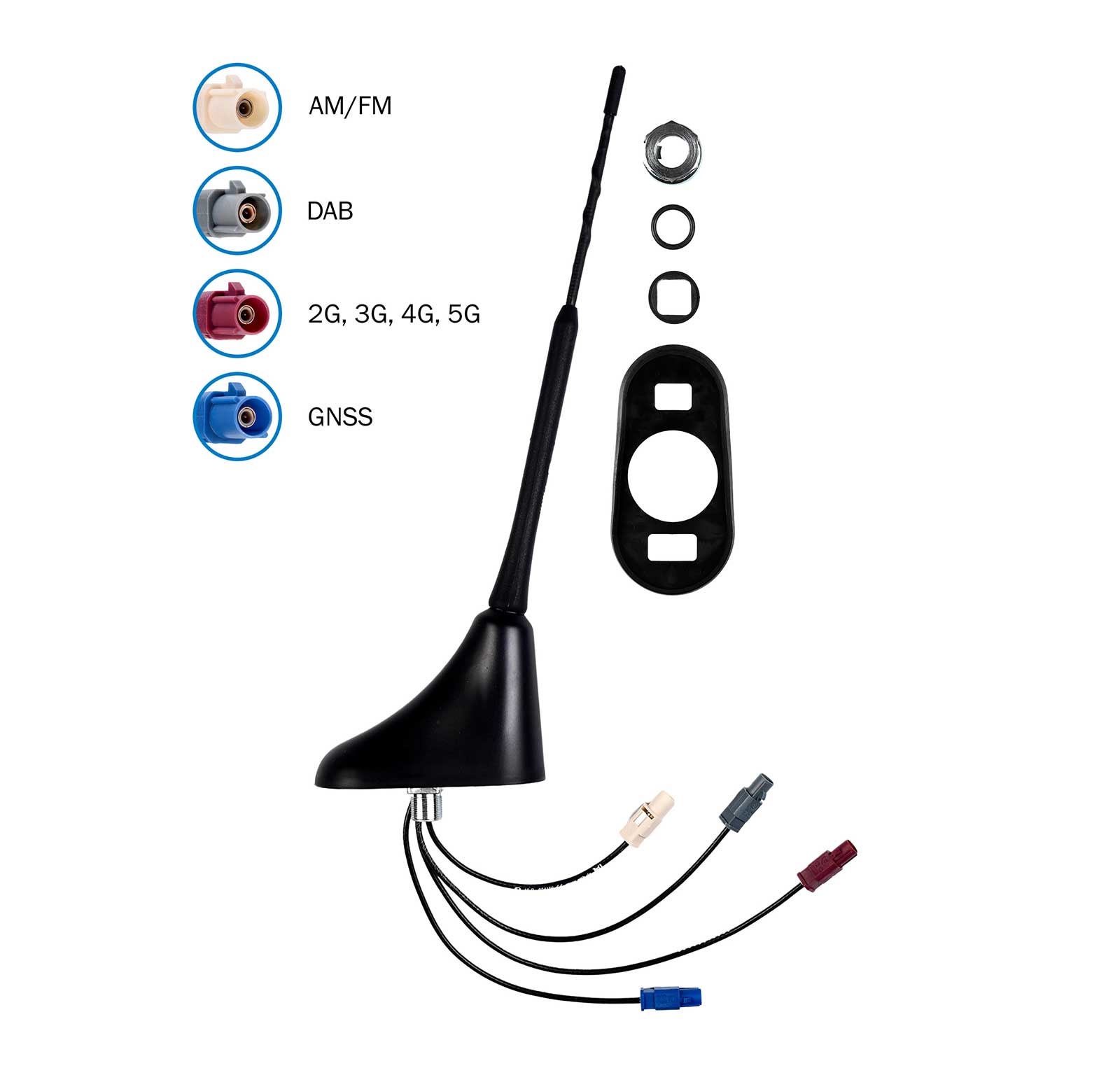

• Steckverbinder: FAKRA(m) B: 0,13 m; FAKRA(m) G: 0,2 m; 2G / 3G / 4G / 5G: FAKRA(m) D; GNSS: FAKRA(m) C

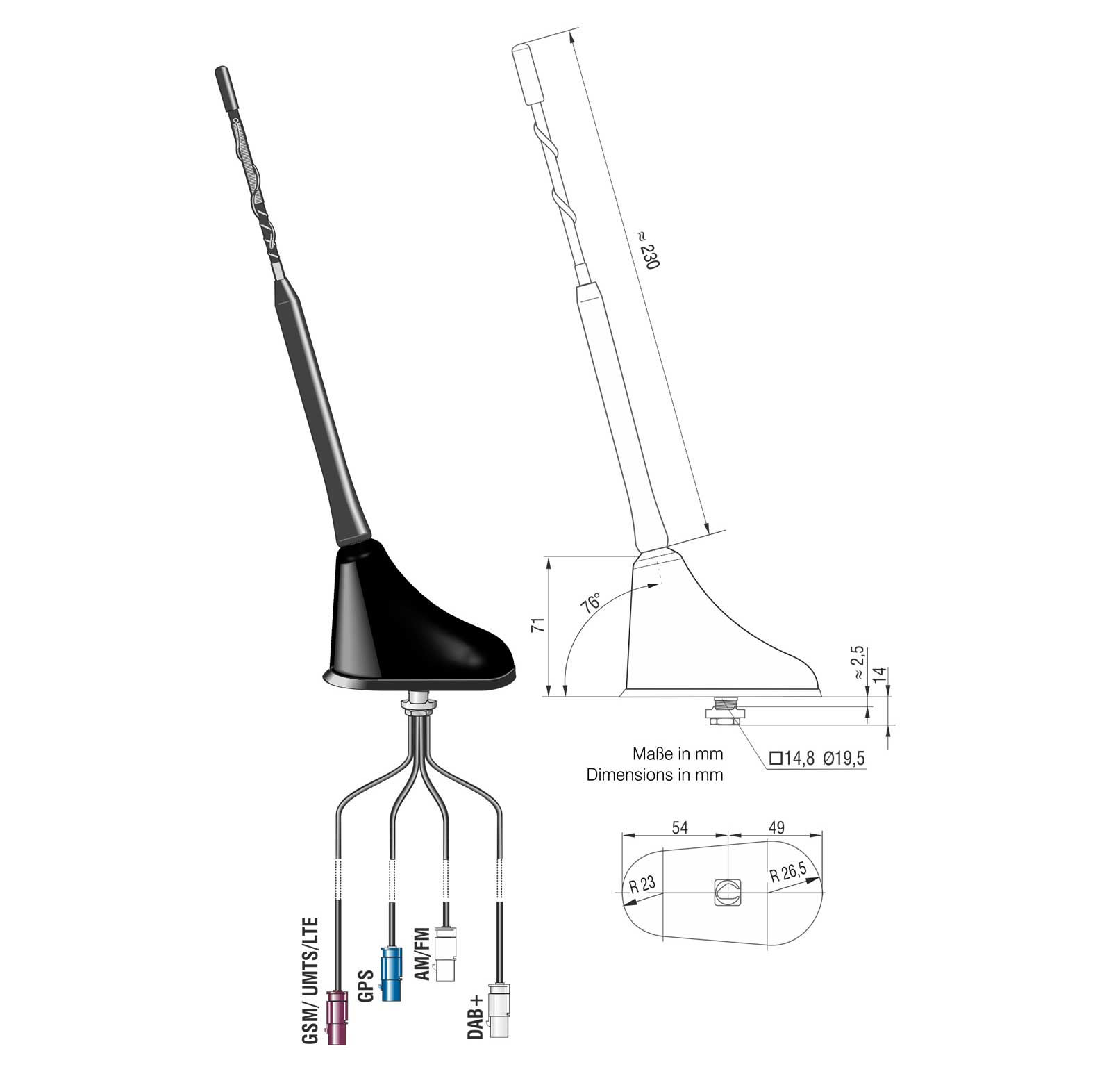

• Breite: 55 mm
• Höhe: 301 mm
• Länge: 103 mm
• Gewicht: 0,197 kg
• Schutzklasse: IP6k9k

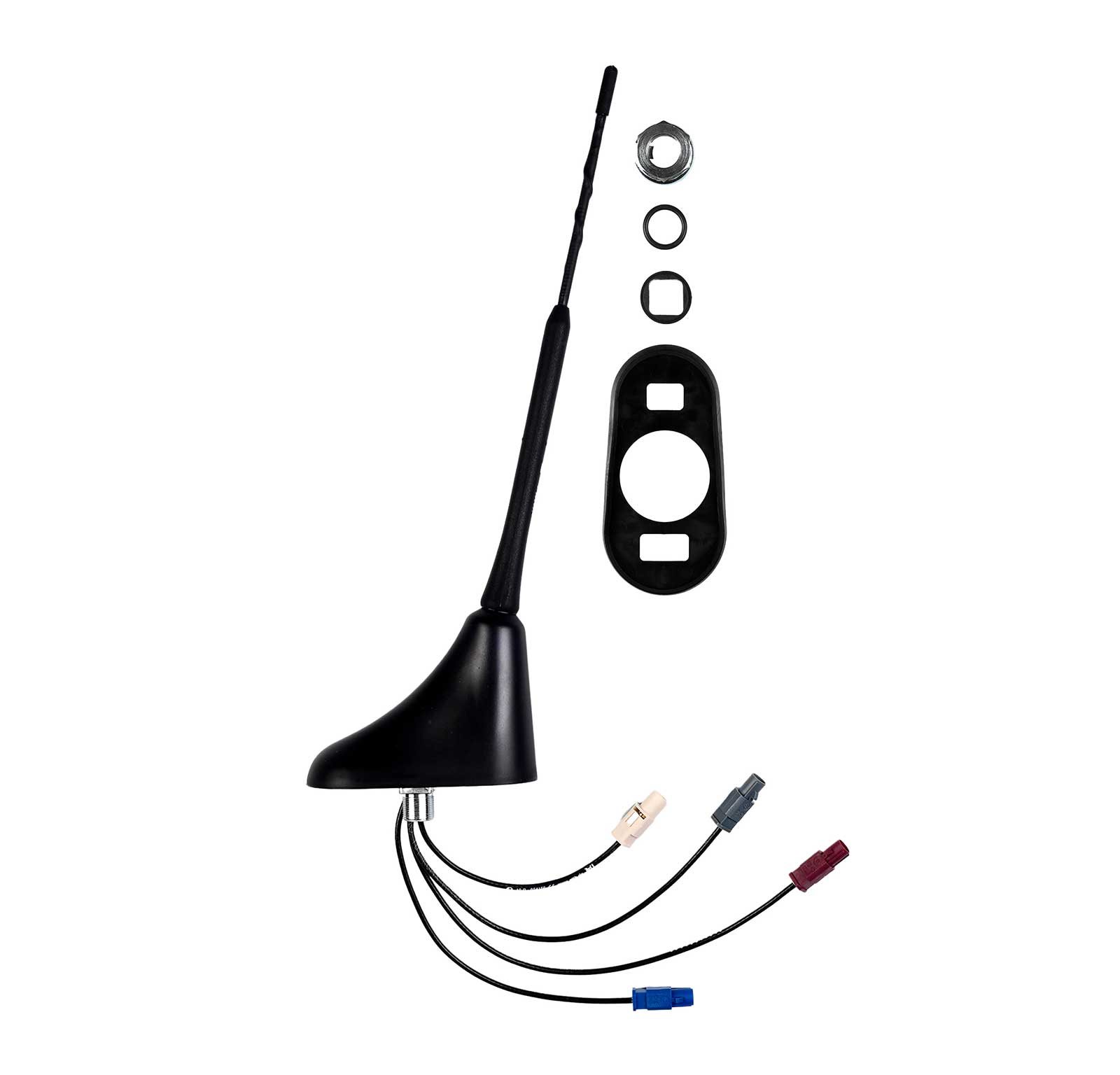

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Empfohlenes Zubehör:

• 4681.02 Spannungsadapter
• 4681.11 Spannungsadapter
• 4626.11 Ersatzstab

Varianten:

• 3799.30

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de

Dokumente
Bedienungsanleitung
