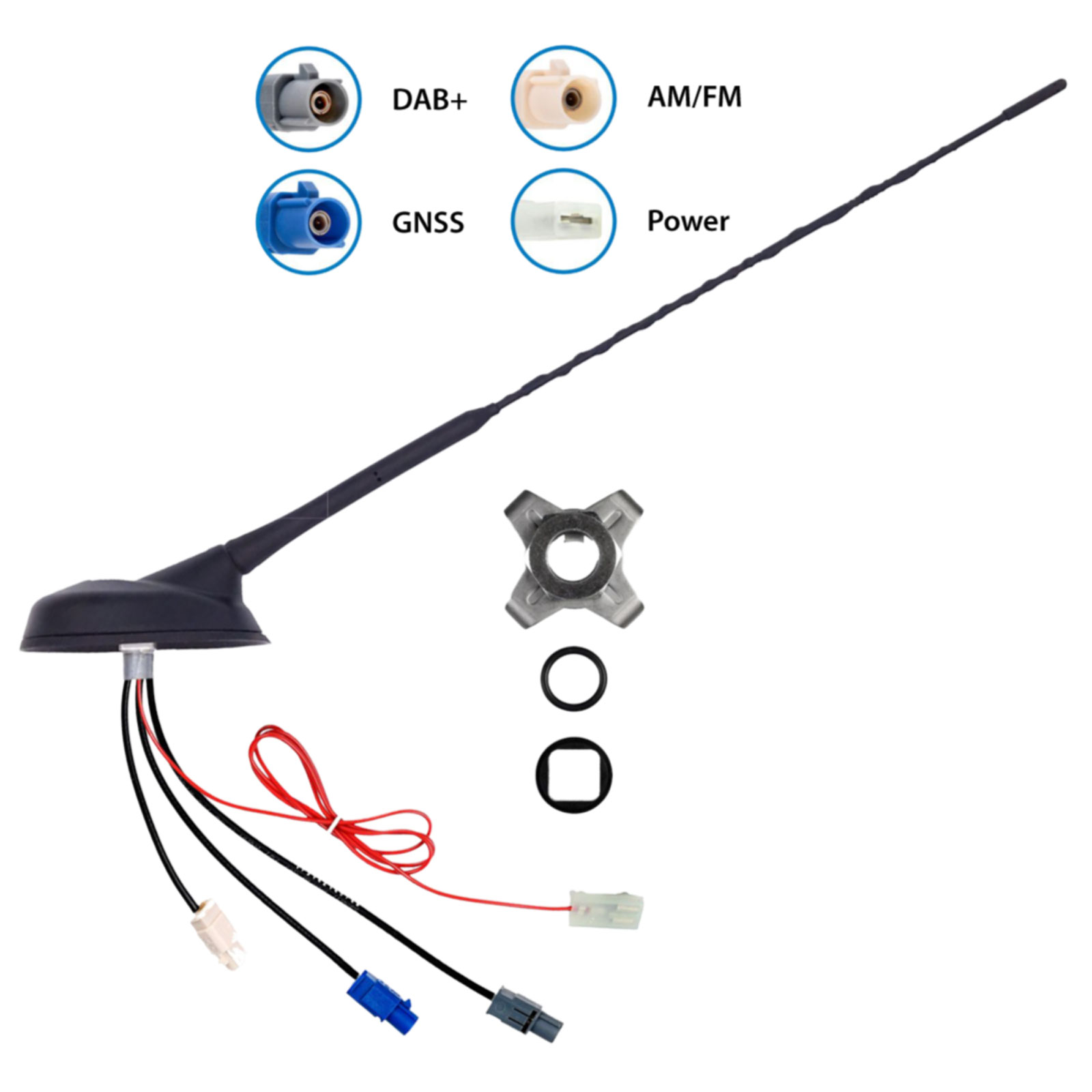

Antenne Bad Blankenburg - Dachantenne AM/FM DAB+ GNSS 30 Grad aktiv Schrägdach - 2201.02

• Schrägdachantenne für GNSS, DAB+ und Rundfunkempfang
• Antenne für Schrägdachfahrzeuge und Transporter mit Frontantenne
• Geräuscharmer Antennenstab: 430 mm
• Aktive GPS-Antenne: Phantomspeisung
• Kabeltyp: RG 174
• Dienste: AM/FM / DAB+ / GNSS
• Konnektoren: Fakra D(m) / Fakra G(m) / Fakra B(m) / Fakra C(m)

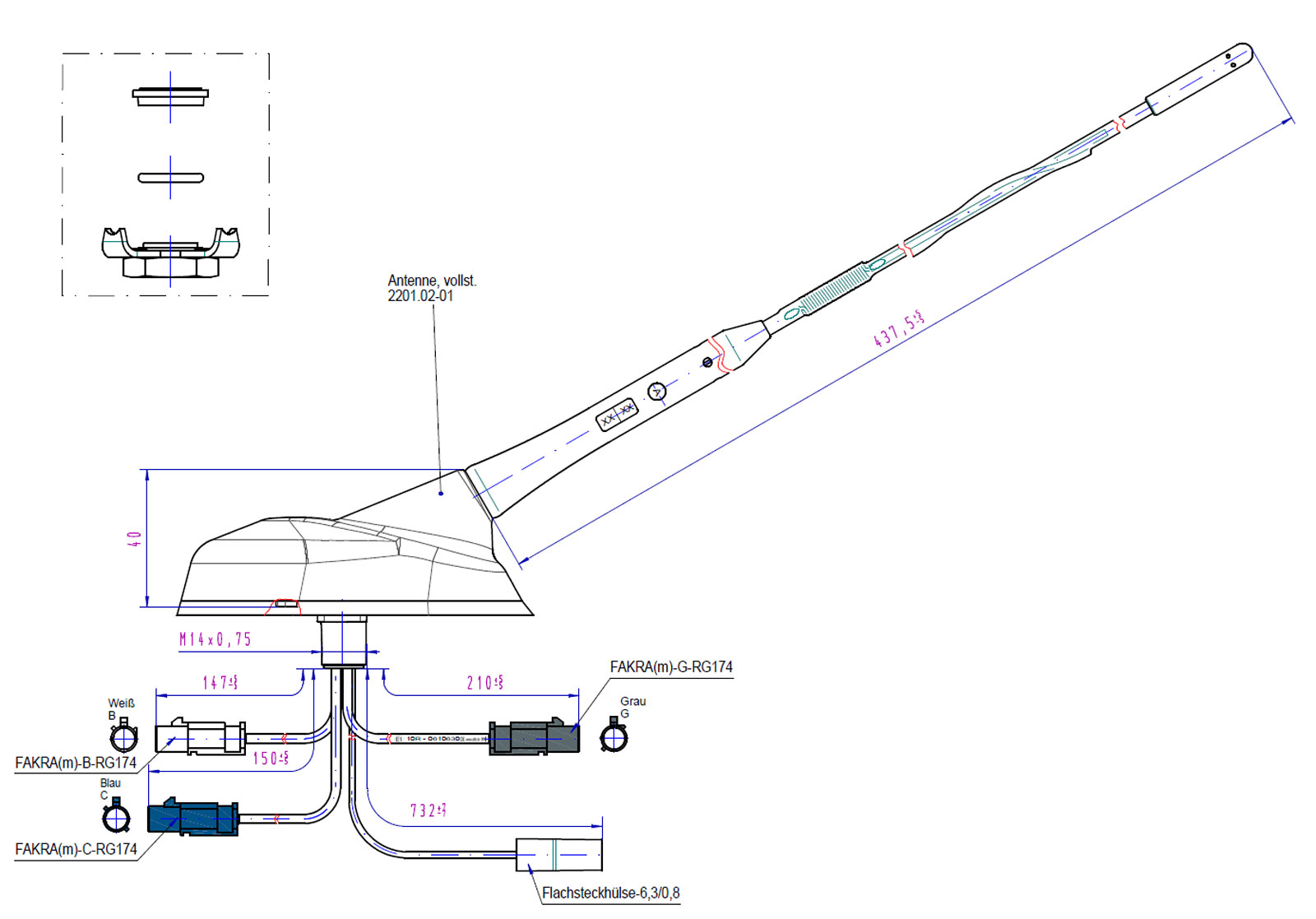

Anschluss

• AM/FM: Fakra B(m) weiß RG174 / L=147 mm
• DAB+: Fakra G(m) grau RG174 / L=210 mm
• GNSS: Fakra C(m) blau RG174 / L=150 mm

Frequenzbereich

• AM: 150 kHz - 1710 kHz
• FM: 87,5 MHz - 108 MHz
• DAB+ BIII: 174 MHz - 237 MHz
• DAB+ L: 1452 MHz - 1492 MHz
• GNSS: 1575,42 MHz / 1602 MHz - 1610 MHz

Verstärkung (dB)

• AM: 0 db +/ -2 dB
• FM: 12 dB +/- 1 dB
• DAB+ BIII: 10 dB +/- 1 dB
• GNSS: 28 dB +/- 3 dB

Zugewinn (dBi)

• DAB+ BIII: 2 dBi
• GNSS:32 dBi typ.

Spannungsversorgung

• AM: +12V extern / Phantomspeisung
• FM: + 12V extern / Phantomspeisung
• DAB+: +12V extern / Phantomspeisung
• GNSS: +3V - +5,5V Phantomspeisung

Stromaufnahme

• AM: 20 mA > 45 mA max.
• FM: 20 mA > 45 mA max.
• DAB+ BIII: 20 mA > 45 mA max.
• DAB+ L: passiv
• GNSS: 15 mA > 40 mA

Impedanz

• AM/FM: 50 Ohm
• DAB+: 50 Ohm
• GNSS: 50 Ohm

Stehwellenverhältnis

• AM: <2,0:1
• FM: <2,0:1
• DAB+ BIII: <2,0:1
• GNSS: <1,5:1

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de
