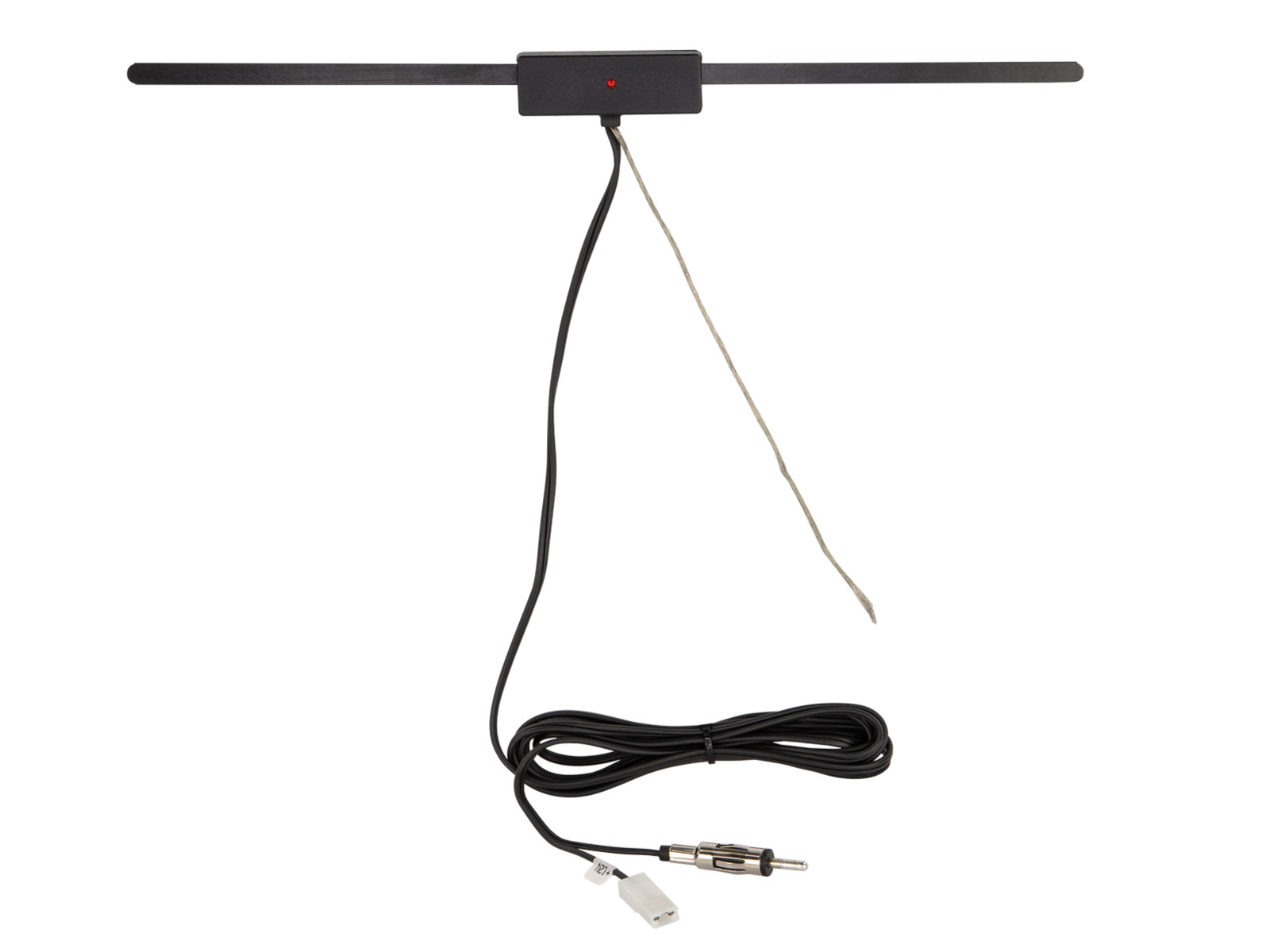

ACV Glasklebeantenne AM/FM DIN(m) 12V extern aktiv - 152000-38

Highlights

• Hinweis:
  - schwarz: +12V Antennenremote
  - Masseband: Masse GND Klemme 31 Karosserie direkt
  - Betriebsstatus-LED: rot
  - Masseband: Montage mit optimalem Masseanschluss
  - Masseband: nicht kürzen oder verlängern
  - Montage horizontal
  - Klebefläche mit geeigneten Mitteln staubfrei und fettfrei reinigen
• Empfangsarten: AM/FM
• Montage: Antenne selbstklebend mit Masseband
• Glasklebeantenne intern: hinter oder auf nichtmetallischen Verkleidungen intern
• Empfohlen:
  - Frontscheibe horizontal hinter Rückspiegel
  - Abstand min. 4 cm zur Karosserie
• Maße: L = 60 cm / 31 cm / B = 2,0 cm / H = 1,1 cm
• Anschluss:
  - AM/FM: DIN(m) / L = 220 cm
  - Antennenremote: Flachstecker(f) 6,3 mm
  - Masseband: 19 cm
• Impedanz: 150 Ohm
• Empfangsbereich:
  - AM: 150 kHz - 1710 kHz
  - FM: 87,5 MHz - 108 MHz
• Zugewinn:
  - AM: +15 db
  - FM: +15 db
• Spannungsversorgung:
  - AM/FM: +12V extern
• Stromaufnahme:
  - AM/FM: 33 mA max

Für folgende Anwendungen:

• AM/FM Antenne zur Montage in allen Fahrzeugen / Wohnmobilen / Wohnwagen / Nutzfahrzeuge auf allen glatten Oberflächen wie Holz / Glas / Plastik / GFK intern

Optional

• AM/FM:
  - Antennenkabel Verlängerung DIN(f) > DIN(m) 250cm > Artikel: 1574-00
  - Antennenkabel Verlängerung DIN(f) > DIN(m) 350cm > Artikel: 1576-00
  - Antennenkabel Verlängerung DIN(f) > DIN(m) 450cm > Artikel: 1578-00
  - Antennenkabel Verlängerung DIN(f) > DIN(m) 500cm > Artikel: 1580-00

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
