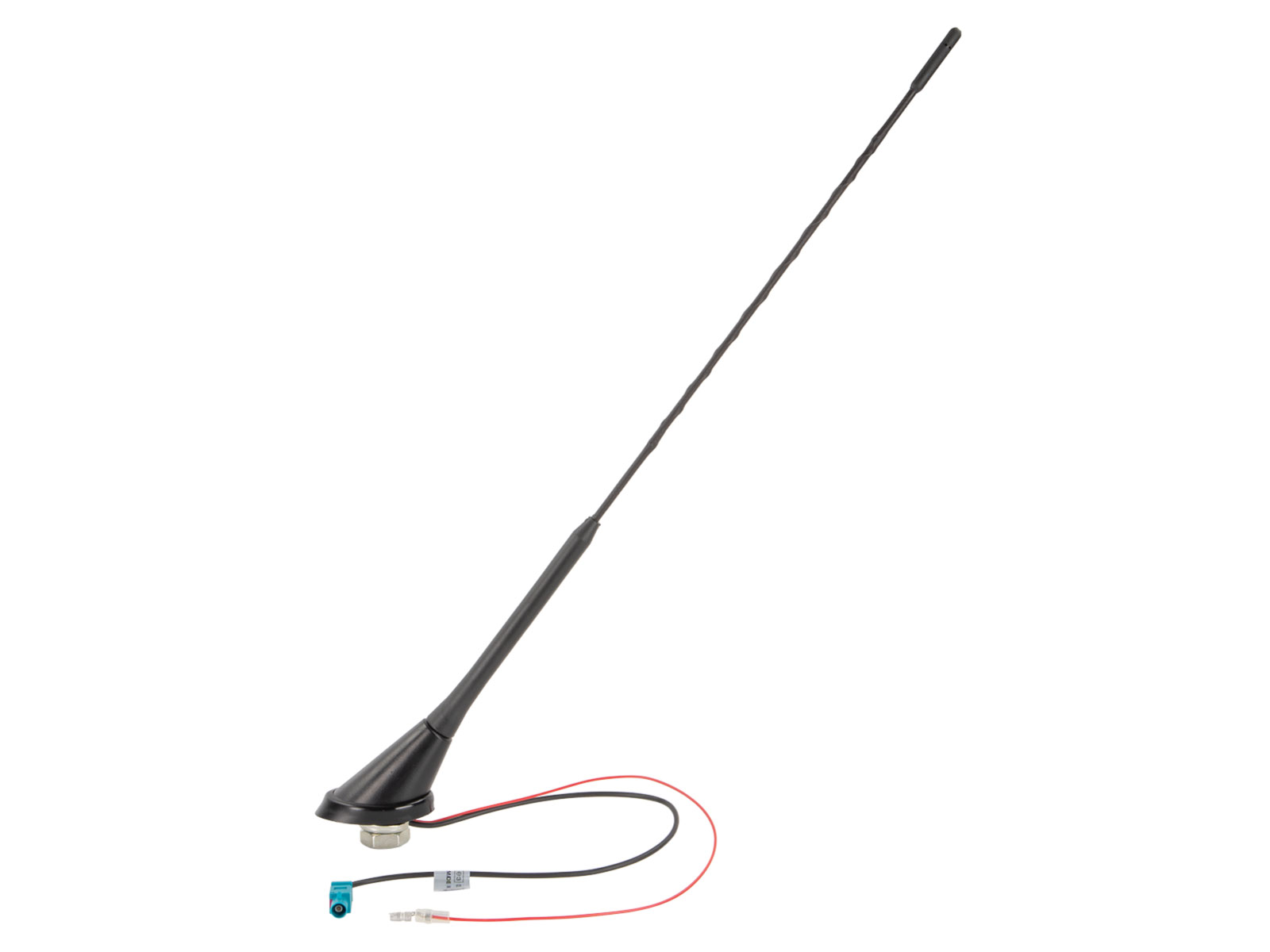

ACV Dachantenne AM/FM 56° Stabneigung 12V extern/Phantom aktiv Fakra 16V - 152000-31

Highlights

• Hinweis: +12V Speisespannung Phantomspeisung:
  - OEM Geräte mit Phantomspeisung > Phantomspeisung überprüfen
  - Nachrüstgeräte mit Phantomspeisung > Phantomspeisung aktivieren und prüfen
  - Spannungsversorgung extern > nicht in Funktion
• Hinweis: rot +12V Speisespannung extern:
  - Anschluss > Antennenremote Nachrüstradio
  - Anschluss > Zündungsstrom Klemme 15 abgesichert
• Bauart: 16V
• Empfangsarten: AM/FM
• Einbauort: Dach hinten
• Bohrung rund: 15 mm
• Bohrung quadrat: 14,5 mm x 14,5 mm
• Stablänge: 41 cm
• Stabneigung: 56°
• Stabart: 16V
• Stabgewinde: M5
• Gesamthöhe: 37 cm
• Antennenfuß: L = 58 mm / B = 40 mm / H = 45 mm
• Antennenfuß Gewinde: M5
• Anschluss:
  - AM/FM: Fakra Z(m) wasserblau / L = 40 cm
  - Speisespannung extern: Rundstecker(m) / L = 37 cm
• Frequenzbereich:
  - AM: 150 kHz - 1710 kHz
  - FM: 87,5 MHz - 108 MHz
• Zugewinn:
  - AM: +10 db
  - FM: +18 db
• Spannungsversorgung:
  - AM/FM: +12V extern
  - AM/FM: +12V Phantomspeisung
• Stromaufnahme:
  - AM/FM: 33 mA max

Optional

• AM/FM:
  - Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm > Artikel: 15-7581185
  - Antennenkabel Verlängerung Fakra(f)>Fakra(f) 500cm ROKA > Artikel: 1526-500-1
  - Antennenadapter Fakra(m)>DIN(m) 12V Phantom LEONI > Artikel: 1524-03-1
• Ersatzstab ohne Fuß:
  - Antennenstab AM/FM 41cm M5/M6 16V > Artikel: 152000-23

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
