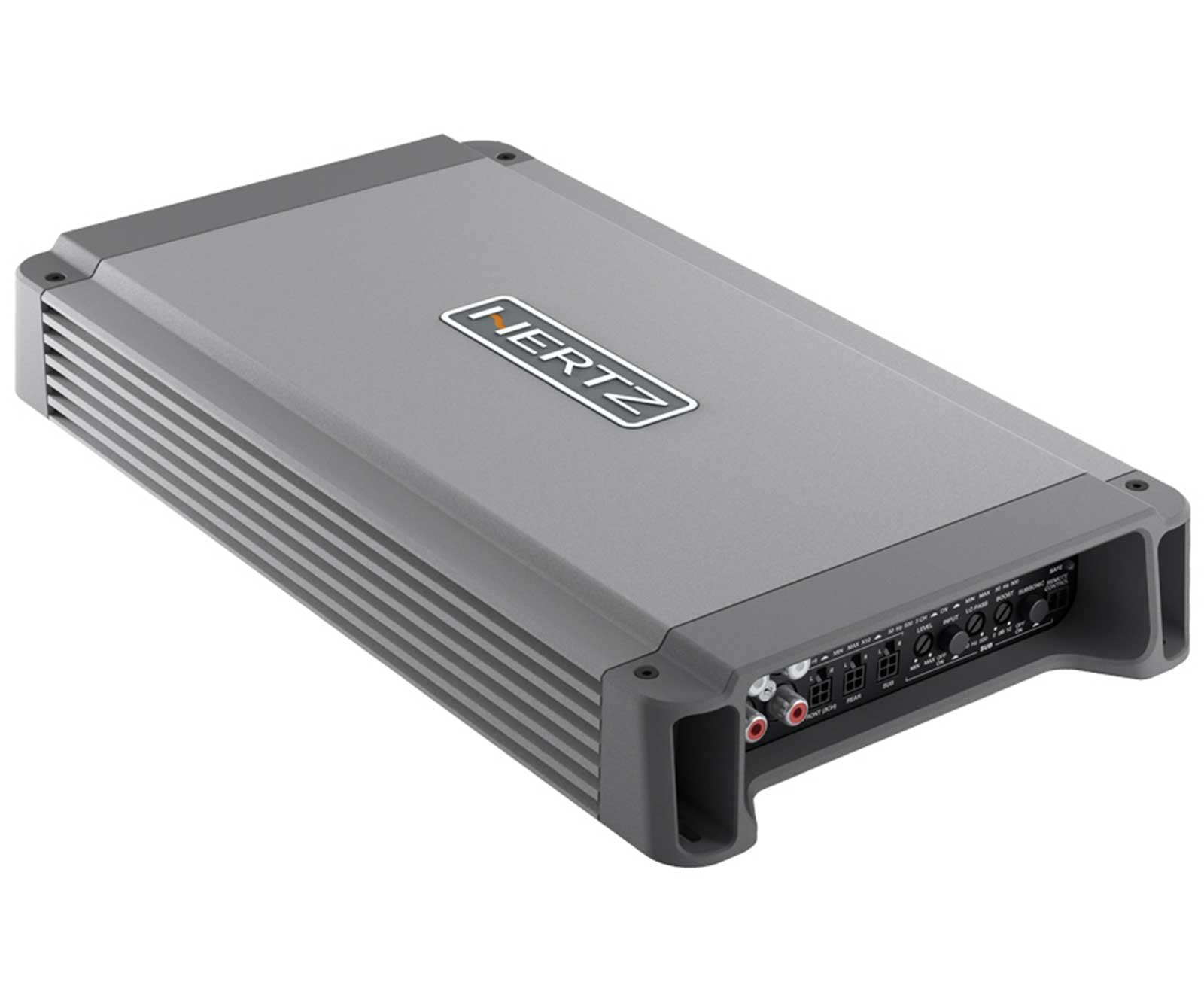

Der Schiffsverstärker HCP 5 MD 24V verfügt über ein kompaktes Design, das für die offene Wasserumgebung ausgelegt ist und jede Menge sauberen Strom liefert. Der HCP M-Kühlkörper wurde aus stranggepresstem Aluminium gefertigt, einem Material, das hinsichtlich Leichtigkeit, Robustheit und Wärmeableitung seinesgleichen sucht. Um die Größe auf ein Minimum zu beschränken, werden die Leistungstransistoren zwischen der Leiterplatte und der Oberseite des Kühlkörpers platziert, wo Wärme gesammelt wird. Die aufgebaute Wärme wird dann auf die speziellen Ableitungsflügel an der Seite des Verstärkers geleitet.

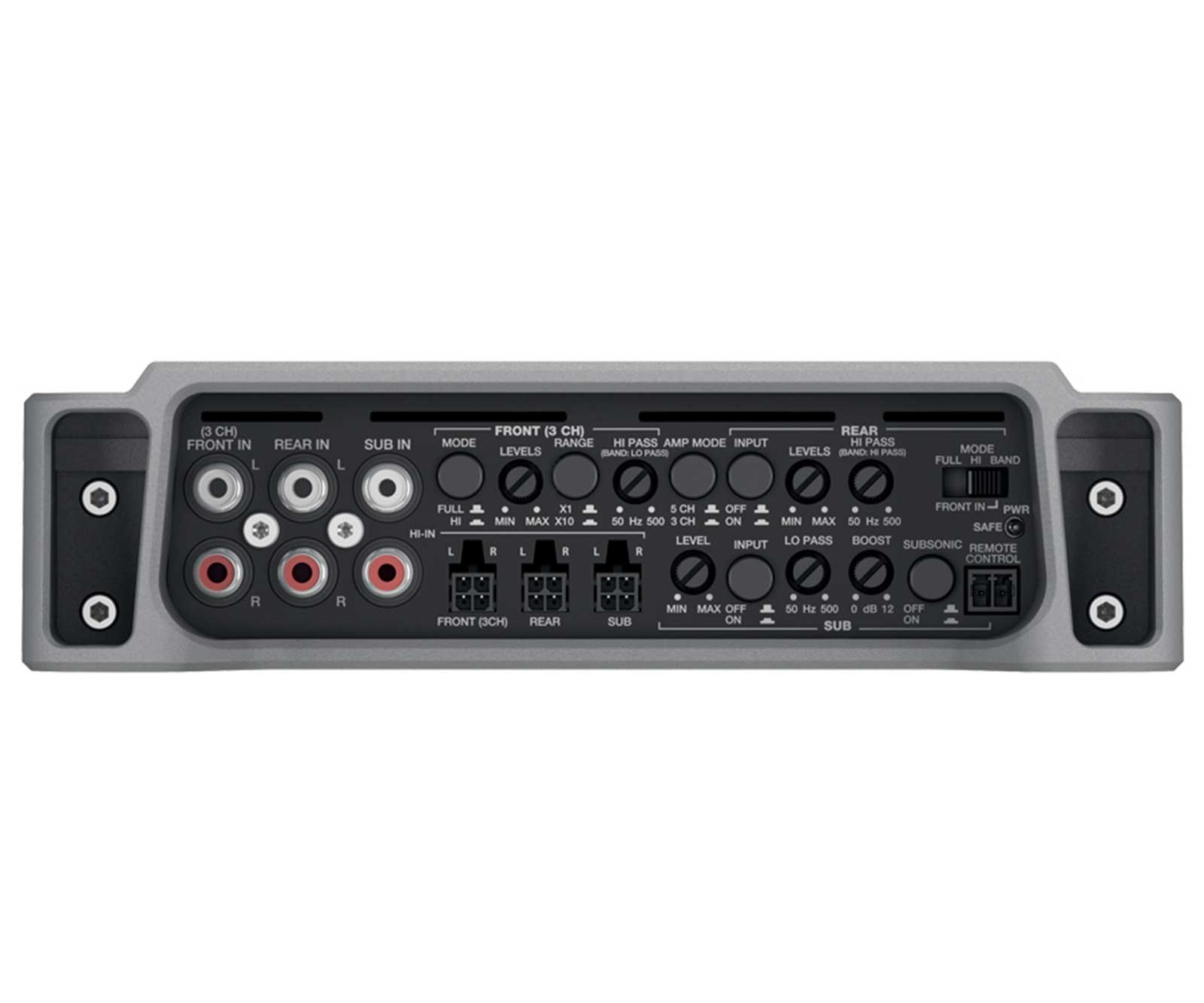

Sowohl die Pre-In- als auch die Speaker-In-Eingänge sind mit einer speziellen symmetrischen Schaltung ausgestattet, die eine hohe Unterdrückung elektromagnetischer Störungen für rauschfreie Ergebnisse gewährleistet. Die Crossover-Sektion der HCP M-Verstärker sorgt für extreme Flexibilität: voll einstellbare Lo-Pass- und Hi-Pass-Filter mit 12 dB / Okt. und 24 dB / Okt. Steigungen nach Verstärkermodell; Bass Boost ist auch verfügbar, um tiefe Frequenzen zu verstärken.
Insbesondere eignet sich der HCP 5MD 24V für ein Fünf-Kanal-System mit Subwoofer, einem Front- und Subsystem mit drei Kanälen, bei dem die integrierten Front- und Rückfilter verwendet werden, die auch eine Bass-Boost-Schaltung und einen Subsonic-Filter enthalten.
Technologien
- 2 Ohm stabil: Netzteil mit Mehrwicklungs-Trafo, Low-ESR 105°C Kondensatoren und einer 2 Ohm stabilen Class D Ausgangsstufe.
- Class D der neusten Generation: 2Ohm stabile-Endstufe der neuesten Class D Generation, die eine beeindruckende RMS-Leistung von 150W x 4 mit hervorragenden S/N-Verhältnis von 105 dB erreicht.
- Korrosionsschutz: Die Korrosion von Elektronikkomponenten, die durch die äußeren Umstände in nassen Umgebungen verursacht wird, wird durch die Verwendung von speziellen marinetauglichen (epoxidbeschichteten) PCB-Platinen vollständig neutralisiert.
- Salznebel getestet: Um die von ASTM-B117 geforderten Standards zu erfüllen, werden Hertz Marine-Produkte mit massivem Salznebel getestet, um eine vollständige Korrosionsbeständigkeit zu gewährleisten, die typisch für dieses atmosphärische Medium ist.
Hauptmerkmale
- 5-Kanal-Marine Class D Digital Verstärker (3000 W)
- Kanäle: 5 / 3
- Ausgangsleistung:(RMS) @ 14.4 VDC, THD 1%
- 5Ch: 55 W x 4 (4Ohm) + 160 W x 1 (4 Ohm)
- 5Ch: 90 W x 4 (2Ohm) + 280 W x 1 (4 Ohm)
- 3Ch: 180 W x 2 (4Ohm) + 160 W x 1 (4Ohm)
- 3Ch: 180 W x 2 (2Ohm) + 280 W x 1 (2Ohm)
- Ausgangsleistung:(RMS) @ 14.4 VDC, THD 10%
- 5Ch: 65 W x 4 (4Ohm) + 200 W x 1 (4 Ohm)
- 5Ch: 105 W x 4 (2Ohm) + 330 W x 1 (4 Ohm)
- 3Ch: 210 W x 2 (4Ohm) + 200 W x 1 (4Ohm)
- 3Ch: 210 W x 2 (2Ohm) + 330 W x 1 (2Ohm)
- Total Power RMS: 1500 W

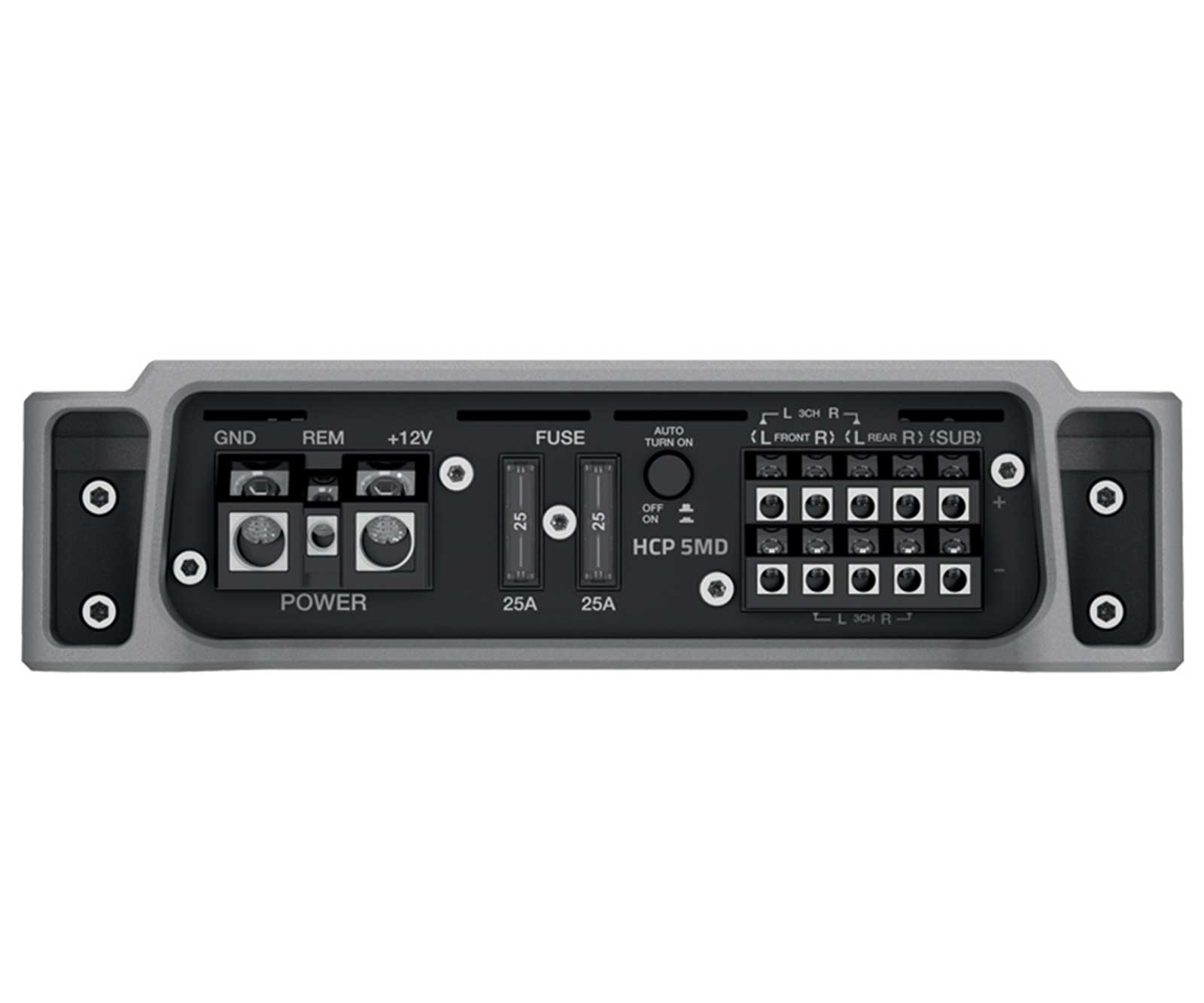

- Versorgungsspannung / Sicherung: 22 - 33 V DC / 2x 15 A
- Leerlaufstrom (power ON/OFF):1 A / 0,04 mA
- Stromaufnahme @ 1 Ohm, 14.4 VDC (Max Musical Power): 15A
- Fernbedienung: 7 - 33 V DC / 1 mA
- ART: Automatisches Ein- und Ausschalten per Fernbedienung mit Lautsprecher-In
- Verzerrung - THD (100Hz @ 4Ohm): 0,02%
- Bandbreite: 10 - 50 kHz
- Bandbreite: 10 - 500 Hz
- S/N Ratio (A bei @ 1 V): 100 dB
- Dämpfungsfaktor (100Hz @ 4Ohm):250
- Empfindlichkeit Vorverstärker: 0,2 - 5 V RMS
- Empfindlichkeit Speaker-In: 0,8 - 20 V RMS
- Lastimpedanz (min):
- @5Ch: 2 Ohm
- @3Ch: 4 + 4 + 2 Ohm
- gewicht: 2,61 kg
- einstellbare Frequenzweiche: ja
- Eingänge:
- Front Ch. Filer voll: ja
- Hi-Pass: 50 - 5 kHz @ 12 dB/Oct
- Rear Ch. Filer voll: ja
- Hi-Pass: 50 - 5 kHz @ 12 dB/Oct
- Band-Pass: 50 - 500 Hz (Hi) @ 12 dB/Oct; 50 - 5 kHz (Lo) @ 12 dB/Oct
- SUB Ch. filter LO-PASS: 50 - 500 Hz (Hi) @ 24 dB/Oct
- SUBSONIC (on/off): 25 Hz @ 24 dB / Oct
- Bassanhebung 50 Hz (adjust): (0 - 12) dB
- Remote Volume Control: (-50 - 6) dB
