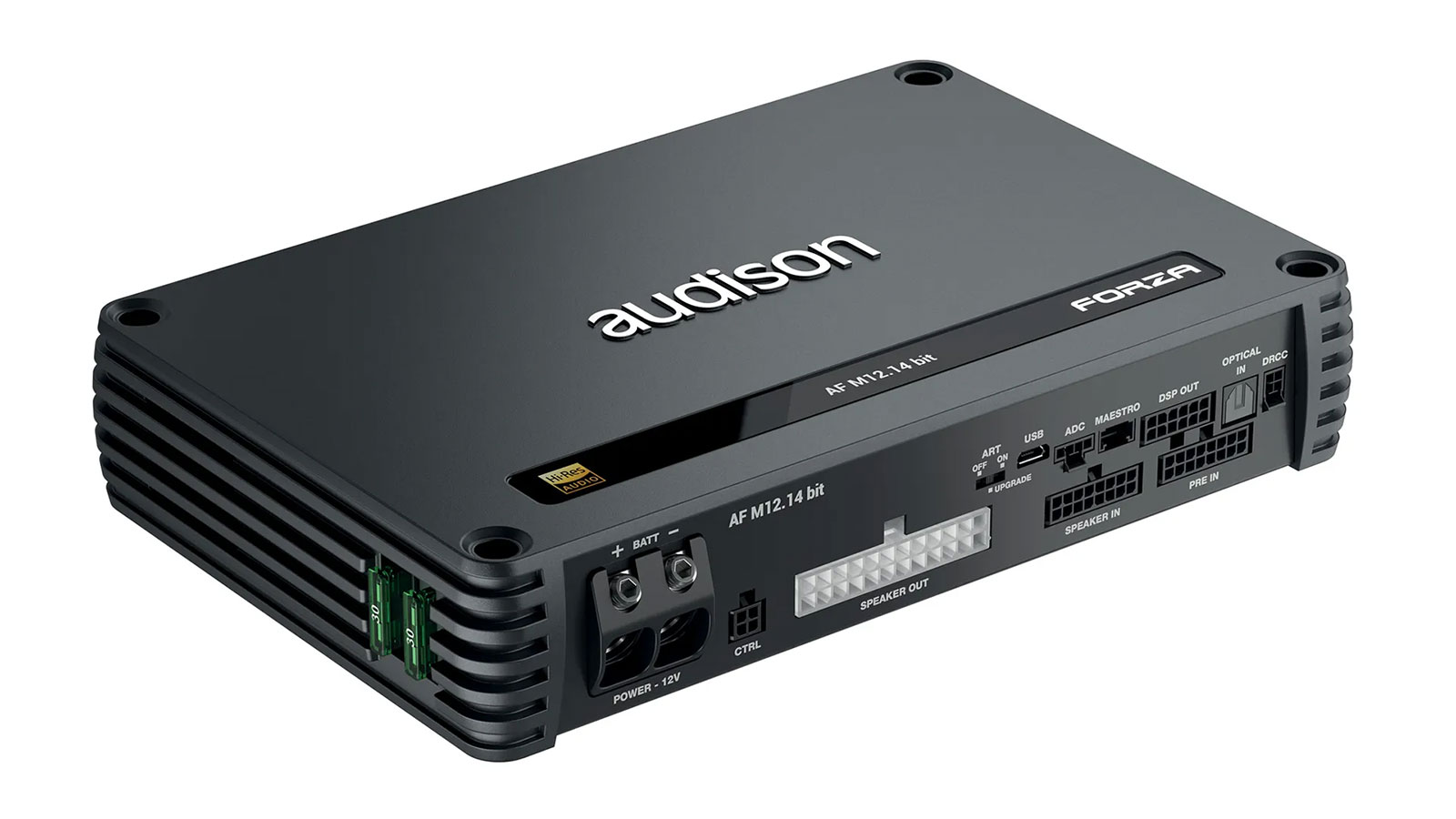

Der AF M12.14 bit verfügt über zwölf verstärkte High-Fidelity-Kanäle 60 x 12 @4 Ohm, 90W x 12 @2 Ohm (Ausgangsdauerleistung (RMS) @14,4 VDC, 1% THD, alle Kanäle betrieben.) mit dem audiophilen Klang der neuesten Generation der Audison D-Class-Technologie. Höhere Schaltfrequenzen, steilere Filterung und Komponenten mit höherer Toleranz liefern einen Klang, der die Erwartungen an Class D übertrifft - und das in einem erstaunlich kompakten Paket! Dies wird mit einem nativen DSP kombiniert, der mit 24 Bit/96 kHz arbeitet, das Audioband auf bis zu 40 kHz erweitert und die begehrte High-Resolution-Zertifizierung erhalten hat. Die Überbrückung von Kanalpaaren ergibt 180 x 6 @4 Ohm (Ausgangsdauerleistung (RMS) @14,4 VDC, 1% THD, alle Kanäle betrieben.), was eine flexible und leistungsstarke Performance garantiert. Die Unterstützung der Absolute Volume-Funktion des Audison B-CON garantiert maximale Bittiefe, auch bei drahtlosen Verbindungen!
Features
- Verbesserte Audio-Performance und Leistung dank der neuesten Generation der ADT-Technologie (Audison D-Class)
- Unschlagbares Leistungs-/Volumenverhältnis von bis zu 0,68 W RMS/cm³ bei einer Effizienz von 82%
- Next-generation bit Drive Software-Plattform
- Hi-Res-Kompatibilität mit einem erweiterten Audioband bis zu 40 kHz, ermöglicht durch einen DSP, der mit 24 Bit/96 kHz arbeitet
- Maximale Vielseitigkeit dank der Möglichkeit, jedes Paar von Leistungsausgängen zu brücken
- Bis zu 14 Ausgangskanäle (12 verstärkte, 2 native Vorverstärkerausgänge), die vom DSP gesteuert werden, um das System mit anderen Verstärkern zu erweitern
- 8 Hoch-/Low-Level-Eingänge (und ein optischer Toslink-Digitaleingang) ermöglichen eine umfassende Konnektivität selbst mit den komplexesten OEM-Systemen
- Steckplatz für Erweiterungskarten (zusätzlich 4 analoge oder 1 digitaler Eingang)
- Die elektrische Signalanalyse für jeden Eingangskanal gewährleistet eine korrekte Integration und Korrektur
- Die akustische Analyse (mit Ihrem USB-Mikrofon) integriert die Frequenzgangkurve in die Equalizer-Anzeige. Dies gewährleistet eine effiziente Abstimmung und einen großartigen Klang!
- Erweiterte Optionen für das Signalrouting ermöglichen es dem Techniker, über die vordefinierten Systemdefinitionen im Konfigurationsassistenten hinauszugehen
Hauptmerkmale
- 12-Kanal Class D DSP-Verstärker (2160 W)
- Kanäle: 12
- Verstärkerklasse: D-Class
- Wirkungsgrad: 80%
- Versorgungsspannung / Sicherung: 11 - 15 VDC / 2 x 30A
- Betriebsspannung der Stromversorgung: 6.5 - 17.5 VDC
- Leerlaufstrom: 1.68 A
- Standby-Stromaufnahme: 1.7 mA
- Stromverbrauch @ 14,4 VDC, 2 Ohm, Max Musik Leistung: 45 A
- Remote IN: 4 - 15 VDC (1 mA)
- Remote OUT: 6.5 - 15 VDC (150 mA)
- ART - Automatisches Ein- und Ausschalten über Spannung der BTL-Lautsprecher: 1.5 VDC
- Wirkungsgrad Nennleistung: 80%
- Verzerrung - THD @ 1 kHz, 4 Ohm, 70% Nennleistung: 0.03%
- Bandbreite @ -1,5 dB: 10 Hz - 42 kHz
- Dämpfungsfaktor @ 1 kHz, 4 Ohm, 2 VRMS: 80
- S/N-Verhältnis (A gewichtet @ 1 V Eingang) Master-Eingang: 98 dBA
- S/N-Verhältnis (A gewichtet bei 1 V Eingang) Optischer Eingang: 105
- Gesamtleistung RMS: 1080 W
- Minimale Impedanz: 12Ch: 2 Ohm | 6Ch - (Brücke 1/2; 3/4; 5/6; 7/8; 9/10; 11/12): 4 Ohm
- Kontinuierliche Ausgangsleistung (RMS) @14,4 VDC, 1% THD
- 12 Ch @ 4Ohm: 60 W x 12
- 12 Ch @ 2Ohm: 90 W x 12
- 6 Ch (Brücke 1/2; 3/4; 5/6; 7/8; 9/10; 11/12) @ 4Ohm: 180 W x 6
- Einstellbare Frequenzweiche: Ja
- Pre-In Eingänge: 0.6 - 6 VRMS (15 kOhm Imp.)
- Digitaler Eingang: Ja
- Vorverstärker-Ausgänge: 2
- High-Level-Eingänge: 8
- Low-Level-Eingänge: 8
- Lautsprecher-Eingänge: 2.2 - 22 VRMS (5 Ohm Imp.)
- Digital Eingang: 1 x Optisch S/PDIF; Max 192 kHz / 24 bit + 1 x Optisch/Koaxial S/PDIF mit optionaler F2O-Karte
- Input Optical IN: 1 x Optisch S/PDIF; Max 192 kHz / 24 bit + 1 x Optisch/Koaxial S/PDIF mit optionaler F2O-Karte
- Audio-DSP-Wandler: Automobiltauglicher Audioprozessor ADAU1467 von Analog Devices. Verarbeitung bei 96 kHz. 3 x ADAU1978 (4 Kanäle) und ADAU1966A (16 Kanäle) A/D- und D/A-Wandler (24 Bit/192 kHz) von Analog Devices bieten eine sehr hohe Leistung.
- Filter-Typ: Voll / Hochpass / Tiefpass / Bandpass
- Filtermodus und Steilheit: Linkwitz-Riley @ 12/24/36/48 dB/Oct., Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct., Bessel @ 6/12/18/24/30/36/42/48 dB/Oct., Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct., QLP @ 6 dB/Oct.
- Übergangsfrequenz: 20 Hz - 20 kHz
- Phasensteuerung: 0° / 180°, All-Pass filters
- Equalizer für Analogeingang (20 - 20k Hz): 12 Biquad + Delay
- Ausgangs Equalizer: Parametrisches/Grafisches Biquad: 15 Bänder, 20 Hz - 20 kHz
- Zeitverzögerung / Abstand: 0 - 510 cm / 0 - 200.8 inches
- Zeitverzögerung / Verzögerung: 0 - 15 ms
- Eingang / Ausgang Echtzeit-Audiomonitor: RTA

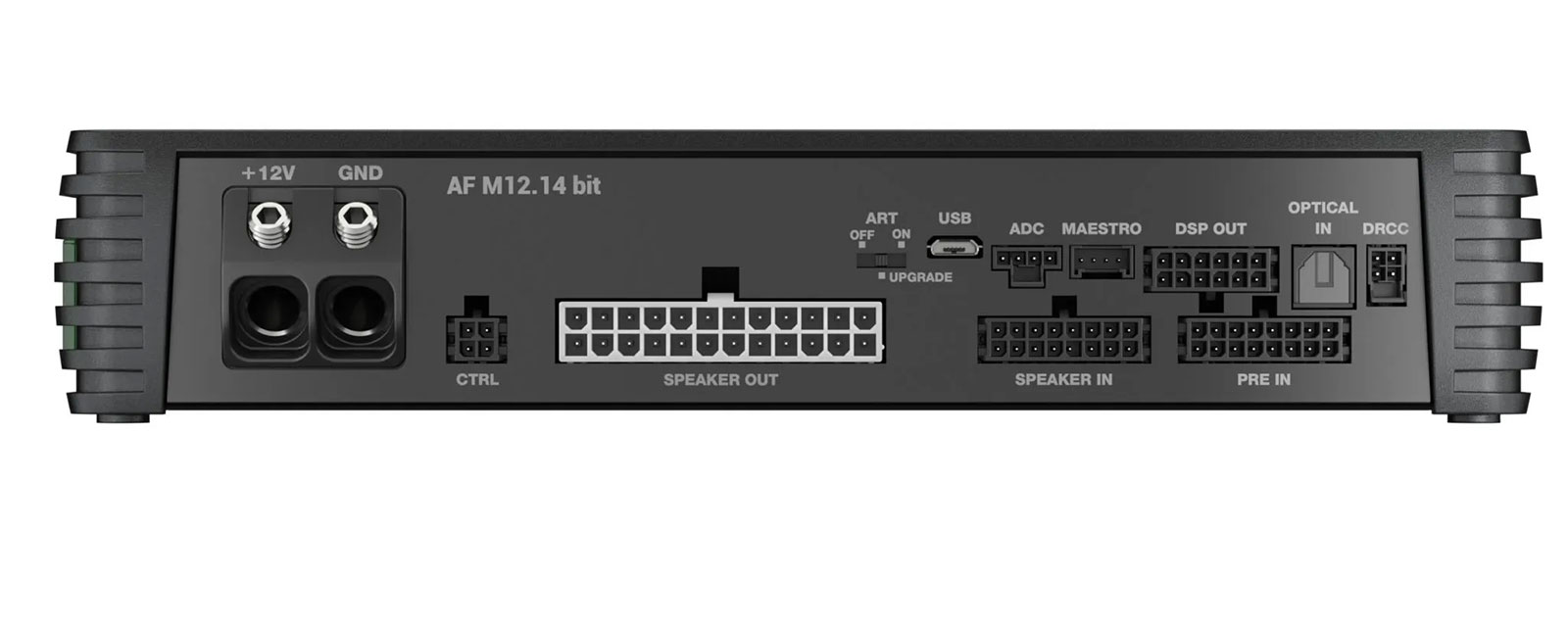

- Steuerung von Verbindungen
- DRC Port: Eingang für DRC AC-Fernbedienung (optional)
- ADC Port: Verwalten Sie andere Audison-Geräte, die diesen Standard unterstützen
- 1 Draht: Anpassbare Funktionen (+ 12 V aktiviert)
- 2 Draht: Anpassbare Funktionen (+ 12 V aktiviert)
- PC-Verbindungen: Kompatibel mit Micro USB 1.1 / 2.0 / 3.0
- Software/PC-Anforderungen: Windows 10, Windows 11 (min. res. 1024 x 768)
- Betriebstemperaturbereich der Umgebung: 0 °C to 55 °C

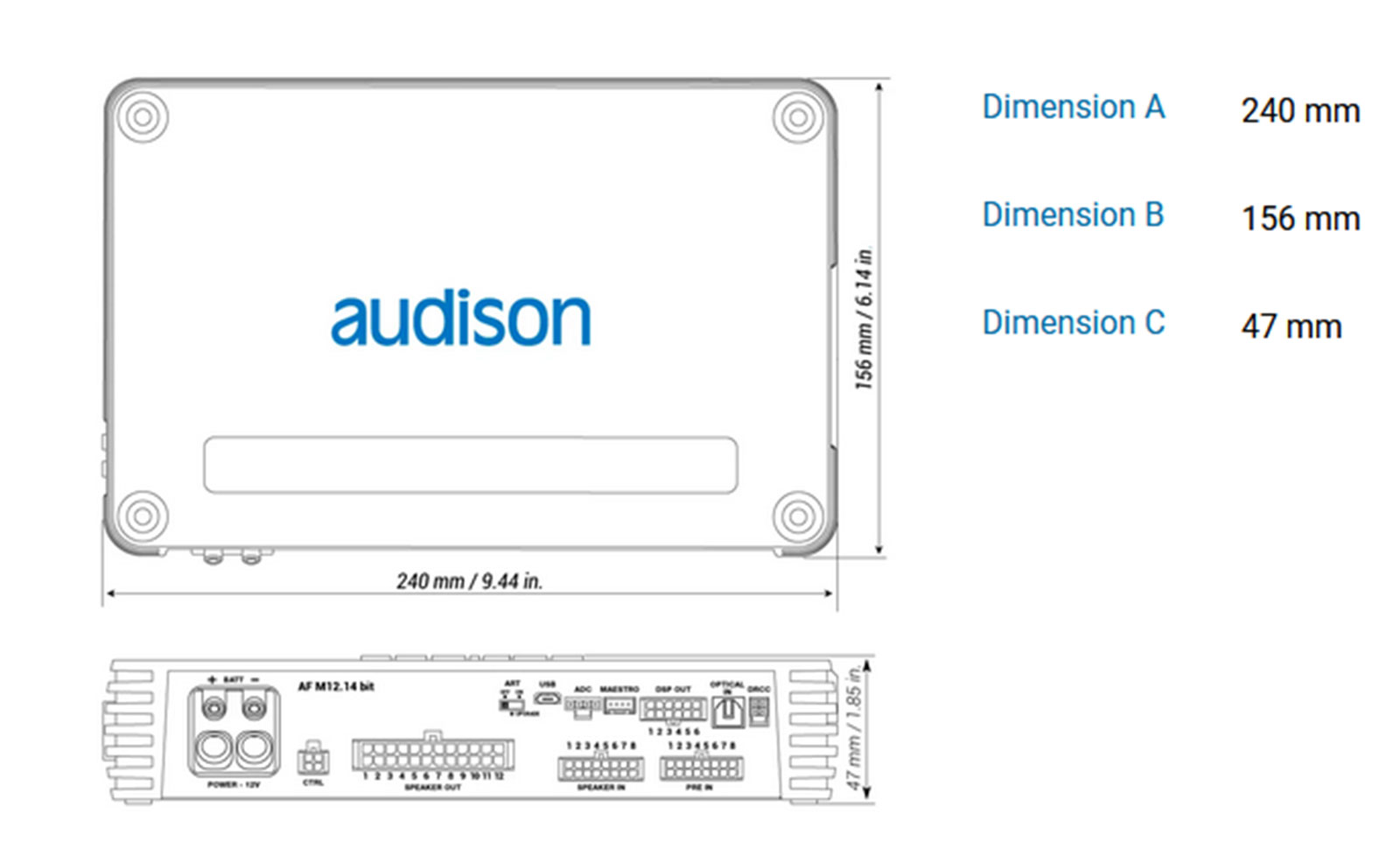

- Größe: 240 x 47 x 156 mm
- Gewicht: 2.04 kg
- optionales Zubehör: DRC AC, C2O, F2O, F4IN, AF LINK KABEL, AFBMW ReAMP 3
Zubehör inklusive
- USB-Kabel zum Anschluss der Forza Bit-Verstärker an den PC.
- STEUERKABEL AF-Bit: Vorhandene Verbindung zur Steuerung der Speicherauswahl und der Ferneinschaltung.
- DSP-Ausgang: 6-Kanal-DSP-Ausgangskabel zum Anschluss des Forza Bit-Verstärkers an die Forza D-Verstärker.
- SPK OUT 12CH: Mitgeliefertes Kabel mit acht beschrifteten Kabelpaaren zum Anschluss der Lautsprecher an den AF M12.14 bit.
- PRE-IN KABEL 8 KANAL: Acht Stereo-Cinch-Anschlüsse für den Anschluss von Forza-Bit-Verstärkern an Aftermarket-Quellen mit PRE-OUT-Ausgängen, die mit Forza-Verstärkern geliefert werden.
- LAUTSPRECHER EINGANGSKABEL 8 Kanal: Mitgeliefertes Kabel mit 8 beschrifteten Adernpaaren zur Verbindung von Forza bit-Verstärkern bit mit dem Hochpegelausgang von OEM-Quellen.
- FORZA-EINBAUSATZ
