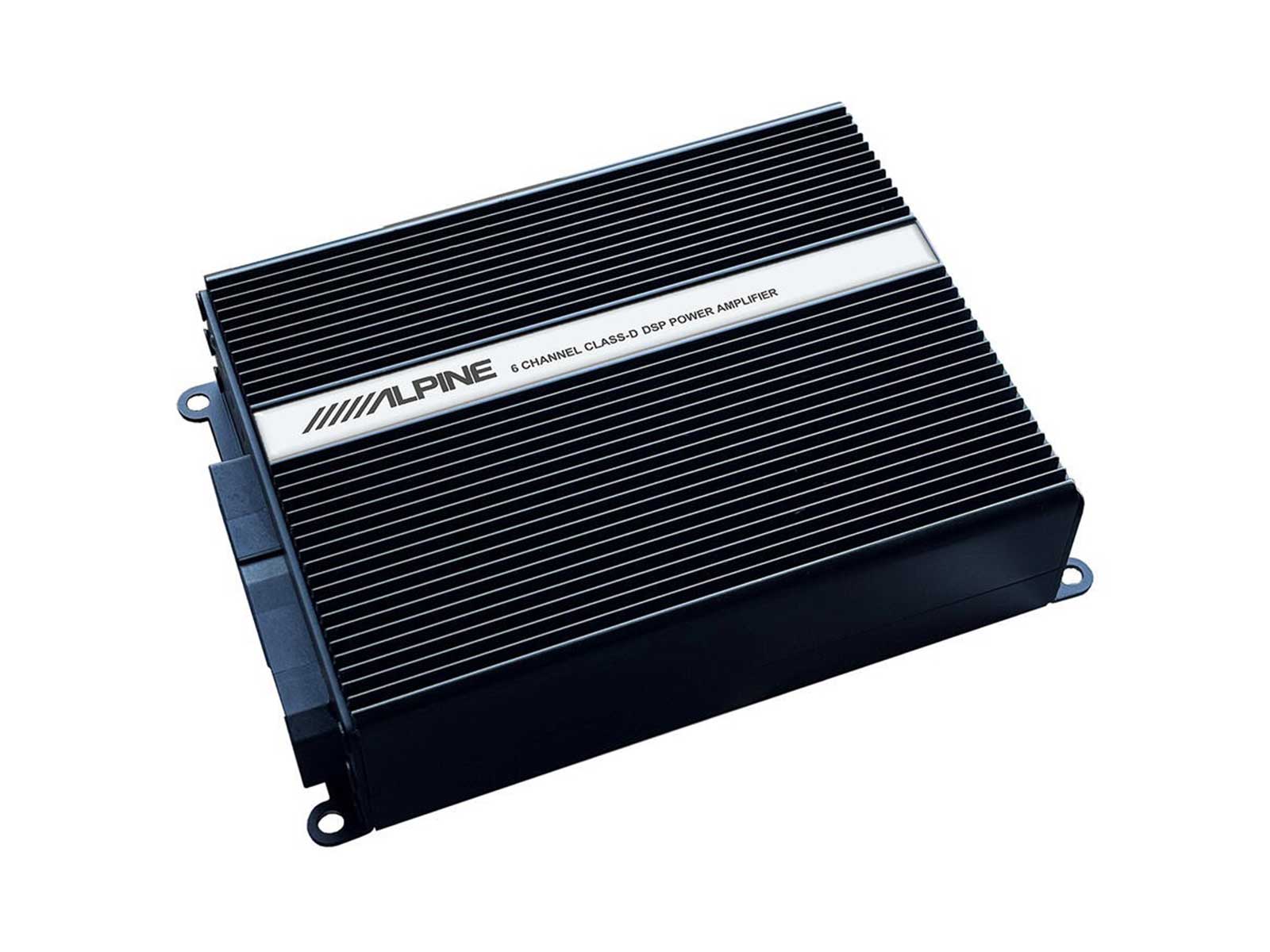

Alpine PDA-S560DSP - 6-Kanal Endstufe mit 1120 Watt (RMS: 560 Watt)

6-Kanal-DSP-Verstärker

Features

• Analog Devices DSP (ADAU1452) + CODEC (AD1939)
• Bis zu 6 Lautsprecherausgänge mit unabhängig einstellbarer Ausgangslautstärke
• Unabhängige oder verkettbare Konfigurationen für alle Ausgangskanäle
• Verzögerung auf jedem Kanal bis zu 20,00 ms, in Schritten von 0,1 ms
• 15-Band-Grafik-Equalizer pro Ausgangskanal mit konfigurierbarer Frequenz, Q (von 1 bis 15) und
• Verstärkung (-12 dB / +12 dB)
• 10-Band-Grafik-Equalizer pro Eingangskanal mit konfigurierbarer Frequenz, Q (von 1 bis 15) und Ver-
• stärkung (-12 dB / +12 dB)
• Digitale Frequenzweiche für jeden Kanal (HP, LP, BP) 6/12/18/24 dB/48 dB, Filtertyp (Butterworth,
• Bessel, Chebyshev, Linkwitz-Riley) wählbar
• Phasenumkehr (0 °, 180 °)
• Master-Lautstärke (0 bis 35 je -115 bis 0 dB)
• Sub-Regler (0 bis 15 dB)
• Möglichkeit zum Speichern/Laden von Projektdateien auf dem PC
• Möglichkeit, die aktuellen Einstellungen dauerhaft im DSP zu speichern
• Frei einstellbares analoges Routing (Beispiel: Kanalmischung für Center-Kanal oder 3-Wege-Eingangs-
• signal)
• EQ ON/OFF möglich (für jeden Kanal)
• Delay-Gruppierung für einfachere TCR-Einstellung (bis zu 4 Gruppen möglich)
• TCR EIN/AUS für jeden Kanal möglich
• TCR-Hilfsberechnung für Anfänger
• Übersichtsseite für alle Einstellungen
• Live-Monitor (für Verstärkertemperatur

Hauptmerkmale

• 6-Kanal-DSP-Verstärker
• Nennleistung:
  - alle Kanäle an 4 Ohm, 14.4V, <=1% THD+N: 80W (RMS)
  - nur CH5/CH6 an 2 Ohm, 14.4V, <=1% THD+N: 120W (RMS)
• Gesamtleistung: 560W (RMS)
• Frequenzgang: 20 Hz - 20 kHz
• Dämpfungsfaktor: > 100
• Eingänge: 4x Analog High/Low Level (automatische Umschaltung)
• Eingangsempfindlichkeit
  - RCA (Low level) (10 kOhm): 0.5 - 4V (RMS)
  - Lautsprecheranschluss (High level) (42 Ohm): 2 - 10V (RMS)
  - Remote-Eingang: 12V DC
• Ausgänge
  - 4x Lautsprecher minimum 4 Ohm
  - 2x Lautsprecherminimum 2 Ohm - nur CH5/CH6y
• Digital Signal Processor
  - Auflösung: 32bit @192kHz
  - Arbeitsfrequenz: 294.912MHz
• Analog-Digital-Wandler
  - Signal-Rausch-Abstand: > 105dB
  - Kanal-Trennung: > 75dB
  - Klirrfaktor: %≤ 0.003%
  - Auflösung: 24bit @192kHz
• Betriebsspannung Start/Stopp-kompatibel: 11V DC - 16V DC nom.
• Bereitschaftsstrom: < 1mA
• Zusätzliche Merkmale
  - Automatische Eingangserkennung
  - 1x USB Client
  - Erweiterte Diagnosefunktionen für jeden Kanal: Kurzschluss / Temperatur / Clipping
  - Alle Kabel abnehmbar
• Abmessungen
  - Breite: 141 mm (161 mm)
  - Höhe: 41 mm
  - Tiefe: 110 mm
• Gewicht: 0.78kg

Lieferumfang:

• PDA-S560DSP
• Kabelbaum
• USB-C Kabel
• 4x Blechschraube

optionales Zubehör:

• Adapter für Low-Level-Eingänge KWE-S560

Hersteller
ALPS ALPINE EUROPE GmbH, Ohmstraße 4, 85716 Unterschleißheim, DE, support@alpine.de

Dokumente
Bedienungsanleitung
