ACV Rückfahrkamera/Monitor Kit2 Mercedes Citan, Renault Kangoo - 771190-9003

• Rückfahrkamera Spiegelmonitor Kit 2 Mercedes / Renault
• Kamera zum Austausch der OEM 3. Bremsleuchte: Orientierungslinien / Nachtsichtfunktion / verstellbarer Blickwinkel
• Spiegel zum Austausch des OEM Innenspiegels: Spiegelmonitor 7.2" im OEM Design / 4 Video Eingänge / extrem helles Display / Splitscreen
• Fahrzeugspezifischer Halter Spiegelmonitor Mercedes/Renault
• Hinweis:
  - Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  - Kamera-Betriebsspannung: +3V
  - Anschluss ohne Spannungswandler beschädigt die Kamera
  - Fahrzeuge mit Heckklappe
  - Fahrzeuge mit Hecktüren
  - Anschluss Kamera: rot +12V geschaltet laststabil (abgesichert), schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera

• Aufbau: Kunststoff / Metall
• Farbe: schwarz
• Extras: Orientierungslinien / Spiegelungsfunktion über Jumper
• Sensor Typ: 1/4" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: 420 TV lines
• Blickwinkel: 140°
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt Gleichspannung + 10 %
• Stromaufnahme: 60mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: Durchmesser 24mm
• Anschlusskabel an der Kamera: 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
• Kabelsatz:
  - 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
  - 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
  - 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
  - 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Produktmerkmale Monitor

• Aufbau: Kunststoff mit Metallhalter
• Farbe: schwarz
• Extras: Splitscreen Funktion / AHD Kamera Eingang / extrem hell / automatische Helligkeitsregelung für Monitor / automatische Einschaltung über Trigger-Funktion / Fernbedienung / Führungslinien deaktivierbar und einstellbar / Umschaltung der Kameransicht über Taster oder Trigger Funktion
• Eingänge: 4 Video (Video/Rückfahrkamera) / 1 AHD Kamera Eingang
• Auflösung: 1280 x 480
• Bildformat: 16:9
• Helligkeit: 2000-2600 Lux
• Video System: PAL/NTSC (automatische Erkennung)
• Versorgungsspannung: 12Volt Gleichspannug
• Stromaufnahme: max. 800mA
• Betriebstemperaturbereich: -20°C bis +75°C
• Aufbewahrungstemperatur: -40°C bis +85°C
• Abmessungen: L / B / H / 270mm / 85mm / 50mm (ohne Halter)

Installationszubehör

• - Kameraanschluss an Interfaces zum Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht zur Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100
• Optionales Zubehör:
  - Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
  - Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
  - Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315

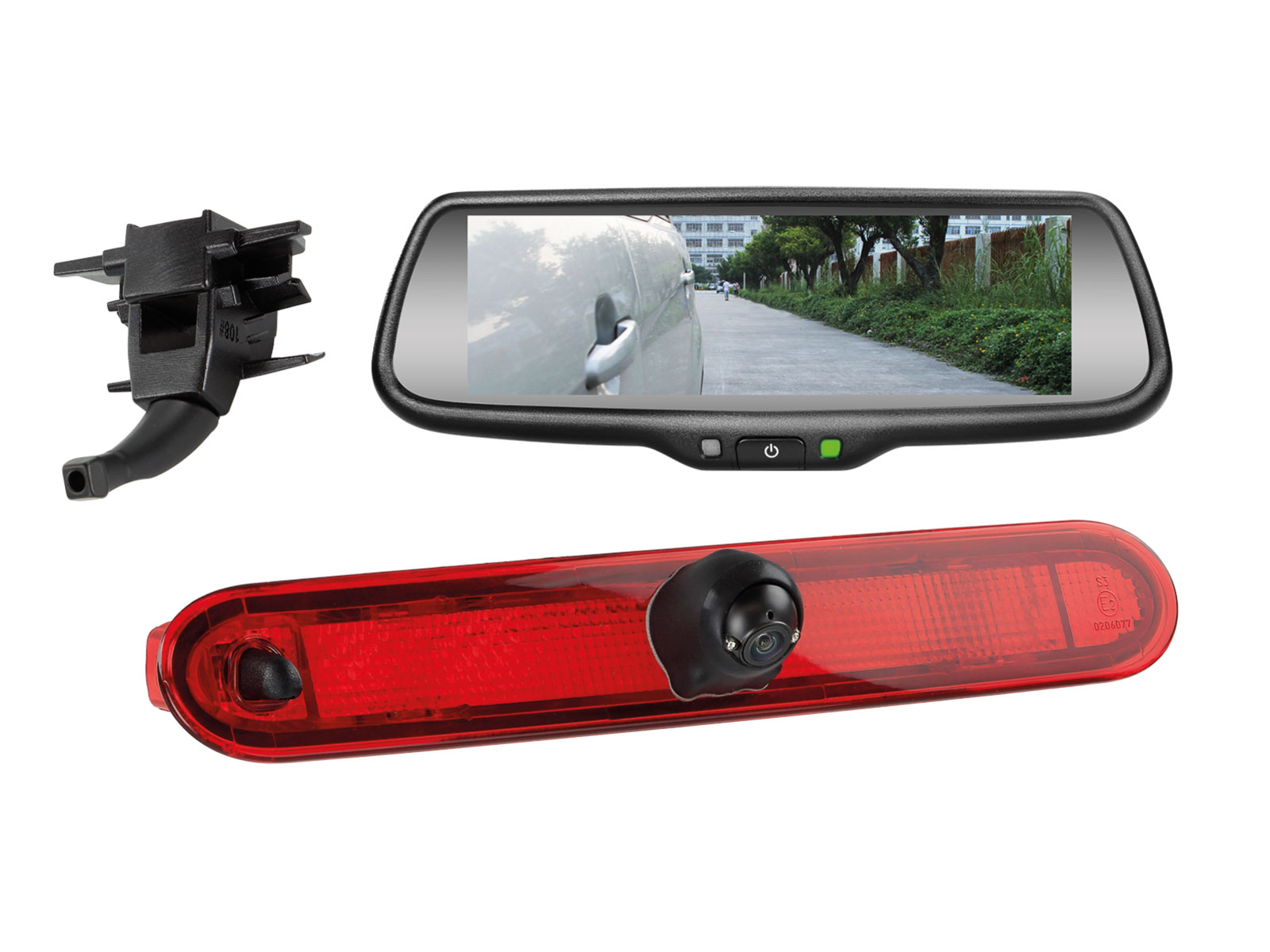

Lieferumfang Kit

• Rückfahrkamera Mercedes Citan/Renault Kangoo: 771000-9001
• Spiegelmonitor 7.2" 4 Video Eingänge / 1x AHD / Splitscreen: 771000-6513
• Fahrzeugspezifischer Halter Spiegelmonitor Mercedes / Renault: 771000-6952

kompatibel mit:

• Mercedes Citan (W415) 01/2012 - 2021
• Renault Kangoo (W) 03/2013 - 12/2020
• Renault Kangoo Rapid (W) 03/2013 - 05/2021
• Renault Kangoo Z.E. (W) 05/2013 - 05/2021
