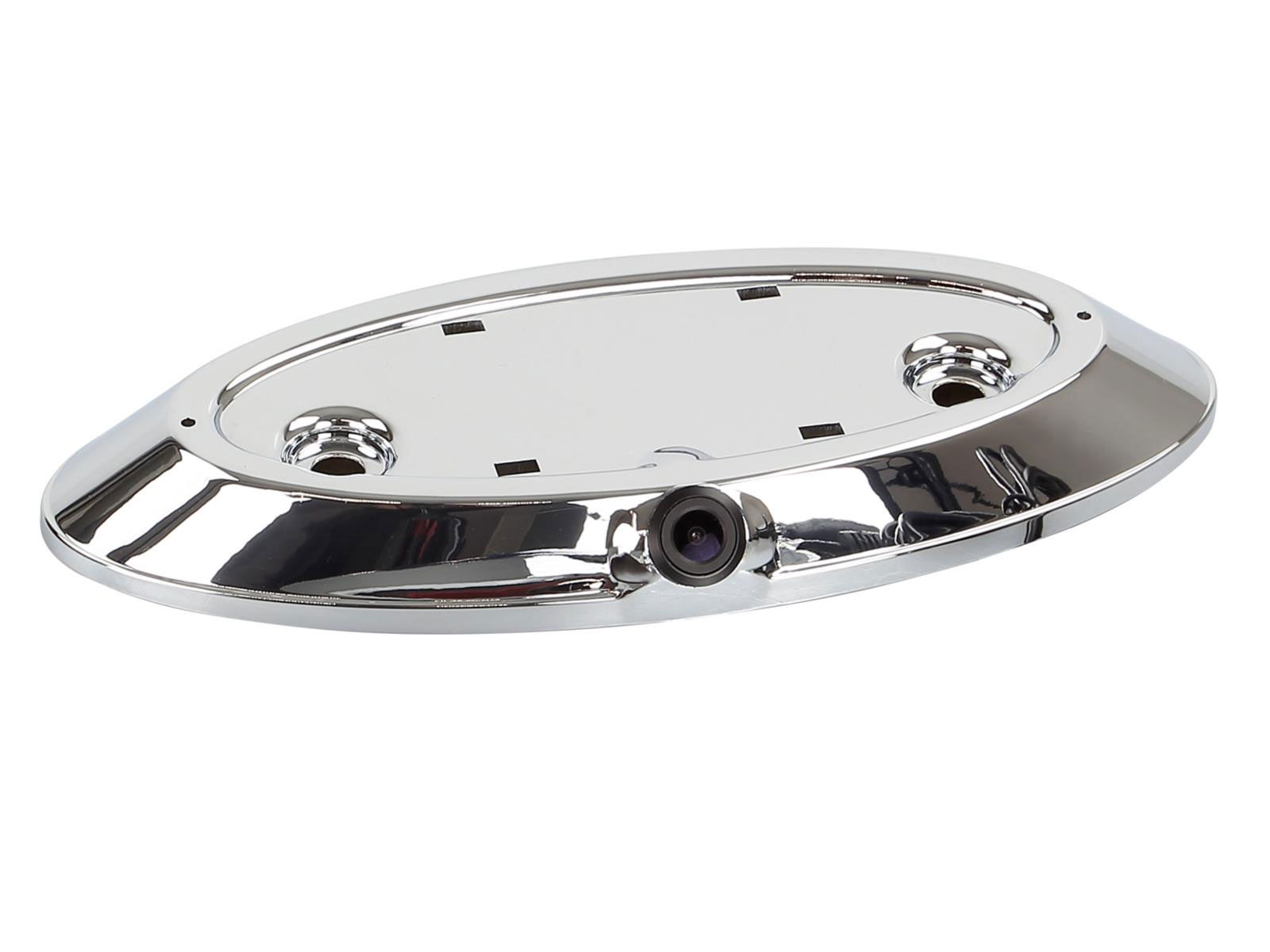

ACV 771000-6090 - 170° Rückfahrkamera für Ford F-150, Super Duty, Emblem

Produktmerkmale Kamera:

• Rückfahrkamera Ford F-150 2008-2017, Super Duty 2011-2016 zum Austausch des OEM Ford Logos auf der Heckklappe mit Orientierungslinien
• Aufbau: Kunststoff
• Farbe: Chrom/schwarz
• Maße Emblem: Länge 228,85 mm / Höhe 88,5 mm
• Maße Logo: Länge 160 mm / Höhe 54,2 mm
• Extras: OEM Ford Logo Design, Orientierungslinien über Jumper
• Sensor Typ: 1/3 Zoll CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592

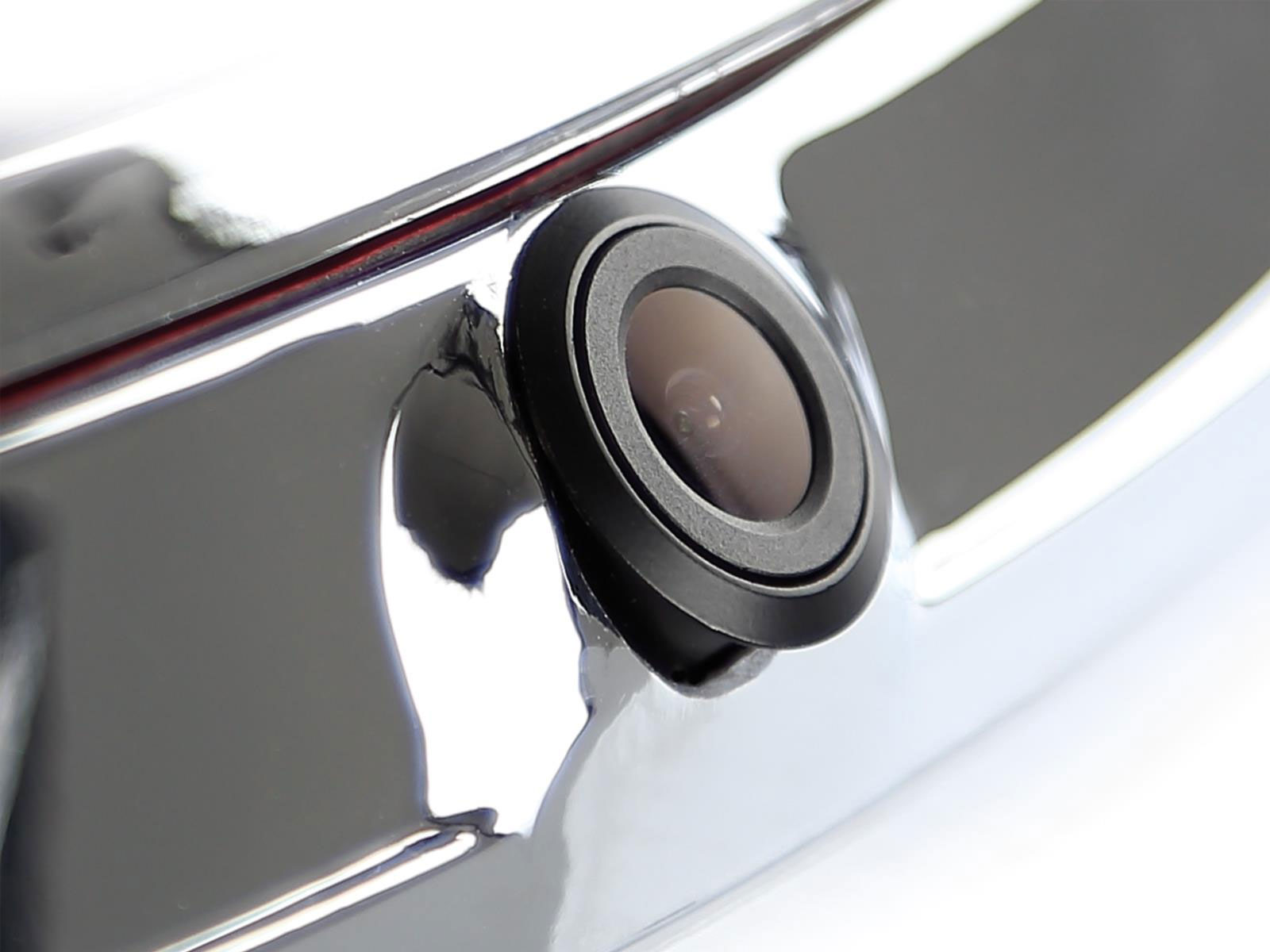

• Linse: 1,9mm / F 2.0
• Auflösung: 600 TV lines
• Blickwinkel: 170° + 5°
• Blickwinkel: horizontal 150° vertikal 90° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5,2 mm
• Versorgungsspannung: 12Volt + 10 %
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: siehe OEM Bremsleuchte
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Anschluss:
  - rot +12V geschaltet laststabil (abgesichert)
  - schwarz Masse/GND Karosserie direkt

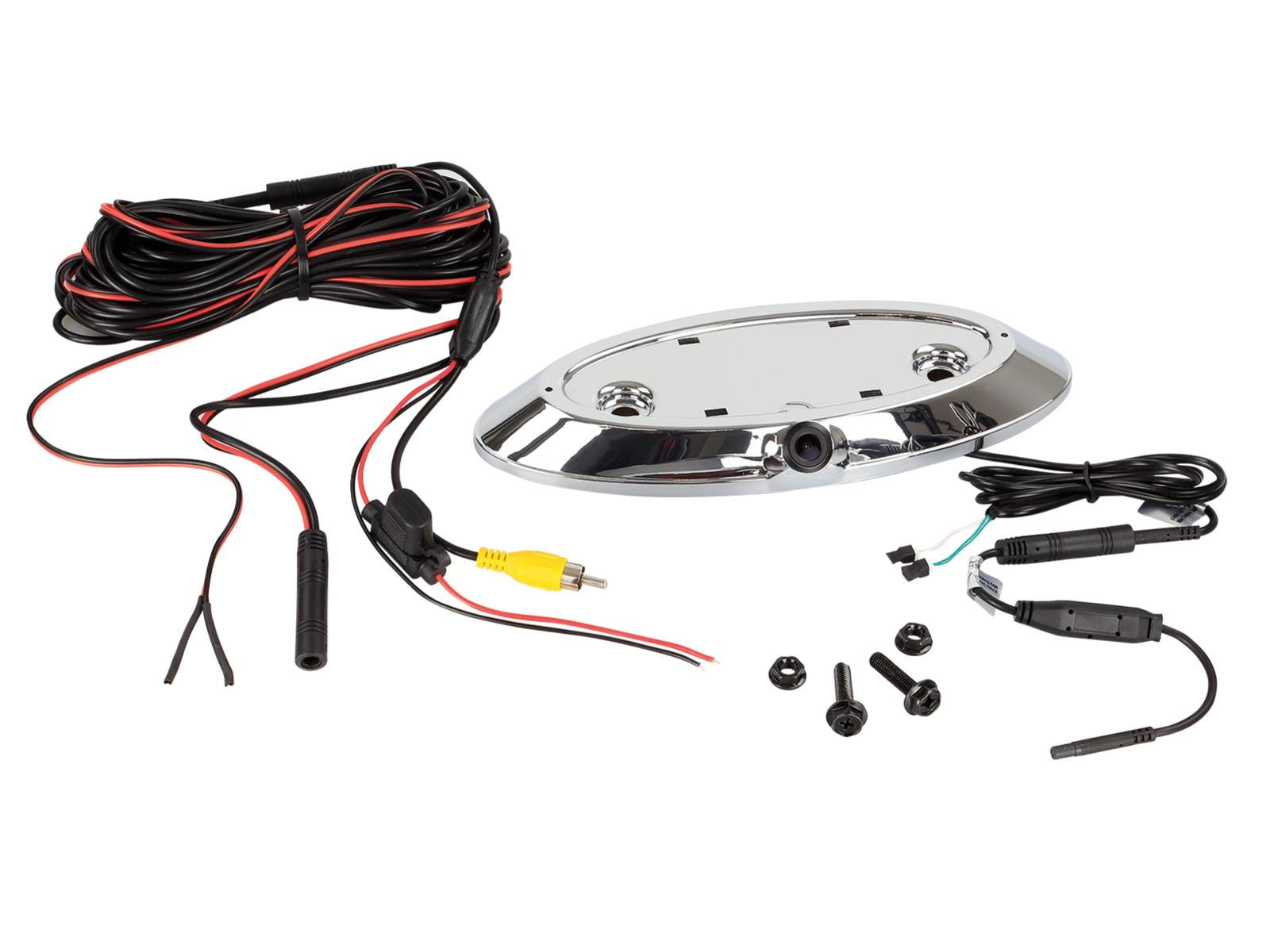

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter

kompatibel mit:

• Ford F-150 2008-2017
• Ford Super Duty 2011-2016
• Ford Ranger 2016-2021

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
