Alpine HCE-CS1100 - 82,7° HDR-Seitenkamera mit RCA und Kameradirektanschluss

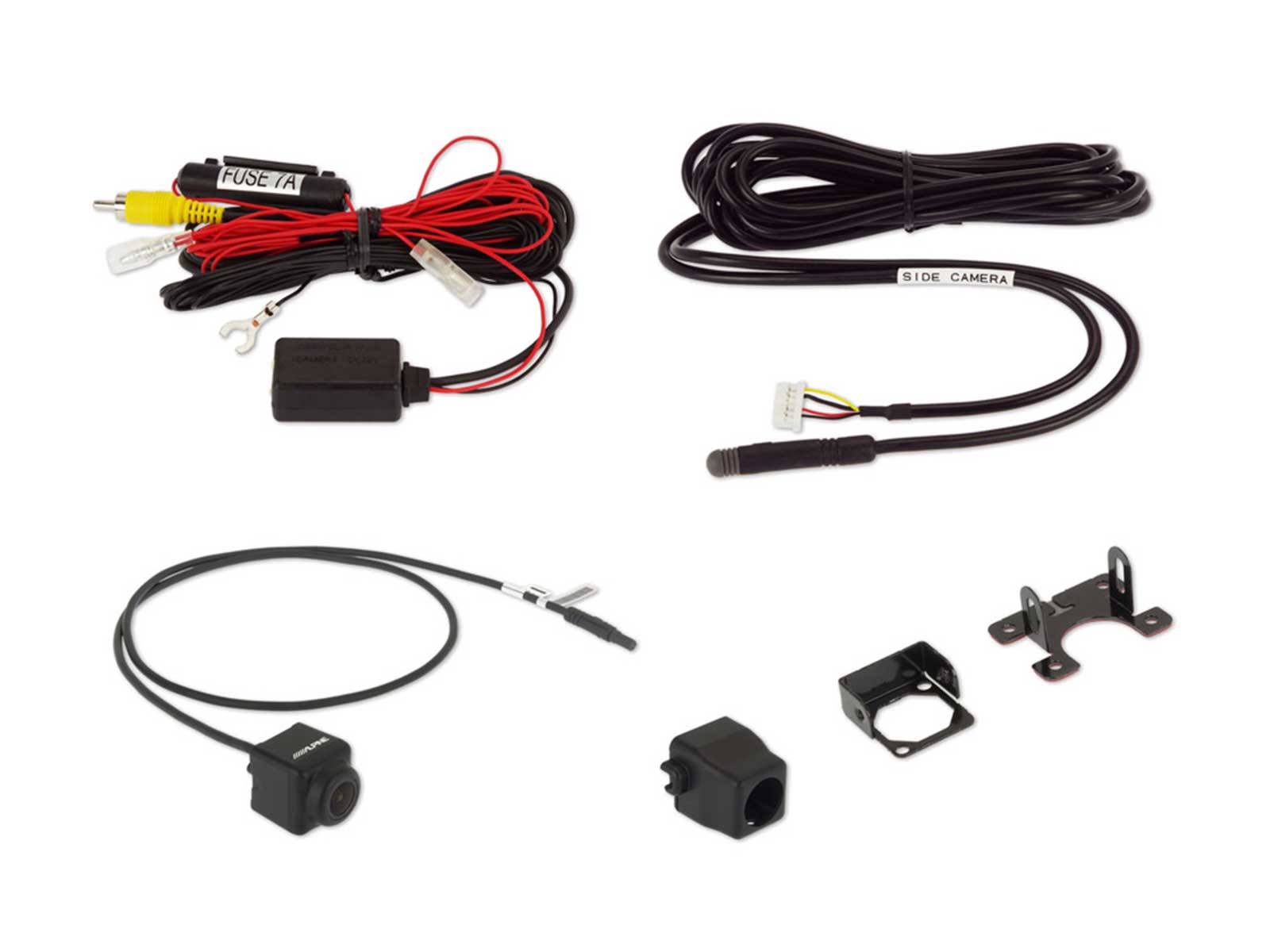

Die HCE-CS1100 ist eine HDR-Seitenkamera (High Dynamic Range) für Alpine Systeme mit Kameradirektanschluß oder andere Systeme mit RCA-Verbindung. Eine universelle Halterung für die Montage am Außenspiegel ist im Lieferumfang enthalten.
Mit einer Alpine Seitenkamera können Sie den vorderen Seitenbereich des Fahrzeugs optimal überblicken. Damit werden gefährliche Situationen, die direkt im unübersichtlichen Frontbereich entstehen, von Anfang an vermieden.
Die brillante HDR-Technologie bietet für einfacheres Manövrieren und mehr Sicherheit, im Vergleich zu herkömmlichen Kamerasystemen, eine wesentlich bessere Bildqualität.

Ausstattung

• Allgemein
  - High Dynamic Range (HDR) Seiten-Ansicht
  - RCA-Video (NTSC) Ausgang
  - Alpine Kameradirektadapter auf RCA im Lieferumfang
• Kamera
  - CMOS Farbsensor
  - Automatische Belichtungseinstellung
  - Automatischer Weißabgleich
  - Interne Synchronistation

Produktspezifikationen

• Ausgabebild: Composite Video NTSC
• Ausgangsimpedanz: 75 Ohm (1Vp-p)
• Bildsensor: 1/3.7 Zoll CMOS Bildsensor, Seitenverhältnis 4:3
• Effektive Anzahl der Pixel: 640 (H) x 480 (V), ca. 300,000 pixel
• Objektiv: Brennweite: f=2.8mm
• Objektiv: Helligkeit: F=1:2.0
• Blickwinkel: Horizontal = 82.7°, Vertikal = 60.5°
• S/N Verhältnis: 40,5 dB oder mehr
• Auflösung (Horizontal, Mittelbereich): 330 TV-Zeilen
• Betriebstemperaturbereich: -30°C - +70°C
• Beleuchtungsbereich: ca. 1.5Lx bis 100kLx
• Kamera: 23,6 x 23,6 x 26,5 mm (Kameragehäuse)
• Netzteil: 38,0 x 25,0 x 15,0 mm (Gehäuse)
• Kabellänge: 0.75 m
• Kameraverlängerungskabel: 3,5 m
• Netzeilkabel (Rückwärtsgang / ACC / Video / GND): 3 m
• Negativer Massetyp
• Stromversorgung: 9 V bis DC 15,6 V
• Stromaufnahme: 1,2 W (12V)
• Arbeitstemperatur (Netzteil): -30°C - +70°C
• Gewicht - Kamera: 33g
• Gewicht - Netzteil: 83 g (inklusive Kabel)

Hersteller
ALPS ALPINE EUROPE GmbH, Ohmstraße 4, 85716 Unterschleißheim, DE, support@alpine.de
