ACV Rückfahrkamera / Monitor Kit3 Citroen / Opel / Fiat / Peugeot - 771094-9003

• Rückfahrkamera Spiegelmonitor Kit 3 Citroen / Fiat / Opel / Peugeot

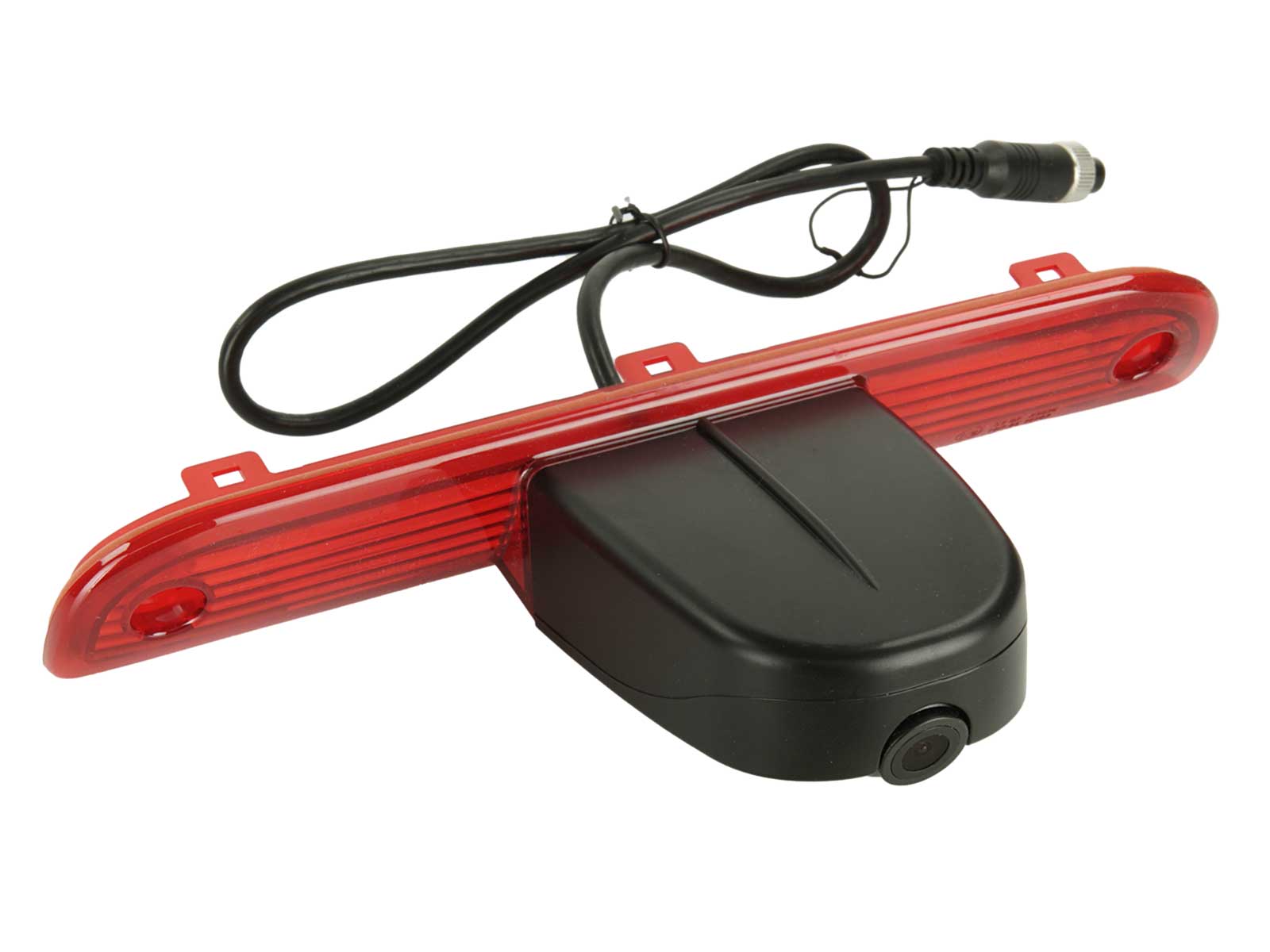

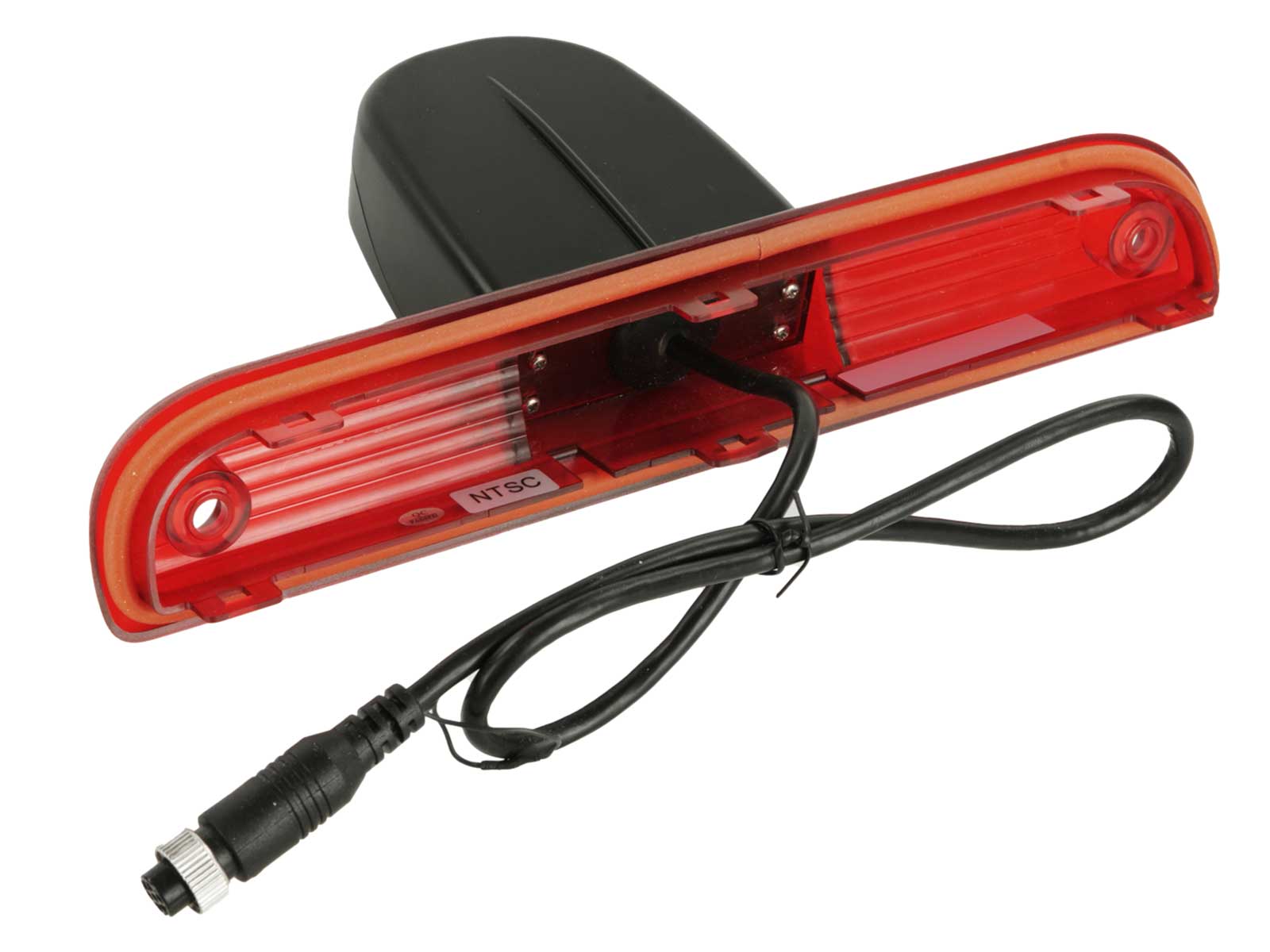

• Kamera zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei Fahrzeugen mit Innenausbau:

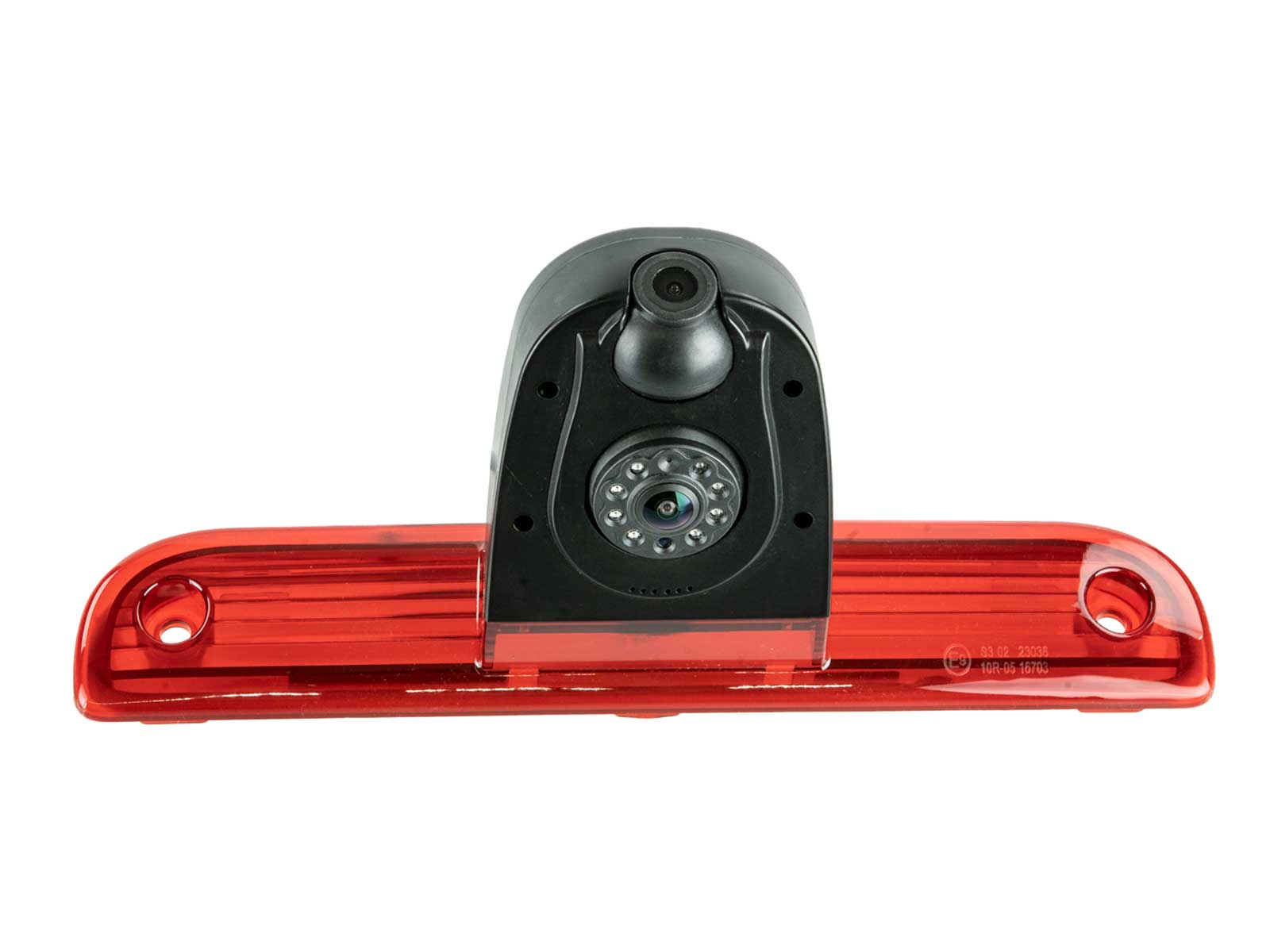

• Nachtsichtfunktion / Blickwinkel verstellbar 20° / 2 Kameralinsen

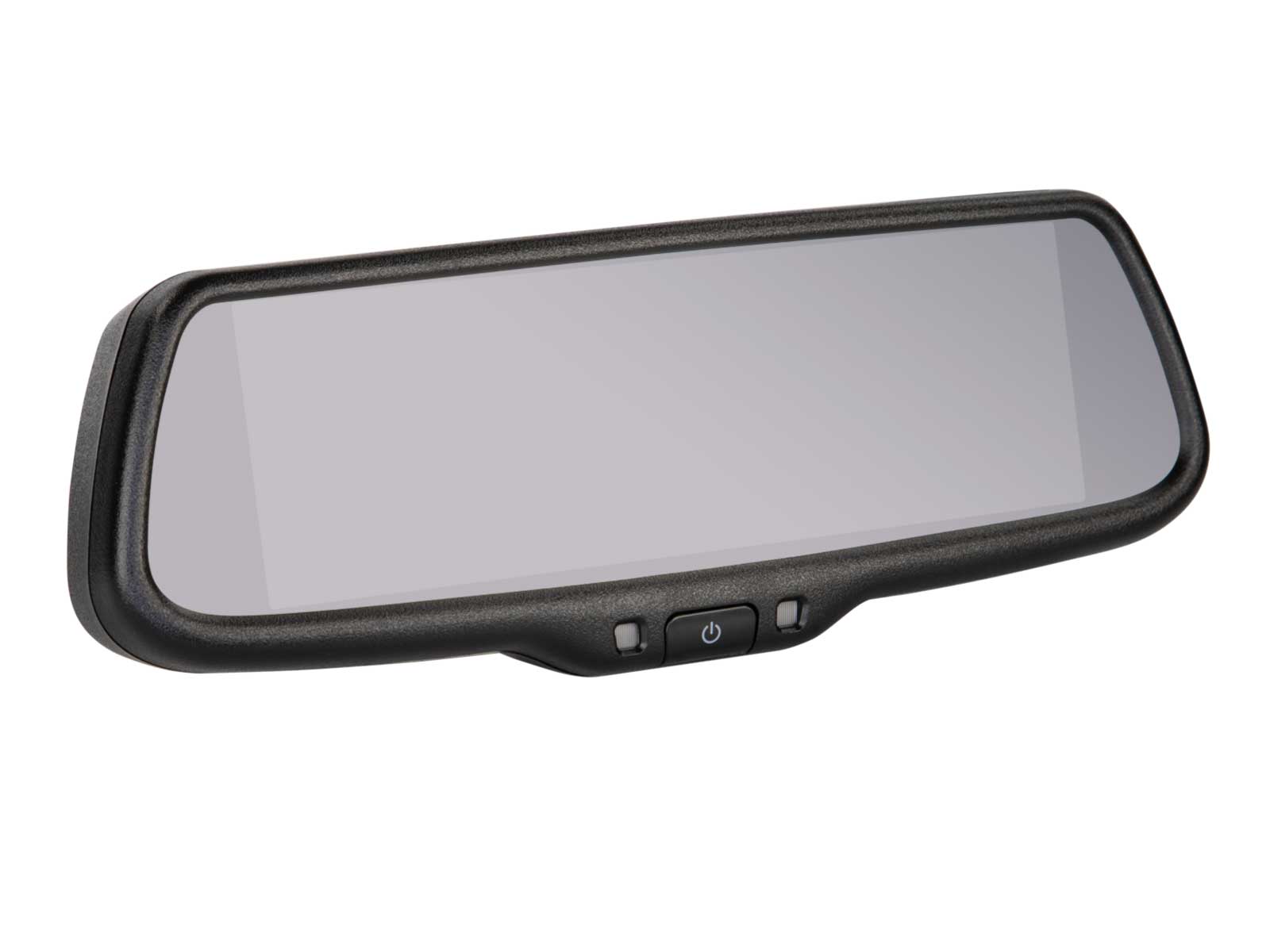

• Monitor zum Austausch des OEM-Spiegels:
• 7.2" / 4 Video Eingänge / extrem helles Display

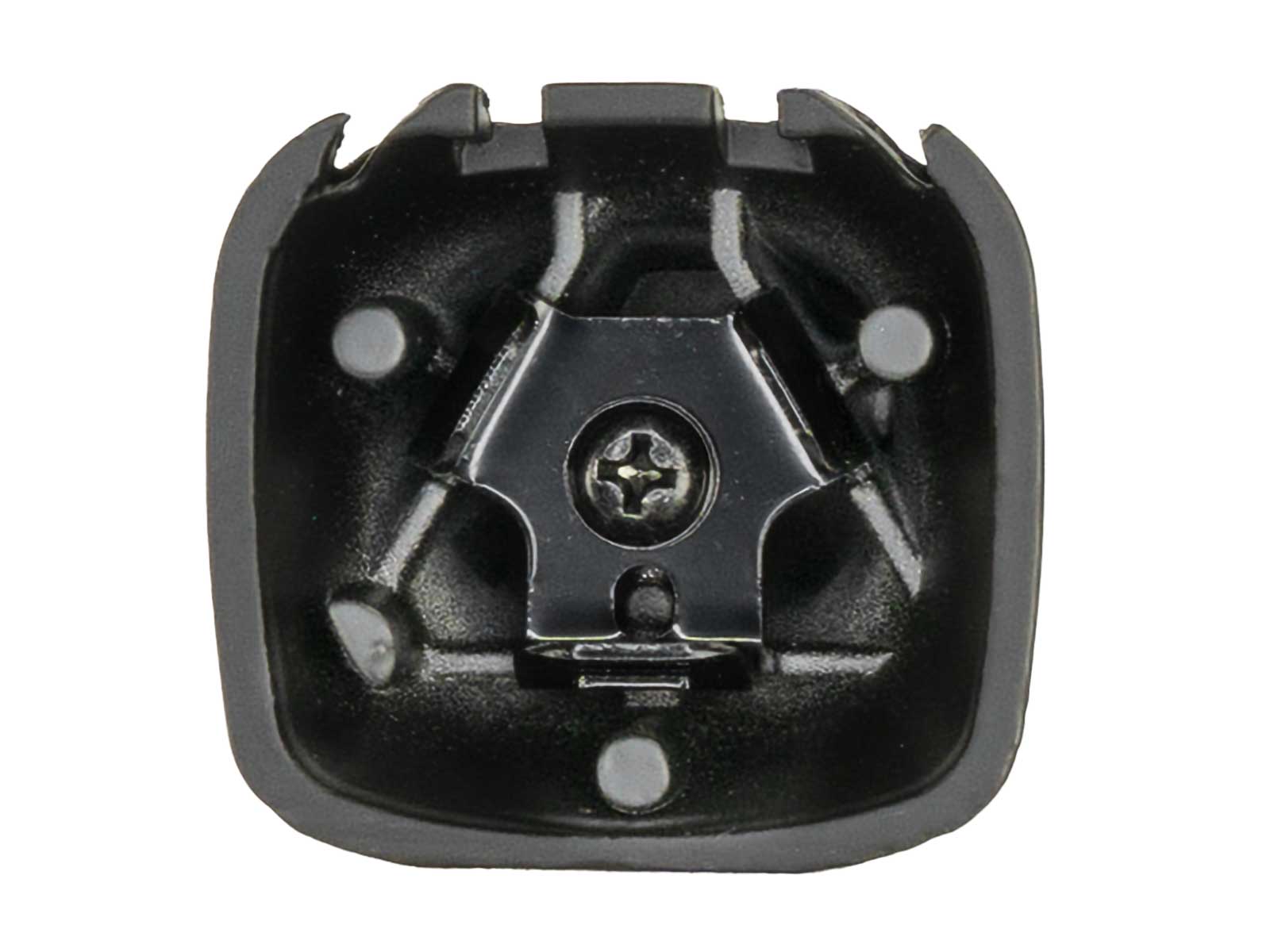

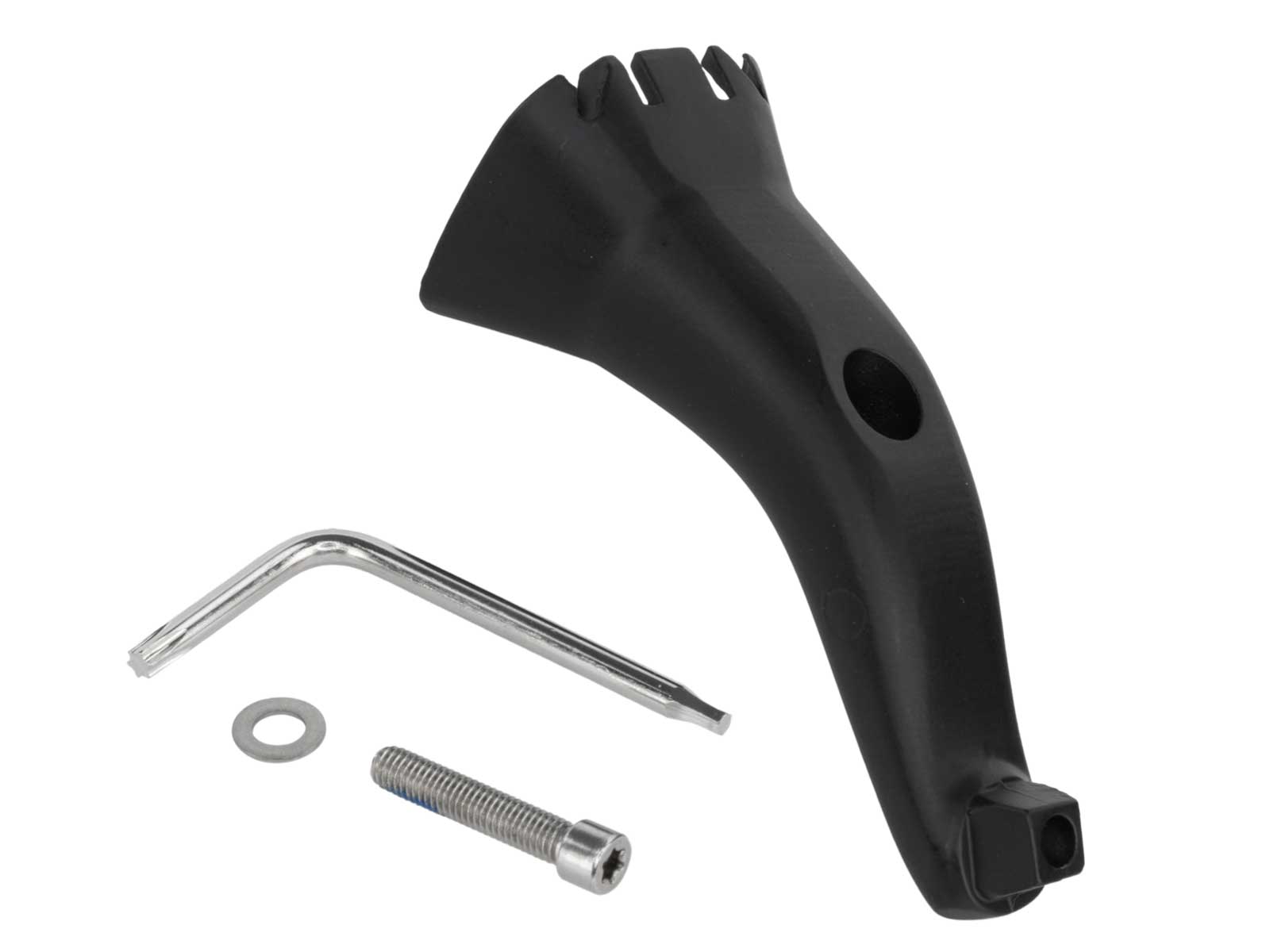

• Fahrzeugspezifischer Halter Spiegelmonitor Citroen / Fiat /Ford / Opel / Peugeot
• Hinweise:
  - acv Kameras sind zum Dauerbetrieb geeignet
  - Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Kamerabetriebsspannung: +12V
  - Kameraversorgungsspannung: +12V
  - Fahrzeuge mit Innenausbau > Wohnmobile/Werkstattwagen: Montage durch Austausch der OEM Streuschreibe des Bremslichts
  - Installation ohne Verschraubung durch den Laderaum/Innenraum
  - Anschluss:, rot: +12V geschaltet laststabil abgesichert Kamera 1, schwarz: Karosseriemasse direkt/GND Kamera 1, gelb : +12V geschaltet laststabil abgesichert Kamera 2, weiß: Karosseriemasse direkt/GND Kamera 2
  - Cinch(m) gelb: Video Kamera 1
  - Cinch(m) weiß: Video Kamera 2
  - Anschluss an Monitore mit 2 x Videoeingang
  - Anschluss Monitor: rot: +12V Zündungsstrom Klemme 15 laststabil abgesichert, schwarz: Masse/GND Klemme 31 Karosserie direkt, rosa/grün/violett: +12V Triggersignal Videoumschaltung Rückfahrkamera/Seitenkameras
  - Video In: 4 x Cinch(f) gelb
  - Vergleichen Sie die OEM Aufnahme an der Windschutzscheibe und den OEM Spiegelfuß mit der Produktabbildungen des Halters
  - Gegebenenfalls muss die OEM Spiegelfußabdeckung händisch mit Werkstattmitteln angepasst werden
• Produktmerkmale Kamera:
  - Aufbau: Kunststoff
  - Farbe: schwarz / rot
  - Extras: 2 Kameralinsen / Nachtsichtfunktion / Blickwinkel verstellbar 20°
  - Sensor Typ: 1/3" CMOS
  - Bildsystem: NTSC Farbe
  - Effektive Pixel: 976 x 592
  - Linse: 1,9mm / F 2.0
  - Min.Lux: 0 bei aktiver Nachtsichtfunktion
  - Auflösung: 600 TV lines
  - Blickwinkel Kamera 1: diagonal 170° horizontal 145° vertikal 80° + 5°
  - Blickwinkel Kamera 2: diagonal 100° horizontal 80° + 5° vertikal 50° + 5°
  - Staub und Wassergeschützt: IP68
  - Anschluss: 7 Pin Systemstecker(f)
  - Betriebsspannung: +12V Gleichspannung
  - Versorgungsspannung: +12V Gleichspannung
  - Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
  - Betriebstemperaturbereich: -30°C - 75°C
  - Aufbewahrungstemperatur: -40°C - 80°C
  - Abmessungen: OEM Bremsleuchte
  - Anschlusskabel an der Kamera 60cm +/-: 7 Pin Systemstecker(m)
  - Verlängerung 10m +/-: 7 Pin Systemstecker(m) / 7 Pin Systemstecker(f)
  - Anschlusskabel 20cm+/-: 7 Pin Systemstecker(m), rot: Versorgungsspannung, schwarz: Masse/GDD, gelb: Versorgungsspannung, weiß: Masse/GND, Cinch(m) gelb: Video, Cinch(m) weiß: Video
• Produktmerkmale Monitor:
  - Aufbau: Kunststoff mit Metallhalter
  - Farbe: schwarz
  - Extras: extrem hell / automatische Helligkeitsregelung für Monitor / automatische Einschaltung über Trigger-Funktion / Führungslinien / Umschaltung der Kameransicht über Taster oder Trigger Funktion
  - Eingänge: 4 x Video > Frontkamera / Seitenkamera / Rückfahrkamera
  - Auflösung: 1280 x 480
  - Bildformat: 16:9
  - Helligkeit: 2000-2600 Lux
  - Video System: PAL/NTSC (automatische Erkennung)
  - Versorgungsspannung: +12 Volt Gleichspannug
  - Stromaufnahme: max. 800mA
  - Betriebstemperaturbereich: -20°C bis +75°C
  - Aufbewahrungstemperatur: -40°C bis +85°C
  - Abmessungen: L / B / H / 270mm / 85mm / 50mm (ohne Halter)
• Installationszubehör:
  - Kameraanschluss an Interfaces:
  - Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

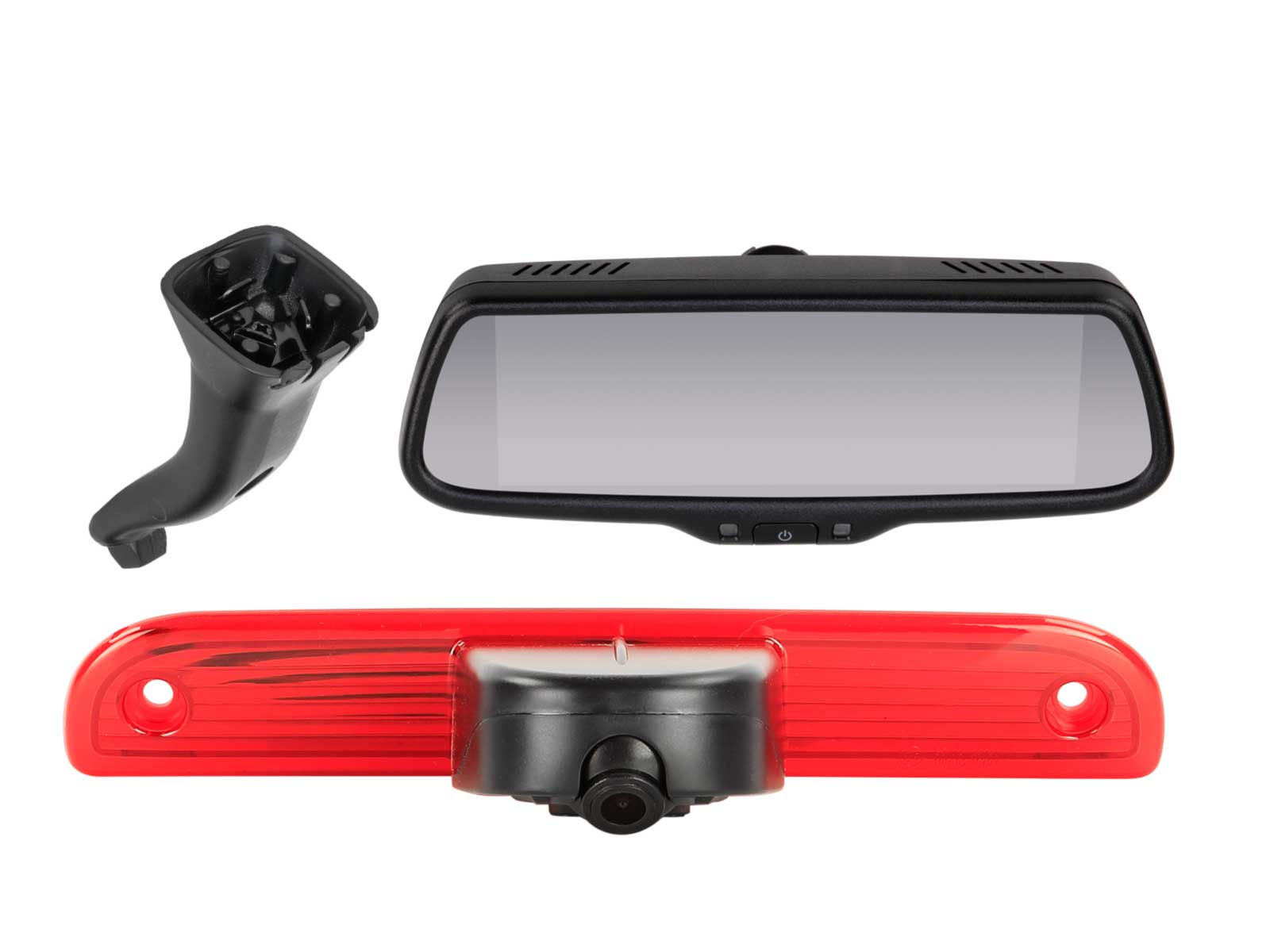

• Lieferumfang Kit:
  - Rückfahrkamera Citroen / Fiat / Opel / Peugeot 3. Bremsleuchte > Artikel: 771000-6024
  - Spiegelmonitor 7.2" 4x Video Eingang extrem hell > Artikel: 771000-6511
  - Spiegelmonitor Scheibenhalter Citroen / Fiat / Ford / Opel / Peugeot > Artikel: 771000-6953

kompatibel mit:

• Citroen Jumper (250) 10/2006 - 11/2011
• Citroen Jumper (250) 11/2011 - 05/2014
• Citroen Jumper (250) 05/2014 - 10/2022
• Citroen Jumper (250) 10/2022 - 06/2024
• Citroen Jumper (250) 07/2024 - 2025
• Citroen e-Jumper (259) 10/2021 - 06/2024
• Citroen e-Jumper (259) 07/2024 - 2025
• Citroen Relay (250) 2006- 2024
• Fiat Ducato (ZAF250) 06/2006 - 05/2014
• Fiat Ducato (ZAF 250) 05/2014 -11/2021
• Fiat Ducato (ZAF250) 11/2021 - 11/2023
• Fiat Ducato (ZAF250) 11/2023- 2025
• Fiat e-Ducato (ZAF250) 04/2021 - 03/2024
• Fiat e-Ducato (ZAF250) 03/2024 - 2025
• Opel Movano Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Cargo C (Y) 01/2024 - 2025
• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Electric Cargo C (Y) 01/2024 - 2025
• Peugeot Boxer (Y) 02/2007 - 05/2014
• Peugeot Boxer (Y) 09/2014 - 12/2019
• Peugeot Boxer (Y) 08/2018 - 06/2024
• Peugeot Boxer (Y) 07/2024 - 2025
• Peugeot e-Boxer (Y) 10/2021 - 06/2024
• Peugeot e-Boxer (Y) 07/2024 - 2025
