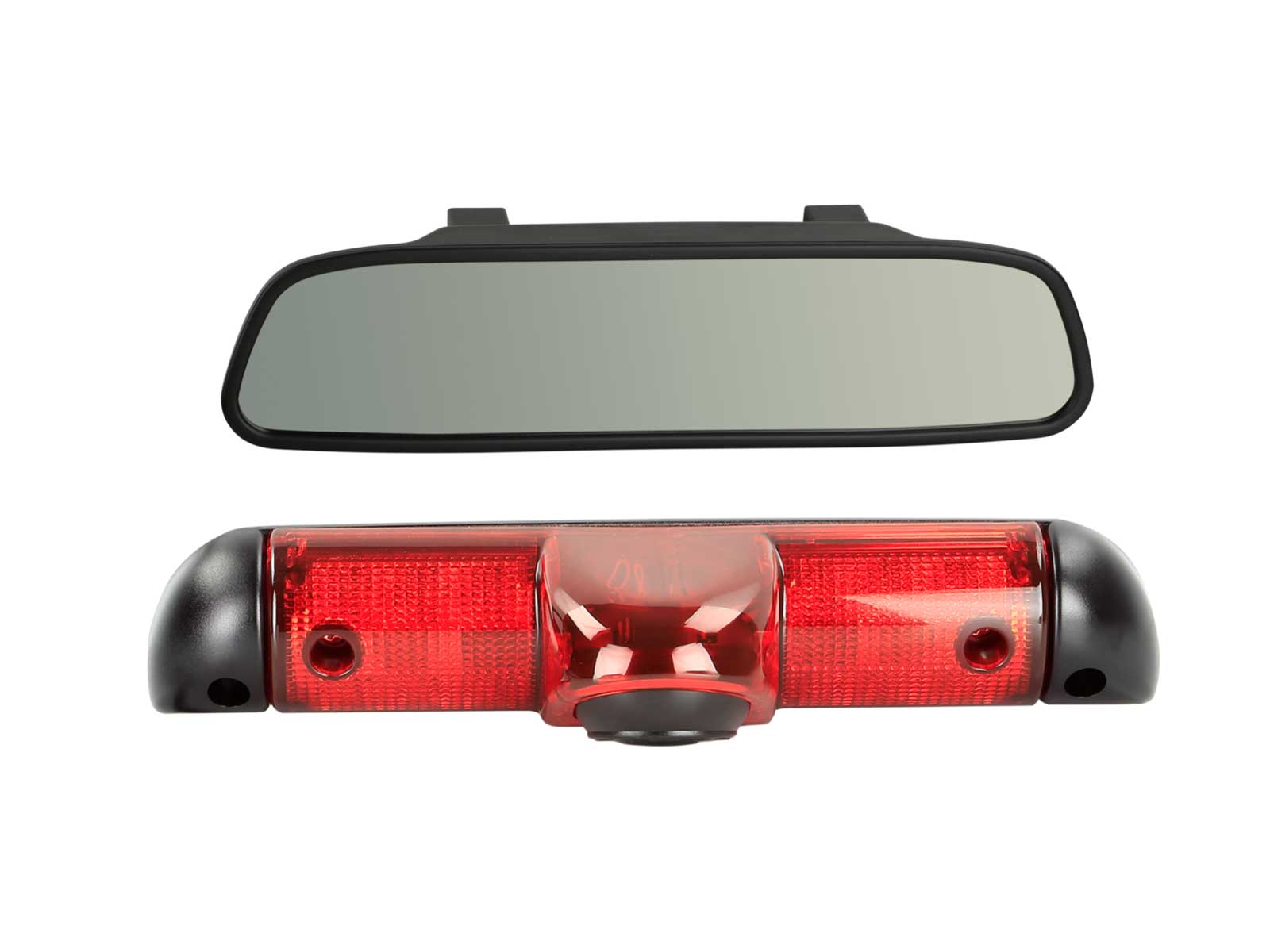

ACV Rückfahrkamera / Monitor Kit1 für Citroen / Opel / Fiat / Peugeot - 771094-9001

• Rückfahrkamera Spiegelmonitor Kit 1 Citroen / Fiat / Opel / Peugeot

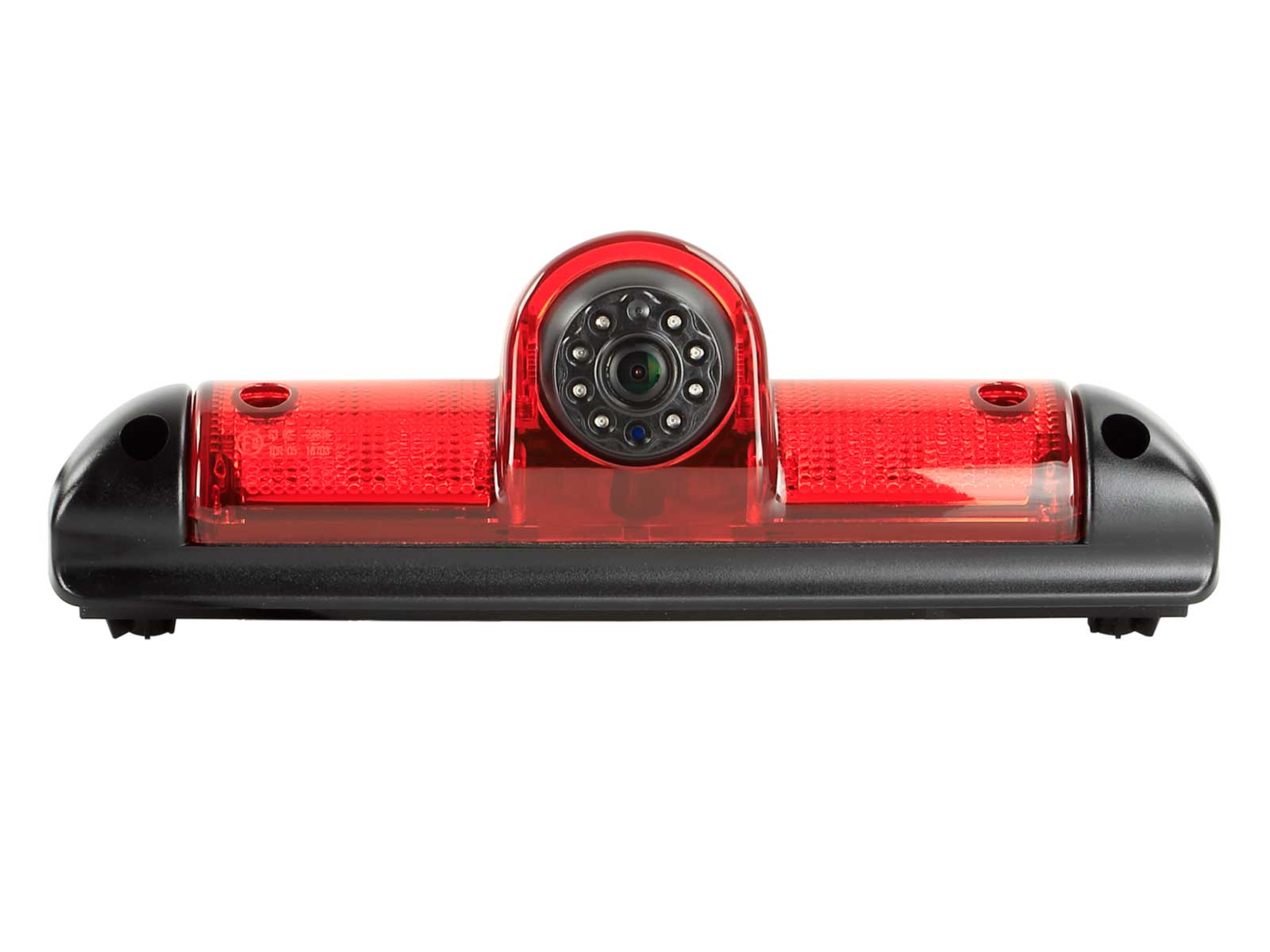

• Kamera zum Austausch der OEM 3. Bremsleuchte / Außenverschraubung: Orientierungslinien / Nachtsichtfunktion / Blickwinkel verstellbar 20°

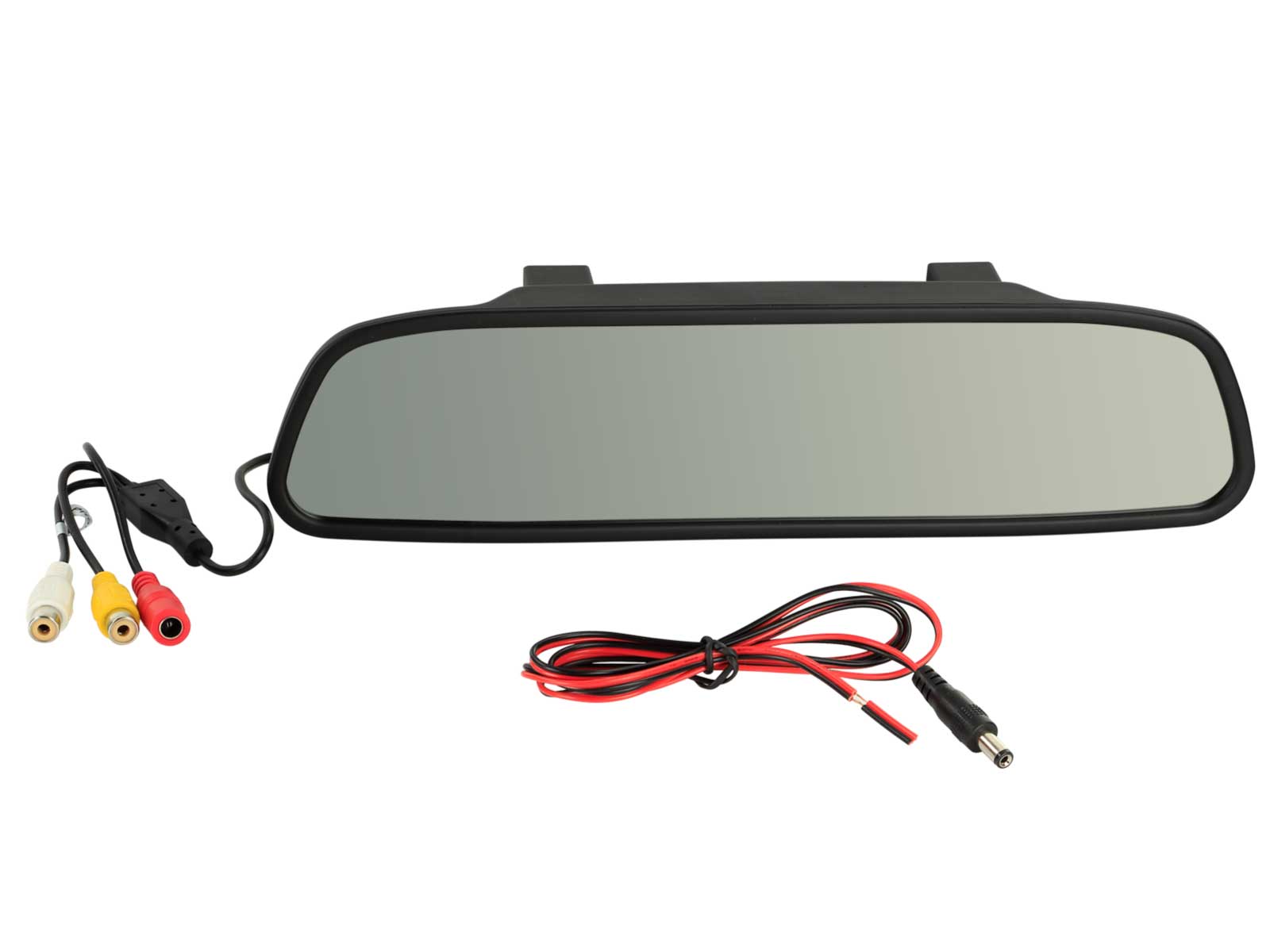

• Huckepackmonitor zur Montage an dem OEM-Spiegel: 4,3" / 2 Video Eingänge / automatische Eingangssignalerkennung / Universalhalter zur Befestigung an OEM Spiegeln
• Hinweis:
  - acv Kameras sind zum Dauerbetrieb geeignet
  - Vor Installation: Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Anschluss: rot : +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
  - Jumper: grün: Orientierungslinien aktivieren/deaktivieren
  - Beleuchtungsfehleranzeige im FIS > OEM Leuchtmittel parallel anschließen

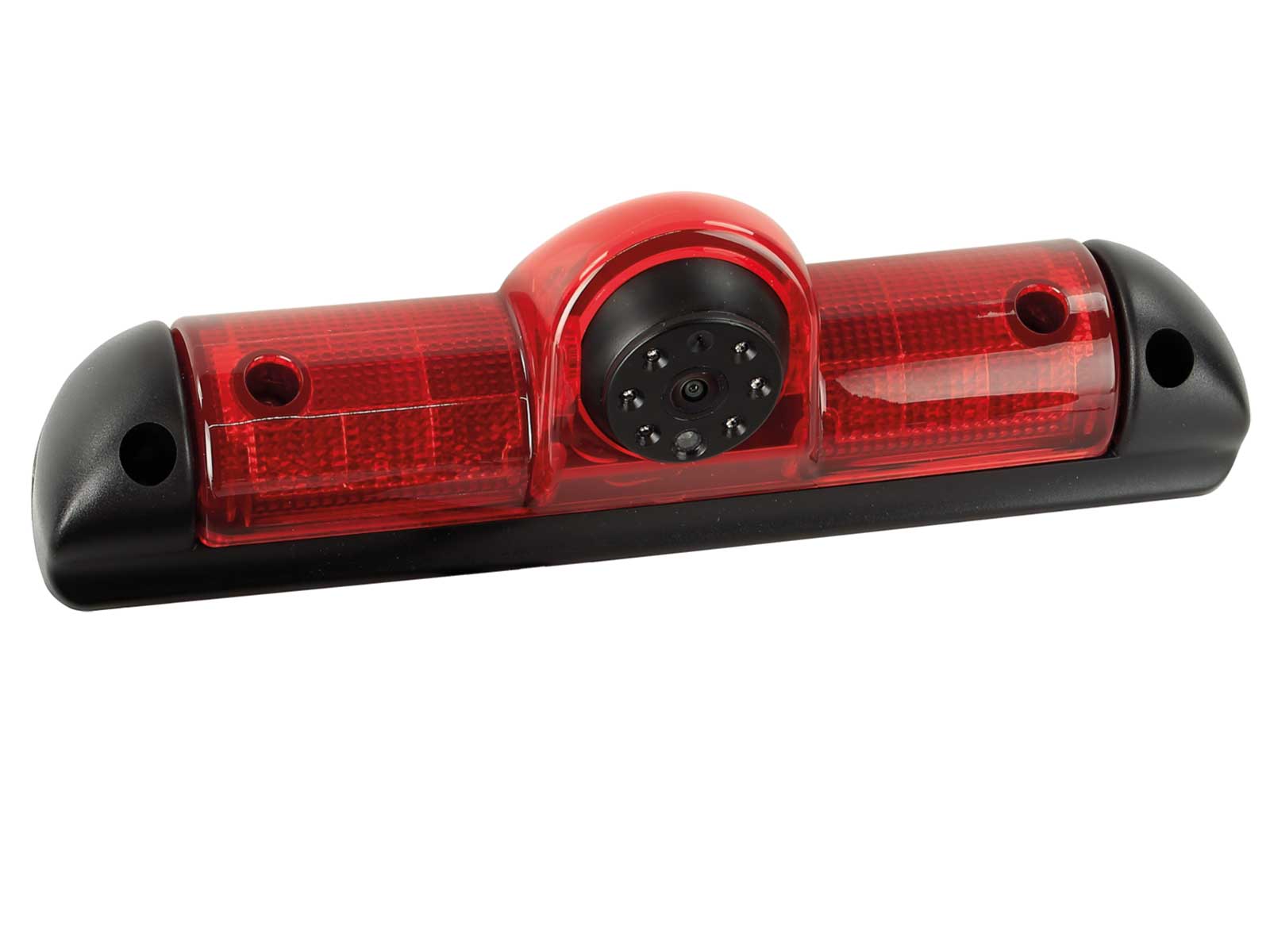

• Produktmerkmale Kamera:
  - Aufbau: Kunststoff
  - Farbe: schwarz / rot
  - Extras: Orientierungslinien über Jumper und Nachtsichtfunktion, Blickwinkel um 20° verstellbar
  - Sensor Typ: 1/3" CMOS
  - Bildsystem: NTSC Farbe
  - Effektive Pixel: 976 x 572
  - Linse: 1,9mm / F 2.0
  - Min.Lux: 0 bei aktiver Nachtsichtfunktion
  - Auflösung: 600 TV lines
  - Blickwinkel: diagonal 160°
  - Blickwinkel: horizontal 115° vertikal 75° +5°
  - Staub und Wassergeschützt: IP68
  - Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
  - Bertiebsspannung: +12V Gleichspannung
  - Versorgungsspannung: +12V Gleichspannung
  - Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion
  - Betriebstemperaturbereich: -30°C - 75°C
  - Aufbewahrungstemperatur: -40°C - 80°C
  - Abmessungen: siehe OEM Bremsleuchte
  - Anschlusskabel an der Kamera 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 1 Jumper
  - Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
  - Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm<, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

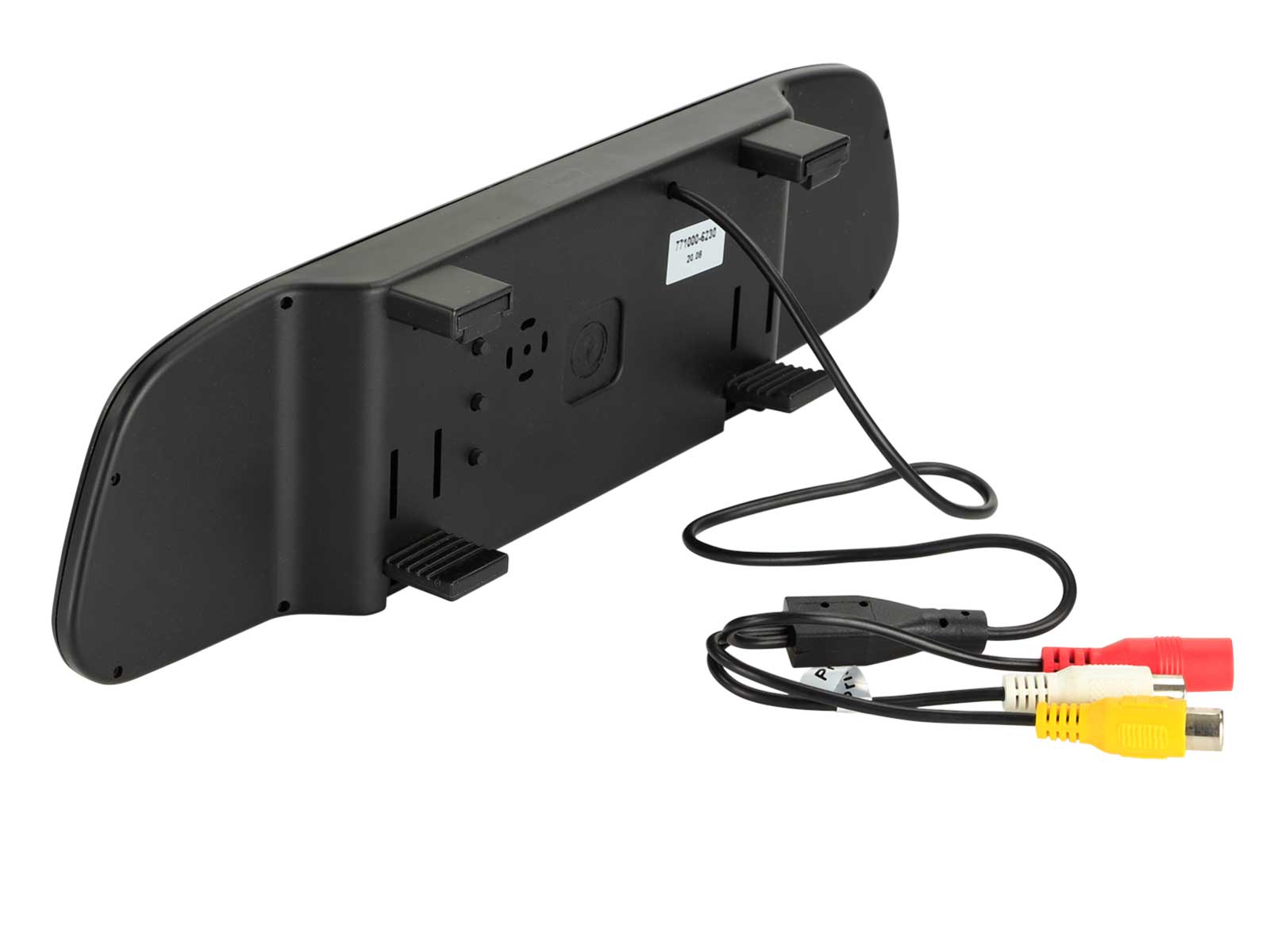

• Produktmerkmale Monitor:
  - Aufbau: Kunststoff mit Metallhalter
  - Farbe: schwarz
  - Extras: Extrem hell / automatische Helligkeitsregelung für Monitor / automatische Einschaltung über Trigger-Funktion / Fernbedienung / Führungslinien deaktivierbar und einstellbar
  - Eingänge: 2 Video (Video/Rückfahrkamera)
  - Auflösung: 480 x 272
  - Bildformat: 16:9
  - Helligkeit: 2000-2600 Lux
  - Video System: PAL/NTSC (automatische Erkennung)
  - Versorgungsspannung: 12Volt Gleichspannung
  - Stromaufnahme: max. 400mA
  - Betriebstemperaturbereich: -20°C bis +75°C
  - Aufbewahrungstemperatur: -40°C bis +85°C
  - Abmessungen: L / B / H: 270mm / 85mm / 50mm (ohne Halter)
• Installationszubehör:
  - Kameraanschluss an Interfaces:
  - Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
• Optionales Zubehör:
  - Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
  - Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
  - Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
• Lieferumfang Kit:
  - Rückfahrkamera Citroen/Opel/Fiat/Peugeot 3. Bremsleuchte > Artikel: 771000-6062
  - Spiegelmonitor universal 4.3" 2x Video Eingang > Artikel: 771000-6230

kompatibel mit:

• Citroen Jumper (250) 10/2006 - 11/2011
• Citroen Jumper (250) 11/2011 - 05/2014
• Citroen Jumper (250) 05/2014 - 10/2022
• Citroen Jumper (250) 10/2022 - 06/2024
• Citroen Jumper (250) 07/2024 - 2025
• Citroen e-Jumper (259) 10/2021 - 06/2024
• Citroen e-Jumper (259) 07/2024 - 2025
• Citroen Relay (250) 2006- 2024
• Fiat Ducato (ZAF250) 06/2006 - 05/2014
• Fiat Ducato (ZAF 250) 05/2014 -11/2021
• Fiat Ducato (ZAF250) 11/2021 - 11/2023
• Fiat Ducato (ZAF250) 11/2023- 2025
• Fiat e-Ducato (ZAF250) 04/2021 - 03/2024
• Fiat e-Ducato (ZAF250) 03/2024 - 2025
• Opel Movano Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Cargo C (Y) 01/2024 - 2025
• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Electric Cargo C (Y) 01/2024 - 2025
• Peugeot Boxer (Y) 02/2007 - 05/2014
• Peugeot Boxer (Y) 09/2014 - 12/2019
• Peugeot Boxer (Y) 08/2018 - 06/2024
• Peugeot Boxer (Y) 07/2024 - 2025
• Peugeot e-Boxer (Y) 10/2021 - 06/2024
• Peugeot e-Boxer (Y) 07/2024 - 2025

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
