ACV Rückfahrkamera / Monitor Kit 7 Zoll universal Campervan / Wohnmobil - 771094-9004

• Rückfahrkamera Monitor Universal / Campervan / Transporter / Wohnmobil
• Kamera universal: Anbau Tropfenform, Glaslinse
• Monitor universal: 7" / 2 Video Eingänge / TFT 16:9 hochauflösend / automatische Eingangssignalerkennung / geringes Eigengewicht / schlichtes Design
• Hinweise:
  - acv Kameras sind zum Dauerbetrieb geeignet
  - Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Kamerabetriebsspannung: +3V
  - Kameraversorgungsspannung: +12V / +24V
  - Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
  - Anschluss Kamera: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
  - Anschluss Monitor: rot: +12V Zündungsstrom Klemme 15 laststabil abgesichert, schwarz: Masse/GND Klemme 31 Karosserie direkt, Video In: 2 x Cinch(f)

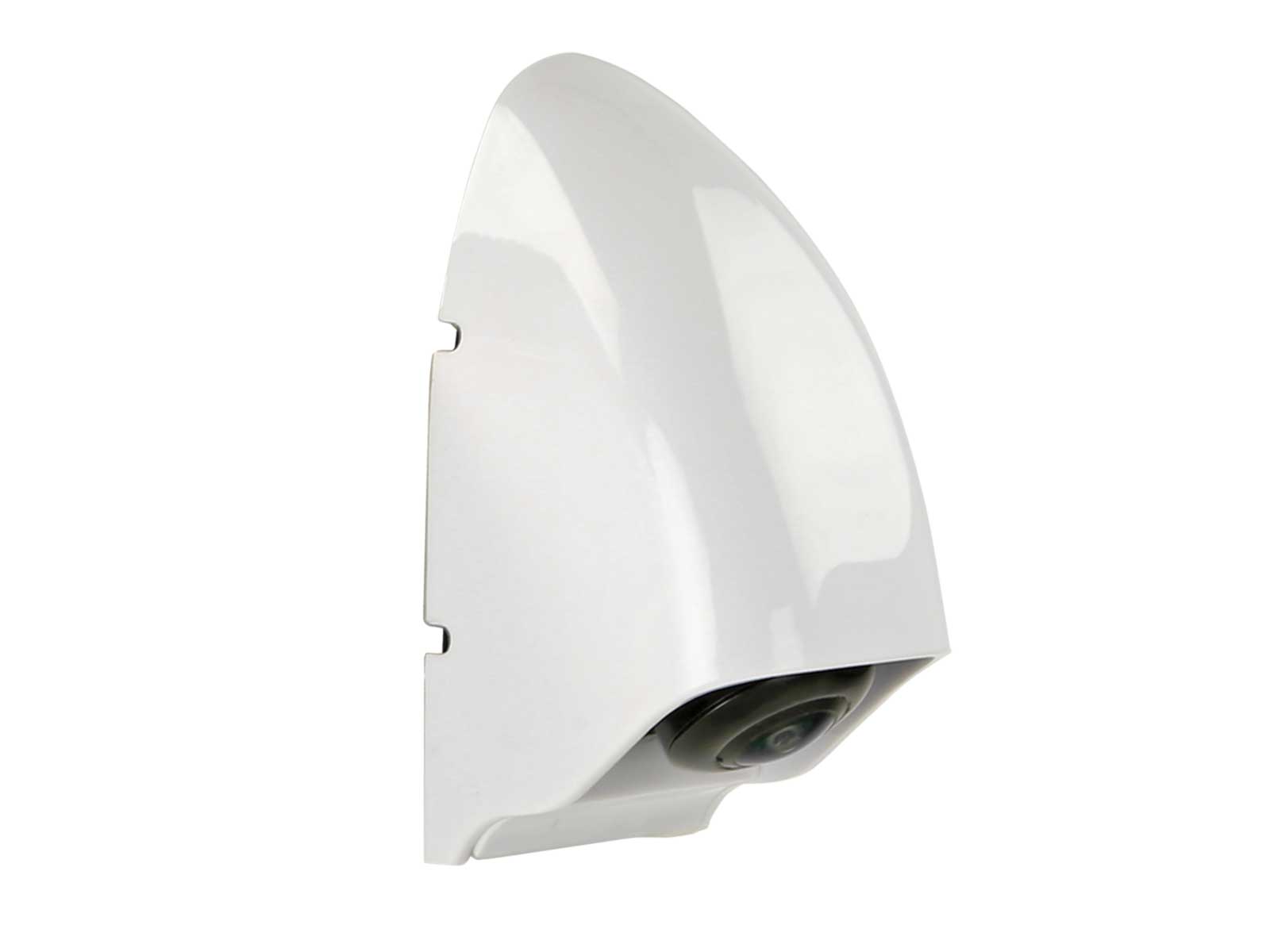

• Produktmerkmale Kamera:
  - Aufbau: Plastik Gehaüse / Metall
  - Farbe: weiß
  - Extras: Tropfenform
  - Sensor Typ: 1/3" CMOS
  - Bildsystem: NTSC Farbe
  - Effektive Pixel: 960 x 480
  - Linse: F 2.8
  - Min.Lux: 0,3 Lux
  - Auflösung: 600 TV lines CVBS D1
  - Linsenwinkel: diagonal 120°
  - Blickwinkel: horizontal 150° vertikal 110° +5°
  - Staub und Wassergeschützt: IP68
  - Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
  - Betriebsspannung: +3V Gleichspannung
  - Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
  - Stromaufnahme: 60mA max.
  - Betriebstemperaturbereich: -20°C - 70°C
  - Abmessungen: L / B / H / 84,2mm / 42mm / 46,9mm

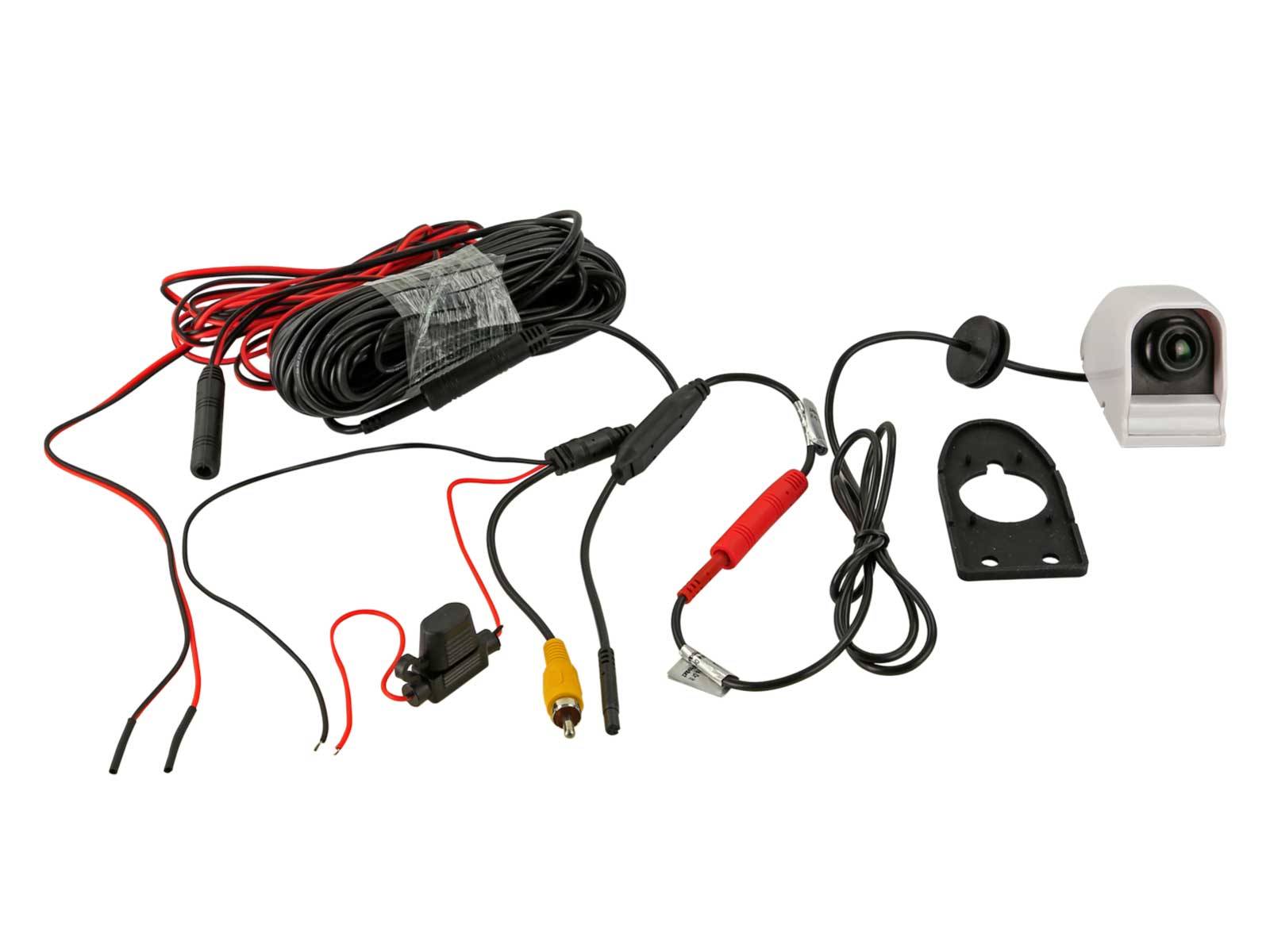

  - Anschlusskabel an der Kamera 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
  - Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  - Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
  - Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

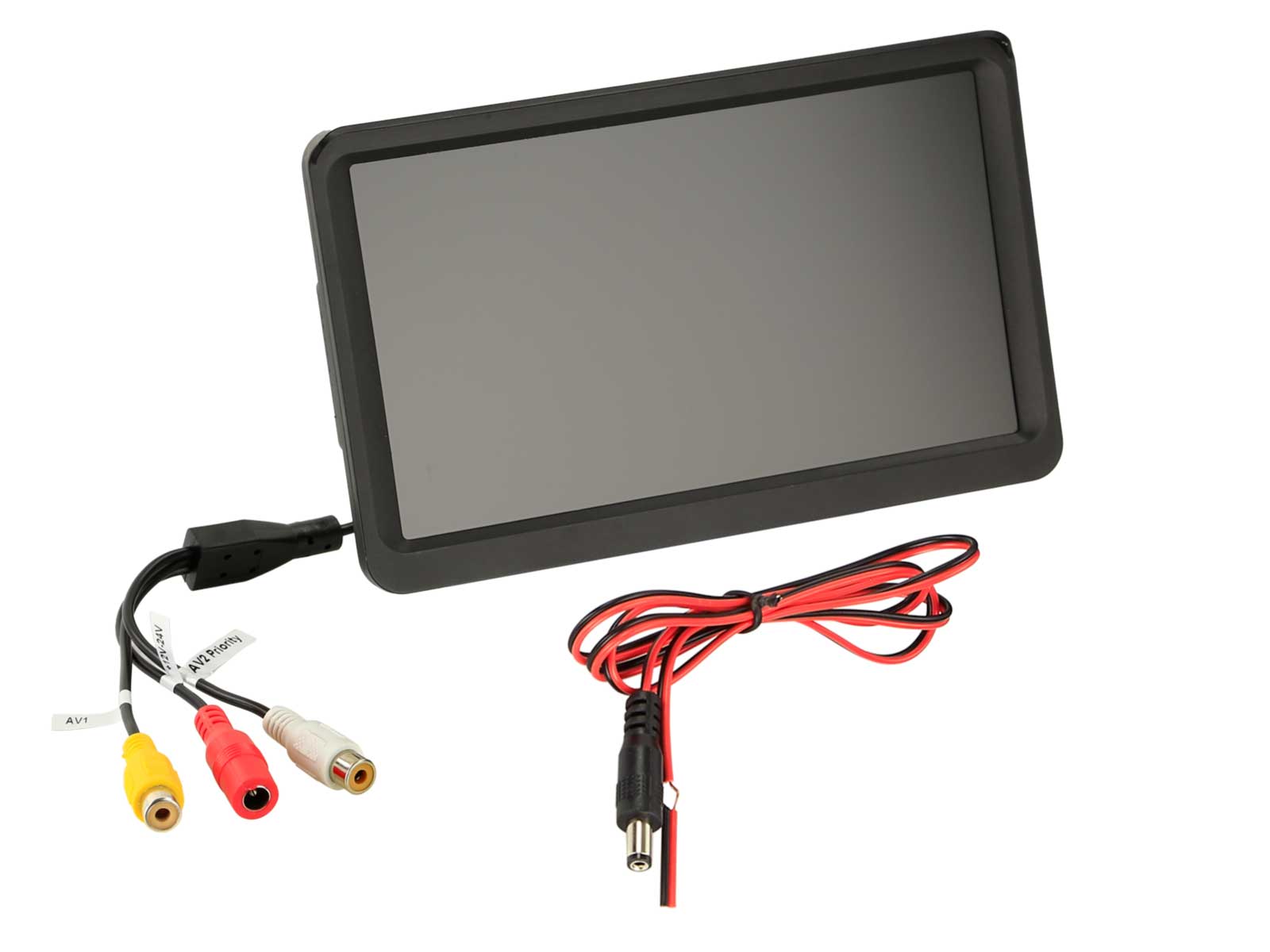

• Produktmerkmale Monitor:

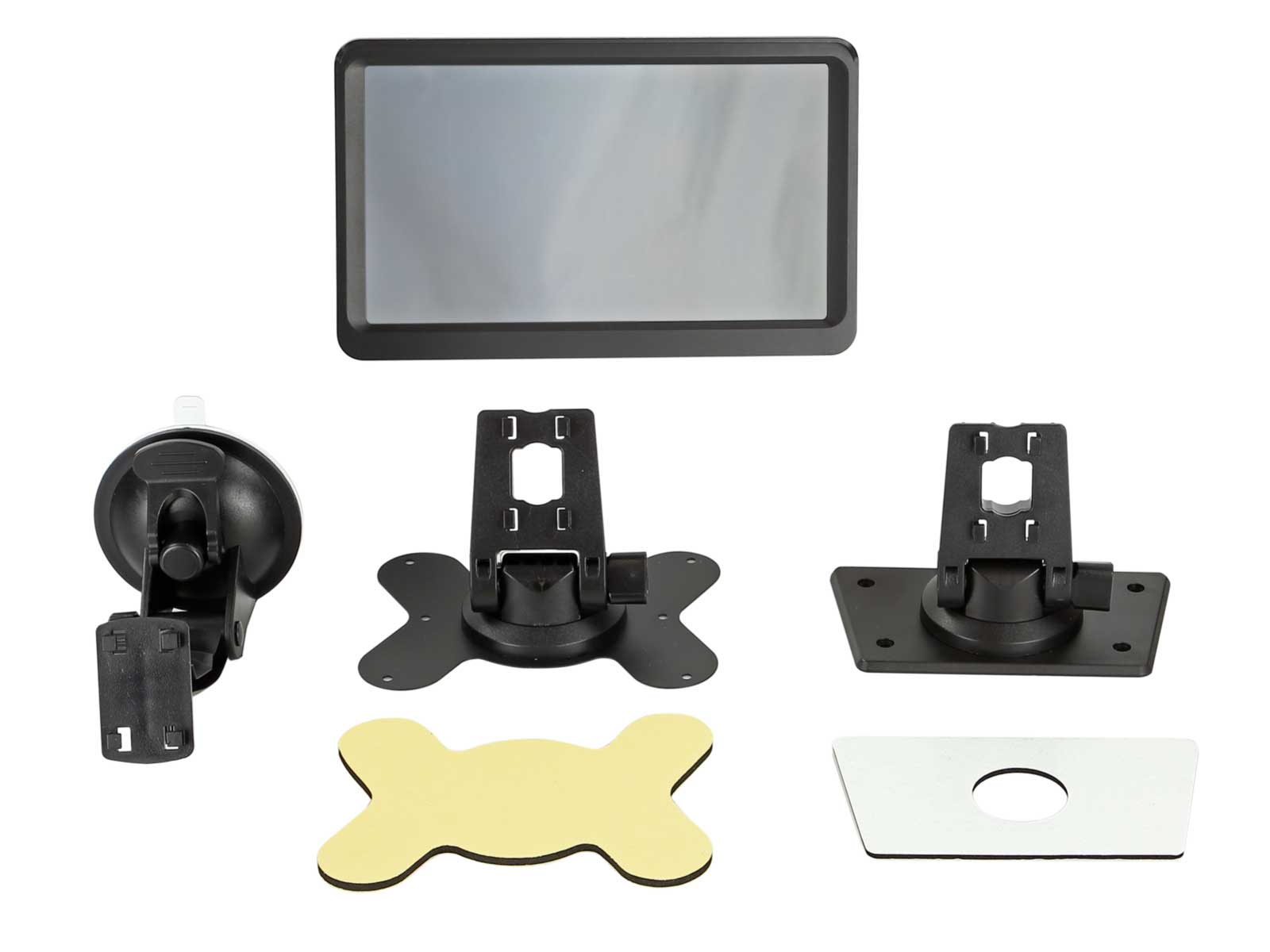

  - Aufbau: Kunststoff mit 1 x Standfuß mit Patentbefestigung > Schraubbefestigung / 1 x Standfuß mit Patentbefestigung > Klebebefestigung / 1 x Scheibenhalter mit Patentbefestigung > Saugnapfhalter
  - Farbe: schwarz
  - Extras: Sonnenschutz / automatische Eingangssignalerkennung > Video 2 Eingang / manuelles Umschalten der Videoeingänge mit Memoryfunktion / Überspannungsschutz / Unterspannungsschutz / Kurzschlussschutz / Menüeinstellungen Bildschirmrückseite / Menüfunktion spiegeln horizontal 0°-180° / Menüfunktion spiegeln vertikal 0°-90°-180°-270°
  - Eingänge: 2 x Video Cinch(f) 1Vp-p 75 Ohm
  - Auflösung: 1024(H) x 600(V) 3RGB
  - Bildformat: 16:9
  - Helligkeit: 450 cd/m²
  - Blickwinkel: l/r: 70 Grad / up: 50 Grad / down: 70 Grad
  - Video System : PAL / NTSC automatische Erkennung
  - Versorgungsspannung: +10V > +14V Gleichspannung
  - Stromanschluss: acv Systemstecker > lose Kabel / rot: +12V Zündungsstrom Klemme 15 abgesichert laststabil / schwarz: Masse Klemme 31
  - Betriebstemperaturbereich: -20°C bis +70°C
  - Aufbewahrungstemperatur: -30°C bis +80°C
  - Abmessungen: L / B / H / > 175mm / 110mm / 26,81mm
  - Abmessung mit Standfuß: H 115mm
• Installationszubehör:
  - Kameraanschluss an Interfaces:
  - Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
• Optionales Zubehör
  - Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
  - Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
  - Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

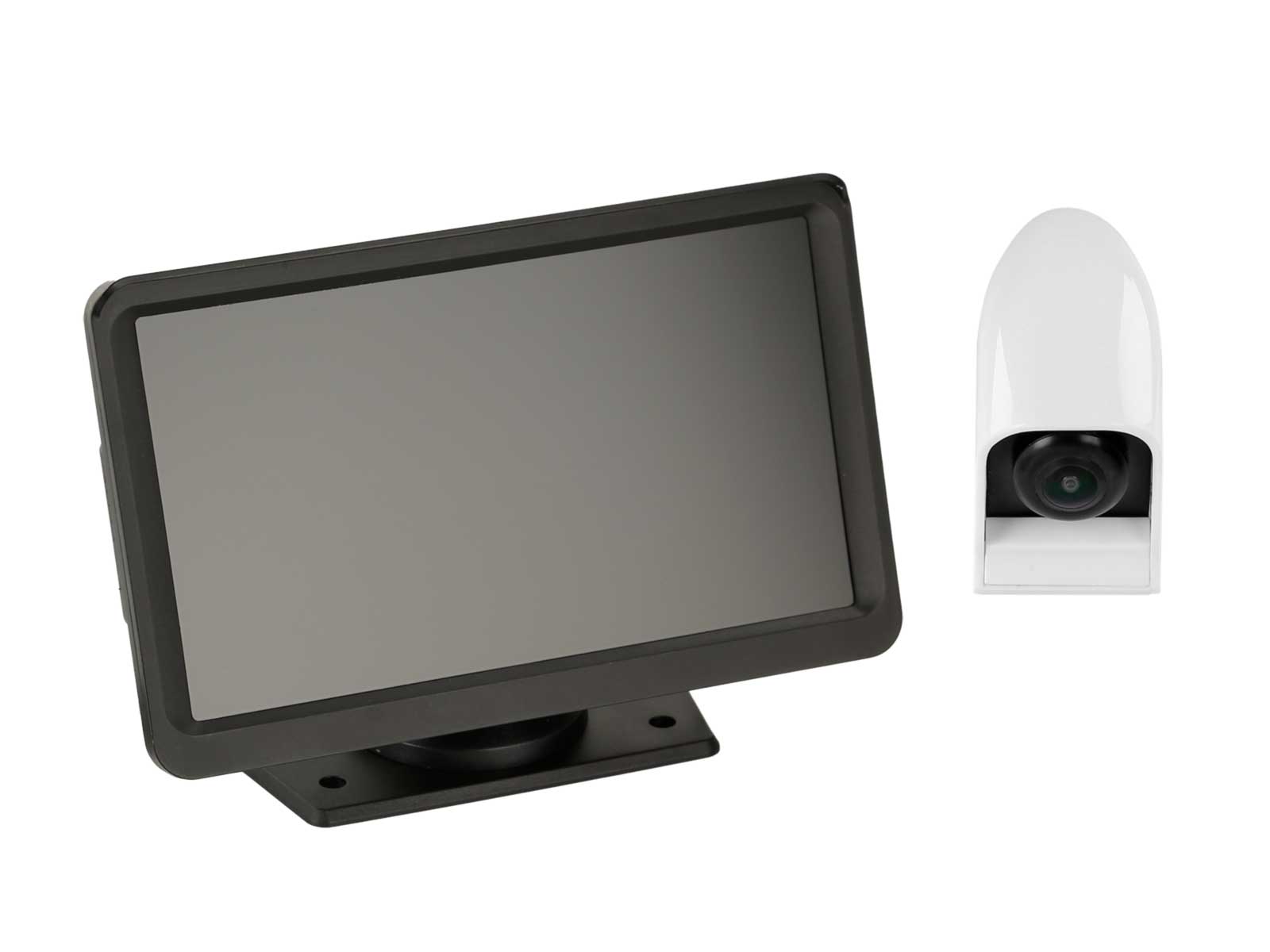

• Lieferumfang Kit:
  - Rückfahrkamera Transporter/Wohnmobil Tropfenform weiß > Artikel: 771000-6709
  - Monitor universal 7" 2x Video Eingang/2x Standfuß/Saugnapf > Artikel: 771000-6208

kompatibel mit:

• Campervan
• Transporter
• Wohnmobil

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
