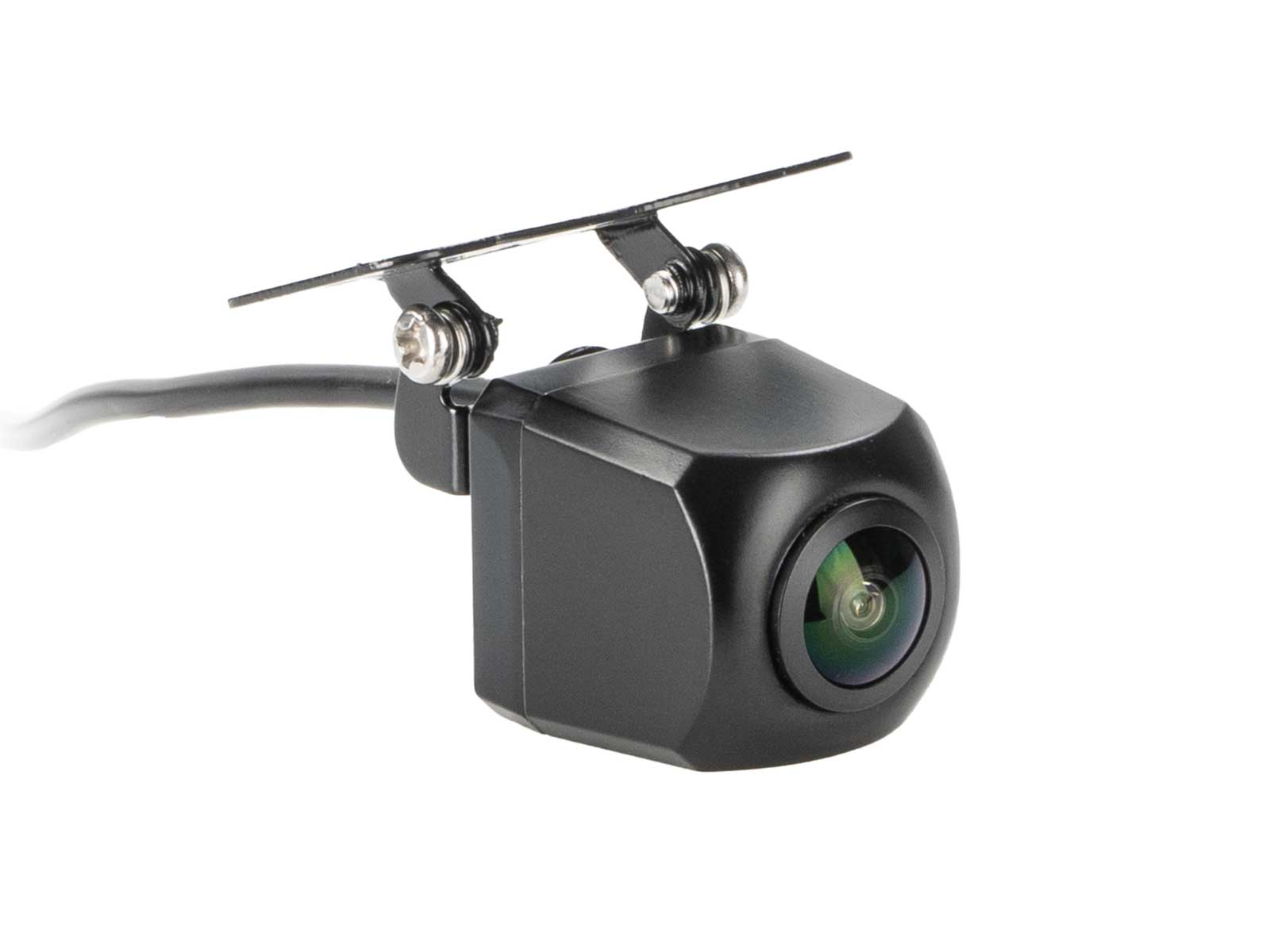

ACV 773000-6700 - 180° Rückfahrkamera, Full HD, Unterbau / Anbau

Die Rückfahrkamera Full HD ist eine universelle Lösung für alle Fahrzeuge, die eine zuverlässige und klare Sicht beim Rückwärtsfahren benötigen. Diese Kamera bietet eine Full HD Auflösung und einen weiten Betrachtungswinkel von 180°, um tote Winkel zu minimieren und die Sicherheit zu erhöhen.
Die Kamera ist robust und wetterfest, ideal für den Einsatz in unterschiedlichen Umgebungen. Sie lässt sich einfach installieren und ist kompatibel mit den meisten Monitoren und Displays.

Vorteile:

• Full HD Auflösung: Kristallklare Bildqualität für präzises Manövrieren.
• Universelle Anwendung: Geeignet für den Unterbau oder Anbau an verschiedenen Fahrzeugtypen.
• 180° Betrachtungswinkel: Erweitertes Sichtfeld für mehr Sicherheit.

Produktmerkmale Kamera

• Bauform: eckig
• Montageart: Unterbau / Anbau
• acv Kameras sind zum Dauerbetrieb geeignet
• 180° Blickwinkel diagonal
• Blickwinkel: horizontal 145° vertikal 90° +5°
• Linsenwinkel: diagonal 210°
• Orientierungslinien
• Spiegelungsfunktion
• IP67
• Sensor Typ: 1/2,9 HDTVI
• Bildsystem: PAL 25FPS / NTSC 30FPS
• Effektive Pixel: 1080 x 720
• Lux: 0,03
• Signal-Rausch-Verhältnis: < 48dB
• Stromaufnahme: 100mA max.
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L / B / H - 28,3mm / 23,4mm / 23,4mm

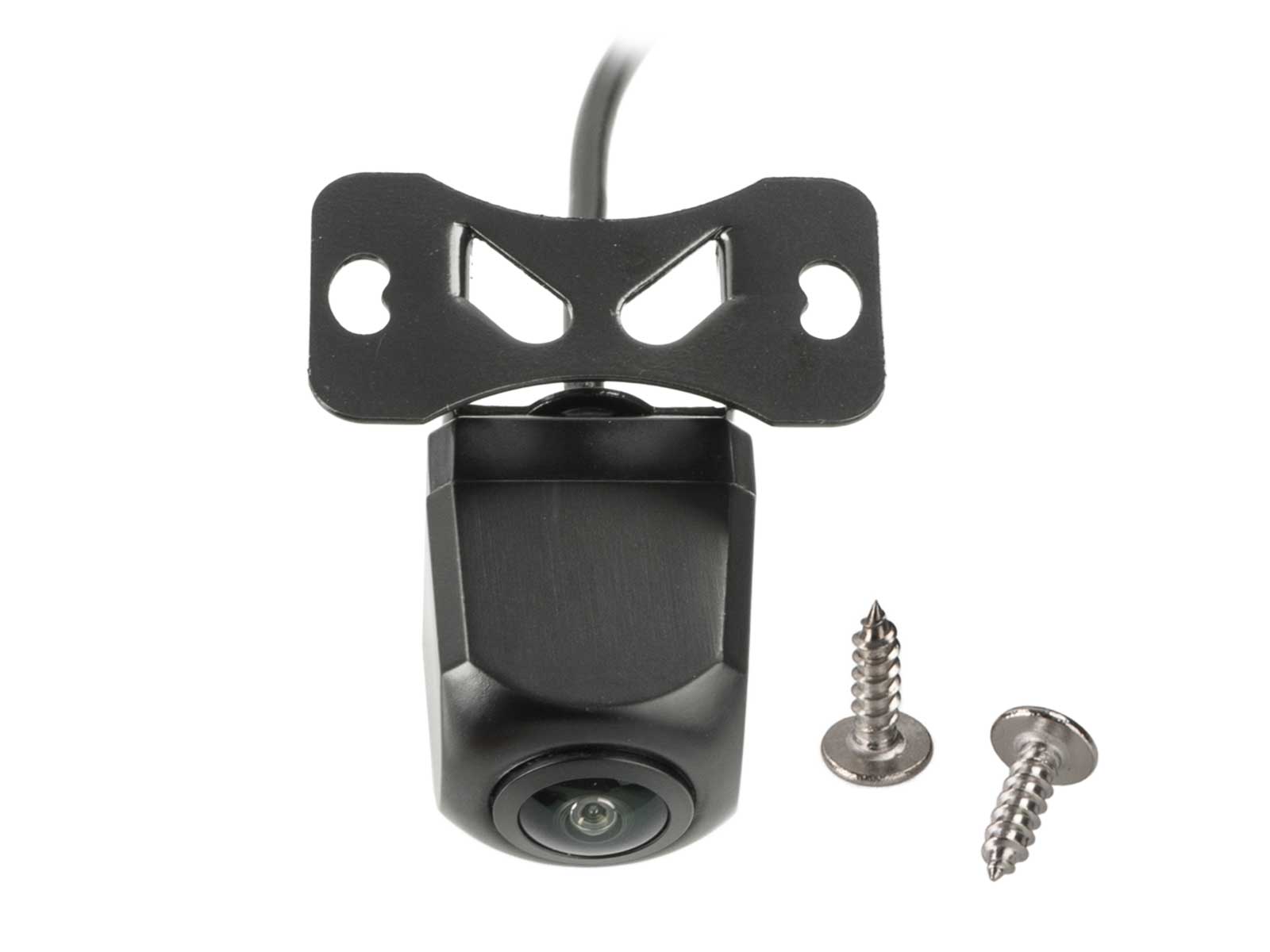

• Aufbau: Kunststoff mit verstellbarem Metallhalter
• Farbe: schwarz
• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V
• Anschluss: rot: +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
• Jumper: grün: Orientierungslinien aktivieren/deaktivieren, weiß: Spiegelungsfunktion aktivieren/deaktivieren
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm

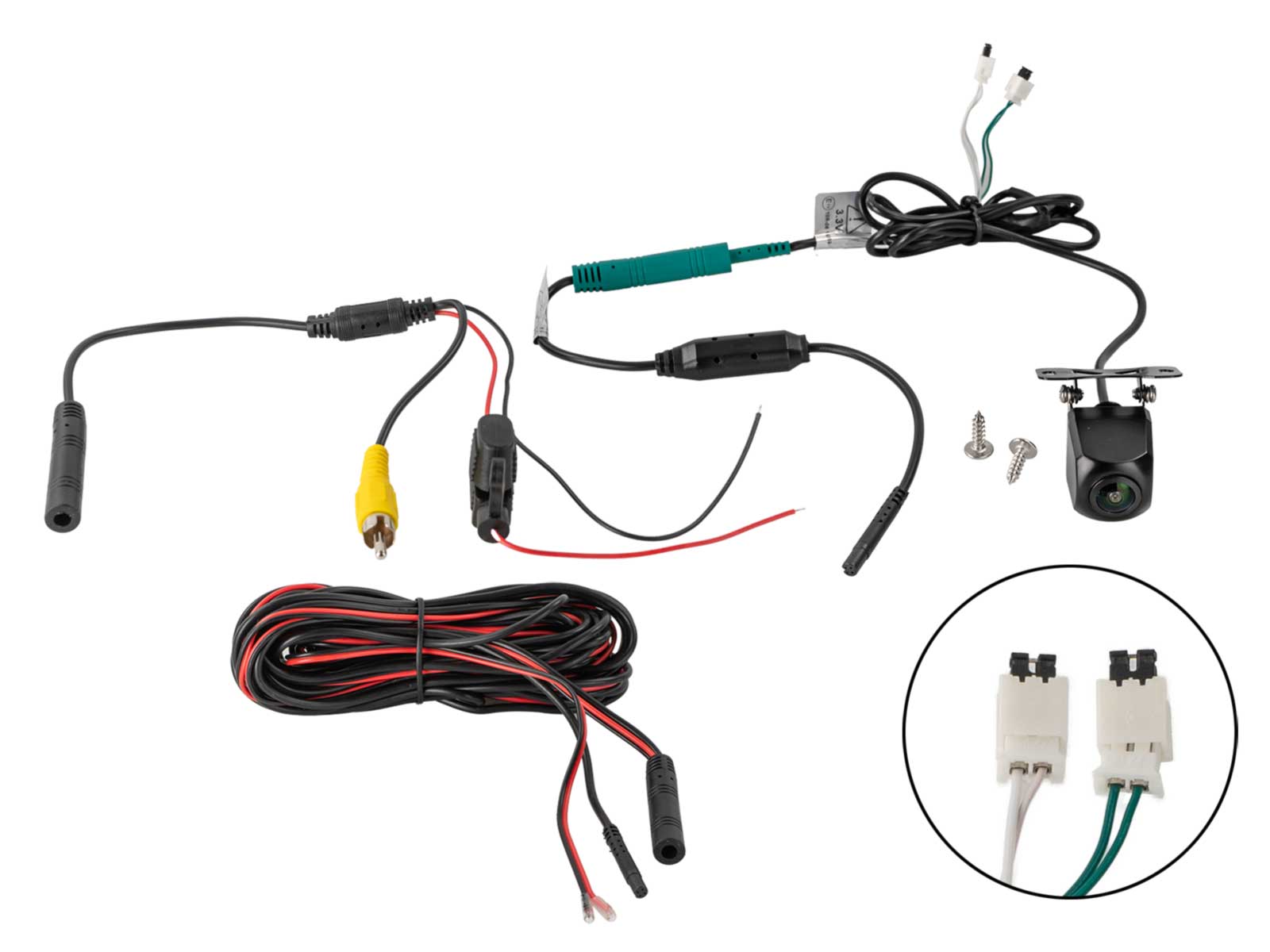

• Kabel und Stecker
• Anschlusskabel an der Kamera 1m+/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 2 Jumper
• Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

Anschlusskabel an der Kamera

• Anschlusskabel an der Kamera 1m+/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 2 Jumper
• Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
