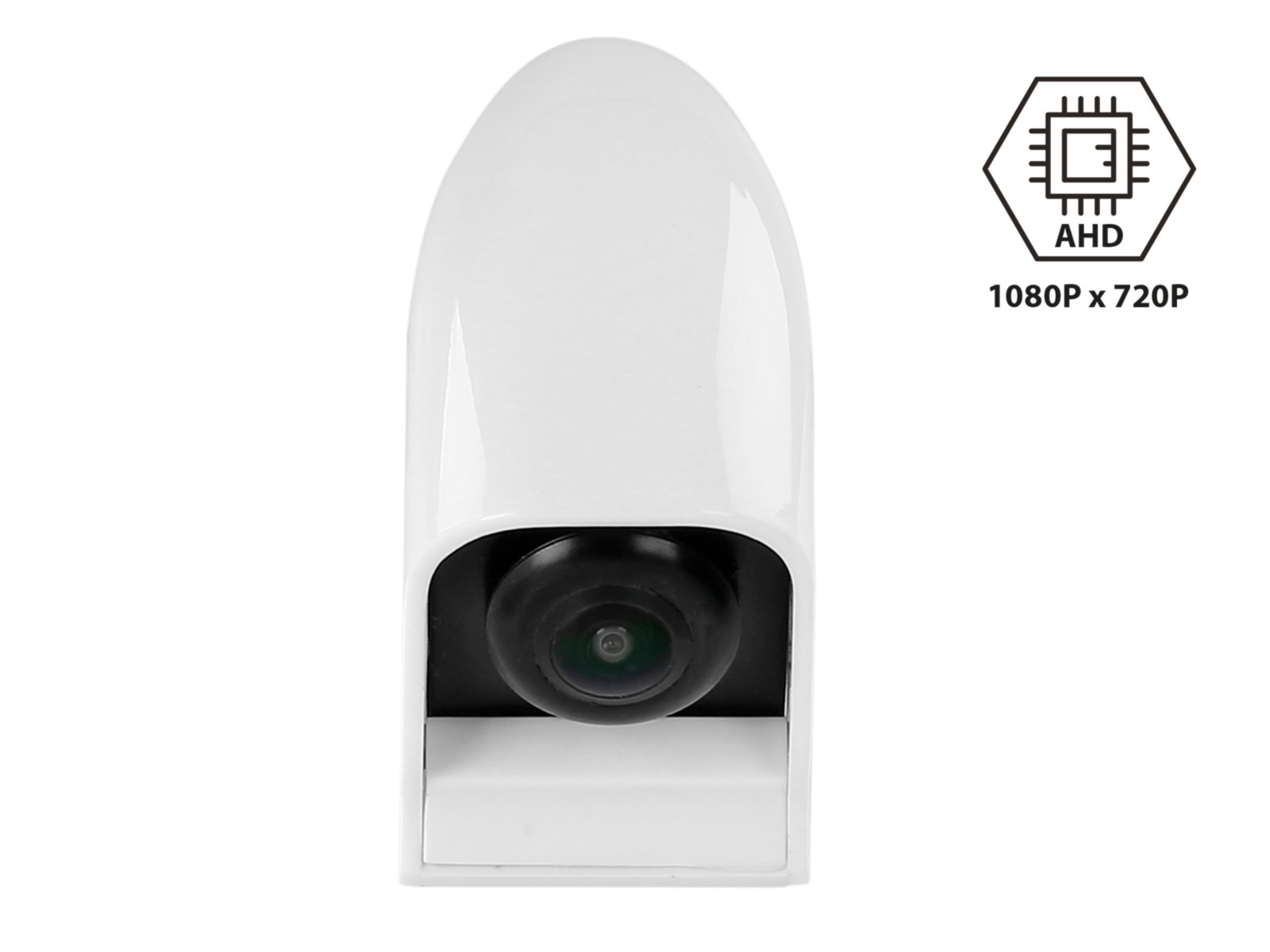

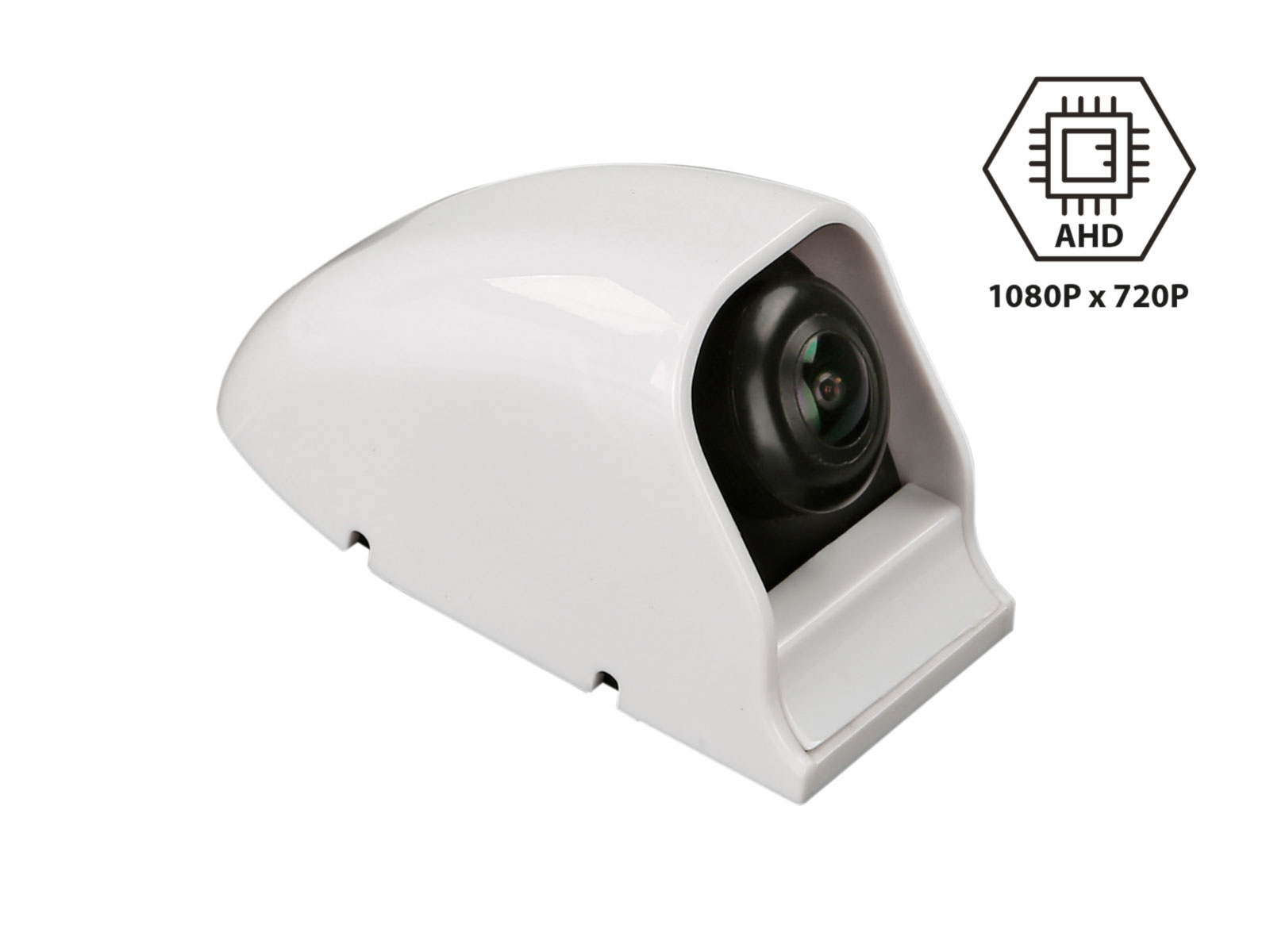

ACV 772000-6709 - Universal 150° Rückfahrkamera AHD, Aufbau / Anbau

Produktmerkmale Kamera:

• ausschließlich für AHD Monitore geeignet
• Rückfahrkamera AHD universal
• Design: Transporter / Wohnmobil
• Montageart: Anbau Tropfenform
• Mit Glaslinse
• Aufbau: Plastik Gehaüse / Metall
• Farbe: weiß
• Extras: Tropfenform
• Sensor Typ: 1/3 AHD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 1080 x 720
• Linse: F 2.8
• Min.Lux: 0,03 Lux
• Auflösung: TV lines
• Linsenwinkel: diagonal 210°
• Blickwinkel: horizontal 150° vertikal 110° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Betriebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 60mA max.
• Betriebstemperaturbereich: -20°C - 70°C
• Abmessungen: L / B / H / 84,2mm / 42mm / 46,9mm
• Hinweis:
  - acv Kameras sind zum Dauerbetrieb geeignet
  - Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Kamerabetriebsspannung: +3V
  - Kameraversorgungsspannung: +12V / +24V
  - Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
  - Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
  - Cinch(m) gelb: Video

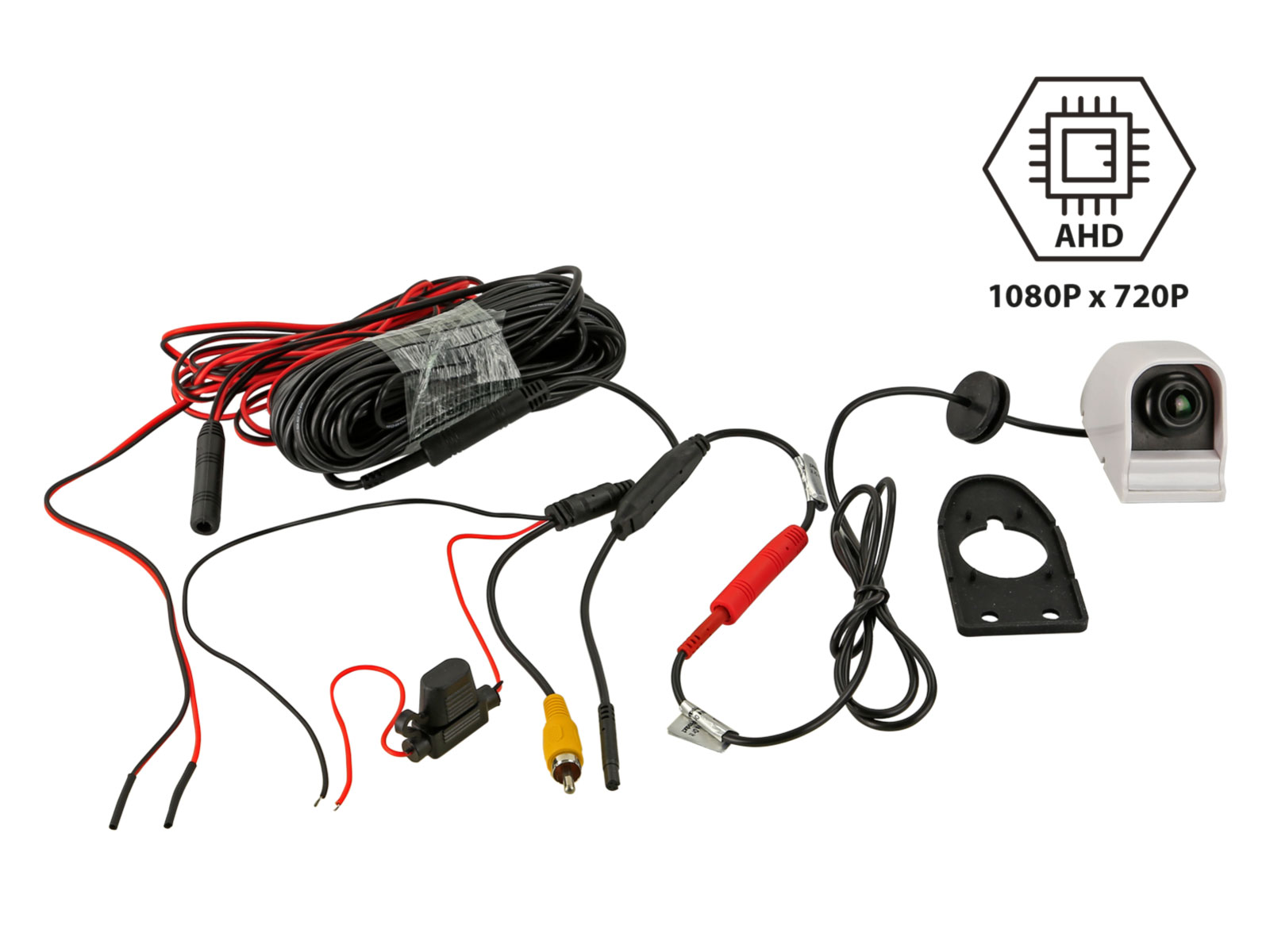

Anschlusskabel an der Kamera:

• 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
  - 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  - Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
  - Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse / GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
  - 4 Pin acv-Systemstecker(f) Ø10mm
  - rot: Versorgungsspannung
  - schwarz: Masse/GND
  - Cinch(m) gelb: Video
• Installationszubehör:
  - Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  - Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
