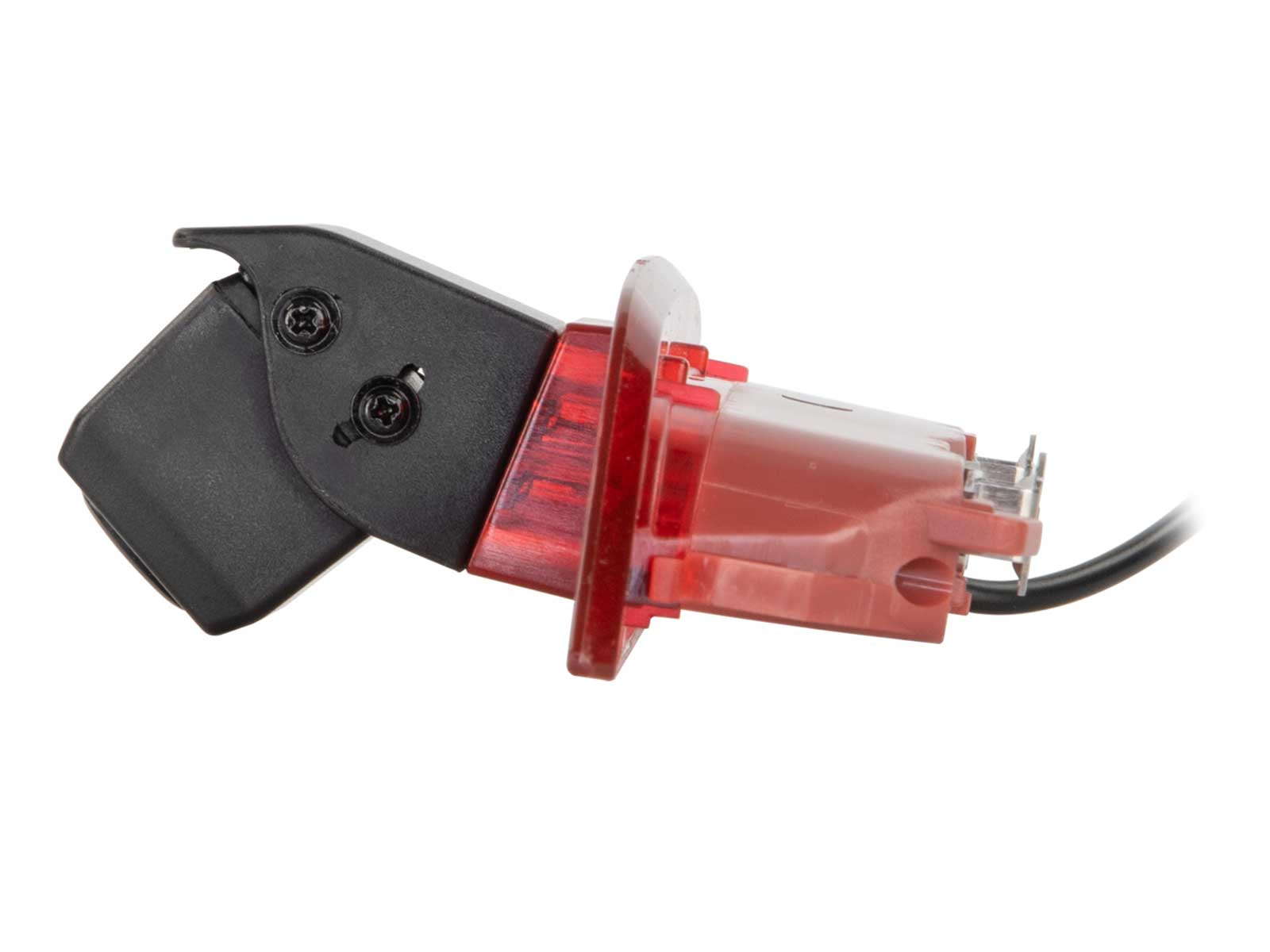

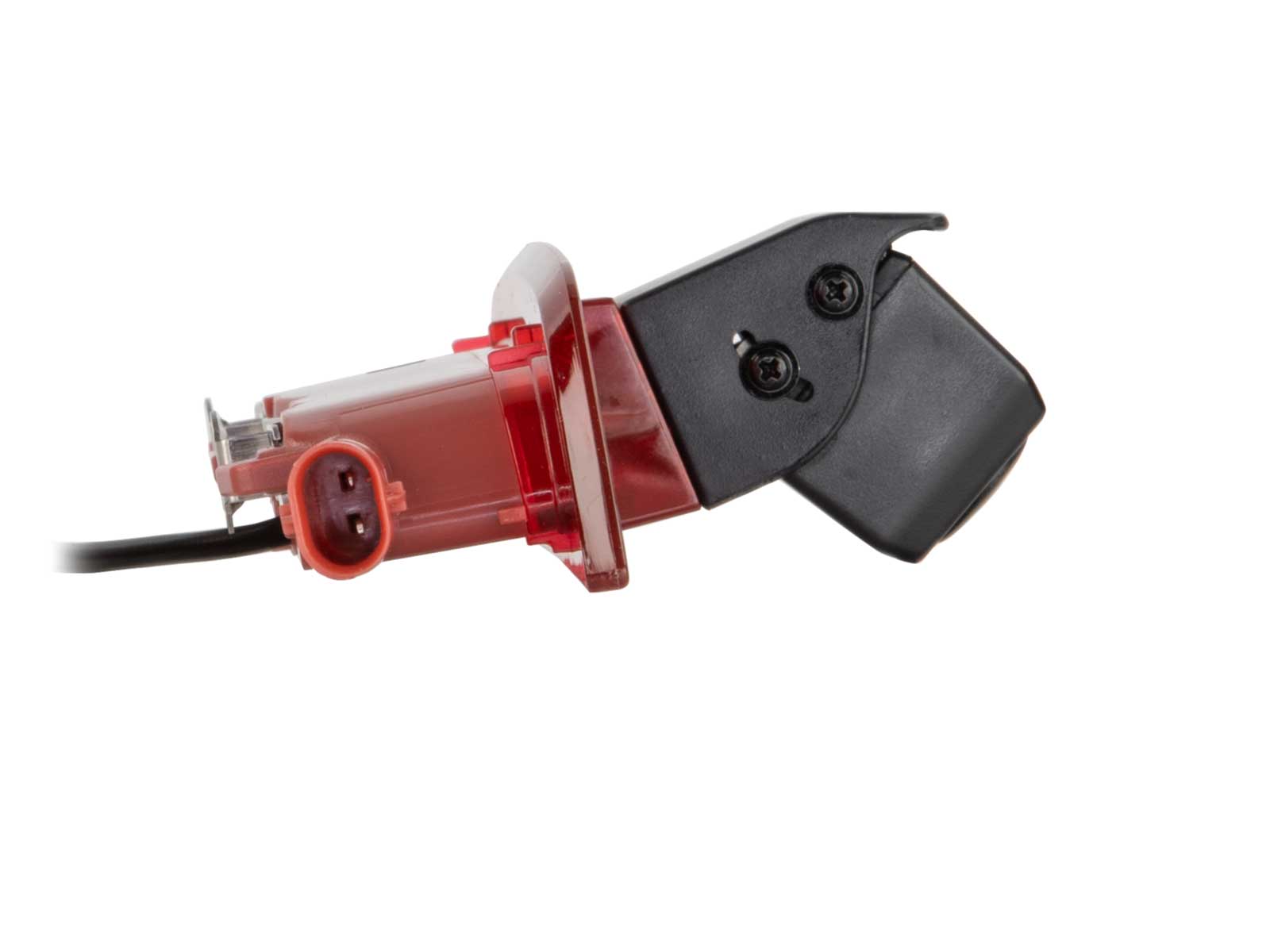

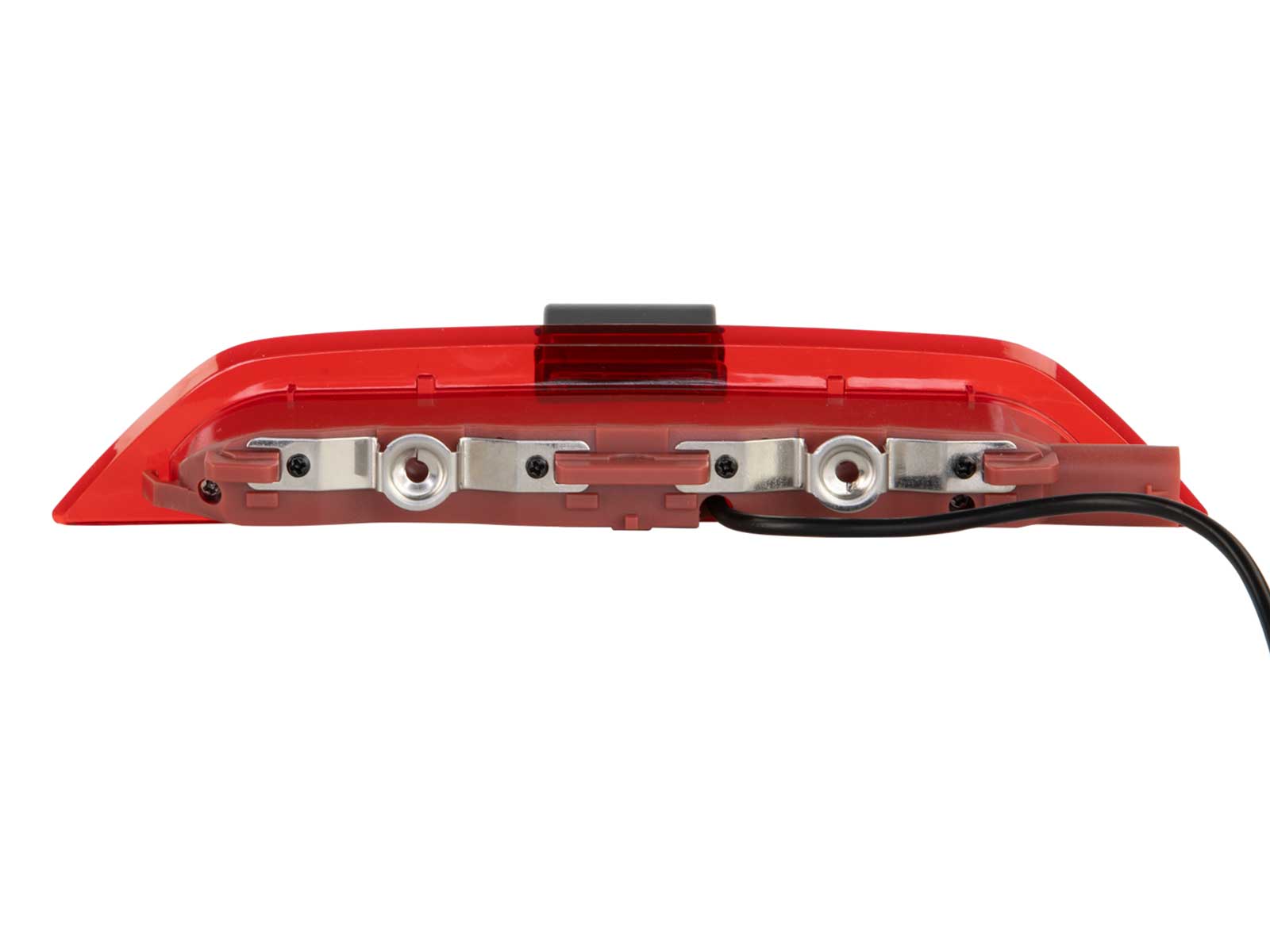

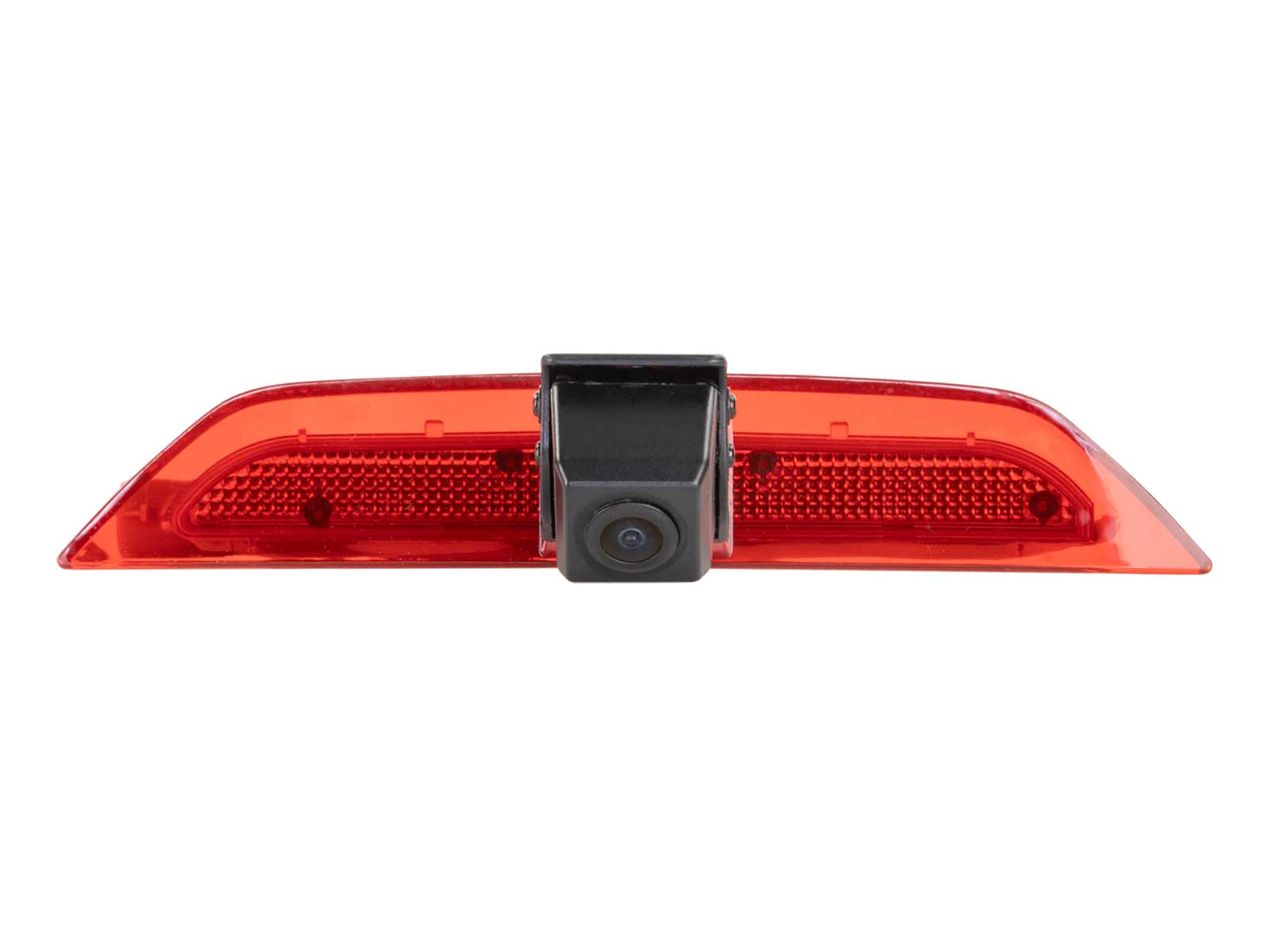

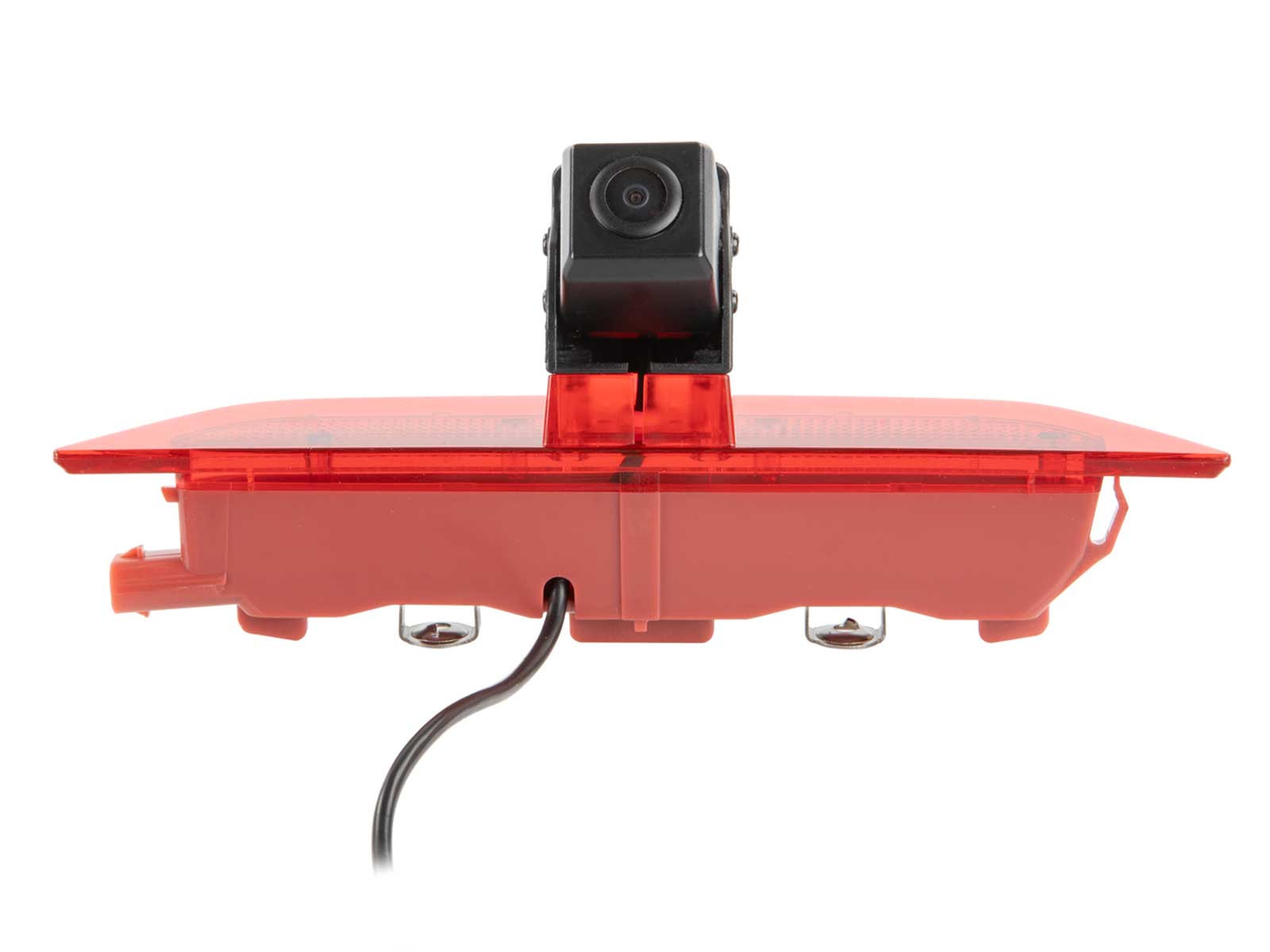

ACV 771000-6740 - 115° Rückfahrkamera für Ford Tourneo Connect (SK/) VW Caddy (SK), 3. Bremsleuchte

Technische Daten

• Rückfahrkamera Ford / VW
• Zum Austausch der OEM 3. Bremsleuchte
• Mit Orientierungslinien / verstellbarer Blickwinkel
• Produktmerkmale Kamera:
• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien / verstellbarer Blickwinkel
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 2,6mm
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 100mA
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 80°C

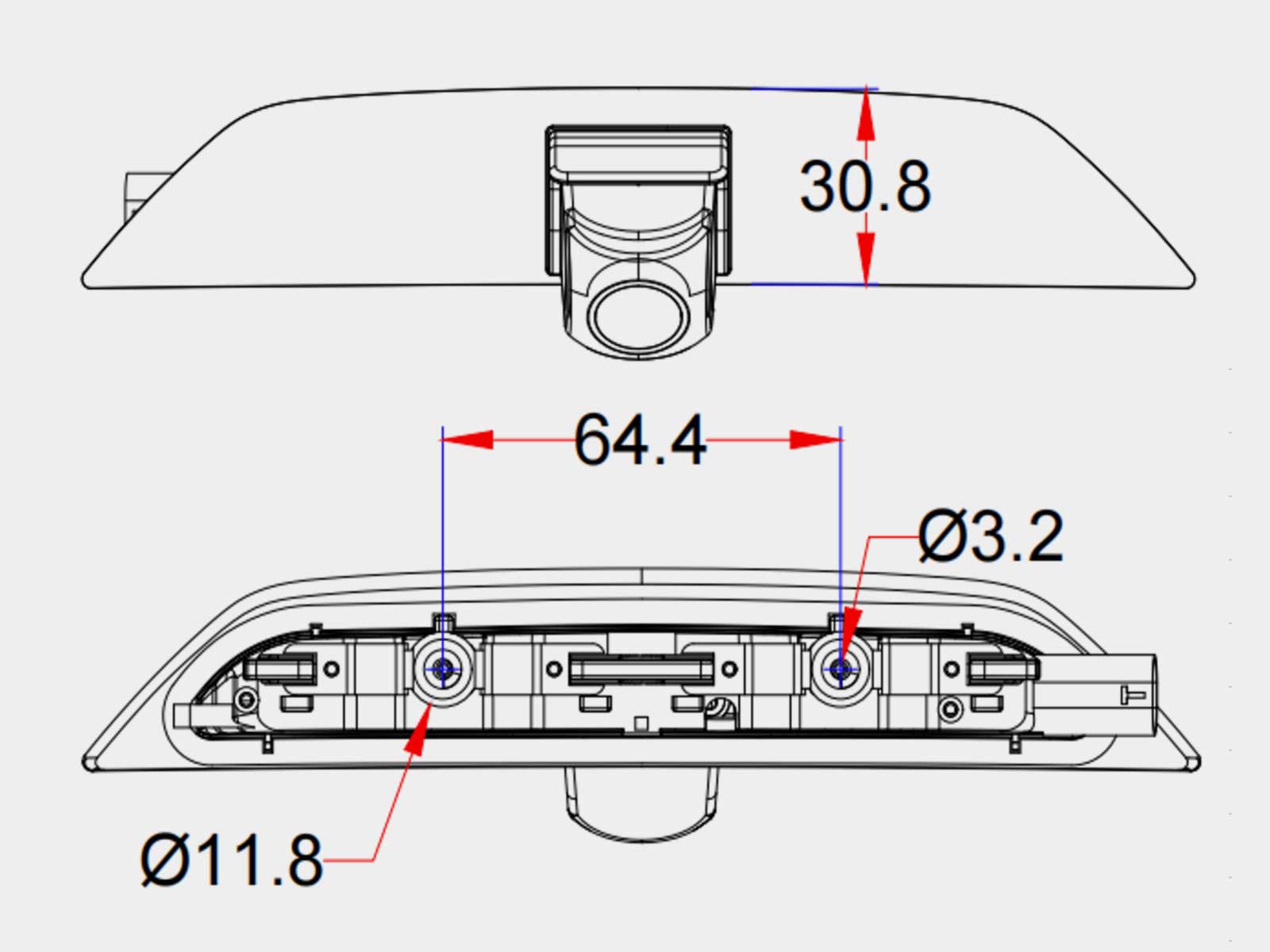

• Abmessungen: OEM 3. Bremsleuchte

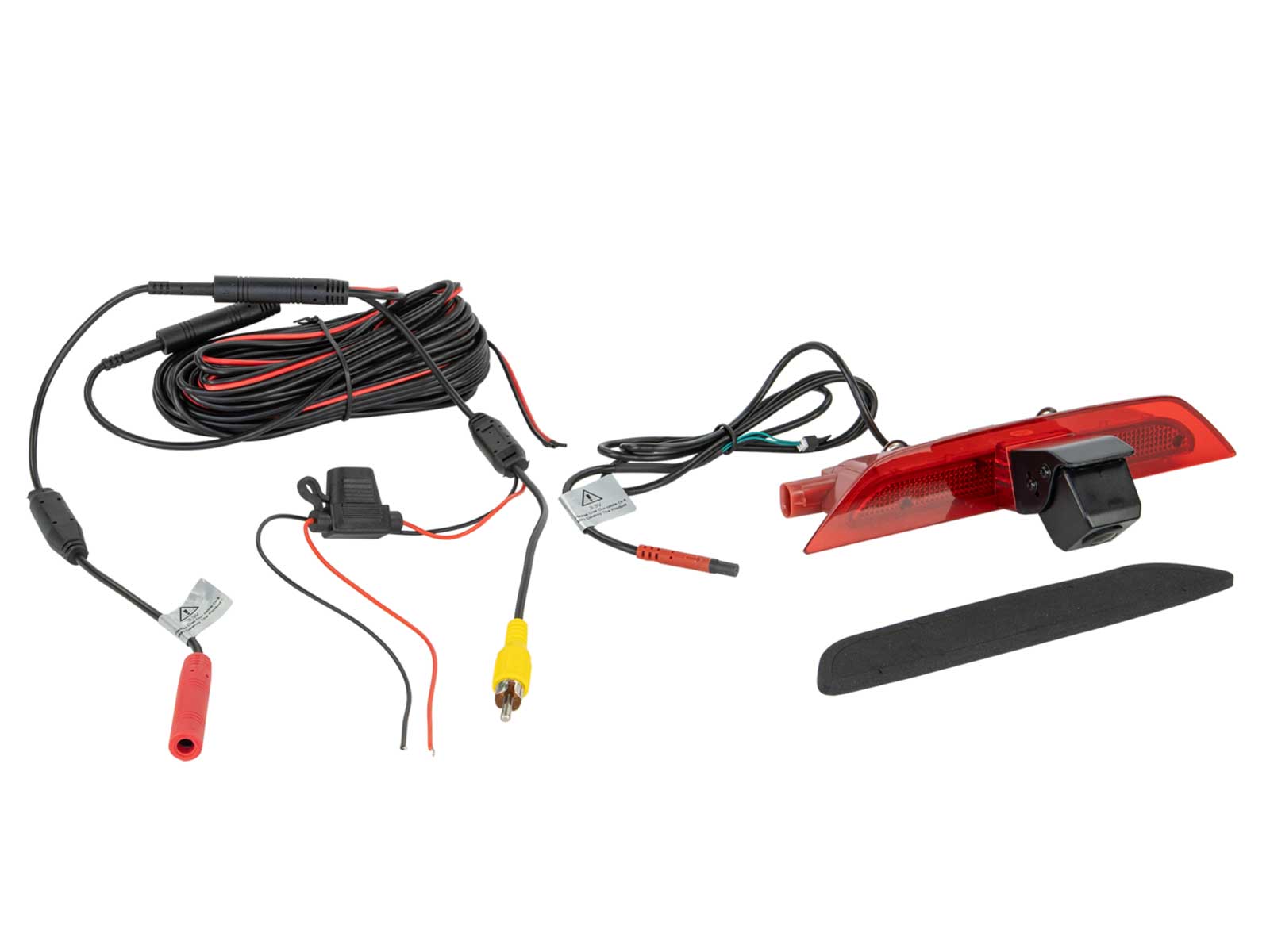

• Anschlusskabel an der Kamera 3,3m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 1 Jumper
• Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 10m +/-:
  - 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  - Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
  - Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video
• Hinweis:
  - acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  - Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Kamerabetriebsspannung: +3V
  - Kameraversorgungsspannung: +12V / +24V
  - Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
  - Fahrzeuge mit Heckklappe
  - Anschluss:
  - rot : +12V geschaltet laststabil abgesichert
  - schwarz: Karosseriemasse direkt/GND
  - Cinch(m) gelb: Video
  - Jumper:
  - grün: Orientierungslinien aktivieren/deaktivieren

Kompatibilität

• Ford Tourneo Connect (SK) 05/2022 - 2025
• VW Caddy V (SK) 11/2020 - 2025

Installationszubehör:

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal - Artikel: 771000-6100

optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
