ACV 771000-6718 - 185° Rückfahrkamera Transporter / Wohnmobil, Tropfenform, Muliview

Universelle Rückfahrkamera zur Nachrüstung an Transportern und Wohnmobilen. Die Kamera ist als Anbaukamera in Tropfenform ausgeführt und unterstützt Multimode-Einstellungen, die per Taster umgeschaltet werden.
Design und Einsatzbereich:
- Auslegung/Design: Transporter / Wohnmobil
- Ausführung: universell
Montage:
- Montageart: Anbau

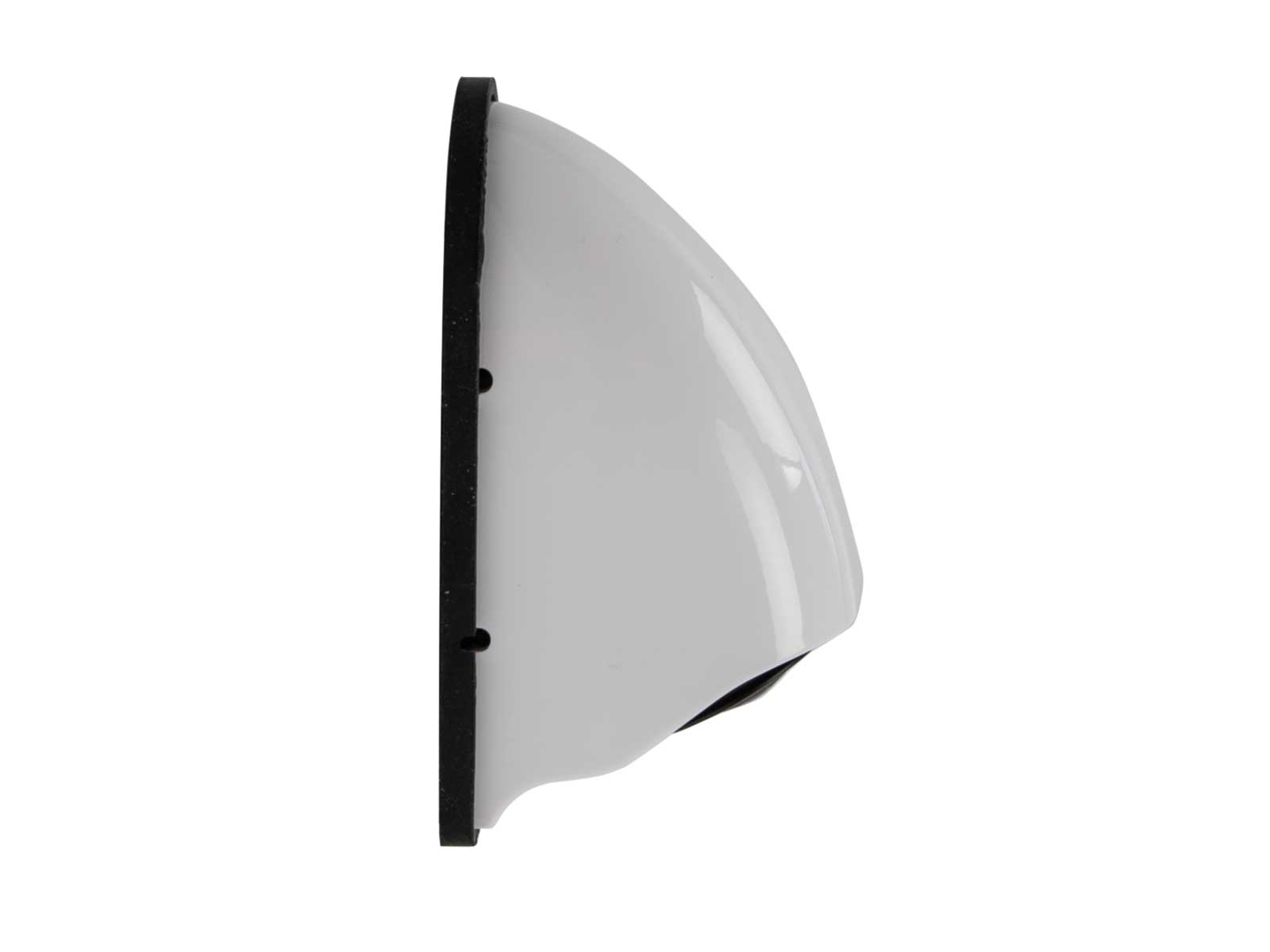

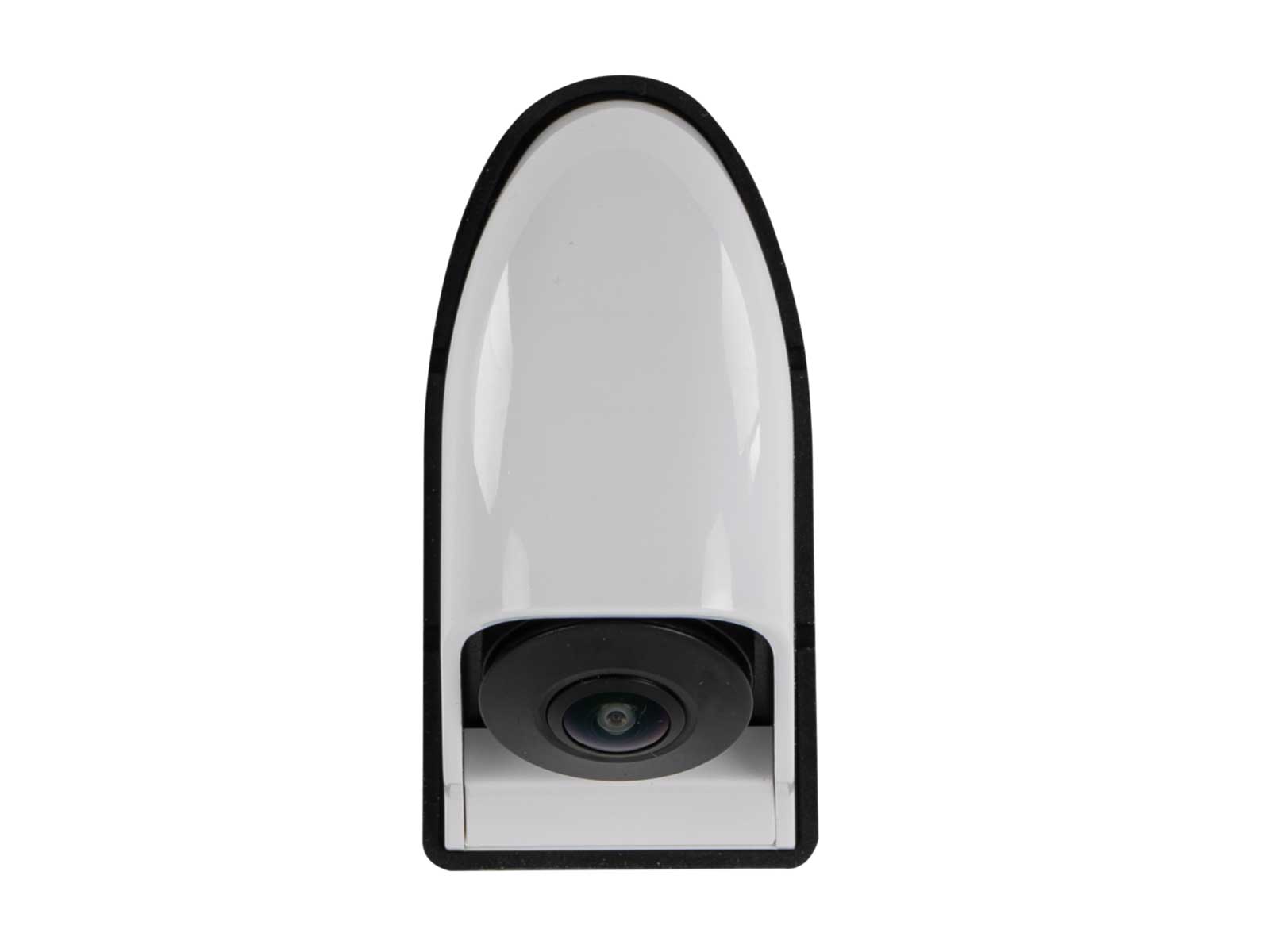

- Gehäuseform: Tropfenform
- Funktionen und Ausstattung
- Multimode-Einstellungen mit Taster (umschaltbare Modi)
- Glaslinse
- Produktmerkmale (Extras): Tropfenform / Multimode-Einstellungen mit Taster / Glaslinse
Die Kombination aus Anbaumontage und Tropfenform unterstützt eine flexible Platzierung am Fahrzeug. Multimode-Einstellungen per Taster ermöglichen eine Anpassung an unterschiedliche Einbausituationen, während die Glaslinse als Ausstattungsmerkmal der Kamera ausgeführt ist.

Technische Daten

• Funktionen und Optik
  - Multimode-Einstellungen mit Taster.
  - Mit Glaslinse.
  - Produktmerkmale Kamera: Farbe: weiß.
  - Produktmerkmale Kamera: Extras: Tropfenform / Multimode-Einstellungen mit Taster / Glaslinse.
• Kamera - Produktmerkmale
  - Aufbau: Plastik Gehäuse / Metall
  - Sensor Typ: 1/3" CMOS
  - Bildsystem: NTSC Farbe
  - Effektive Pixel: 960 x 480
  - Min.Lux: 0,1 Lux
  - Linsenwinkel: diagonal 185 °

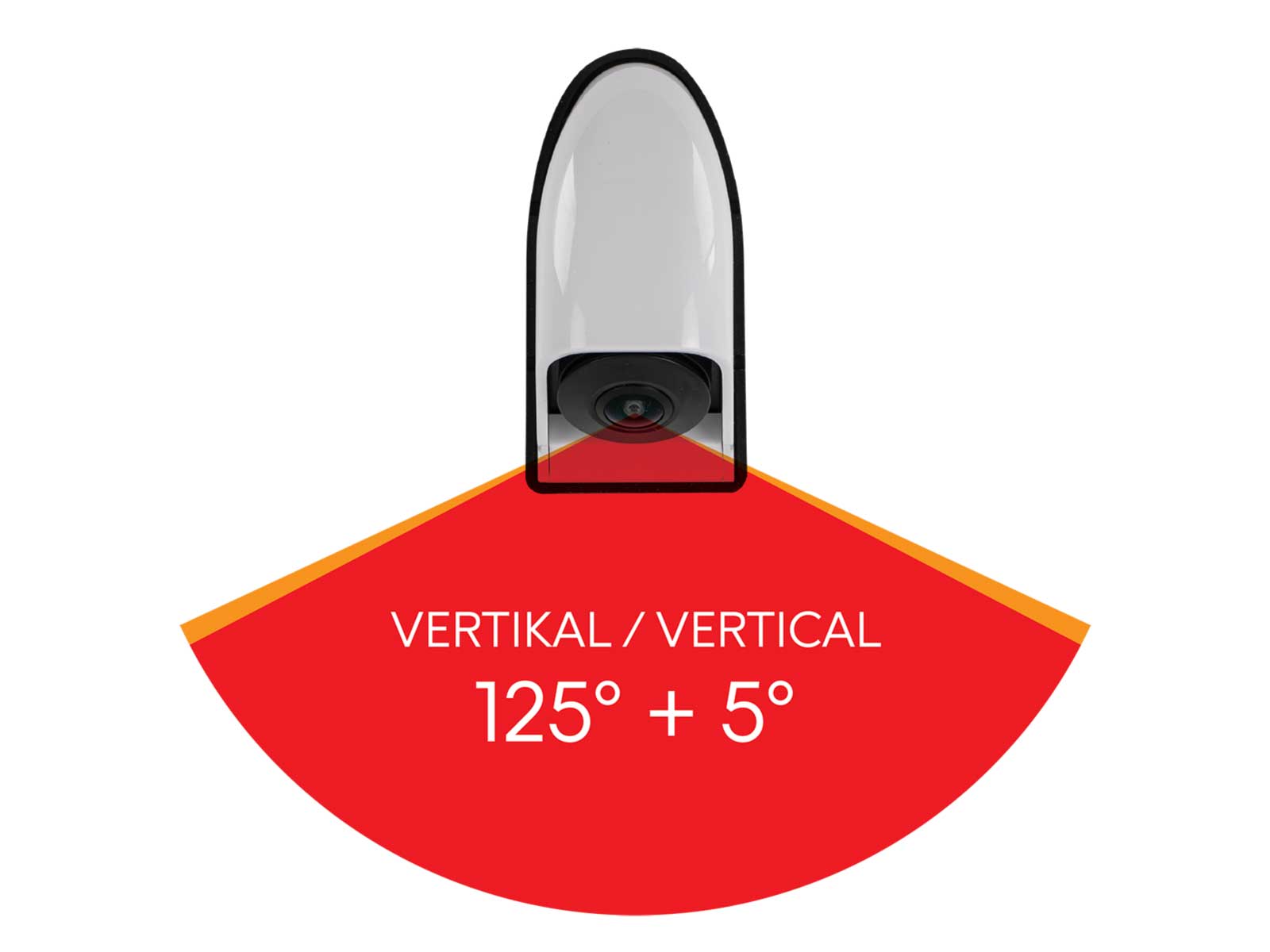

  - Blickwinkel: horizontal 185 ° vertikal 125 ° +5 °
  - Staub und Wassergeschützt: IP68
  - Anschluss: 4 Pin acv-Systemstecker(m) Durchmesser 5,2mm
  - Betriebsspannung: +12V Gleichspannung
  - Versorgungsspannung: +12V
  - Stromaufnahme: 75mA max
  - Betriebstemperaturbereich: -40 °C - 65 °C
  - Abmessungen: L / B / H / 84,2mm / 42mm / 46,9mm
• Versorgung
  - Kamerabetriebsspannung: +12V.
  - Kameraversorgungsspannung: +12V.
• Anschlüsse
  - rot: +12V geschaltet laststabil abgesichert
  - schwarz: Karosseriemasse direkt / GND
  - Cinch(m) gelb: Video

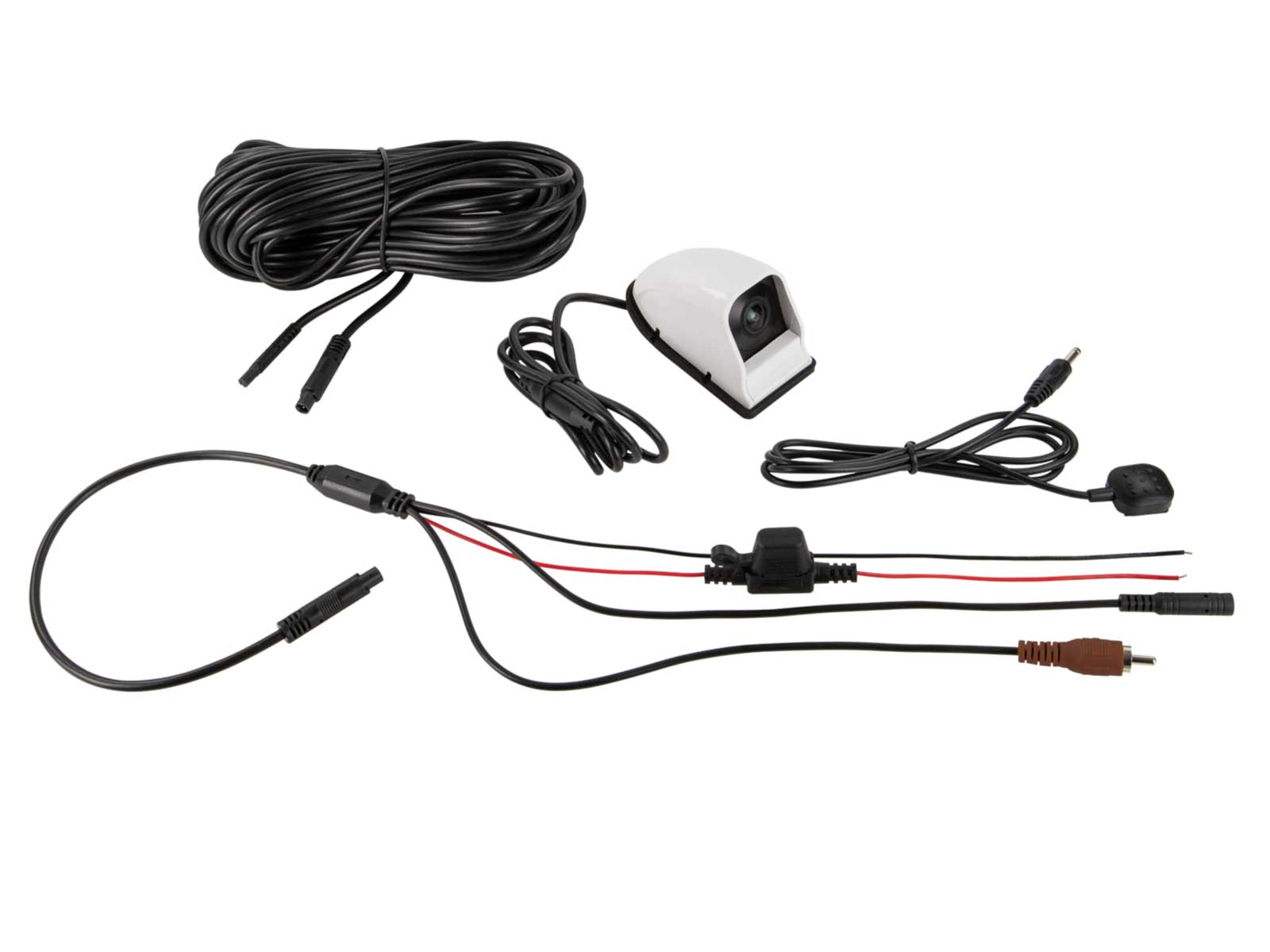

• Kabel und Steckverbindungen
  - Anschlusskabel an der Kamera 1m +/-: 4 Pin acv-Systemstecker(m) Durchmesser 5,2mm.
  - Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Durchmesser 10mm / 4 Pin acv-Systemstecker(m) Durchmesser 5,2mm.
  - Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor.
  - Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor.
  - Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Durchmesser 10mm.
  - Anschlusskabel 20cm +/-: rot: Versorgungsspannung.
  - Anschlusskabel 20cm +/-: schwarz: Masse/GND.
  - Anschlusskabel 20cm +/-: Cinch(m) gelb: Video.
  - Anschlusskabel 20cm +/-: Klinke: Multimode Taster.
• Hinweis:
  acv Kameras sind zum Dauerbetrieb geeignet

Kompatibilität

• Transporter / Wohnmobil

Installationszubehör:

• Installationszubehör: Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE.
• Installationszubehör: Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100.

Optionales Zubehör:

• Optionales Zubehör: Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305.
• Optionales Zubehör: Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310.
• Optionales Zubehör: Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315.

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
