ACV 771000-6712 - 170° Rückfahrkamera universal, viereckig, Unterbau
UVP 99,99 € i -20%
80,00 EUR*
inkl. 19% MwSt., versandkostenfrei**
Lieferung: 12.11.25 - 13.11.25**
Bestellung bis heute (11.11.25) - 14 Uhr
Produktinformationen
- HerstellerACV
- Modell771000-6712
- Artikel-Nr.155-771000-6712
- EAN4026724006278
Produkteigenschaften
Blickwinkel
- 151° - 180°
Produktbeschreibung

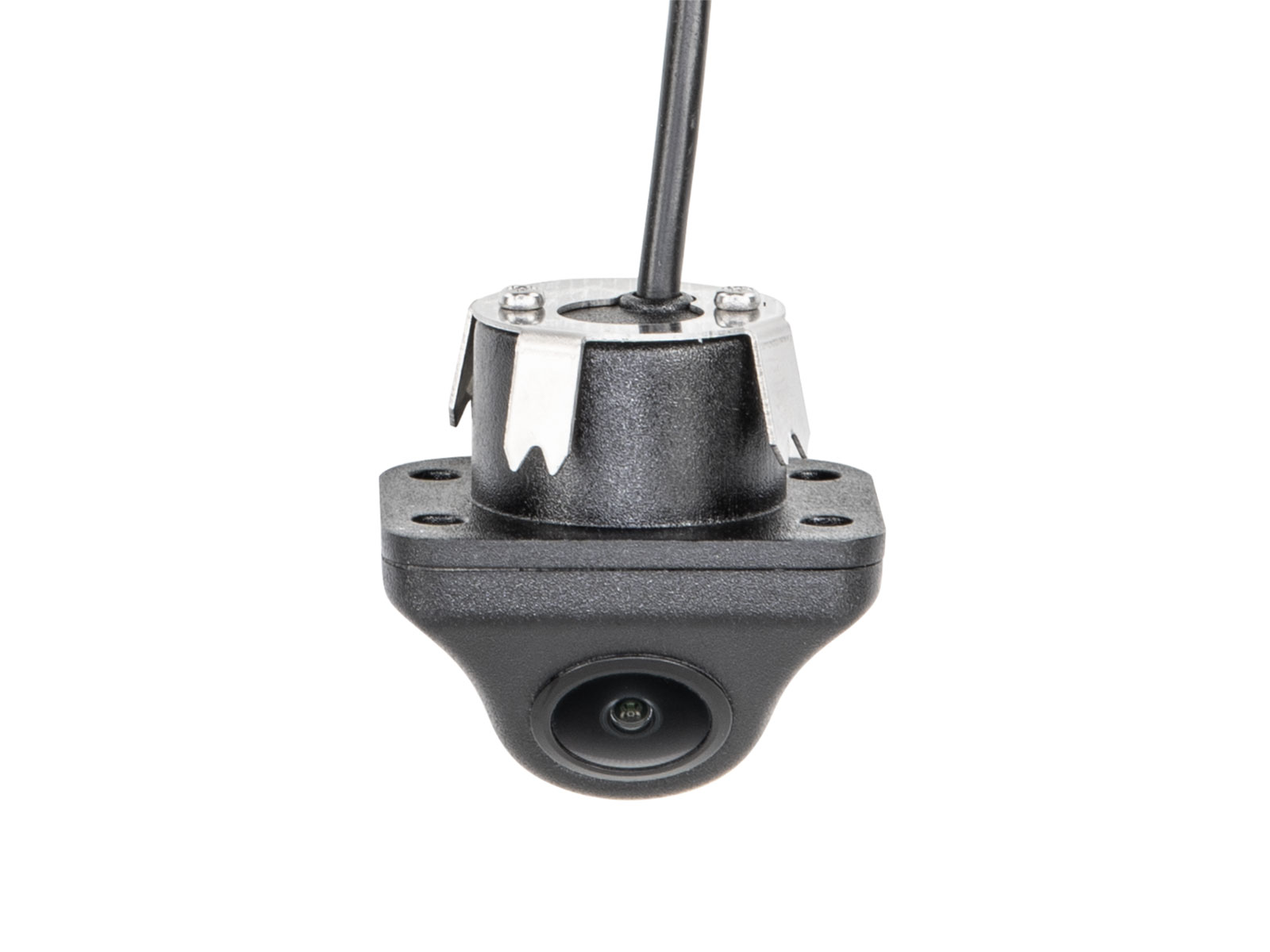

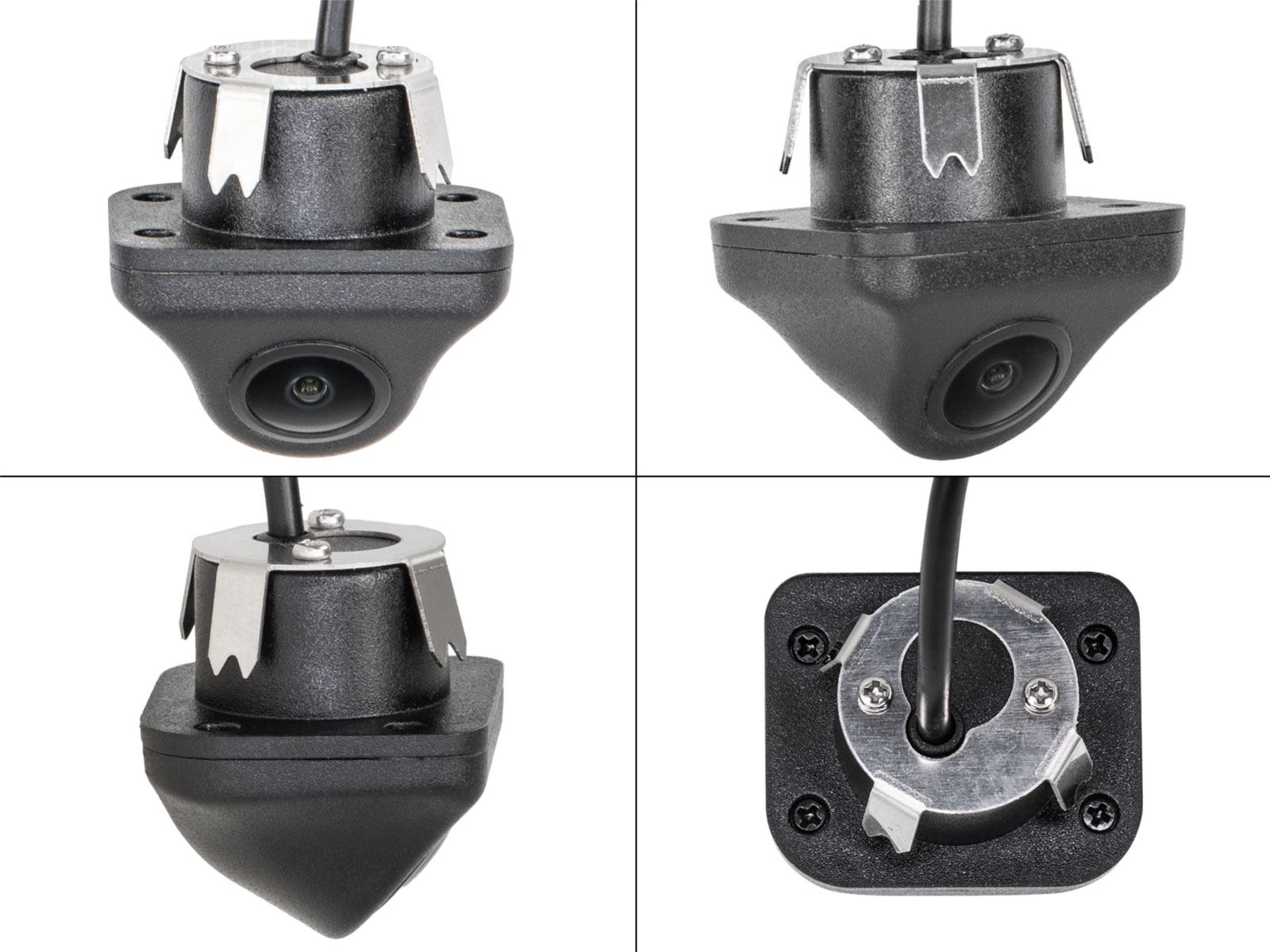

- Produktmerkmale Kamera:
- Aufbau: Kunststoff mit 22mm Bohrloch
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / Snap-In Befestigung
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Auflösung: 960 x 480
- Lux: 0,1
- TV Lines: 600 TV lines CVBS D1
- Linsenwinkel: diagonal 170°
- Blickwinkel: horizontal 120° / vertikal 85° +5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Betriebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 60mA
- Betriebstemperaturbereich: -20°C - 70°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 34,7mm / 29,8mm / 34,99mm Gesamthöhe
- Bohrloch: Ø 22mm

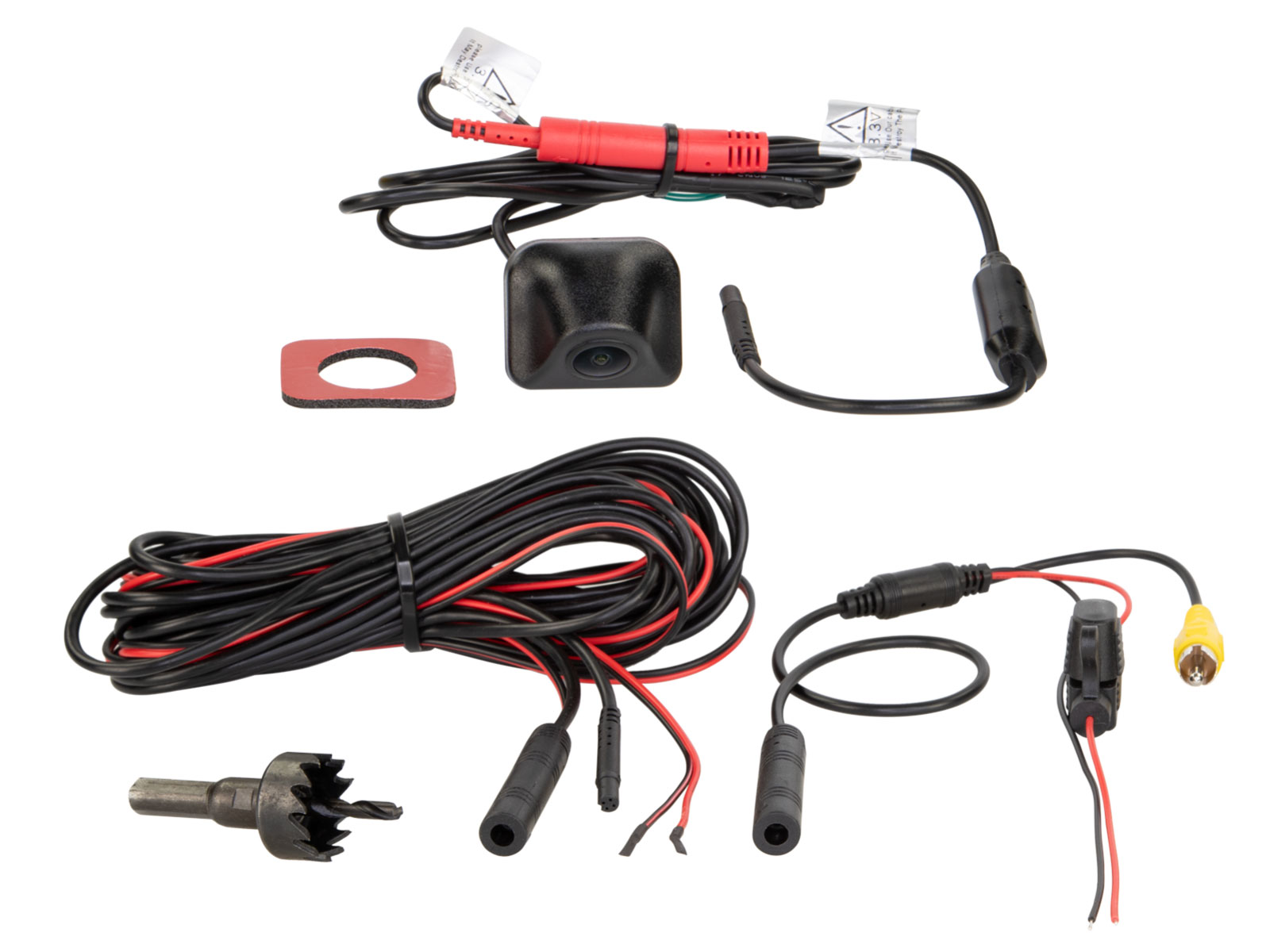

- Anschlusskabel an der Kamera 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 2 Jumper
- Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
- Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video
- Installationszubehör:
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100 - Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315 - Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +3V
- Kameraversorgungsspannung: +12V / +24V
- Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
- Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt / GND
- Cinch(m) gelb: Video
- Jumper: grün: Orientierungslinien aktivieren / deaktivieren, weiß: Spiegelungsfunktion aktivieren / deaktivieren
Produktsicherheit
Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
