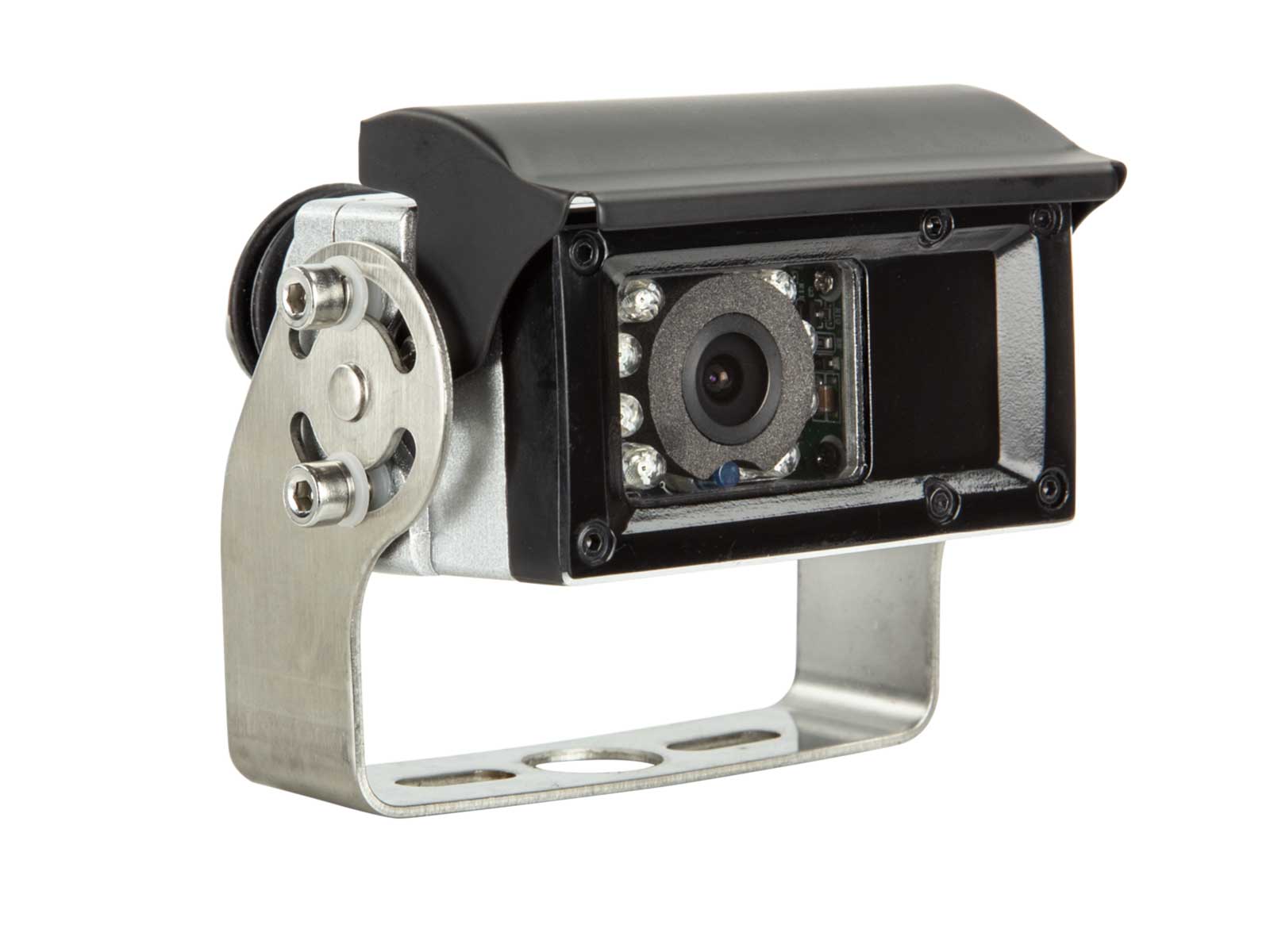

ACV 771000-6710 - 100° Rückfahrkamera Transporter / Wohnmobil, Shutter / Heizung, Anbau

Die universelle Rückfahrkamera mit Shutter und Heizung ist die ideale Lösung für alle, die Sicherheit und Komfort beim Rückwärtsfahren erhöhen möchten. Speziell entwickelt für Transporter und Wohnmobile, bietet diese Kamera eine zuverlässige Unterstützung beim Einparken und Manövrieren.
Vorteile der Rückfahrkamera
- Universelle Kompatibilität: Die Kamera ist für eine Vielzahl von Fahrzeugtypen geeignet, insbesondere für größere Fahrzeuge wie Transporter und Wohnmobile.

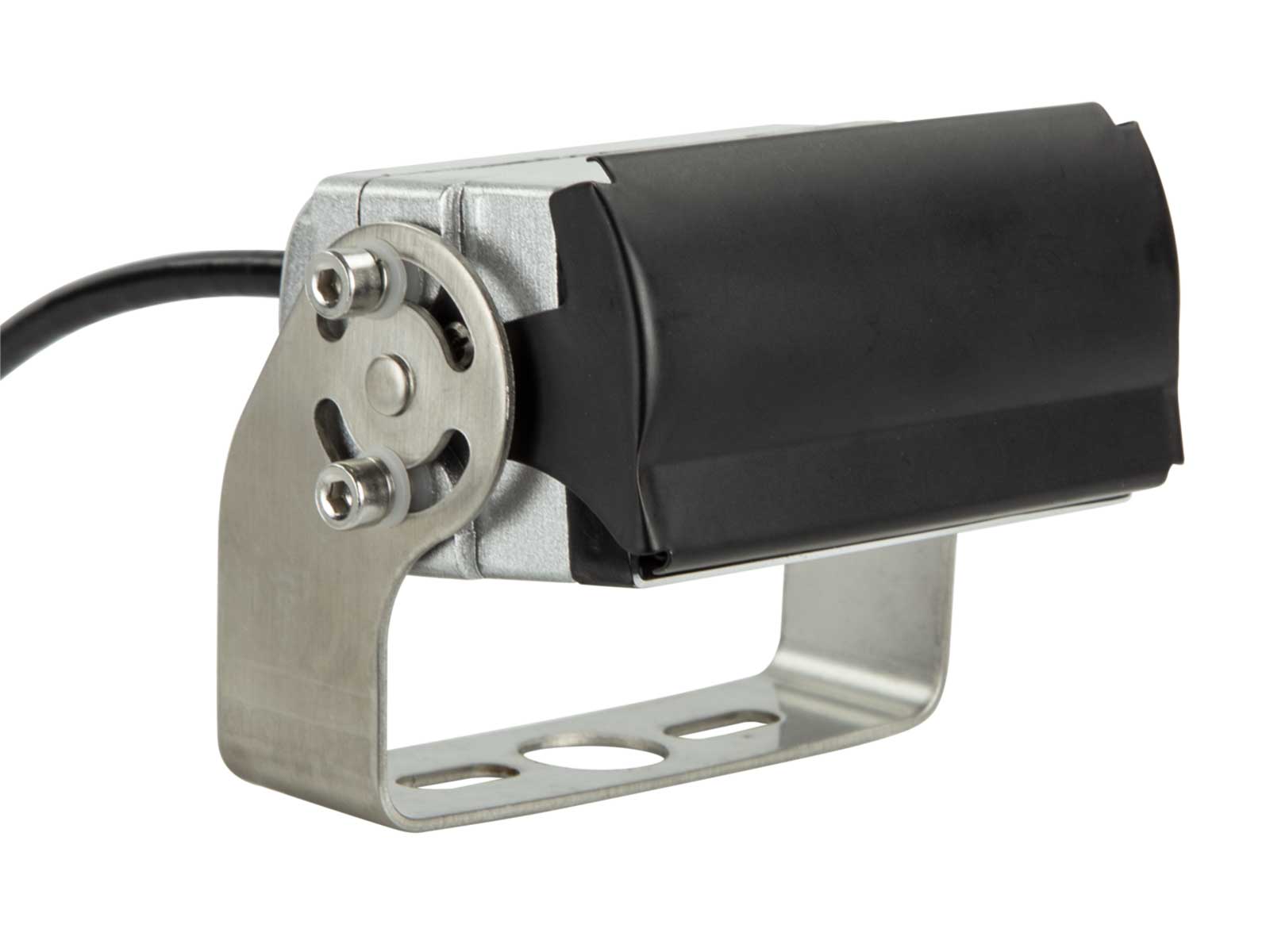

- Shutter-Funktion: Der integrierte Shutter schützt die Linse vor Schmutz und Beschädigungen, was die Lebensdauer der Kamera verlängert.
- Heizfunktion: Die Heizung sorgt dafür, dass die Kamera auch bei niedrigen Temperaturen einwandfrei funktioniert und nicht einfriert.
- Einfache Installation: Die Kamera lässt sich problemlos an den meisten Fahrzeugen montieren und ist sofort einsatzbereit.
Technische Details
Die Kamera bietet eine hohe Auflösung und ein weites Sichtfeld, um den toten Winkel zu minimieren. Sie ist robust gebaut und wetterfest, um den Anforderungen des täglichen Gebrauchs standzuhalten.

Technische Daten

• Kamerafunktionen
• Mit Kameraheizung

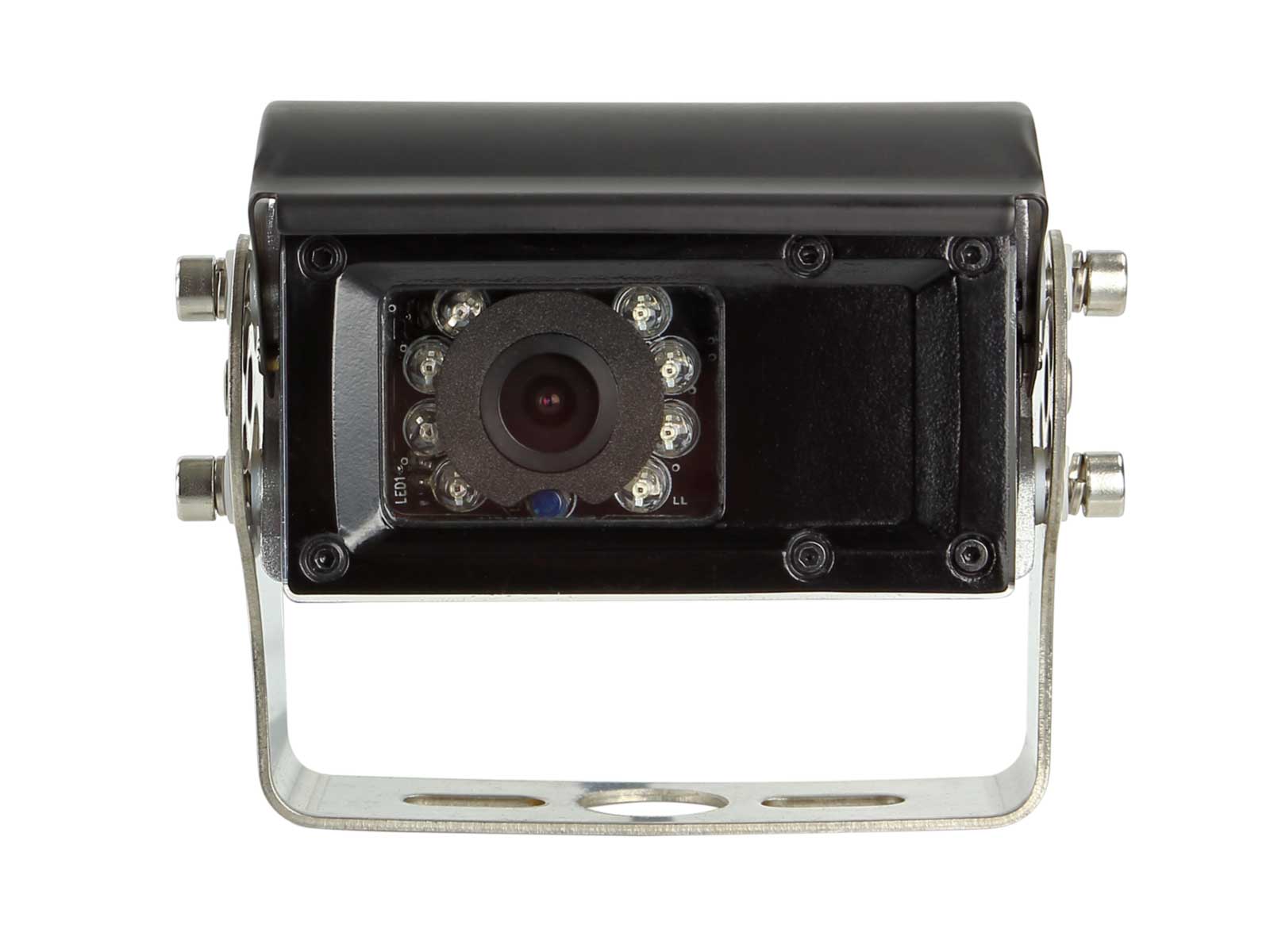

• Nachtsichtfunktion
• Automatische Shutter Funktion
• Spannungsanforderungen
• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Anschlussdetails
• Anschluss: rot: +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, gelb: +12V Trigger für Shutterfunktion auf/zu
• Cinch(m) gelb: Video, Cinch(m) rot/weiß: nicht belegt
• Anschluss: 6 Pin Systemstecker(m)
• Material und Aufbau

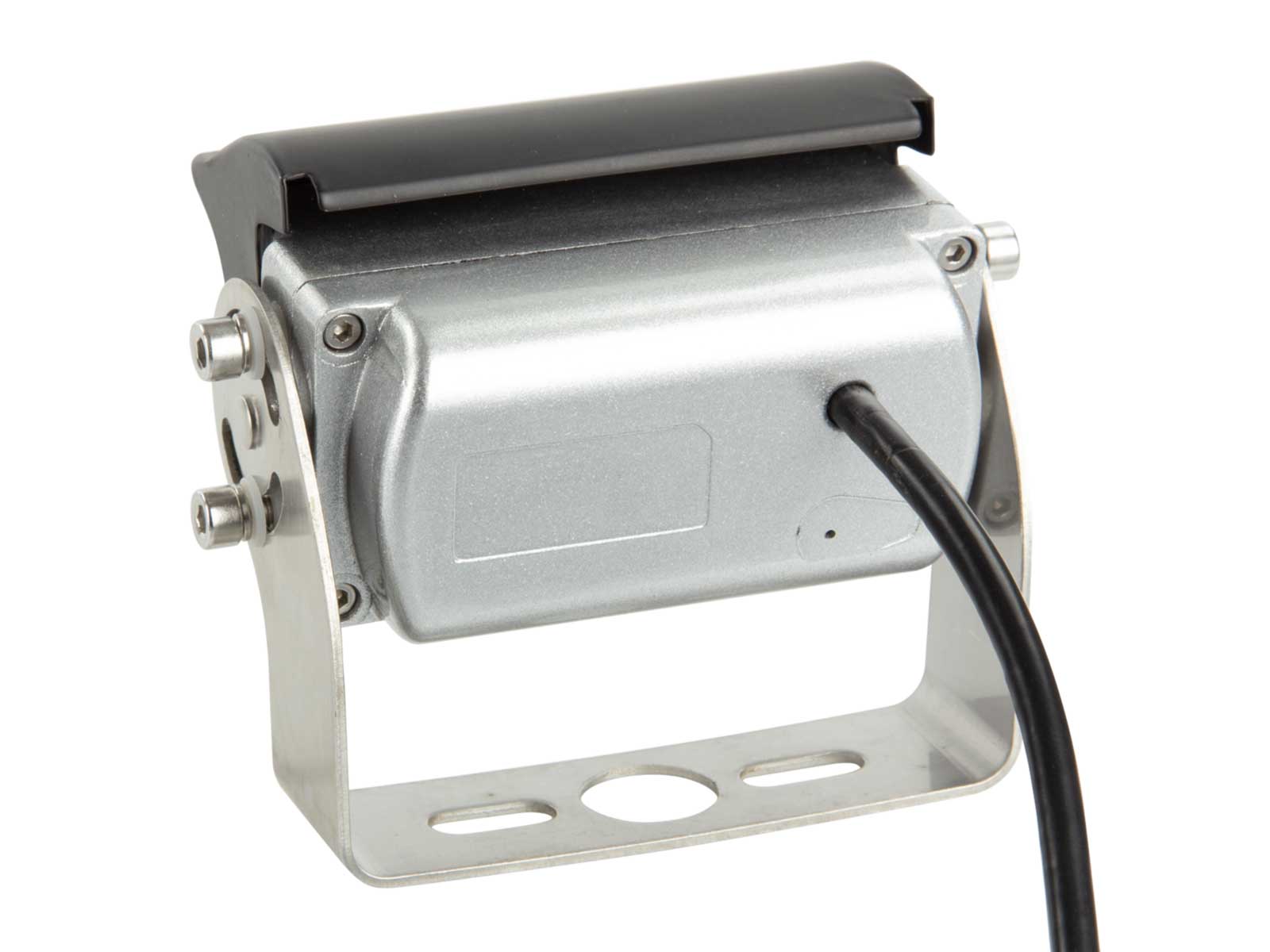

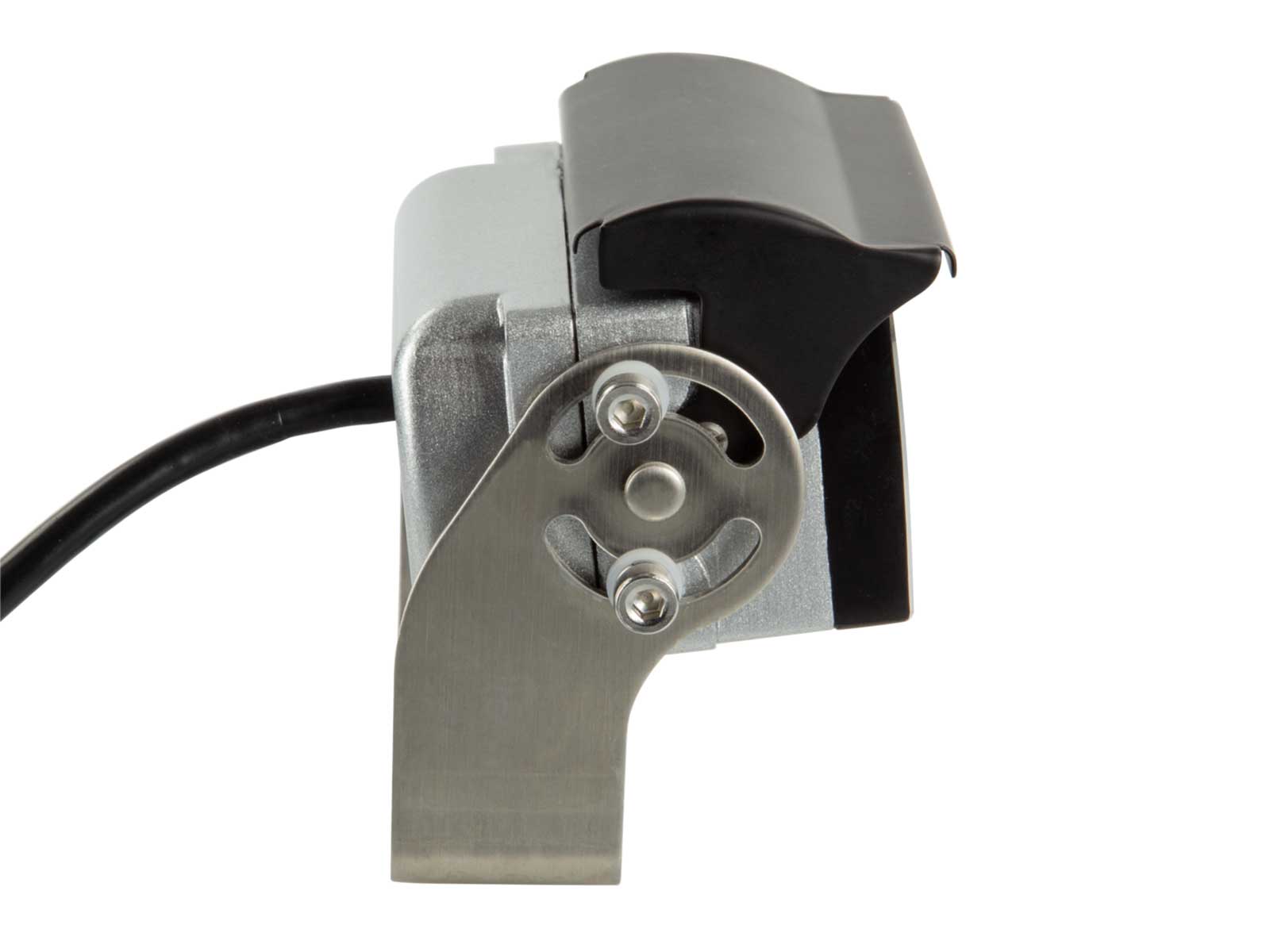

• Aufbau: Halter Metall / Kameragehäuse Aluminium / Shutter Aluminium
• Farbe: schwarz / silber
• Sensortyp
• Sensor Typ: 1/3" SHARP CCD
• Bildsystem
• Bildsystem: NTSC Farbe
• Bildauflösung
• Effektive Pixel: 752 x 582
• Auflösung: 600 TV lines
• Lichtempfindlichkeit
• Min. Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Nachtsichtreichweite
• Nachtsicht: 10 Meter
• Blickwinkel
• Blickwinkel: horizontal 100° vertikal 65° +5°
• Schutzart
• Staub und Wassergeschützt: IP68
• Stromaufnahme
• Stromaufnahme: max. 300mA bei aktivem Shutter
• Betriebstemperaturbereich
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperaturbereich
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen
• Abmessungen: L / B / H - 120mm / 75mm / 100mm

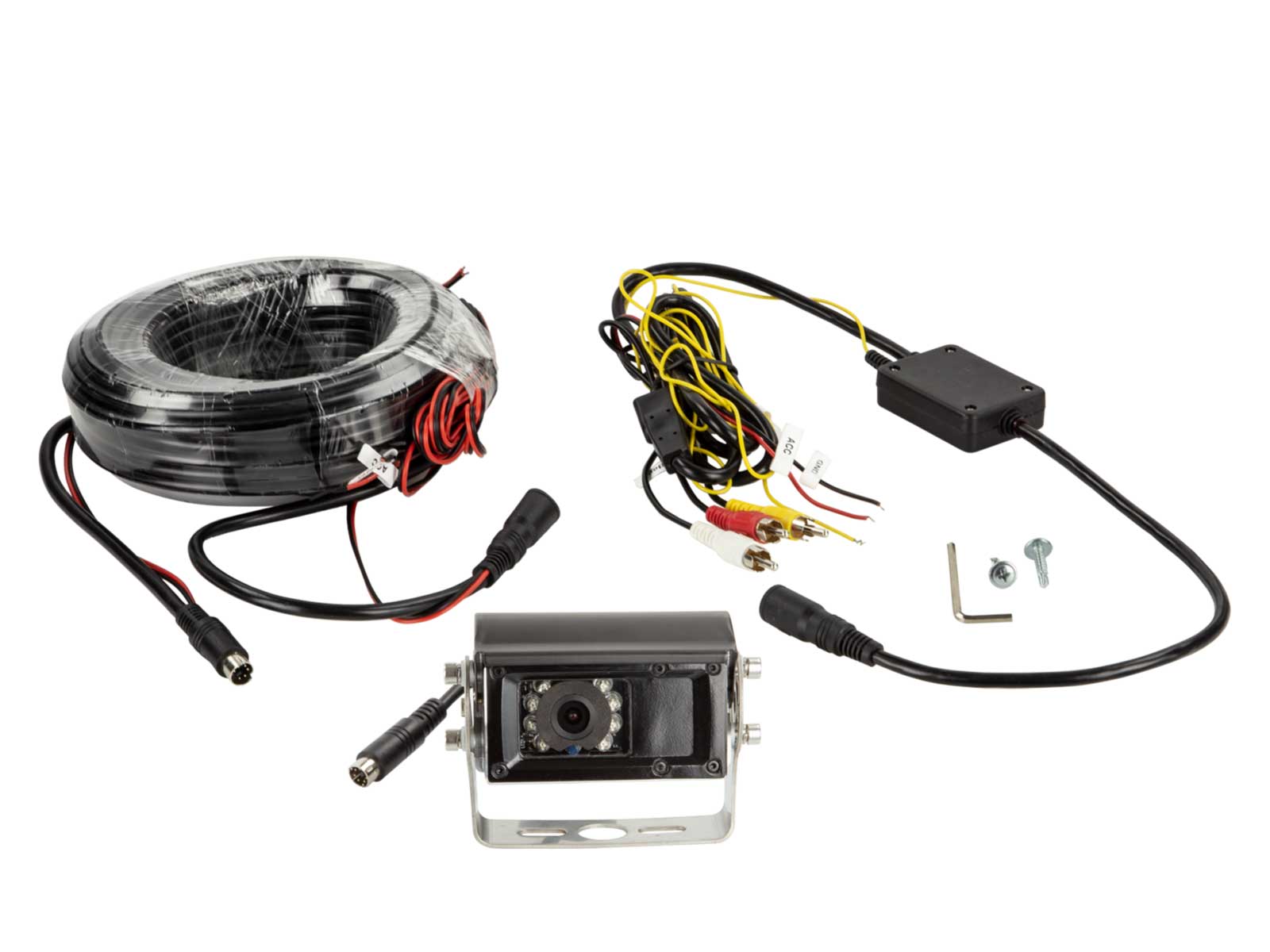

• Anschlusskabel
• Anschlusskabel an der Kamera 90cm +/-: 6 Pin Systemstecker(m)
• Anschlusskabel 1,7m +/-: 6 Pin Systemstecker(f), rot: +12V Versorgungsspannung, schwarz: Masse/GND, gelb: Trigger, Cinch(m) gelb: Video
• Verlängerungskabel
• Verlängerung 15m +/-: 6 Pin Systemstecker(f) / 6 Pin Systemstecker(m), Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Hinweis:
  acv Kameras sind zum Dauerbetrieb geeignet

Kompatibilität

• Design: Transporter / Wohnmobil

Installationszubehör:

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal - Artikel: 771000-6100

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
